WorksheetsEgzamin inżynierski - budownictwo ogólne
Total questions: 48
Worksheet time: 43mins
Co należy rozumieć pod pojęciem domu pasywnego?
Dom, którego powierzchnie zewnętrzne wykazują podwyższoną odporność na działanie
czynników korozyjnych.
Dom, w którym ogrzewanie realizuje pompa ciepła.
Dom wyposażony w Internet rzeczy, z którym użytkownicy są w stanie się porozumieć
i któremu mogą wydawać różnego rodzaju poleceni.
Dom pasywny wyróżnia bardzo niskie zapotrzebowanie na energię, do poniżej
15 kWh/(m²·rok).
Które budynki zaliczamy do kategorii mieszkalnych, jednorodzinnych?
Budynek wolnostojący z wyodrębnionym jednym lokalem mieszkalnym.
Budynek wolno stojący albo budynek w zabudowie bliźniaczej, szeregowej lub
grupowej, służący zaspokajaniu potrzeb mieszkaniowych, stanowiący konstrukcyjnie
samodzielną całość, w którym dopuszcza się wydzielenie nie więcej niż dwóch lokali
mieszkalnych albo jednego lokalu mieszkalnego i lokalu użytkowego o powierzchni
całkowitej nieprzekraczającej 30% powierzchni całkowitej budynku.
Budynek wolnostojący lub w zabudowie bliźniaczej przeznaczony tylko do celów
mieszkaniowych
Budynek wolnostojący albo budynek w zabudowie bliźniaczej, szeregowej lub grupowej,
służący zaspokajaniu potrzeb mieszkaniowych, stanowiący konstrukcyjnie samodzielną
Jaki obiekt budowlany określamy mianem budynku?
Budynek to taki obiekt budowlany, który zamyka przestrzeń ścianami i dachem.
Budynek to taki obiekt budowlany, któremu zapewniono odpowiednią wytrzymałość,
sztywność i stateczność.
Budynek to taki obiekt budowlany, który jest trwale związany z gruntem, wydzielony
z przestrzeni za pomocą przegród budowlanych oraz posiada fundamenty i dach.
Budynek to budowla trwale związana z gruntem.
Podaj prawidłową sekwencję typów budynków wielorodzinnych pokazanych w
ciągu na rysunku?
punktowiec, galeriowiec, korytarzowiec, klatkowiec
punktowiec, galeriowiec, klatkowiec, korytarzowiec
punktowiec, korytarzowiec, galeriowiec, klatkowiec
punktowiec, klatkowiec, korytarzowiec, galeriowiec
Wskaż na rysunkach wszystkie fundamenty bezpośrednie typu stopowego
a, b, c, d, e
a, b, c, d
a, b
a
W jakich granicach przyjmowana jest w Polsce głębokość przemarzania?
hz = 0,80 – 1,60 m
hz = 0,80 – 2,00 m
c ) hz = 0,80 – 1,40 m
hz = 1,0 – 1,50 m
Jaka jest podstawowa różnica pomiędzy posadowieniem bezpośrednim i
pośrednim?
Różnica polega na odmiennych kształtach fundamentów
W sposobie przekazywania oddziaływań z konstrukcji nośnej obiektu budowlanego
(np. budynku) na nośne warstwy podłoża gruntowego
Posadowienie bezpośrednie wykonujemy niezwłocznie po przygotowaniu wykopów
fundamentowych
Posadowienie bezpośrednie wykonujemy niezwłocznie po przygotowaniu wykopów
fundamentowych
Jaka jest technologia wykonania pala CFA?
Pal CFA powstaje przez wbicie kafarem lub wwibrowanie stalowego dźwigara
dwuteowego do podłoża gruntowego
Pal CFA powstaje przez wbicie kafarem do podłoża gruntowego prefabrykowanego,
żelbetowego pala, o przekroju kwadratowym
Pal CFA powstaje kolejno poprzez:
– wprowadzenie do gruntu świdra ślimakowego z rurą rdzeniową,
– pompowanie mieszanki betonowej przez rurę rdzeniową z jednoczesnym
podciąganiem świdra ślimakowego,
– opuszczenie kosza zbrojeniowego (często z udziałem wibromłotdo studni wypełnionej
świeżą mieszanką betonową
Pal CFA betonujemy na miejscu, w wywierconej w gruncie studni, zabezpieczonej
rurami obsadowymi, z umieszczonym wewnątrz koszem zbrojeniowym
Wybierz, zgodnie z rysunkiem, prawidłową sekwencję oznaczeń dla
następującego ciągu położeń cegły w murze: położenie wozówkowe, położenie główkowe, położenie na rąb stojący, położenie na rąb leżący, położenie na płask
1, 2, 3, 4, 5
1, 2, 5, 4, 3
4, 2, 3, 1, 5
4, 5, 3, 2, 1
Wybierz, zgodnie z rysunkiem, prawidłową sekwencję oznaczeń dla
następującego ciągu elementów ściany drewnianej (wieńcowej),
jednowarstwowej, z izolacją termiczną (wewnętrzną): zewnętrzna ściana z bali, wewnętrzna ściana z bali, paroizolacja, termoizolacja z wełny mineralnej,
wiatroizolacja, pustka wentylacyjna, ruszt drewniany, płyta gipsowo-kartonowa
(suchy tynk)
1, 8, 6, 4, 3, 2, 5, 7
1, 2, 3, 4, 5, 6, 7, 8
1, 8, 3, 4, 6, 2, 5, 7
1, 8, 6, 4, 7, 2, 5, 3
Wybierz prawidłowy układ warstw w zewnętrznej ścianie szczelinowej z pustką powietrzną i izolacją termiczną
ściana nośna z pustaków szczelinowych, szczelina powietrzna, izolacja termiczna z
wełny mineralnej, warstwa elewacyjna z klinkieru
ściana nośna z pustaków szczelinowych, izolacja termiczna ze styropianu, warstwa
elewacyjna z cienkowarstwowego tynku akrylowego na siatce
ściana nośna z pustaków szczelinowych, izolacja termiczna z wełny mineralnej,
szczelina powietrzna, warstwa elewacyjna z klinkieru kotwiona w ścianie nośneJ
ściana nośna z pustaków szczelinowych, szczelina powietrzna, warstwa elewacyjna z
klinkieru kotwiona w ścianie nośnej
Na rysunku przedstawiono sposoby łączenia belek w ścianie o konstrukcji
sumikowo-łątkowej
szkieletowo-ryglowej
szkieletowej
wieńcowej
W murze z cegły występują na przemian warstwy wozówkowe i warstwy główkowe, co druga warstwa wozówkowa jest przesunięta względem siebie o ½ cegły, wiązanie takie nazywamy
pospolitym
krzyżykowym
polskim
wielorzędowym
Na fotografii przedstawiono ścianę z zastosowaniem technologii
szalunku przestawnego
szalunku traconego
szalunku tradycyjnego
szalunku ślizgowego
Do murowania ścian jednowarstwowych z pustaków ceramicznych poryzowanych
stosuje się pustaki o grubości
25 cm
29 cm
44 cm
11,5 cm

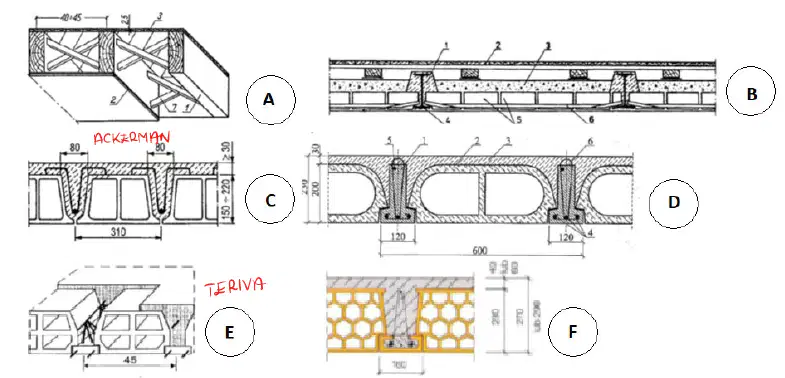

Wybierz na podstawie rysunku właściwe typy stropów odpowiadające
następującemu ciągowi: Strop Ackermana, strop Kleina, strop drewniany deskowy, strop DZ, strop Porotherm, strop Teriva
F, B, A, D, C, E
B, C, A, D, F, E
C, B, A, E, F, D
C, B, A, D, F, E
Wskaż prawidłowe typy stropów betonowych monolitycznych pokazanych na rysunku
A – strop płytowy, jednokierunkowo zbrojony, B – strop płytowo-belkowy (żebrowy), C
– strop gęstożebrowy, D – strop płyta – żebro - podciąg
A – strop płytowy, jednokierunkowo zbrojony, B - strop płyta – żebro - podciąg, C –
strop gęstożebrowy, D – strop płytowo-belkowy (żebrowy)
A – strop płytowy, jednokierunkowo zbrojony, B – strop płyta – żebro - podciąg, C –
strop płytowo-belkowy (żebrowy), D - strop gęstożebrowy
A – strop płytowy, jednokierunkowo zbrojony, B – strop gęstożebrowy, C – strop
płytowo-belkowy (żebrowy), D – strop płyta – żebro - podciąg
Wskaż główny element nośny w konstrukcji stropu gęstożebrowego POROTHERM
prefabrykat ceramiczno-żelbetowy (pręty podłużne z kratownicą przestrzenną
strzemion)
prefabrykat ceramiczno-żelbetowy oraz pustaki ceramiczne
prefabrykat ceramiczno-żelbetowy współpracujący z betonem żebra oraz z nadbetonem
stropu
nadbeton stropu
Jaka jest funkcja żebra rozdzielczego w konstrukcji stropu gęstożebrowego?
rozdziela konstrukcję stropu na dwie niezależne części
zwiększa nośność stropu w kierunku podłużnym
zapewnia współpracę żeber głównych stropu w kierunku poprzecznym (rozkłada
obciążenia, wyrównuje sztywność, zapobiega klawiszowaniu)
pozwala wykonać ścianę działową na konstrukcji stropu
Elementem nośnym w stropie Ackerman jest
belka stalowa
belka drewniana
żebro żelbetowe
belka strunobetonowa
Strop Teriva jest stropem
monolitycznym
gęstożebrowym
prefabrykowanym
drewnianym
Elementy nośne drewnianych stropów belkowych rozstawia się na ogół co
1,30 ÷ 1,80 m
0,80 ÷ 1,20 m
0,40 ÷ 0,50 m
0,50 ÷ 0,70 m
Strop Filigran jest stropem
gęstożebrowym
monolitycznym
prefabrykowanym
zespolonym
W których rozwiązaniach kształtu dachu występuje ściana szczytowa?
na wysokości dachu stożkowego i kopulastego
na wysokości dachu czterospadowego
na wysokości dachu płaskiego i namiotowego
na wysokości dachu dwuspadowego, pulpitowego i na
części wysokości dachu półszczytowego
Jakie typy krawędzi występują w dachu dwuspadowym, nakrywającym prostokątny rzut zewnętrznych ścian budynku?
kalenica (grzbiet), okap, naroże, kosz, szczyt
kalenica (grzbiet), okap, szczyt
kalenica (grzbiet), okap, naroże, kosz
kalenica (grzbiet), okap, naroże
Podaj wszystkie typy elementów, które występują w konstrukcji dachu
płatwiowo-kleszczowego?
murłaty, krokwie, płatwie, jętki, kleszcze
murłaty, krokwie, płatwie, podwaliny, miecze, kleszcze
murłaty, krokwie, płatwie, podwaliny, słupy (stolce), miecze, kleszcze
murłaty, krokwie, płatwie, miecze, kleszcze
Jakie połączenie ciesielskie jest właściwe dla dwóch krokwi zbiegających się przy krawędzi kalenicowej?
na wrąb czołowy
na wrąb wzajemny
na nakładkę lub na zwidłowanie
na jaskółczy ogon pełny
Jaka jest kolejność warstw w stropodachu odwróconym przedstawionym na załączonym rysunku?
1 – warstwa ochronna żwirowa, 2 – izolacja cieplna, 3 –warstwa filtracyjna (włóknina),
4 – izolacja wodoszczelna, 5 – warstwa gruntująca, 6 – konstrukcja nośna, 7 – tynk
1 – warstwa ochronna żwirowa, 2 – warstwa filtracyjna (włóknina), 3 – izolacja
wodoszczelna, 4 – izolacja cieplna, 5 – warstwa gruntująca, 6 – konstrukcja nośna, 7 –
tynk
1 – warstwa ochronna żwirowa, 2 – warstwa filtracyjna (włóknina), 3 – izolacja cieplna,
4 – izolacja wodoszczelna, 5 – warstwa gruntująca, 6 – konstrukcja nośna, 7 – tynk
1 – warstwa ochronna żwirowa, 2 – izolacja wodoszczelna, 3 – izolacja cieplna, 4 –
warstwa filtracyjna (włóknina), 5 – warstwa gruntująca, 6 – konstrukcja nośna, 7 –
tynk
Jaka jest kolejność warstw w stropodachu wentylowanym przedstawionym na załączonym rysunku?
1 – hydroizolacja, 2 – wylewka betonowa, 3 – szczelina wentylacyjna, 4 –
termoizolacja, 5 – paroizolacja, 6 – strop (warstwa konstrukcyjna)
1 – paroizolacja, 2 – wylewka betonowa, 3 – szczelina wentylacyjna, 4 – termoizolacja,
5 – hydroizolacja , 6 – strop (warstwa konstrukcyjna)
1 – hydroizolacja, 2 – wylewka betonowa, 3 – szczelina wentylacyjna, 4 – paroizolacja ,
5 – termoizolacja, 6 – strop (warstwa konstrukcyjna)
1 – hydroizolacja, 2 – wylewka betonowa, 3 – termoizolacja, 4 – szczelina
wentylacyjna, 5 – paroizolacja, 6 – strop (warstwa konstrukcyjna)
Co określamy mianem dachu zielonego o użytkowaniu ekstensywnym?
szczególny rodzaj stropodachu odwróconego z warstwą wegetacyjną porośniętą
roślinnością wymagającą pielęgnacji i dodatkowego nawadniania
szczególny rodzaj stropodachu odwróconego z warstwą wegetacyjną porośniętą
roślinnością niską w zasadzie nie wymagającą pielęgnacji i dodatkowego nawadniania
szczególny rodzaj stropodachu pełnego z warstwą wegetacyjną porośniętą roślinnością
wymagającą pielęgnacji i dodatkowego nawadniania
szczególny rodzaj stropodachu wentylowanego z warstwą wegetacyjną porośniętą
roślinnością niską w zasadzie nie wymagającą pielęgnacji i dodatkowego nawadniania
Ile, według polskiego prawa, powierzchni dachów zielonych może być uznanych
za powierzchnię biologicznie czynną?
70%
60%
40%
50%
W których elementach nie stosujemy izolacji przeciwwodnej (hydroizolacji)?
w stropach łazienek
w stropodachach tradycyjnych
w ścianach fundamentowych, gdzie nie występuje ryzyko naporu hydrostatycznego
wody
w stropodachach odwróconych
W których miejscach stosujemy izolacje przeciwwodne w dolnych partiach budynku podpiwniczonego, z podłogą na gruncie, w przypadku ryzyka naporu wody na ściany fundamentowe?
na wierzchu chudego betonu podłogi na gruncie
hydroizolacje pionowe od zewnętrznej strony, na całej powierzchni ścian
fundamentowych, izolacje poziome na styku ławy i ściany fundamentowej oraz na
wierzchu warstwy chudego betonu podłogi na gruncie
na zewnętrznych powierzchniach ścian fundamentowych
na wewnętrznych powierzchniach ścian fundamentowych i na wierzchu ław
fundamentowych
Do jakiej grupy materiałowej zaliczamy hydroizolację z mat bentonitowych?
materiały bitumiczne, powłokowe lub rolowe
materiały z tworzyw sztucznych, powłokowe lub rolowe
materiały mineralne powłokowe lub rolowe
materiały kombinowane mineralno-bitumiczne
Wskaż prawidłowo elementy drenażu budynku posadowionego w gruncie przepuszczalnym: opaska żwirowa ścian fundamentowych, grunt zasypowy wykopu, izolacja przeciwwilgociowa ścian fundamentowych, rura drenarska, geowłóknina, obsypka filtrująca
A, C, E, F, D, B
B, C, E, F, D, A
B, C, D, F, E, A
A, C, D, F, E, B
Jaki rodzaj schodów przedstawiono na załączonym rzucie?
zabiegowe, jedno biegowe, prawoskrętne, bezspocznikowe
wachlarzowe, dwubiegowe, lewoskrętne, spocznikowe
kręcone, dwu biegowe, lewoskrętne, spocznikowe
spiralne, jednobiegowe, prawoskrętne, bezspocznikowe
Jakie części składowe tworzą stopnie schodów?
1 – stopnica, 2 – podnóżek, 3 – nosek, 4 – podstopnica, 5 – czoło, 6 – podstopień
1 – podnóżek, 2 – stopnica, 3 – podstopień, 4 – czoło, 5 – nosek, 6 – podstopnica
1 – nosek, 2 – stopnica, 3 – podnóżek, 4 – podstopnica, 5 – podstopień, 6 – czoło
1 – podnóżek, 2 – stopnica, 3 – nosek, 4 – podstopnica, 5 – podstopień, 6 – czoło
Jaką konstrukcję schodów drewnianych pokazano na załączonym rysunku?
wspornikową
siodłową
policzkową
drabiniastą
W jakim zakresie powinna zawierać się szerokość stopnia s, jeżeli jego wysokość wynosi h = 19 cm?
s = 21 ÷ 26 cm
s = 23 ÷ 28 cm
s = 22 ÷ 27 cm
s = 24 ÷ 29 cm

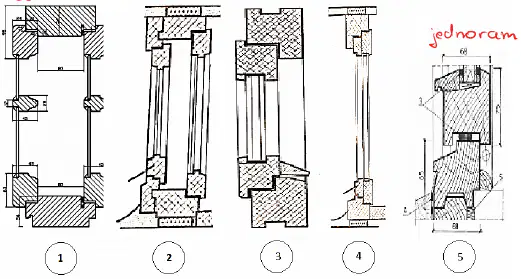

Rozpoznaj w wymienionej kolejności, zgodnie z załączonym rysunkiem, podstawowe typy konstrukcyjne okien: krosnowe, ościeżnicowe, skrzynkowe, zespolone, jednoramowe
1, 2, 3, 4, 5
3, 1, 2, 5, 4
3, 1, 2, 4, 5
4, 3, 1, 2, 5
Rozpoznaj w wymienionej kolejności, zgodnie z załączonym rysunkiem, podstawowe elementy konstrukcji okna: ościeżnica, słupek, ślemię, próg ościeżnicy, skrzydło, szczebliny (szprosy), okucie
2, 5, 7, 6, 3, 1, 4
5, 2, 3, 6, 7, 1, 4
3, 2, 5, 6, 7, 1, 4
5, 2, 6, 3, 7, 1, 4
Który typ okien stosowany jest najczęściej we współczesnych budynkach mieszkalnych?
zespolony
skrzynkowy
jednoramowy
ościeżnicowy
Wskaż na rysunku wymienione kolejno konstrukcje szyb: szyba pojedyncza, szyba zespolona jednokomorowa, szyba zespolona dwukomorowa, szyba zespolona trójkomorowa.
1, 2, 3, 4
4, 1, 2, 3
4, 2, 3, 1
4, 3, 2, 1

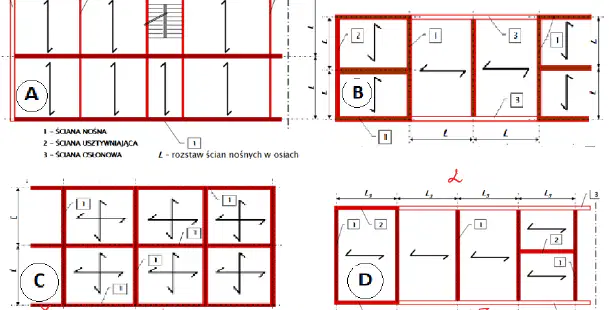

Wskaż na rysunku typy budynków ścianowych w wymienionej dalej kolejności: budynek o mieszanym układzie ścian nośnych, budynek ze ścianami w układzie poprzecznym, budynek w układzie podłużnym, budynek o krzyżowym układzie ścian nośnych
A, B, C, D
B, D, C, A
B, D, A, C
B, A, D, C
Jakie czynniki rzutują na konieczność zastosowania dylatacji pionowych budynku?
materiał budowlany o małej wytrzymałości, zastosowany do ścian nośnych
duża wysokość budynku
zmiany temperatury otoczenia budynku, odkształcenia skurczowe betonu i zapraw,
nierównomierne osiadanie podłoża gruntowego, drgania konstrukcji
posadowienie na podłożu z wysokim poziomem wód gruntowych
W jakich układach konstrukcyjnych stosowane są systemy platformowy i balonowy?
budynki z prefabrykatów żelbetowych
budynki stalowe, w układzie szkieletowym
budynki drewniane, szkieletowe, w systemie żebrowym
budynki o konstrukcji ścianowej, w technologii murowej
Który układ konstrukcyjny jest stosowany obecnie najczęściej dla budynków z funkcją biurową, wykonywanych z betonu zbrojonego technologią uprzemysłowioną?
ustrój ścianowy, prefabrykowany, z wykorzystaniem elementów wielkopłytowych
ustrój mieszany, monolityczny, płytowo-słupowy
ustrój szkieletowy, monolityczny, słupowo-ryglowy
ustrój szkieletowy, prefabrykowany, ramowy
Wybierz, zgodnie z rysunkiem, prawidłową sekwencję oznaczeń dla następującego ciągu elementów ściany zewnętrznej w budynku mieszkalnym o konstrukcji lekkiego szkieletu stalowego: łączniki samowiercące, płyta gipsowokartonowa, termoizolacja z wełny mineralnej, płyta wodoodporna OSB-3, termoizolacja ze styropianu, paroizolacja, tynk zewnętrzny cienkowarstwowy na siatce, słup z profilu C, rygiel poziomy z profilu U
9, 3, 4, 7, 6, 5, 4, 8, 2, 1
9, 6, 4, 5, 3, 7, 4, 8, 2, 1
9, 3, 4, 5, 6, 7, 4, 8, 2, 1
9, 3, 4, 5, 6, 7, 4, 8, 1, 2
