Examen Sistemas de incendio

Total questions: 70

Worksheet time: 4hrs 3mins

Name
Class
Date
1.

¿Identifique los componentes del sistema de tuberías de la imagen?

a)Válvula reductora de presión
b)Tubería vertical
c)Sensor de flujo
d)Válvula de compuerta
e)Poste indicador
1
2
3
1)
2)
3)
2.

Identifique el elemento que se observa en la imagen adjunta

a)

Extintor

b)

Gabinete clase II

c)

Gabinete clase III

d)

Gabinete clase I

e)

Chorro maestro

3.

Identifique el elemento que se observa en la imagen adjunta

a)

Extintor

b)

Gabinete clase II

c)

Gabinete clase III

d)

Gabinete clase I

e)

Chorro maestro

4.

Identifique el elemento que se observa en la imagen adjunta

a)

Extintor

b)

Gabinete clase II

c)

Gabinete clase III

d)

Gabinete clase I

e)

Chorro maestro

5.

Identifique el elemento que se observa en la imagen adjunta

a)

Extintor

b)

Gabinete clase II

c)

Gabinete clase III

d)

Gabinete clase I

e)

Chorro maestro

6.

Identifique el elemento que se observa en la imagen adjunta

a)

Extintor

b)

Gabinete clase II

c)

Gabinete clase III

d)

Gabinete clase I

e)

Chorro maestro

7.

Identifique el elemento que se observa en la imagen adjunta

a)

Extintor

b)

Gabinete clase II

c)

Gabinete clase III

d)

Gabinete clase I

e)

Chorro maestro

8.

Identifique el elemento que se observa en la imagen adjunta

a)

Extintor

b)

Gabinete clase II

c)

Gabinete clase III

d)

Gabinete clase I

e)

Chorro maestro

9.

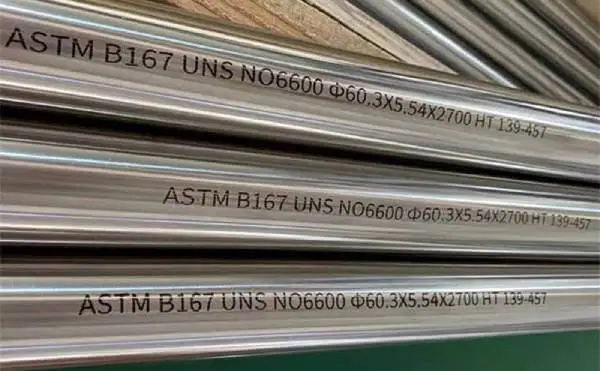

La tuberia de la imagen, definida por la norma que se observa impresa en su cuerpo, se puede utilizar para:

a)

Montantes verticales

b)

Redes de rociadores

c)

Tubería enterrada

d)

Ninguna de las anteriores

10.

La tuberia de la imagen, definida por la norma que se observa impresa en su cuerpo, se puede utilizar para:

a)

Montantes verticales

b)

Redes de rociadores

c)

Tubería enterrada

d)

Ninguna de las anteriores

11.

La tuberia de la imagen, definida por la norma que se observa impresa en su cuerpo, se puede utilizar para:

a)

Montantes verticales

b)

Redes de rociadores

c)

Tubería enterrada

d)

Ninguna de las anteriores

12.

La tuberia de la imagen, definida por la norma que se observa impresa en su cuerpo, se puede utilizar para:

a)

Montantes verticales

b)

Redes de rociadores

c)

Tubería enterrada

d)

Ninguna de las anteriores

13.

La tuberia de la imagen, definida por la norma que se observa impresa en su cuerpo, se puede utilizar para:

a)

Montantes verticales

b)

Redes de rociadores

c)

Tubería enterrada

d)

Ninguna de las anteriores

14.

La tuberia de la imagen, definida por la norma que se observa impresa en su cuerpo, se puede utilizar para:

a)

Montantes verticales

b)

Redes de rociadores

c)

Tubería enterrada

d)

Ninguna de las anteriores

15.

En el tema de extintores. Para el caso de la imagen, que clase de extintor deberían tener a disposición?

a)

Clase A

b)

Clase B

c)

Clase C

d)

Clase K

16.

En el tema de extintores. Para el caso de la imagen, que clase de extintor deberían tener a disposición?

a)

Clase A

b)

Clase B

c)

Clase C

d)

Clase K

17.

En el tema de extintores. Para el caso de la imagen, que clase de extintor deberían tener a disposición?

a)

Clase A

b)

Clase B

c)

Clase C

d)

Clase K

18.

En el tema de extintores. Para el caso de la imagen, que clase de extintor deberían tener a disposición?

a)

Clase A

b)

Clase B

c)

Clase C

d)

Clase K

19.

En el tema de extintores. Para el caso de la imagen, que clase de extintor deberían tener a disposición?

a)

Clase A

b)

Clase B

c)

Clase C

d)

Clase K

20.

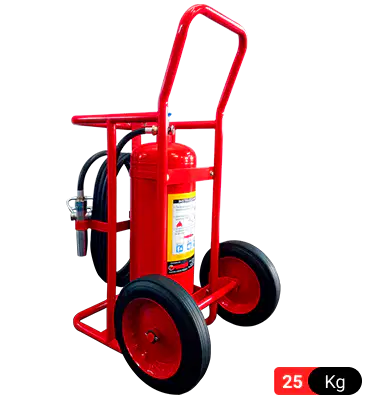

Para el tipo de extintor de la imagen, con un peso de 60 lb (27,2 kg), cual seria la altura de montaje adecuado

a)

Nivel de piso

b)

No más de 1,07 m desde el piso

c)

No más de 1,53 m desde el piso

21.

Para el tipo de extintor de la imagen, con un peso de 20 lb (9,07 kg), cual seria la altura de montaje adecuado

a)

Nivel de piso

b)

No más de 1,07 m desde el piso

c)

No más de 1,53 m desde el piso

22.

Para el tipo de extintor de la imagen, con un peso de 10 lb (4,54 kg), cual seria la altura de montaje adecuado

a)

Nivel de piso

b)

No más de 1,07 m desde el piso

c)

No más de 1,53 m desde el piso

23.

Para el tipo de extintor de la imagen, con un peso de 50 lb (22,7 kg), cual seria la altura de montaje adecuado

a)

Nivel de piso

b)

No más de 1,07 m desde el piso

c)

No más de 1,53 m desde el piso

24.

Para realizar la protección con extintores de una edificación con las siguientes caracteristicas, Indicar la cantidad de extintores requerido acorde al nivel indicado (3A y 4 A).

Area de piso: 5 000 m2

Riesgo: Leve

Fuego: clase A

a)

3A: 3 o 4A: 2

b)

3A: 4 o 4A: 3

c)

3A: 5 o 4A: 4

d)

3A: 6 o 4A: 5

e)

3A: 8 o 4A: 6

25.

Para realizar la protección con extintores de una edificación con las siguientes caracteristicas, Indicar la cantidad de extintores requerido acorde al nivel indicado (3A y 4 A).

Area de piso: 2 100 m2

Riesgo: Leve

Fuego: clase A

a)

3A: 3 o 4A: 2

b)

3A: 4 o 4A: 3

c)

3A: 5 o 4A: 4

d)

3A: 6 o 4A: 5

e)

3A: 8 o 4A: 6

26.

Para realizar la protección con extintores de una edificación con las siguientes caracteristicas, Indicar la cantidad de extintores requerido acorde al nivel indicado (3A y 4 A).

Area de piso: 1 950 m2

Riesgo: Ordinario

Fuego: clase A

a)

3A: 3 o 4A: 2

b)

3A: 4 o 4A: 3

c)

3A: 5 o 4A: 4

d)

3A: 6 o 4A: 5

e)

3A: 8 o 4A: 6

27.

Cual es la caida de presión en una tubería de acero negro de 150 mm, Cedula 10 (di: 161,5 mm) con 30 metros de longitud, factor C=120 y caudal de 750 GPM

a)

1,63 psi

b)

2,59 psi

c)

6,05 psi

d)

13,05 psi

e)

18,20 psi

28.

Cual es la caida de presión en una tubería de acero negro de 100 mm, Cedula 40 (di: 102,3 mm) con 55 metros de longitud, factor C=120 y caudal de 500 GPM

a)

1,63 psi

b)

2,59 psi

c)

6,05 psi

d)

13,05 psi

e)

18,20 psi

29.

Cual es la caida de presión en una tubería de PVC C900 de 250 mm, DR 18 (di: 250,60 mm) con 145 metros de longitud, factor C=140 y caudal de 1000 GPM

a)

1,63 psi

b)

2,59 psi

c)

6,05 psi

d)

13,05 psi

e)

18,20 psi

30.

Para la configuración de la imagen. Si la presión del manometro M2= 100 psi, ¿cual será la presión en el manómetro M3, si la diferencia de altura entre H2 y H3 es de 9 metros?

a)

87,2 psi

b)

109,0 psi

c)

122,8 psi

d)

142,3 psi

e)

170,0 psi

31.

Para la configuración de la imagen. Si la presión del manometro M2= 100 psi, ¿cual será la presión en el manómetro M1, si la diferencia de altura entre H2 y H1 es de 15 metros?

a)

87,2 psi

b)

109,0 psi

c)

122,8 psi

d)

142,3 psi

e)

170,0 psi

32.

Para la configuración de la imagen. Si la presión del manometro M1= 120 psi, ¿cual será la presión en el manómetro M3, si la diferencia de altura entre H3 y H1 es de 35 metros?

a)

87,2 psi

b)

109,0 psi

c)

122,8 psi

d)

142,3 psi

e)

169,8 psi

33.

Para la configuración de la imagen. Se desea determinar el caudal teorico que se descarga a través de un sistema de rociadores. Considere: Se aperturan 12 rociadores, k=25.2 gpm/psi0.5 y a una presión de 25 psi.

a)

300,5 GPM

b)

475,1 GPM

c)

582,4 GPM

d)

723,7 GPM

e)

1 512,0 GPM

34.

Para la configuración de la imagen. Se desea determinar el caudal teorico que se descarga a través de un sistema de rociadores. Considere: Se aperturan 13 rociadores, k= 11.2 gpm/psi0.5, a una presión de 16 psi.

a)

300,5 GPM

b)

475,1 GPM

c)

582,4 GPM

d)

723,7 GPM

e)

1 512,0 GPM

35.

Para la configuración de la imagen. Se desea determinar el caudal teorico que se descarga a través de un sistema de rociadores. Considere: Se aperturan 12 rociadores, k=5.6 gpm/psi, a una presión de 20 psi.

a)

300,5 GPM

b)

475,1 GPM

c)

582,4 GPM

d)

723,7 GPM

e)

1 512,0 GPM

36.

En un sistema de protección contra incendios, para un proceso industrial con temperaturas internas de hasta 88°C, determinar el color de bulbo adecuado para los rociadores a utilizar.

a)

Bulbo azul

b)

Bulbo verde/amarillo

c)

Bulbo violeta

d)

Bulbo rojo

e)

Bulbo negro

37.

En un sistema de protección contra incendios, para un edificio educativo con temperaturas internas de hasta 35°C, determinar el color de bulbo adecuado para los rociadores a utilizar.

a)

Bulbo azul

b)

Bulbo verde/amarillo

c)

Bulbo violeta

d)

Bulbo rojo

e)

Bulbo negro

38.

En un sistema de protección contra incendios, para un proceso industrial con temperaturas internas de hasta 60°C, determinar el color de bulbo adecuado para los rociadores a utilizar.

a)

Bulbo azul

b)

Bulbo verde/amarillo

c)

Bulbo violeta

d)

Bulbo rojo

e)

Bulbo negro

39.

Acorde a la orientación de montaje de los rociadores. Indique el nombre correcto para el rociador de la figura

a)

Pendiente

b)

Montante

c)

Lateral

d)

Oculto

e)

Aspersor abierto

40.

Acorde a la orientación de montaje de los rociadores. Indique el nombre correcto para el rociador de la figura

a)

Pendiente

b)

Montante

c)

Lateral

d)

Oculto

e)

Aspersor abierto

41.

Acorde a la orientación de montaje de los rociadores. Indique el nombre correcto para el rociador de la figura

a)

Pendiente

b)

Montante

c)

Lateral

d)

Oculto

e)

Aspersor abierto

42.

Acorde a la orientación de montaje de los rociadores. Indique el nombre correcto para el rociador de la figura

a)

Pendiente

b)

Montante

c)

Lateral

d)

Oculto

e)

Aspersor abierto

43.

Acorde a la orientación de montaje de los rociadores. Indique el nombre correcto para el rociador de la figura

a)

Pendiente

b)

Montante

c)

Lateral

d)

Oculto

e)

Aspersor abierto

44.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

Edificación: Libreria internacional, sede Terramall.

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

45.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

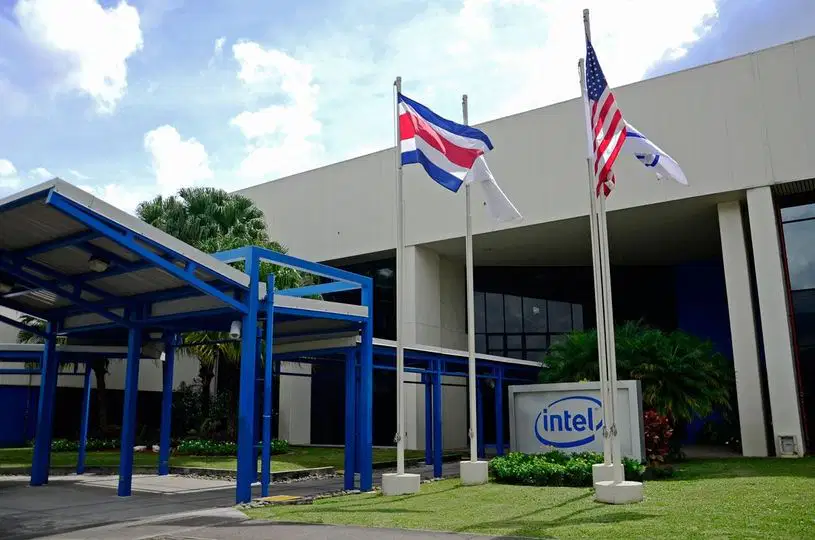

Edificación: INTEL, sector de fabricación de microprocesadores.

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

46.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

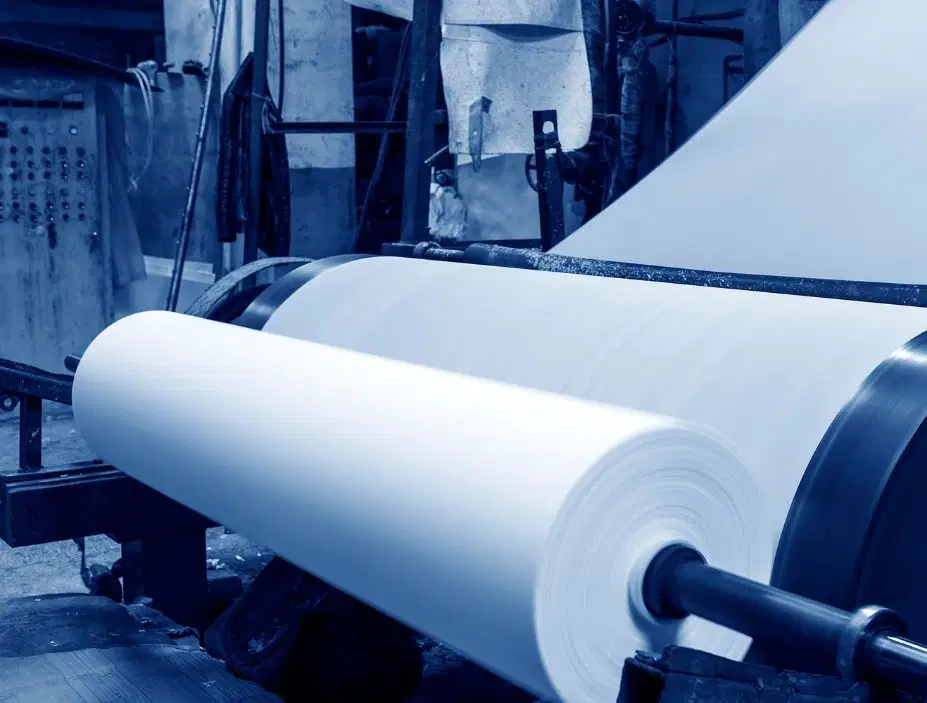

Edificación: Empaques Santa Ana, sector de fabricación de papel y carton.

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

47.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

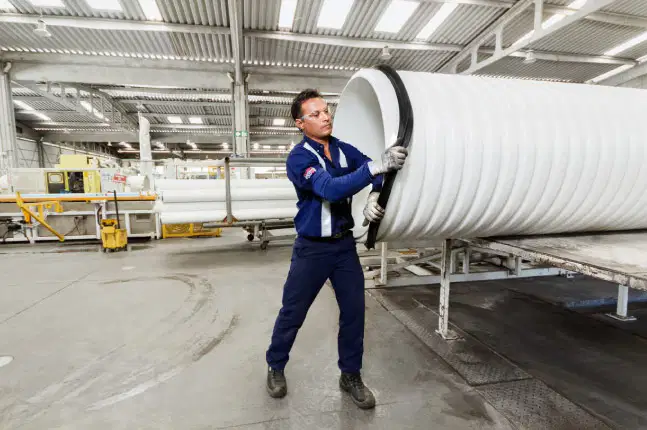

Edificación: Amanco, planta manufactura de plasticos.

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

48.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

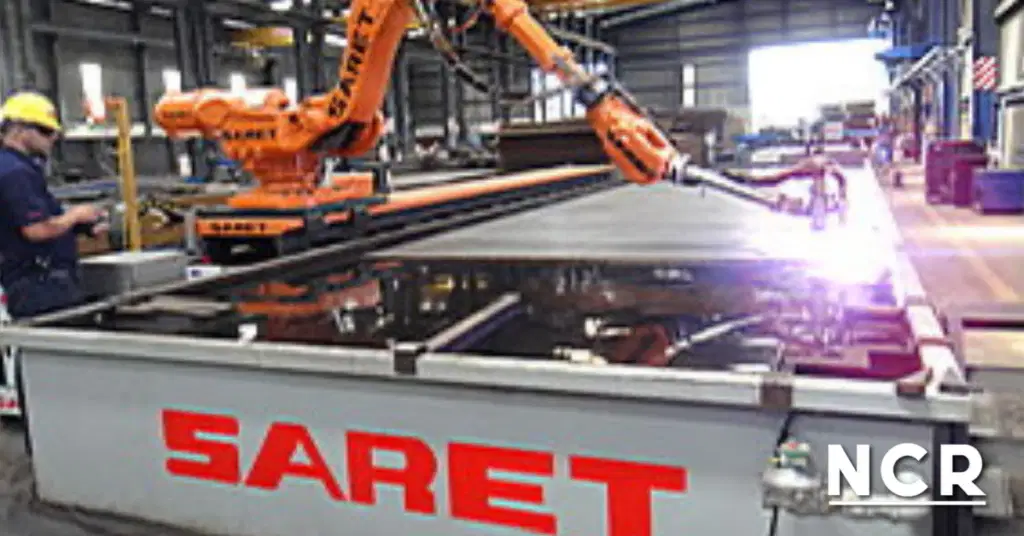

Edificación: Saret metalmecanica, dedicada al trabajo con acero y estructuras.

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

49.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

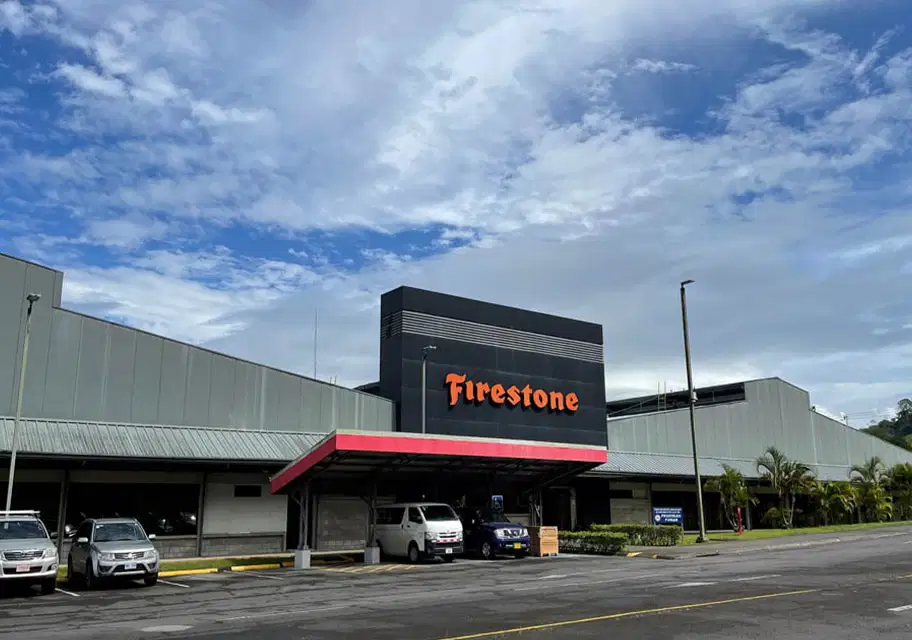

Edificación: Planta Firestone en Turrialba, fabricación de neumaticos.

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

50.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

Edificación: Angares del Tobias Bolaños

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

51.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

Edificación: Oficina de correos

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

52.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

Edificación: Talleres mecanicos

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

53.

Acorde al tipo de edificación, señale el riesgo asociado a la misma acorde la NFPA 13.

Edificación: Planta de extrucción de metales

a)

Leve

b)

Ordinario G1

c)

Ordinario G2

d)

Extra 1

e)

Extra 2

54.

Acorde a la imagen adjunta, indicar que problema observa en la instalación:

a)

Ninguno, todo bien

b)

Falta de mantenimiento

c)

Almacenamiento inadecuado

d)

No se cumple con la distancia de la norma

e)

Obstrucción a la descarga

55.

Acorde a la imagen adjunta, indicar que problema observa en la instalación:

a)

Ninguno, todo bien

b)

Falta de mantenimiento

c)

Almacenamiento inadecuado

d)

No se cumple con la distancia de la norma

e)

Obstrucción a la descarga

56.

Acorde a la imagen adjunta, indicar que problema observa en la instalación:

a)

Ninguno, todo bien

b)

Falta de mantenimiento

c)

Almacenamiento inadecuado

d)

No se cumple con la distancia de la norma

e)

Obstrucción a la descarga

57.

Acorde a la imagen adjunta, indicar que problema observa en la instalación:

a)

Ninguno, todo bien

b)

Falta de mantenimiento

c)

Almacenamiento inadecuado

d)

No se cumple con la distancia de la norma

e)

Obstrucción a la descarga

58.

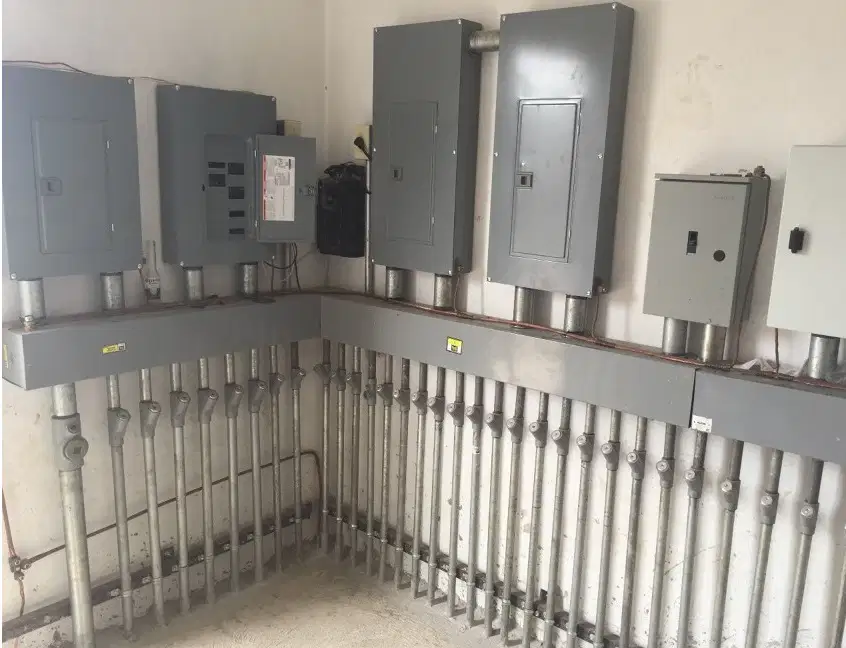

Acorde a la imagen adjunta, indicar que problema observa en la instalación:

a)

Ninguno, todo bien

b)

Falta de mantenimiento

c)

Almacenamiento inadecuado

d)

No se cumple con la distancia de la norma

e)

Obstrucción a la descarga

59.

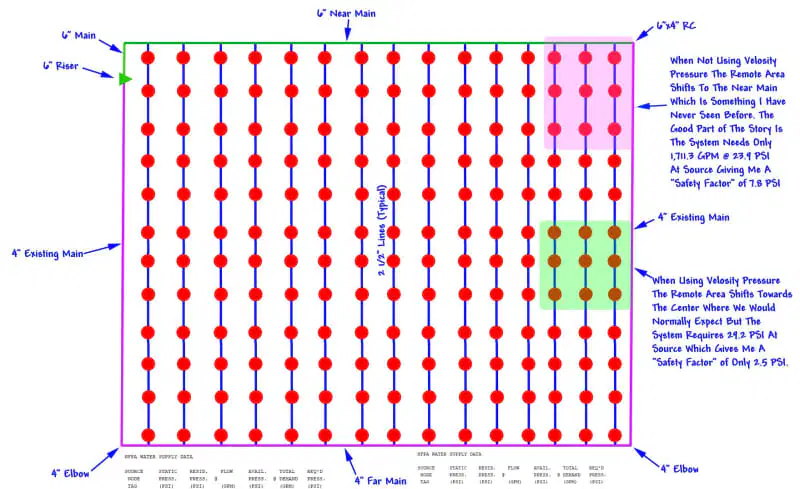

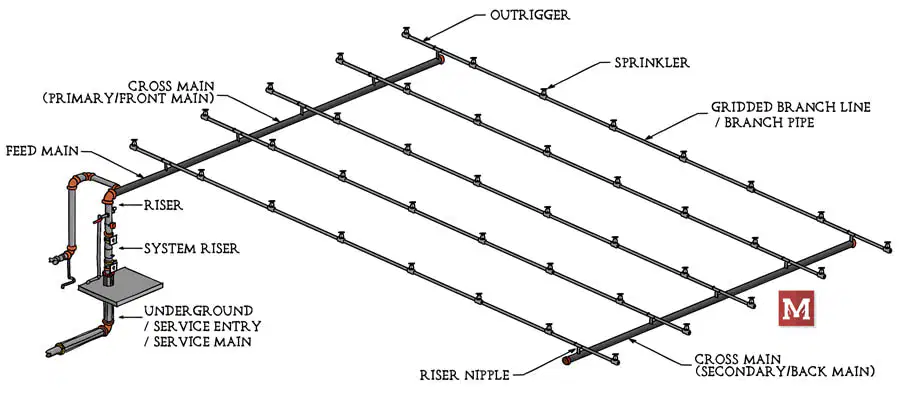

Para la configuración de tuberías y rociadores de la imagen adjunta. Indicar el tipo de configuración:

a)

Tipo Arból

b)

Tipo Anillo

c)

Tipo Malla

d)

Tipo Serie

60.

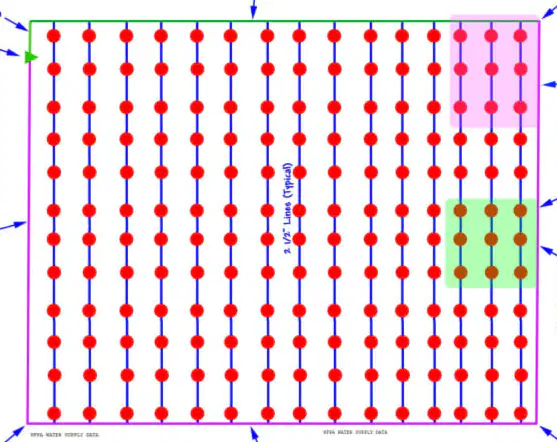

Para la configuración de tuberías y rociadores de la imagen adjunta. Indicar el tipo de configuración:

a)

Tipo Arból

b)

Tipo Anillo

c)

Tipo Malla

d)

Tipo Serie

61.

Para la configuración de tuberías y rociadores de la imagen adjunta. Indicar el tipo de configuración:

a)

Tipo Arból

b)

Tipo Anillo

c)

Tipo Malla

d)

Tipo Serie

62.

Para la configuración de tuberías y rociadores de la imagen adjunta. Indicar el tipo de configuración:

a)

Tipo Arból

b)

Tipo Anillo

c)

Tipo Malla

d)

Tipo Serie

63.

Sobre la configuracion de tuberias y rociadores. De las siguientes afirmaciones para la configuración tipo arbol, indicar cual es FALSA:

a)

El diseño es muy simple

b)

Puede requerir más válvulas de corte

c)

La presión final puede ser muy baja.

d)

Los cálculos son sencillos

64.

Sobre la configuracion de tuberias y rociadores. De las siguientes afirmaciones para la configuración tipo malla, indicar cual es FALSA:

a)

El diseño es más complejo que para anillo y arbol

b)

Utilizado para gran demanda de agua

c)

Presenta las caracterisiticas hidraulicas más favorables

d)

Menores tamaños de tubería

65.

Sobre la configuracion de tuberias y rociadores. ¿El area de diseño depende de la configuración de las tuberías?

a)

Verdadero

b)

Falso

66.

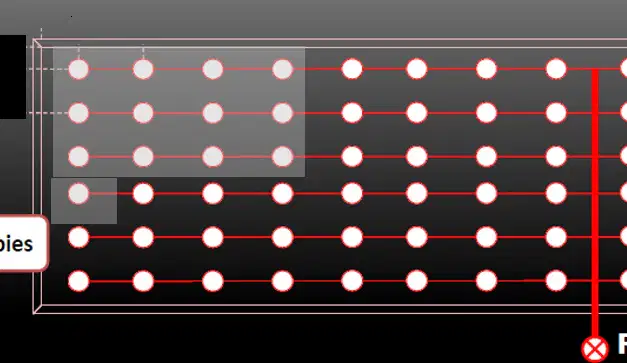

Sobre la configuracion de tuberias y rociadores. ¿El area de diseño es la más cercana a la bomba de incendio?

a)

Verdadero

b)

Falso

67.

Sobre la configuracion de tuberias y rociadores. ¿El area de diseño depende del tipo de riesgo?

a)

Verdadero

b)

Falso

68.

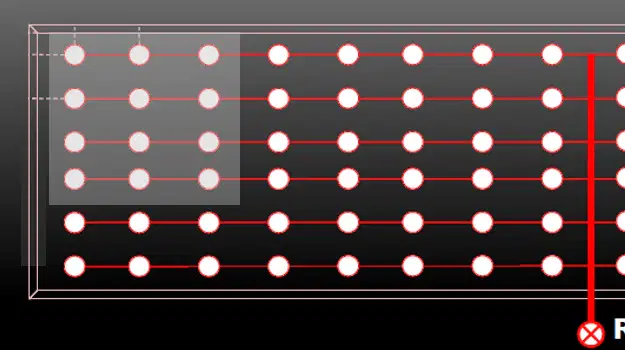

Sobre la configuracion de tuberias y rociadores. ¿El area de diseño debe ser cuadrada y de al menos 1,5 veces la raiz del área de diseño?

a)

Verdadero

b)

Falso

69.

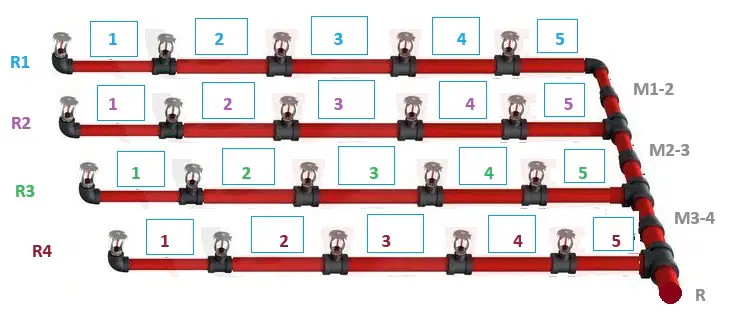

Considerando el diseño mediante tabla y:

  • - el riesgo es ordinario

  • - el material de la tubería de acero.

  • Indicar los diametros marcados como 3, 4 y 5.

a)

25 mm, 32 mm y 40 mm

b)

32 mm, 32 mm y 40 mm

c)

32 mm, 40 mm y 40 mm

d)

32 mm, 40 mm y 50 mm

70.

Considerando el diseño mediante tabla y:

  • - el riesgo es ligero

  • - el material de la tubería de acero.

  • Indicar los diametros marcados como 1, 2, 3 y 4.

a)

25 mm, 40 mm, 40 mm y 65 mm

b)

25 mm, 32 mm, 32 mm y 40 mm

c)

25 mm, 32 mm, 40 mm y 50 mm

d)

25 mm, 25 mm, 40 mm y 60 mm
