WorksheetsAkito Measurement II (101-200)
Total questions: 101
Worksheet time: 53mins
Name
Class
Date
1.
Nama Lengkap
4 lines
2.
Untuk meningkatkan kualitas produk ada pola umum yang dilakukan yaitu P-D-C-A
a)
Plan Do Cost Action
b)
Plan Do Check Actor
c)
Plan Do Check Action
d)
Play Do Check Action
3.
Apakah kepanjangan dari HORENSO
a)
Hokuriku Renraku Sadang
b)
Hokoku Renraku Soudan
c)
Hokuriku Renraku Soudan
d)
Hokoku Renraku Soon
4.
Apakah maksud dari Hokoku dari kata Horenso
a)
Mengkonsultasikan
b)
Melaporkan
c)
Menginfirmasikan
d)
Mengimplementasikan
5.
Dalam proses produksi kita mengacu standar yang dipakai, salah satunya adalah KES. Kepanjangan dari KES yaitu
a)
Komatsu Engineering Standard
b)
Komatsu Environment Standard
c)
Komatsu Education Standard
d)
Komatsu Engineering Station
6.
Faktor E dalam 4M + 1 E adalah
a)
Environment
b)
Engineering
c)
Entertainment
d)
Executive
7.
Beberapa faktor yang mempengaruhi kualitas dalam proses produksi adalah,
a)
a.Mesin
b)
b.Manusia
c)
c.Metode
d)
a,b,c benar
8.
Salah satu yarat dalam penggunaan bore gage adalah
a)
Dilakukan pengukuran pada meja ukur
b)
Posisi miring dalam pengukuran
c)
Menggunakan Mikrometer sebagai master
d)
Semua benar
9.
Teknik dalam pengukuran dengan bore gage yang benar adalah
a)
Memasukkan bagian anvil terlebih dahulu ke dalam silinder yang akan diukur
b)
Memasukkan bagian contact point terlebih dahulu
c)
Langsung membaca dial tanpa digerak-gerakan
d)
Tidak melakukan zero setting sebelum pengukuran
10.
Pada pengukuran tinggi suatu benda terdapat pengukuran standar 15,35 ± 0.40. Berapa Nilai maximal yang diperbolehkan
a)
15,35
b)
14,95
c)
15,75
d)
13,95
11.
Dalam pengukuran kita mengenal angka toleransi, yaitu
a)
a. Angka hasil pengukuran
b)
b. Angka yang diperbolehkan dari hasil pengukuran
c)
c. Angka yang terdapat pada alat ukur
d)
d. Angka dimensi produk
12.
Berikut ini yang merupakan alat ukur dimensi adalah
a)
Vernier Caliper, Micrometer, Rockwell
b)
Micrometer, Height Gage, Pyrometer
c)
Bore Gage, Micrometer, Height gage
d)
Bore gage, Vickers, Pyrometer
13.
Alat ukur yang paling tepat digunakan untuk mengukur diameter dalam sebuah silinder adalah
a)
Vernier Caliper
b)
Micrometer
c)
Bore Gage
d)
Height Gage
14.
Berikut adalah alat ukur yang bisa digunakan untuk mengukur sebuah diameter luar adalah
a)
Vernier Caliper, Outside Micrometer, Bevel Protactor, Mistar
b)
Vernier Caliper, Mistar, Bore Gage, Height Gage,
c)
Mistar, Heigt Gage, Vernier caliper, Outside Micrometer
d)
Mistar, Pyrometer, Height Gage, Dial Counter Height Gage
15.
Dari gambar di bawah teknik pengukuran dengan menggunakan vernier caliper yang benar adalah
a)
E , C dan B
b)
B, C dan D
c)
B, C dan A
d)
E, A dan B
16.
Dalam sebuah pengukuran panjang suatu produk diperoleh hasil seperti gambar di bawah ini. Maka hasil yang di dapat dari pengukuran tersebut adalah ... .
a)
16,18
b)
17.18
c)
32.24
d)
20.22
e)
10.16
17.
Alat Pelindung diri yang harus dipakai inspector pada saat melakukan pengukuran dimensi suatu produk
adalah
a)
Helmet, Kacamata
b)
Appron, Sepatu Safety
c)
Masker, Sepatu Safety
d)
Helmet, Sepatu Safety
18.
Pada gambar berikut, bagian vernier caliper yang berfungsi untuk mengukur sisi dalam, dan mengukur kedalaman ditunjukkan pada nomor ... .
a)
2 dan 4
b)
1 dan 3
c)
4 dan 5
d)
1 dan 2
19.
Pada gambar berikut, bagian vernier caliper yang berfungsi untuk mengukur sisi luar adalah
a)
1
b)
2
c)
3
d)
4
20.
Pada gambar berikut, bagian vernier caliper yang dimaksud skala utama dan dan skala nonius adalah ... .
a)
6 dan 4
b)
4 dan 5
c)
4 dan 6
d)
5 dan 6
21.
Alat ukur yang paling tepat untuk mengukur diameter luar suatu produk adalah
a)
Vernier Caliper
b)
Outside Micrometer
c)
Vernier Heigh gage
d)
Hardness Rockwell

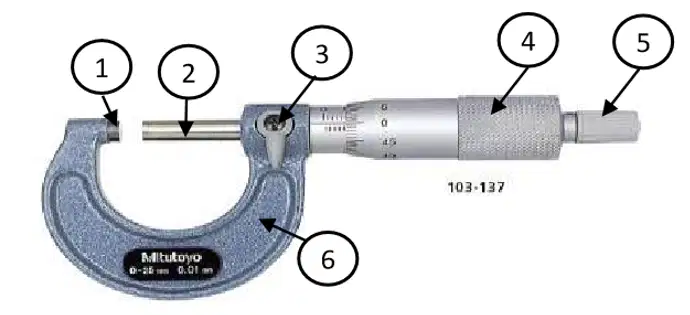

22.
Pada gambar di bawah yang dinamakan Ratchet stop dan Anvil adalah
a)
5 dan 1
b)
2 dan 3
c)
4 dan 6
d)
5 dan 6
23.
Pada sebuah outside micrometer yang bersentuhan dengan benda yang diukur adalah
a)
Anvil dan Ratchet Stop
b)
Anvil dan Spindle
c)
Frame dan Thimble
d)
Lock dan anvil
24.
Pada sebuah Micrometer ada sebuah bagian yang disebut Ratchet Stop. Fungsi dari Ratchet Stop adalah
a)
Untuk menghindari tekanan berlebihan dalam pengukuran
b)
Untuk setting alat jika terjadi kesalahan dalam pengukuran
c)
Untuk memutar skala utama dalam pengukuran
d)
Untuk mengunci mikrometer pada saat pengukuran
25.
Dibawah ini adalah beberapa kegunaan dari pada Height Gage yang benar adalah
a)
a. Mengukur Kesejajaran, Kelurusan, Sudut
b)
b. Mengukur Ketinggian, Kesilinderan, Kesejajaran
c)
c. Mengukur Ketinggian, Kelurusan, Kesejajaran
d)
d. Mengukur Sudut, Diameter, Depth
26.
Pada gambar berikut yang disebut dengan adjuster lock skala adalah
a)
3
b)
1
c)
4
d)
6
27.
Pada gambar berikut yang disebut dengan skala utama adalah
a)
3
b)
2
c)
7
d)
4
28.
Pada gambar berikut yang disebut dengan skala nonius adalah
a)
3
b)
2
c)
7
d)
4
29.
Bagian yang digunakan untuk melakukan titik 0 yang bersentuhan dengan meja ukur pada alat ukurvernier height gage adalah
a)
a. Scriber
b)
b. Dial Indicator
c)
c. Skala Utama
d)
d. Skala Nonius
30.
Pada gambar berikut yang disebut dial indicator adalah
a)
5
b)
3
c)
1
d)
2
31.
Pada gambar berikut yang disebut anvil adalah
a)
5
b)
3
c)
1
d)
2
32.
Pada gambar berikut yang disebut contact point adalah
a)
5
b)
3
c)
4
d)
2
33.
Untuk menentukan zero setting paada bore gage, sebagai referensi yang digunakan adalah
a)
a. Inside Mikrometer dan Ring Gauge
b)
b. Outside Mikrometer dan Mistar
c)
c. Ring Gage dan Vernier Caliper
d)
d. Outside Mikrometer dan Ring gage
34.
Diketahui sebuah bore gage dengan master berdiameter 40.18 sebagai zero setting, pada saat diameter sebuah silinder diukur dengan bore gage hasilnya 0,16 jarum panjang sebelum angka 0 . Berapakah diameter sesungguhnya ?
a)
a. 40.24
b)
b. 40,32
c)
c. 40.34
d)
d. 40.33
e)
e. 40.12
35.
Teknik dalam pengukuran dengan bore gage yang benar adalah
a)
Memasukkan bagian anvil terlebih dahulu ke dalam silinder yang akan diukur
b)
Memasukkan bagian contact point terlebih dahulu
c)
Langsung membaca dial tanpa digerak-gerakan
d)
Tidak melakukan zero setting sebelum pengukuran
36.
Arti simbol gambar disamping adalah :
a)
Parallelism max 0.04 terhadap bidang A
b)
Perpendicularity max 0.04 terhadap bidang A
c)
Angularity max 0.04 terhadap bidang A
d)
Strightness max 0.04 terhadap bidang A
37.
Skala mikrometer disamping menunjukkan angka
a)
45,45
b)
45,47
c)
48,45
d)
48,97
38.
Arti dari simbol gambar disamping adalah
a)
Parallelism maksimal 0.04
b)
Cylindricity Maksimal 0.04
c)
Circularity Maksimal 0.04
d)
Perpendicularity maksimal 0.04
39.
Skala mikrometer disamping menunjukkan angka
a)
41.169
b)
41.159
c)
42.169
d)
42.159
e)
43.519
40.
Nama alat ukur yang tertera disamping adalah
a)
Depth Caliper
b)
Depth Micrometer
c)
Height Gage
d)
Vernier Caliper
41.
Kurva OC adalah kurva yang menunjukkan hubungan quality lot dan kemungkinan kelulusannya pada inspeksi keseluruhan
a)
Benar
b)
Salah
42.
Menurut Japan Industrial Standard (JIS), diagran paretto, grafik, checksheet, histogram, diagram penyebaran, diagram kontrol, diagram sebab akibat, disebut sebagai "QC 7 ToolS"
a)
Benar
b)
Salah
43.
Pada inspeksi sampling, apabila ingin menjamin nilai rata-rata lot, inspeksi sampling penghitungan lebih tepat daripada inspeksi sampling pengukuran.
a)
Benar
b)
Salah
44.
Toleransi kesalahan height gauge dan vernier caliper dari panjang pengukuran kurang dari 300 mm dengan nilai display minimal o.02 mm, height gauge lebih kecil.
a)
Benar
b)
Salah
45.
Apabila melakukan inspeksi terhadap 110 buah produk dan terdapat produk NG 10 buah, maka rasio NG adalah 10%.
a)
Benar
b)
Salah
46.
Menyusun tingkatan berdasarkan item, bersamaan dengan disusunnya berdasarkan urutan besarnya frekuensi yang muncul, diagram yang menunjukkan akumulasi presentase disebut
a)
Diagram pareto
b)
Distribusi frekuensi
c)
Diagram pencar
d)
Stratify (bertingkat)
47.
Manakah metode penunjukkan pada drawing yang menunjukkan toleransi kelurusan (straightness) adalah 0.1 mm.
a)
A
b)
B
c)
C
d)
D
48.
..... adalah merupakan limit gauge
a)
Cylinder Gauge
b)
Ring Gauge
c)
Height Gauge
d)
Dial Gauge
49.
Saat melakukan pengukuran block gauge 20.000 mm dengan menggunakan outside micrometer, didapatkan 19.995 mm. Selanjutnya dilakukan pengukuran batang bulat, didapatkan 20.004 mm. Maka, dimensi aktual dari batang ini, manakah yang tepat ?
a)
19.999 mm
b)
19.991 mm
c)
20.009 mm
d)
20.004 mm
50.
Gambar di bawah dalam dalam symbol gambar adalah
a)
Flatness
b)
Straigness
c)
Paralelisme
d)
Circularity
51.
Symbol gambar yang menunjukan straihghtness adalah
a)
a
b)
b
c)
c
d)
d
52.
Dibawah ini alat ukur adalah alat ukur dimensi yang benar, kecuali
a)
Vernier Caliper
b)
Mikrometer
c)
Refractometer
d)
Mikrometer Blade
53.
Jenis pemeriksaan yang dilakukan hanya untuk satu jenis geometri tertentu saja ,seperti :
a)
Pengukuran Geometri Khusus
b)
Pengukuran Langsung
c)
Pengukuran pitch
d)
Pengukuran diameter
54.
Gambar di bawah ini adalah mikrometer type
a)
Inside Mikrometer
b)
Mikrometer Disk
c)
Outside Mikrometer
d)
Mikrometer Blade
55.
Mikrometer yang digunakan untuk mengukur groove adalah
a)
Inside Mikrometer
b)
Mikrometer Disk
c)
Outside Mikrometer
d)
Mikrometer Blade
56.
Skala berikut menunjukkan angka
a)
a. 22,119
b)
b. 32,119
c)
c. 32,519
d)
d. 32.019
57.
Skala mikrometer disamping menunjukkan angka
a)
a. 23,157
b)
b. 23.160
c)
c. 23,151
d)
d. 15,203
58.
Serangkaian kegiatan yang bertujuan untuk menentukan nilai dari sebuah besaran adalah pengertian dari
a)
a. Penafsiran
b)
b. Memperkirakan
c)
c. pengukuran
d)
d.Penyeimbang
59.
Membandingkan nilai yang didapat oleh alat ukur dengan standar yang lebih teliti dantelusur adalah pengertian dari
a)
a. Standar acuan
b)
b. Kalibrasi
c)
c. Verifikasi
d)
d. Capiler
60.
Membandingkan alat ukut yang digunakan dengan alat ukur yang telah dikalibrasi adalah pengertian dari
a)
a. Standar acuan
b)
b. Kalibrasi
c)
c. Verifikasi
d)
d. Capiler
61.
Selang waktu kalibrasi adalah antara lain, kecuali
a)
a. Waktu Kaleder
b)
b. Waktu Pemakaian
c)
c. Kombinasi antara a & b
d)
d. Semua salah
62.
Manfaat kalibasi antara lain, kecuali?
a)
a. Menjamin konsitensi pengukuran
b)
b. Meningkatkan mutu/kualitas produk
c)
c. Memastikan pengukuran (produk) sesuai dengan yang dibuat dimanapun
d)
d. Memastikan harga (produk) tetap terjangkau
63.
Dibawah ini urutan cara penggunaan bore gauge yang benar adalah :
1. Gunakan bagian head bore gauge yang tidak tetap (spring) pada saat memposisikan pengukuran.
2. Pada saat pengukuran posisi bore gauge harus tegak lurus terhadap bidang.
3. Goyang bore gauge searah dengan posisi head bore gauge untuk mencari posisi terlebar.
4. Kemudian masukan head bore gauge tetap kedalam lubang diameter.
5. Tekan head bore gauge hingga ada jarak bebas terhadap lubang diameter yang akan diukur
a)
a. 1-2-3-4-5
b)
b. 3-4-2-5-1
c)
c. 4-5-3-2-1
d)
d. 1-5-4-2-3
64.
Periode/selang kalibrasi yaitu
a)
a. Tergantung kepada karakteristik dan tujuan pemakaiannya
b)
b. Tergantung kepada tujuan dan lama pemakaiannya
c)
c. Tergantung kepada jenis dan lama pemakaiannya
d)
d. Tergantung kepada tujuan dan fungsi alatnya
65.
Manakah yang merupakan limit gauge dalam Japan Industrial Standard (JIS)
a)
A. Cylinder Gauge
b)
B. Bar Gauge
c)
C. Depth Gauge
d)
D. Height Gauge
66.
Manakah kombinasi jenis toleransi geometri dan simbolnya yang salah seperti didefinisikan pada Japan Industrial Standard (JIS).
a)
A
b)
B
c)
C
d)
D
67.
Manakah metode untuk penulisan toleransi posisi adalah 0.1 mm
a)
A
b)
B
c)
C
d)
D
68.
Menurut JIS, .......... adalah besaran dengan penyimpangan kecil.
a)
Keakurasian
b)
Kerapatan
c)
Tingkat Ketelitian
d)
Ketepatan
69.
Menurut Quality Management System Japan Industrial Standard (JIS), untuk mmemverifikasi memenuhi item persyaratan produk, perusahaan menetapkan pemeliharaan bukti kesesuaian pada standar judgement.
a)
Benar
b)
Salah
70.
Tindakan korektif adalah, menghilangkan penyebab ketidaksesuaian.
a)
Benar
b)
Salah
71.
Inspeksi sampling, secara umum merupakan metode yang lebih menguntungkan dari sisi waktu dan sisi ekonomi daripada inspeksi keseluruhan
a)
Benar
b)
Salah
72.
Dial Gauge adalah salah satu jenis alat ukur perbandingan.
a)
Benar
b)
Salah
73.
Height gauge tidak boleh digunakan pada pekerjaan marking
a)
Benar
b)
Salah
74.
Alat ukur Vernier Caliper termasuk :
a)
Kategori Dimensi dan Gaya
b)
Kategori Mekanik
c)
Kategori Gaya
d)
Kategori Dimensi
75.
Apakah arti dari simbol di bawah ini?
a)
Kesejajaran maksimal 0.005
b)
Ketegaklurusan minimal 0.005
c)
Kesejajaran A maksimal 0.005
d)
Kerataan maksimal 0.005 terhadap A
76.
Diameter lubang dengan toleransi ± 0.015 paling tepat menggunakan alat ukur
a)
Height Gauge
b)
Vernier Caliper
c)
Bore Gauge
d)
Dial Gauge
77.
Apakah arti dari simbol di bawah ini?
a)
Kesejajaran maksimal 0.06
b)
Ketegaklurusan maximal 0.06 terhadap A
c)
Kesejajaran A maksimal 0.06
d)
Kerataan maksimal 0.06 terhadap A
78.
Apakah arti dari simbol di bawah ini?
a)
Kebulatan maksimal 0.002
b)
Kebulatan minimal 0.002
c)
Kebulatan adalah 0.002
79.
Berapakah Standard kekasaran yang sesuai dari gambar di bawah ini ?
a)
A
b)
B
c)
C
d)
D
80.
Apakah yang diketahui tentang perawatan berkala alat ukur Vernier Caliper
a)
a. Kebersihan Vernier Caliper
b)
b. Fungsi dari kelengkapan Vernier Caliper
c)
c. Cara penggunaan Vernier Caliper
d)
d. Jawaban a, b dan c adalah Benar
81.
Apa yang anda ketahui tentang micrometer
a)
a. Alat ukur yang digunakan untuk mengukur bagian luar dan dalam suatu material dengan kepresisian yang tinggi ( 0.001 )
b)
b. Alat bantu untuk melihat besaran benda
c)
c. Alat ukur untuk mengukur ketinggian suatu material
d)
d. Jawaban b dan c adalah benar
82.
Apakah kegunaan alat ukur Bevel Protactor tersebut
a)
a. Untuk mengukur besaran jarak material
b)
b. Untuk mengetahui sudut yang di ijinkan dalam suatu material
c)
c. Untuk melihat luas penampang suatu material
d)
d. Untuk mengetahui flatness suatu material
83.
Apakah alat ukur Depth Gauge itu
a)
a. Alat ukur untuk mengetahui ketebalan / dalamnya material
b)
b. Alat ukur untuk mengukur panjang material
c)
c. Alat ukur untuk mengetahui besar kecilnya molekul material
d)
d. Alat ukur untuk mengetahui kebulatan material
84.
Apakah fungsi dari thumb clamp pada suatu Vernier caliper
a)
a. Untuk mendorong rahang dalam
b)
b. Untuk menarik rahang dalam D
c)
c. Sebagai stopper saat proses pengukuran berlangsung
d)
d. Jawaban a, b dan c benar semua
85.
Dibawah ini adalah kelompok dari Alat Bantu, kecuali:
a)
a. Surface Plate
b)
b. Stand ( Holder )
c)
c. Dial Indicator Tester
d)
d. Meja Rata
86.
Memahami pentingnya maintenance atau periodical check terhadap alat ukur digunakan sebagai :
a)
a. Menjaga alat ukur tetap sesuai standard nya
b)
b. Menjaga qualitas barang yang akan dikirimkan ke customer D
c)
c. Memastikan qualitas product tidak terjadi penyimpangan
d)
d. Jawaban a, b dan c benar
87.
Apakah kegunaan alat ukur Bore Gauge tersebut
a)
a. Untuk mengetahui nilai tebal suatu material
b)
b. Untuk mengetahui besaran diameter suatu lubang
c)
c. Untuk mengetahui kedalaman suatu material
d)
d. Untuk mengetahui Lebar material
88.
Tool yang dikeluarkan dari tool rrom dalam kondisi baik, Anda tidak perlu mengecek nya sebelum digunakan ?
a)
(A) Pernyataan tersebut benar
b)
(B) Pernyataan tersebut salah
c)
(C) Pernyataan tersebut khusus untuk Alat ukur Dimensi
d)
(D) Pernyataan tersebut untuk Alat ukur yang belum dikalibrasi
89.
Berapakah nilai yang ditunjukkan dari skala Vernier calliper disamping ini?
a)
A). 0.2 mm
b)
B). 0.4 mm
c)
C). 0.6 mm
d)
D). 0.8 mm
90.
Bagian yang disebut ratchet stop adalah
a)
a. 1
b)
b. 2
c)
c. 3
d)
d. 4
91.
Fungsi dari Ratchet Stop adalah
a)
a. Untuk menyamakan tekanan dalam pengukuran
b)
b. Untuk setting alat jika terjadi kesalahan
c)
c. Sebagai pelengkap
d)
d. Untuk skala Utama
92.
Dibawah ini adalah alat ukur dlam kategori dimensi, kecuali
a)
a. Vernier caliper
b)
b. Micrometer
c)
c. Heigh gage
d)
d. Rockwell
93.
Berikut langkah dalam melakukan pengukuran dengan mikrometer :
1). Tempelkan anvil pada punvcak diameter;
2). Bersihkan alat ukur dan benda kerja dari kotoran;
3).Ambil mikrometer sesuai range yang diukur;
4).Gerakan spindle dan tempelkan pada sii luar diameter kemudian ratchet stop;
5).Baca hasil pengukuran dan catat dalam checksheet.
Dari uraian diatas langkah yang benar adalah
a)
a.1-2-3-4-5
b)
b. 3-2-1-4-5
c)
c.4-2-3-1-5
d)
c. 5-4-2-3-1
94.
Apakah yang diketahui tentang Vernier Caliper
a)
a. Alat untuk mengukur dimensi luar
b)
b. Alat untuk mengukur dimensi dalam
c)
c. Alat untuk mengukur kedalaman /ketebalan material
d)
d. Jawaban a, b dan c adalah benar
95.
Fungsi Outside mikrometer yang paling benar adalah
a)
a. Untuk mengukur sisi luar
b)
c. Untuk mengukur pitch
c)
b. Untuk mengukur diameter
d)
d. Untuk mengukur diameter luar
96.
Alat yang digunakan untuk kalibrasi Vernier Caliper adalah
a)
a. Calibration Terster
b)
b. Heighmaster
c)
c. Caliper Checker
d)
d. Dial gage Tester
97.
Cairan yang digunakan untuk membersihkan kotoran pada alat ukur yaitu
a)
a. Alkohol
b)
c. Air Sabun
c)
b. Oli
d)
d. Minyak
98.
Bagian bore gage yang bersentuhan dengan benda kerja ada saat pengukuran adalah adalah
a)
a. Contact point dan anvil
b)
b. Dial Indicator
c)
c Anvil
d)
d Grip dan anvil
99.
Pada pengukuran silinder dengan outside micrometer yang benar adalah
a)
Menekan spindle kepada benda kerja dengan kencang
b)
Menekan permukaan benda kerja dengan melakukan lock
c)
Membaca hasil pengukuran dengan posisi miring
d)
Menentukan titik puncak silinder dan menggesekan dipermukaan
e)
Mengukur tanpa menggunakan ratchet stop
100.
Diketahui untuk tebal material adalah 65.54 mm, Jarak A = 17.26 mm dan B= 2.65 cm.
Berapakah jarak dari meja ukur ke center diameter tersebut
a)
37.69 mm
b)
37.39 mm
c)
37, 29 mm
d)
36.69 mm
e)
36.39 mm
101.
Urutan simbol gambar di bawah yang benar adalah
a)
Straigtness, Paralellisme, Cylindricity
b)
Paralelisme, Cylindricity, Perpendicularity
c)
Perpendicularity, Circularity, Flatness
d)
Paralelisme, Concentricity, Perpendicularity
100 %
