WorksheetsEletricidade - instrumentos medicao
Total questions: 49
Worksheet time: 51mins
O fluxo de elétrons em um condutor é a definição de que grandeza elétrica?
Tensão elétrica
Resistência elétrica
Corrente elétrica
Potência elétrica
A corrente elétrica presente na tomada das residências é do tipo alternada.
Certo
Errado
Uma corrente elétrica de 200mA sendo convertida para ampères é igual a 2 A.
Certo
Errado
Uma lâmpada é alimentada por uma tensão de 220V e atravessada por uma corrente de 100mA. Sua resistência elétrica é superior a 2000Ω.
Certo
Errado
Quanto maior a resistência de um condutor, maior será a corrente elétrica atravessada por ele.
Certo
Errado
Um resistor tem resistência elétrica de 100 KΩ que é equivalente a 0,1Ω.
Certo
Errado
A resistência elétrica é uma grandeza física que pode ser definida como sendo a oposição à passagem de corrente elétrica.
Certo
Errado
Um resistor de 10 kΩ é percorrido por uma corrente elétrica de 2mA. A tensão nos terminais do resistor é inferior a 16 V.
Certo
Errado
Um ferro elétrico funciona com uma corrente elétrica de 5A. Se sua resistência for 100 Ω, a potência dissipada na forma de calor pelo eletrodoméstico é de 2500 Watts.
Certo
Errado
O amperímetro é um instrumento de medição elétrica utilizado para medir a tensão elétrica.
Certo
Errado
Dois resistores de resistências diferentes são percorridos por correntes elétricas distintas. Sabendo que ambos são alimentados pela mesma tensão elétrica, o resistor de menor resistência será percorrido pela maior corrente elétrica.
Certo
Errado
Um Aquecedor elétrico funciona com uma corrente elétrica de 10A. Se sua resistência for 10 Ω, a potência dissipada na forma de calor pelo eletrodoméstico inferior a 780 Watts.
Certo
Errado
O que é calibração de instrumentos de medição?
Ajuste do instrumento para que ele funcione corretamente
Comparação do instrumento com um padrão conhecido para determinar sua precisão
Substituição de peças desgastadas do instrumento
Limpeza e manutenção do instrumento
Qual é o principal objetivo da calibração de instrumentos de medição?
Melhorar a durabilidade do instrumento
Garantir a precisão e a exatidão das medições
Reduzir o custo de manutenção
Aumentar a velocidade de medição
Qual dos seguintes é um instrumento de medição elétrica?
Micrômetro
Multímetro
Paquímetro
Interferômetro
A resistência elétrica de um material é a:
Rigidez desse material
Maior ou menor dificuldade que esse material oferece à passagem da corrente elétrica
Maior ou menor dificuldade que esse material oferece à passagem da voltagem
Nenhuma das respostas anteriores está correta.
Sobre resistência elétrica, é correto afirmar:
A unidade de resistência elétrica é o ohm
A resistência elétrica independe da temperatura
A resistência de um fio depende da sua espessura, do seu comprimento e da sua condutividade elétrica
A resistência dos supercondutores vai a zero a temperaturas muito altas
A unidade de medida da resistência elétrica é dada em?
Ampére (A)
Ohm (Ω)
Volt (V)
Metro (m)
Diferença de potencial (DDP) ou ...
...Tensão elétrica
....circuito elétrico
...Cargas elétricas
...cargas neutras
Classifique a seguinte afirmação como V ou F.
"A resistência elétrica depende dos materiais por onde se dá a passagem de corrente elétrica."
V
F
Considere uma resistência de 50 Ohms alimentada por uma tensão de 220V. A corrente elétrica que percorre a resistência é de ...
11000 A
11000 V
4,4 A
4,4 V
Um condutor para ser óhmico, a sua corrente e tensão têm de ser...
diretamente proporcionais
inversamente proporcionais
A corrente elétrica presente na tomada das residências é do tipo alternada.
Certo
Errado
Uma lâmpada é alimentada por uma tensão de 220V e atravessada por uma corrente de 100mA. Sua resistência elétrica é superior a 2000Ω.
Certo
Errado
Uma corrente elétrica de 200mA sendo convertida para ampères é igual a 2 A.
Certo
Errado
Quanto maior a resistência de um condutor, maior será a corrente elétrica atravessada por ele.
Certo
Errado
A resistência elétrica é uma grandeza física que pode ser definida como sendo a oposição à passagem de corrente elétrica.
Certo
Errado
Um resistor tem resistência elétrica de 100 KΩ que é equivalente a 0,1Ω.
Certo
Errado
Um resistor de 10 kΩ é percorrido por uma corrente elétrica de 2mA. A tensão nos terminais do resistor é inferior a 16 V.
Certo
Errado
Dois resistores de resistências diferentes são percorridos por correntes elétricas distintas. Sabendo que ambos são alimentados pela mesma tensão elétrica, o resistor de menor resistência será percorrido pela maior corrente elétrica.
Certo
Errado
O amperímetro é um instrumento de medição elétrica utilizado para medir a tensão elétrica.
Certo
Errado
Qual a função Promária de Um Multimetro?
Medir temperatura
Para medir propriedades elétricas como tensão, corrente e resistência
Para medir os níveis de som
Para medir a intensidade da luz
Qual dos seguintes NÃO é um modo de medição comum em um multímetro?
Tensão(V)
Corrente(A)
Resistência (Ω)
Frequência (Hz)
Para fazer a medição de CORRENTE elétrica de um circuito utilizando-se das pontas de prova de um multímetro, deve-se:
Abrir o circuito e colocar as pontas de prova em série em relação a parte a ser medida. Ligar o circuito e verificar a corrente.
Abrir o circuito e colocar as pontas de prova em paralelo em relação a parte a ser medida. Ligar o circuito e verificar a corrente.
Colocar as pontas de prova em série em relação a parte a ser medida. Medir com circuito desligado.
Colocar as pontas de prova em paralelo em relação a parte a ser medida. Medir com circuito desligado.

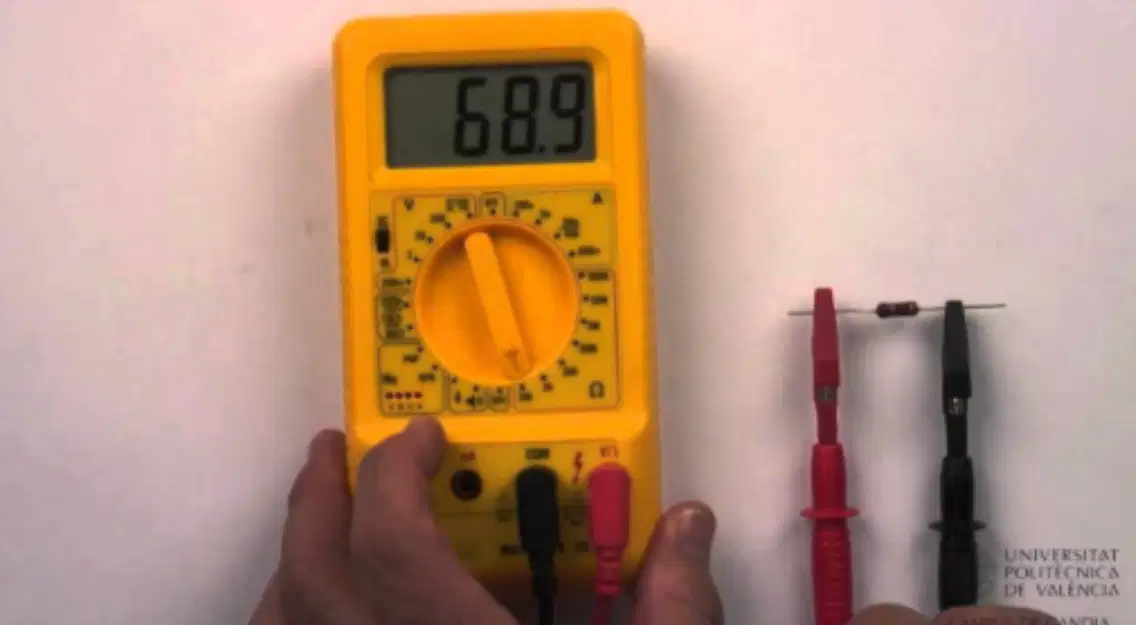

Observe a imagem abaixo. Nela, um técnico em eletromecânica está fazendo uma medição com o multímetro. Dessa forma, selecione a opção correta:
Ele está medindo a corrente elétrica de um resistor que está ligado.
Ele está medindo a resistência elétrica de um resistor que está ligado.
Ele está medindo a corrente elétrica de um resistor que está desligado.
Ele está medindo a resistência elétrica de um resistor que está desligado.
Observe a imagem abaixo. Nela, está sendo verificada uma grandeza importante da eletricidade. Dessa forma, selecione a opção correta:
A grandeza medida é a tensão elétrica presente em uma fonte CC (pilha).
A grandeza medida é a tensão elétrica presente em uma fonte CA (pilha).
A grandeza medida é a resistência elétrica presente em uma fonte CC (pilha).
A grandeza medida é a resistência elétrica presente em uma fonte CA (pilha).

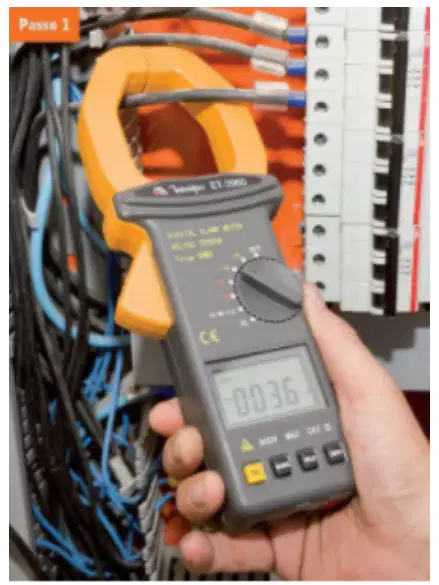

Observe a imagem. Nela, um técnico em eletromecânica está fazendo a medição de um circuito. Dessa forma, selecione a opção correta:
Ele está utilizando um alicate amperímetro e medindo a tensão elétrica de um condutor.
Ele está utilizando um alicate voltímetro e medindo a tensão elétrica de um condutor.
Ele está utilizando um alicate amperímetro e medindo a corrente elétrica de um condutor.
Ele está utilizando um alicate voltímetro e medindo os amperes de um condutor.
Uma função importante de um multímetro é o teste de continuidade. Selecione abaixo as opções em que o teste de continuidade pode ser útil:
Identificar se um cabo está rompido ou não.
Identificar se um equipamento está energizado.
Indicar se um componente está fechando e abrindo seus contatos corretamente.
Identificar as bobinas de um motor para sua correta ligação.
Com base na Imagem, identique que grandeza elétrica está sendo medida na imagem.
Tensão Altenada(AC) da tomada.
Tensão Contínua (DC) da tomada
Medido a Corrente que passa pela tomada
Medido a resitência da Tomada
Em um circuito elétrico que é percorrido por uma corrente de 6 Ampères, há uma resistência de 4 Ohms. Usando a lei de Ohm, a tensão no circuito é de ...
24 volts
36 volts
72 volts
102 volts
206 volts
Quatro resistores, cada um com R1 = 3 Ω, R2 = 6 Ω, R3 = R4 = 12 Ω, são conectados em paralelo. O valor da resistência equivalente é ....
33 Ω
33/4 Ω
3/2 Ω
2/3 Ω
4/33 Ω
Observe o diagrama do circuito de resistores a seguir!
Calcule a corrente que flui no circuito (I)
6 A
1,5 A
0,5 A
3 A
Se as resistências no diagrama são, respectivamente, 2 Ω, 3 Ω, 5 Ω e 5 Ω. A resistência total do circuito é...
1 Ω
5 Ω
10 Ω
15 Ω
A corrente que flui em um condutor é proporcional à diferença de potencial entre as extremidades desse condutor se a temperatura do condutor permanecer constante. Esta afirmação é a enunciação da lei de ...
Ohm
Kirchoff
Coulomb
Faraday
Ampere-Bio-Savart
Este é o diagrama de um sistema:
Monofásico
Bifásico
Trifásico
O esquema que vemos na imagem é de um sistema:
Monofásico
Bifásico
Trifásico
Este símbolo corresponde a:
Fonte
Interruptor
Resistência
Este símbolo corresponde a:
Varistor
Resistor
Capacitor
Fusível
O esquema que vemos na imagem é de um sistema:
Monofásico
Bifásico
Trifásico
