WorksheetsUTS Sistem Pemindah Daya
Total questions: 50
Worksheet time: 25mins
Name
Class
Date
1.
Clutch untuk menghubungkan dan memutuskan putaran mesin ke transmisi harus memenuhi syarat, kecuali ...
a)
Dapat mengubungkan putaran mesin ke transmisi dengan lembut
b)
Dapat memindahkan tenaga mesin ke transmisi tanpa slip
c)
Dapat memutuskan hubungan dengan cepat dan sempurna
d)
Dapat menahan panas dan gesekan oli

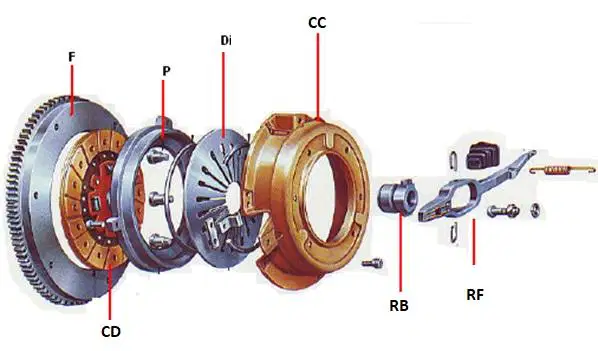

2.
Fungsi komponen clutch yang meneruskan daya dari fly wheel ke pressure plate adalah ...
a)
Clutch disc
b)
Diaphragm spring
c)
Release Bearing
d)
Release fork
3.
Fungsi komponen meneruskan dan melepas tekanan kampas kopling ke roda gila adalah ...
a)
Clutch disc
b)
Diaphragm spring
c)
Release Bearing
d)
Release fork
4.
Fungsi komponen meneruskan dan melepas tekanan kampas kopling ke roda gila adalah ...
a)
Clutch disc
b)
Diaphragm spring
c)
Release Bearing
d)
Release fork
5.
Fungsi komponen untuk menekan release bearing sehingga menyentuh pegas adalah ...
a)
Clutch disc
b)
Diaphragm spring
c)
Release Bearing
d)
Release fork
6.
Fungsi komponen coil spring pada disc clutch adalah ...
a)
menjaga tekanan kampas
b)
meneruskan tenaga putar dari mesin ke transmisi
c)
mempercepat saat kopling berhubungan
d)
Meredam kejutan torsi saat clutch berhubungan
7.
Fungsi komponen coil spring pada disc clutch adalah ...
a)
menjaga tekanan kampas
b)
meneruskan tenaga putar dari mesin ke transmisi
c)
mempercepat saat kopling berhubungan
d)
Meredam kejutan torsi saat clutch berhubungan

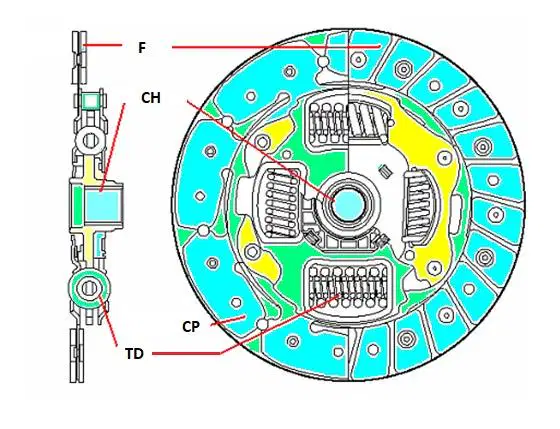

8.
Facing, clutch hub, torsion damper adalah bagian-bagian dari ...
a)
Disc clutch
b)
Clutch cover
c)
Pressure plate
d)
Diaphragma

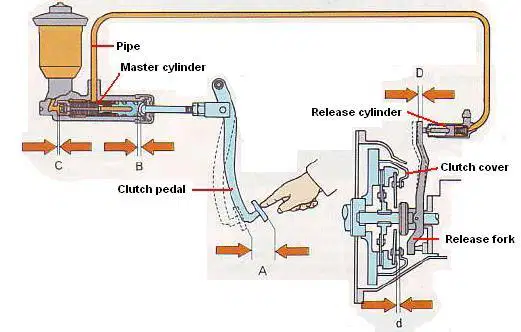

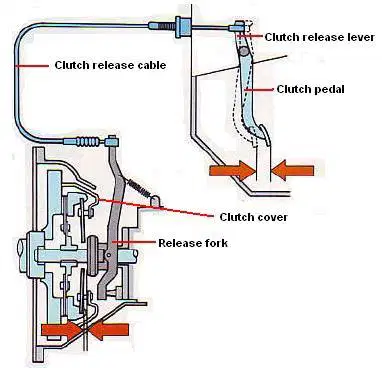

9.
Gambar tersebut merupakan mekanisme sistem clutch dengan ...
a)
mekanis
b)
hidrolik
c)
pneumatik
d)
mixed
10.
Pada mekanisme sistem clutch dengan hidrolik, konversi dari gerak mekanis menjadi tekanan hidrolik terjadi pada komponen ...
a)
Pedal
b)
Release fork
c)
Release cylinder
d)
Master cylinder
11.
Fungsi dari transmisi manual pada kendaraan adalah ...
a)
Memutuskan dan menghubungkan putaran mesin
b)
Menjalankan kendaraan
c)
Merubah percepatan dari lambat ke cepat
d)
Merubah mekanisme perubahan momen

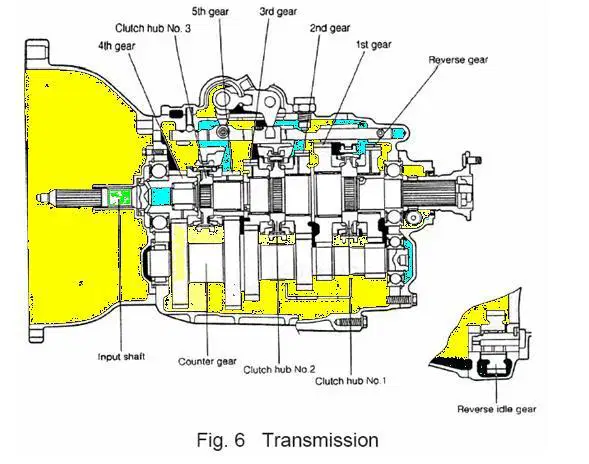

12.
Komponen Sistem Transmisi yang berfungsi untuk meneruskan tenaga dari kopling ke transmisi adalah ...
a)
Input Shaft
b)
Output Shaft
c)
Counter Gear
d)
Idle Gear
13.
Komponen Sistem Transmisi yang berfungsi untuk meneruskan tenaga dari transmisi ke propeler shaft adalah ...
a)
Input Shaft
b)
Output Shaft
c)
Counter Gear
d)
Idle Gear
14.
Komponen Sistem Transmisi yang berfunsi untuk menentukan gear ratio yang berhubungan dengan perubahan percepatan atau momen adalah ...
a)
Ring Gear
b)
Speed Gear
c)
Counter Gear
d)
Idle Gear
15.
Komponen Sistem Transmisi yang berfungsi untuk merubah arah putaran output shaft sehingga berlawanan dengan putaran input shaft (posisi mundur) adalah ...
a)
Ring Gear
b)
Speed Gear
c)
Counter Gear
d)
Idle Gear
16.
Komponen Sistem Transmisi yang berfungsi untuk memindahkan tenaga putar dari input shaft ke gigi-gigi percepatan sesuai dengan penggunaan gigi adalah ...
a)
Ring Gear
b)
Speed Gear
c)
Counter Gear
d)
Idle Gear
17.
Fungsi Synchromesh adalah ...
a)
menyamakan putaran roda -roda gigi yang akan berhubungan
b)
menghentikan putaran roda -roda gigi yang berhubungan
c)
membalikkan putaran roda -roda gigi yang berhubungan
d)
merubah putaran roda -roda gigi yang berhubungan

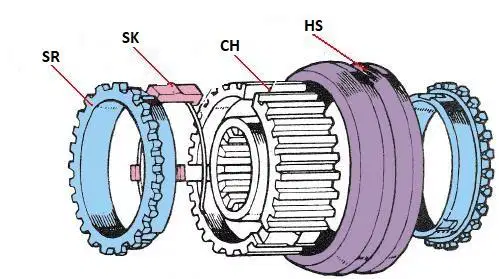

18.
komponen yang memiliki fungsi untuk menyamakan putaran antarasynchromesh dengan roda gigi percepatan dan proses pengereman ditunjukkan oleh ...
a)
SK
b)
CH
c)
SR
d)
HS
19.
Dua buah gigi saling berkaitan A dan B, jumlah gigi A 15 jumlah gigi B 45, jika gigi A menggerakkangigi B maka perbandingan gigi (gear ratio)perkaitan gigi tersebut adalah ....
a)
1 : 1
b)
1 : 3
c)
3 : 1
d)
2 : 1
20.
Pada gambar diatas jumlah gigi roda gigi A, B, C dan D masing-masing 4, 8, 4 dan10 gigi, bila putaran input shaft 2000 rpm maka putaran out put shaft adalah...
a)
400
b)
2500
c)
800
d)
1000
21.
Prinsip kerja dari torque converter adalah …
a)
Merubah energi mekanis dari engine menjadi energi kinetis (oil flow) dan merubahnya lagi menjadi energi mekanis pada shaft outputnya
b)
Merubah tenaga mekanis menjadi energi mekanis sesuai putaran engine
c)
Merubah tenaga kinetis menjadi energi panas dari engine
d)
Merubah tenaga kinetis menjadi energi mekanis, dan merubah lagi menjadi tenaga gerak putar
22.
Komponen yang berfungsi mengatur stator akan berputar atau terkunci tergantung dari arah dorongan minyak pada vane stator dan memungkinkan stator hanya berputar searah dengan poros engkol adalah
a)
one way clutch
b)
turbine shaft
c)
pump impeller shaft
d)
stator shaft
23.
Komponen yang berfungsi menghubungkan putaran engine dan sistem tranmisi pada transmisi otomatis adalah ...
a)
kopling
b)
clutch
c)
differential
d)
torque conventer
24.
Jika beban turbin runner berat sehingga tekanan fluida tetapi tidak mampu memutarkan turbin runner maka ...
a)
kendaraan tetap diam
b)
kendaraan mulai berjalan
c)
kendaraan berjalan lambat
d)
kendaraan berjalan cepat
25.
Jika putaran mesin bertambah dan aliran / tekanan fluida bertambah sehingga turbin runner berputar dan memutarkan input transmisi maka ...
a)
kendaraan tetap diam
b)
kendaraan mulai berjalan
c)
kendaraan berjalan lambat
d)
kendaraan berjalan cepat
26.
Jika putaran mesin bertambah dan aliran / tekanan fluida bertambah sehingga turbin runner berputar dan memutarkan input transmisi, serta stator bekerja menggandakan torsi maka ...
a)
kendaraan tetap diam
b)
kendaraan mulai berjalan
c)
kendaraan berjalan lambat
d)
kendaraan berjalan cepat

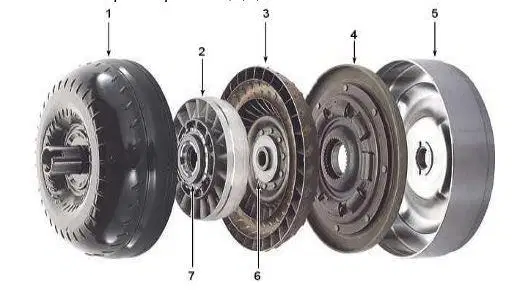

27.
Fungsi komponen yang dapat menggandakan torsi adalah ...
a)
1
b)
2
c)
3
d)
4
e)
5
28.
Komponen yang terhubung dengan poros input dari enjin adalah ...
a)
1
b)
2
c)
3
d)
4
e)
5
29.
Komponen yang menghubungkan antara tranmisi dan enjin sehingga memiliki putaran yang sama adalah ...
a)
1
b)
2
c)
3
d)
4
e)
5
30.
Proses pada gambar tersebut adalah ...
a)
Menghubungkan putaran mesin ke transmisi
b)
Memutuskan putaran mesin ke transmisi
c)
Menurunkan torsi
d)
Menggandakan torsi
e)
5
31.
Pada sistem transmisi otomatis pasangan roda gigi sederhana digantikan oleh ...
a)
Planetary gear
b)
Gearbox
c)
Torque converter
d)
Impeller
32.
Komponen yang berhubungan dengan output shaft pada torque converter adalah...
a)
Ring gear
b)
Pinion gear
c)
Carrier set
d)
Sun gear
33.
Pada mobil dengan transmisi otomatis, perpindahan gigi dilakukan secara otomatis oleh ...
a)
Pegas
b)
Kopling
c)
Torque converter
d)
Aktuator hidrolik
34.
Jika lock-up clutch pada torque converter transmisi otomatis bekerja maka ...
a)
impeller dan turbin memiliki kecepatan putar yang sama
b)
Impeller memiliki kecepatan putar yang lebih besar dari turbin
c)
Impeller memiliki kecepatan putar yang lebih kecil dari turbin
d)
impeller dan turbin mengalami slip
35.
Perhatikan gambar berikut, jika ring gear sebagai penggerak maka yang terjadi pada carier adalah ...
a)
kecepatan turun, arah putaran sama
b)
kecepatan naik, arah putaran sama
c)
kecepatan turun, arah putaran berlawanan
d)
kecepatan naik, arah putaran berlawanan
36.
Perhatikan gambar berikut, jika carier sebagai penggerak maka yang terjadi pada ring gear adalah ...
a)
kecepatan turun, arah putaran sama
b)
kecepatan naik, arah putaran sama
c)
kecepatan turun, arah putaran berlawanan
d)
kecepatan naik, arah putaran berlawanan
37.
Perhatikan gambar berikut kondisi ring gear tetap, jika carier sebagai penggerak bergerak searah jarum jam maka yang terjadi pada sun gear adalah ...
a)
kecepatan turun, arah putaran sama
b)
kecepatan naik, arah putaran sama
c)
kecepatan turun, arah putaran berlawanan
d)
kecepatan naik, arah putaran berlawanan
38.
Perhatikan gambar berikut kondisi ring gear tetap, jika sun gear sebagai penggerak bergerak searah jarum jam maka yang terjadi pada carier adalah ...
a)
kecepatan turun, arah putaran sama
b)
kecepatan naik, arah putaran sama
c)
kecepatan turun, arah putaran berlawanan
d)
kecepatan naik, arah putaran berlawanan
39.
Perhatikan gambar berikut kondisi carier tetap, jika sun gear sebagai penggerak bergerak searah jarum jam maka yang terjadi pada ring gear adalah ...
a)
kecepatan turun, arah putaran sama
b)
kecepatan naik, arah putaran sama
c)
kecepatan turun, arah putaran berlawanan
d)
kecepatan naik, arah putaran berlawanan
40.
Perhatikan gambar berikut kondisi carier tetap, jika ring gear sebagai penggerak bergerak berlawanan arah jarum jam maka yang terjadi pada sun gear adalah ...
a)
kecepatan turun, arah putaran sama
b)
kecepatan naik, arah putaran sama
c)
kecepatan turun, arah putaran berlawanan
d)
kecepatan naik, arah putaran berlawanan
41.
Jenis transmisi CVT menggunakan komponen apa untuk menghubungkan dua pulley yang memiliki variabel diameter ...
a)
Pegas
b)
Steel Belt
c)
Rantai
d)
Gear
42.
Bagaimana cara kerja transmisi CVT untuk mengatur kecepatan putar output ...
a)
Dengan mengubah putaran mesin
b)
Dengan mengganti gear ratio secara manual
c)
Dengan mengubah jarak antara dua pulley
d)
Dengan mengubah diameter dua pulley
43.
CVT merupakan jenis sistem transmisi, CVT merupakan singkatan dari apa ...
a)
Constant Variable Transmission
b)
Control Variable Transmission
c)
Central Variable Transmission
d)
Continuously Variable Transmission
44.
Apa yang dimaksud dengan "pulley atau puli" dalam konteks transmisi CVT ...
a)
Sirkuit kelistrikan yang mengatur transmisi
b)
Komponen yang mengubah tenaga dari mesin ke roda
c)
Bagian dari transmisi CVT yang mengatur rasio percepatan
d)
Bagian dari sistem penggerak yang menghubungkan roda kemudi
45.
Pada transmisi CVT, apa yang dimaksud dengan "puli input" ...
a)
Puli yang terhubung dengan mesin/ torque converter
b)
Puli yang terhubung dengan roda kendaraan
c)
Puli yang mengatur perubahan gigi
d)
Puli yang terhubung dengan propeller shaft
46.
Kelebihan CVT dibandingkan dengan transmisi AT konvensional ...
a)
Akselerasi yang halus
b)
Respon akselerasi yang cepat
c)
Terjadi shift shock
d)
Akselerasi yang teputus-putus
47.
Komponen utama pada transmisi CVT ...
a)
Drive Pulley, Driven Pulley dan Steel Belt
b)
Drive Gear, Driven Gear dan Steel Belt
c)
Sun Gear, Pinion Gear dan Ring Gear
d)
Sun Gear, Carier Gear Set dan Ring Gear
48.
Komponen yang mengubah arah kendaraan mundur pada transmisi CVT ...
a)
Idle Reverse Gear
b)
Planetry Gear
c)
Reverse Gear
d)
Carier Gear Set
49.
Mekanisme perubahan diameter puli secara terus-menerus pada sistem transmisi CVT disebabkan oleh ...
a)
Perubahan tekanan ATF dan coil spring
b)
Perubahan tekanan ATF
c)
Perubahan tekanan coil spring
d)
Perubahan tekanan kopling

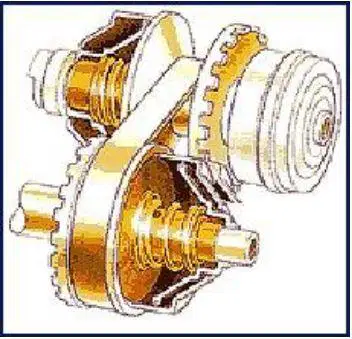

50.
Perhatikan gambar berikut, mekanisme yang terjadi menunjukkan rasio puli ...
a)
High geared ratio
b)
Low geared ratio
c)
Equal geared ratio
d)
Park geared ratio
