Worksheets

SAS_Lintas Mapel_Listrik_2026

Total questions: 50

Worksheet time: 2hrs 43mins

Name
Class
Date
1.

Joko sedang belajar tentang partikel dasar dalam atom. Ia bertanya kepada Faisal, "Partikel dasar pembawa muatan listrik dalam atom adalah..."

a)

Proton

b)

Neutron

c)

Elektron

d)

Inti atom

e)

Ion

2.

Contoh penerapan listrik statis dalam kehidupan sehari-hari adalah...

a)

Lampu menyala

b)

Motor listrik berputar

c)

Sengatan listrik saat Maya menyentuh gagang pintu mobil

d)

Setrika memanaskan pakaian

e)

Komputer bekerja

3.

Dimas sedang belajar tentang listrik bolak-balik (AC) dan bertanya kepada Wawan, "Listrik bolak-balik (AC) dihasilkan oleh..."

a)

Baterai

b)

Sel surya

c)

Generator listrik

d)

Dinamo sepeda

e)

Semua benar

4.

Wawan sedang mencari sumber listrik DC yang paling umum digunakan dalam kehidupan sehari-hari. Dia ingin tahu apa yang sebaiknya dia pilih. Sumber listrik DC yang paling umum digunakan dalam kehidupan sehari-hari adalah...

a)

Generator listrik

b)

Baterai

c)

Aki mobil

d)

Panel surya

e)

Semua benar

5.
Listrik 3 fasa umumnya digunakan pada:
a)
Kamar Kecil
b)
Rumah tangga
c)
Industri besar
d)
Peralatan elektronik kecil
e)
Semua Benar
6.

Di bawah ini yang menunjukan gambar diagram garis tunggal dari saklar seri dan dua lampu yaitu ….

a)

b)

c)

d)

e)

7.

Di bawah ini yang merupakan simbol saklar tukar/hotel adalah ….

a)
b)
c)
d)
e)
8.

Dimas sedang memeriksa instalasi listrik di rumahnya dan menemukan bahwa tegangan yang sering digunakan pada pelanggan perumahan kebanyakan sebesar 220 V yang merupakan tegangan ….

a)

5 phasa

b)

4 phasa

c)

3 phasa

d)

2 phasa

e)

1 phasa

9.

Heri sedang belajar tentang komponen listrik di rumahnya. Dia menemukan beberapa komponen dan ingin tahu nama salah satu dari mereka. Nama komponen listrik berikut ...

a)

Steker

b)

MCB

c)

Fitting

d)

Saklar

e)

Stop Kontak

10.

Gambar dibawah ini yang merupakan simbol lampu adalah ...

a)

b)

c)

d)

e)

11.

Cocokkan Komponen dengan gambar

a)Sakelar Seri
b)Sumber
c)Lampu
d)Sakelar Tunggal
e)sakelar Tukar
f)Kabel Fasa
g)kabel netral
1
2
3
1)
2)
3)
12.

Cocokkan jumlah kabel yang benar pada gambar

a)3 Kabel Fasa
b)2 fasa 1 Netral
c)1 fasa 1 netral
d)2 Netral 1 fasa
e)1 fasa 1 ground
f)3 kabel netral
g)2 kabel fasa
1
2
3
1)
2)
3)
13.

Angga sedang belajar tentang rangkaian listrik. Ia melihat gambar di samping dan bertanya, rangkaian apakah ini?

a)

Diagram sakelar seri

b)

Diagram sakelar ganda

c)

Diagram sakelar tunggal

d)

Diagram sakelar tukar

e)

Diagram sakelar 2 arah

14.

Pilih atau tunjukkan yang mana simbol lampu pada gambar

A
B
C
D
15.

Pilih atau tunjukkan yang mana kabel fasa pada gambar

A
B
C
D
16.

Pilih atau tunjukkan yang mana kabel netral pada gambar

A
B
C
D
17.

Kelompokkan sesuai dengan kategorinya masing-masing

Categorize the following

Bersumber dari Pembangkit Listrik

Digunakan untuk penerangan rumah

1 fasa

3 fasa

Bersumber dari baterai dan atau power supply

kabelnya adalah positif dan negatif

kabel tidak boleh di balik

Listrik AC
Listrik DC
18.

Sebuah rumah memiliki daya listrik terpasang sebesar 900 VA dengan tegangan 220V. Jika pemilik rumah ingin menambah perangkat elektronik yang memiliki daya total 1200 W, maka solusi terbaik yang harus dilakukan adalah...

a)

Menambah jumlah perangkat secara bertahap agar daya tetap stabil

b)

Menggunakan stabilizer agar tegangan tetap konstan

c)

Menggunakan perangkat dengan tegangan lebih rendah

d)

Mengajukan peningkatan daya listrik ke pihak penyedia listrik

e)

Menghubungkan sebagian perangkat langsung ke sumber daya lain

19.

Seorang teknisi ingin mengukur tegangan pada komponen tertentu dalam rangkaian listrik. Namun, setelah memasang multimeter, tiba-tiba rangkaian menjadi tidak berfungsi. Kemungkinan kesalahan yang dilakukan teknisi adalah...

a)

Memasang multimeter dalam mode pengukuran arus secara seri

b)

Memilih rentang tegangan yang terlalu tinggi pada multimeter

c)

Menggunakan probe yang tidak sesuai warna kutubnya

d)

Memasang multimeter secara paralel dengan komponen

e)

Tidak mengkalibrasi multimeter sebelum pengukuran

20.

Konsep awal tentang listrik statis pertama kali diamati oleh seorang filsuf Yunani kuno saat menggosok batu amber dengan kain. Siapakah tokoh yang pertama kali mencatat fenomena ini?

a)
Socrates
b)
Plato
c)
Epicurus
d)
Aristoteles
e)
Thales dari Miletus
21.

Seorang teknisi listrik sedang memasang instalasi kelistrikan di sebuah rumah. Jika mengacu pada standar warna kabel yang umum digunakan dalam instalasi listrik rumah tangga, kabel yang seharusnya digunakan untuk kabel netral adalah...

a)
kuning
b)
hijau
c)
merah
d)
hitam
e)
biru
22.

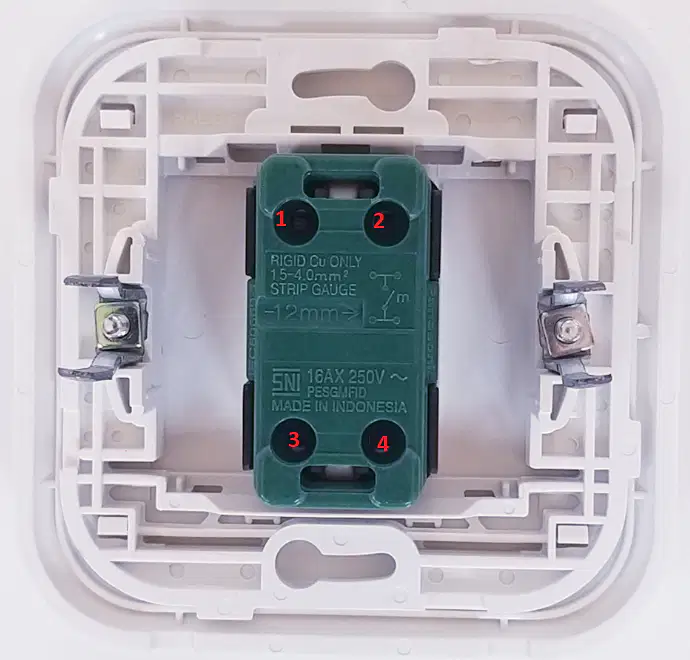

Pilihlah jawaban yang tepat jika melihat pada gambar

a)

Itu adalah sakelar seri, kabel masuk pada nomor 1 dan keluar di nomor 2

b)

Itu adalah sakelar Tunggal, kabel masuk pada nomor 3 dan keluar di nomor 4

c)

Itu adalah sakelar Tunggal, kabel masuk pada nomor 1 dan keluar di nomor 3

d)

Itu adalah sakelar Seri, kabel masuk pada nomor 1 dan keluar di nomor 3

e)

Itu adalah sakelar Tukar, kabel masuk pada nomor 1 dan keluar di nomor 4

23.

Di rumah Agus, pemadaman listrik mendadak sering terjadi, dan ia tidak sendirian! Dedi dan Siti juga merasakannya. Mereka semua ingin memastikan instalasi listrik mereka aman dari kerusakan akibat arus lebih. Nah, tahukah kamu apa fungsi dari MCB yang bisa membantu mereka?

a)

Mengubah tegangan.

b)

Melindungi dari arus lebih.

c)

Menyimpan energi.

d)

Mengukur arus.

e)

Menghasilkan listrik.

24.

Jelaskan dasar listrik tentang apa yang sudah kamu pelajari

4 lines
25.

jawablah pertanyaan berikut , Jelaskan prinsip kerja sakelar Tukar/sakelar Hotel !

4 lines
26.

Berapa nilai hambatan total pada gambar disamping ?

a)

30 ohm

b)

70 ohm

c)

40 ohm

d)

60 ohm

e)

160 ohm

27.

Berapa nilai hasil pengukuran tegangan AC (VAC) dengan skala 50 V pada gambar tersebut.

a)

6 V

b)

22 V

c)

120 V

d)

4 V

e)

20 V

28.

Berapakah nilai pada pengukuran multimeter pada gambar ?

a)
75
b)
25
c)
50
d)
100
e)
150
29.

Berapakah hasil pembaacan multimeter dibawah ini, apabila selector ditempatkan di DCV 10?

a)

0,4 Volt

b)

2 Volt

c)

10 Volt

d)

0,2 Volt

e)

10 Volt

30.

Berapakah hasil pembaacan multimeter dibawah ini, apabila selector ditempatkan di DCV 50?

a)

2,3 Volt

b)

12 Volt

c)

60 Volt

d)

52 Volt

e)

14 Volt

31.

Berapakah hasil pembaacan multimeter dibawah ini, apabila selector ditempatkan di DCV 250?

a)

1,2 Volt

b)

6 Volt

c)

30 Volt

d)

200 Volt

e)

40 Volt

32.

Gambar tersebut merupakan alat ukur....

a)

Komputer

b)

Pendeteksi Jantung

c)

Osiloskop

d)

Megger

e)

Eart thester

33.

Alat ukur listrik yang digunakan untuk mengukur daya listrik

a)
Wattmeter
b)
Voltmeter
c)
Ammeter
d)
Multimeter
e)
Ohmmeter
34.

Diki akan mengukur tegangan DC maka ia akan menggunakan multimeter dan memilih selektor pada.....

a)
ACV
b)
Ohm
c)
Frequency
d)
Capacitance
e)
DCV
35.

gambar disamping adalah alat...

a)

Multimeter Digital

b)

Multimeter Analog

c)

Arus

d)

Tegangan Listrik

e)

ohmmeter

36.

Test probe warna merah berfungsi untuk mengukur muatan .... pada arus DC

a)

Positif (+)

b)

Negatif (-)

c)

Netral

d)

Semua benar

e)

Ground

37.

Tegangan listrik rumah adalah ...

a)

AC

b)

DC

c)

AC/DC

d)

DC/AC

e)

Semua Benar

38.

Tegangan listrik rumah adalah ...

a)

220 V

b)

120 V

c)

12 V

d)

365 V

e)

220 KV

39.

Alat ukur pada gambar adalah ......

a)

Tang Ampere

b)

Ohm Meter

c)

AVOmeter

d)

Voltmeter

e)

amperemeter

40.

pada multimeter, simbol seperti pada gambar adalah ............

a)
Simbol untuk pengukuran frekuensi (Hertz)
b)
Simbol untuk pengukuran resistansi (ohm)
c)
Simbol untuk pengukuran arus listrik (ampere) atau sinyal listrik.
d)

Simbol untuk pengukuran kontinuitas

e)
Simbol untuk pengukuran suhu (Celsius)
41.

pada multimeter, simbol seperti pada gambar adalah ............

a)

Simbol untuk pengukuran tegangan AC

b)
Simbol untuk pengukuran resistansi (ohm)
c)

Simbol untuk pengukuran tegangan DC

d)

Simbol untuk pengukuran kontinuitas

e)

Simbol untuk pengukuran arus AC

42.

pada multimeter, simbol seperti pada gambar adalah ............

a)

Simbol untuk pengukuran tegangan AC

b)
Simbol untuk pengukuran resistansi (ohm)
c)

Simbol untuk pengukuran tegangan DC

d)

Simbol untuk pengukuran kontinuitas

e)

Simbol untuk pengukuran arus AC

43.

Jelaskan perbedaan mendasar antara analog dan digital dalam alat ukur listrik !

4 lines
44.

Apa nama alat pada gambar dan apa fungsinya ?

4 lines
45.

Mengapa penggunaan sepatu kerja yang sesuai sangat penting dalam instalasi listrik? Jelaskan alasan keselamatan yang mendasarinya.

4 lines
46.

Rangkaian penghambat berikut yang memiliki hambatan pengganti paling kecil terdapat pada gambar …......

a)
b)
c)
d)
47.

Arif sedang melakukan percobaan listrik di laboratorium. Ia memiliki dua rangkaian listrik yang berbeda. Pada rangkaian pertama, terdapat sumber tegangan 9 volt dan hambatan 3 ohm, tetapi ia belum mengetahui nilai kuat arusnya. Pada rangkaian kedua, terdapat sumber tegangan 6 volt dan kuat arus 2 A, tetapi ia belum mengetahui nilai hambatannya. Berdasarkan tabel tersebut, maka nilai kuat arus dan hambatan listrik yang tepat adalah .............

a)

I = 27 A dan R = 12 ohm

b)

I = 27 A dan R = 3 ohm

c)

I = 3 A dan R = 12 ohm

d)

I = 3 A dan R = 3 ohm

48.

Dalam sebuah proyek renovasi rumah, Siti sedang mencari komponen listrik yang tepat untuk melindungi sirkuit dari arus lebih. Dia mendengar tentang MCB dan ingin tahu lebih lanjut. KEPANJANGAN MCB YANG BENAR ADALAH

a)

Miniature circuit breaker

b)

Miniature Circle Breaker

c)

Mini Circle burner

d)

Mini Circle Braker

49.

Faisal sedang menjelaskan kepada teman-temannya tentang konsep listrik dinamis dalam fisika.

Ia bertanya, "Apa yang dimaksud dengan listrik dinamis?"

a)

LISTRIK YANG MEMILIKI ALIRAN BATERAI

b)

LISTRIK YANG DAPAT BERGERAK

c)

LISTRIK YANG TIDAK DAPAT BERGERAK

d)

LISTRIK MONOTON

50.

Indah sedang belajar tentang struktur materi di sekolah. Ia menemukan bahwa atom adalah bagian terkecil dari suatu zat. Dalam pelajaran tersebut, ia juga belajar bahwa ada beberapa definisi lain tentang bagian terkecil dari materi. Apa yang dimaksud dengan atom?

a)

bagian terkecil suatu zat

b)

bagian terkecil suatu materi

c)

bagian terkecil suatu struktur

d)

bagian terkecil suatu listrik
