Teknik Pemesinan Bubut XI

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

Pengertian mesin bubut adalah,kecuali.....

a)

mesin perkakas yang proses kerjanya bergerak memutar benda kerja.

b)

menggunakan mata potong pahat (tools) sebagai alat untuk menyayat benda kerja

c)

mesin proses produksi yang dipakai membentuk benda kerja yang berbentuk silindris

d)

Pada prosesnya benda kerja terlebih dahulu dipasang pada chuck

e)

mesin yang digunakan untuk membentuk benda kerja yang berbentuk persegi

2.

Di bawah ini termasuk dalam persiapan kerja adalah.....

a)

Kegiatan penyetelan,pemasangan, pemeriksaan

b)

Penyiapan mesin dan benda kerja

c)

Kegiatan menyiapkan, penyetelan, pemasangan, dan pemeriksaan

d)

Kegiatan menyiapkan alat potong dan alat ukur

e)

kegiatan menyiapkan dan penyetelan

3.

Proses bubut dikenal juga dengan proses

a)

Rolling

b)

Turning

c)

Milling

d)

Fraising

e)

Knurling

4.

Proses pembubutan yang bertujuan untuk memperbesar lubang disebut

a)

Taper

b)

Eksentris

c)

Knuring

d)

Boring

e)

Drilling

5.

Kecepatan putar dari benda kerja yang mengelilingi pahat dalam feet per menit disebut....

a)

Putaran Mesin

b)

Rpm

c)

Kecepatan Potong

d)

Kecepatan Mesin

e)

Kecepatan pemakanan

6.

Hal yang mempengaruhi kekerasan pahat adalah.......

a)

Bentuknya

b)

Pembentukan sudutnya

c)

Jenisnya

d)

Putaran spindel

e)

Bahannya

7.

Berikut adalah peralatan keselamatan kerja yang harus dikenakan oleh operator mesin bubut kecuali

a)

sepatu kerja

b)

pakaian kerja

c)

Pelindung kepala

d)

Kaca mata

e)

Jam tangan

8.

Dalamnya lubang senter yang benar adalah.......

a)

1/4 dari bagian tirus bor senter.

b)

½ dari bagian tirus bor senter

c)

2/3 dari bagian tirus bor senter

d)

Sesuai benda kerja

e)

Seluruh tirus dari bor senter

9.

Untuk menentukan besarnya kecepatan putar mesin pada mesin bubut dapat dihitung dengan menggunakan rumus :

a)

n = Cs / 3,14 x d x 1000

b)

n = Cs / 3,14 x d

c)

n = 3,14 x Cs / d x 1000

d)

n = 3.14 x d / 1000

e)

n = 1000 x Cs / 3,14 x d

10.

Sebuah benda dari aluminium dengan diameter 80 mm akan dibubut halus,bila kecepatan potong bahan tersebut adalah 80 m/menit, maka putaran menjadi.....

a)

320 rpm

b)

640 rpm

c)

80 rpm

d)

480 rpm

e)

20 rpm

11.

Langkah pengeboran lubang yang benar pada mesin bubut adalah ....

a)

memasang benda - menentukan putaran - mengebor senter - mengebor

b)

memasang benda - mengebor senter - menentukan putaran - mengebor

c)

memasang benda - mengebor - mengebor senter - menentukan putaran

d)

memasang benda - mengebor senter - mengebor - menentukan putaran

e)

memasang benda - mengebor - menentukan putaran - mengebor senter

12.

Proses penyayatan ulir segitiga dengan mesin bubut, jika kedudukan pahat bergeser dapat disetel kembali dengan cara ....

a)

memutar tool post sampai pahat tepat

b)

menggeser pahat dengan memutar spindel eretan atas

c)

memutar kepala lepas ke arah benda kerja

d)

menggunakan mal ulir samapai tegak lurus

e)

menggeser eretan memanjang ke arah benda kerja

13.

Pahat bubut yang dipakai untuk membubut bertingkat adalah ….

a)

Pahat alur

b)

Pahat rata

c)

Pahat bentuk

d)

Pahat potong

e)

Pahat tajam

14.

Pada garis ukur gambar kerja tertulis M 14 x 1,25, maka maksud ukuran tersebut secara berurutan adalah ….

a)

M (macam ulir), 14 (jumlah ulir), 1,25 (besar ulir)

b)

M (momen), 14 (diametr luar), 1,25 (kisar)

c)

M (metris), 14 (diameter terbesar), 1,25 (kisar)

d)

M (metris), 14 (diameter dalam), 1,25 (kisar)

e)

M (metris), 14 (diameter terkecil), 1,25 (kisar)

15.

Pemasangan pahat bubut yang menonjol terlalu panjang dari rumahnya/tool post, akan berakibat ....

a)

Ujung pahat mudah tumpul

b)

Hasil penyayatan tidak akan halus

c)

Hasil penyayatan akan bergelombang

d)

Pahat akan mudah patah

e)

Tidak ada pengaruhnya

16.

Finishing pekerjaan bubut salah satunya adalah champer, tujuannya adalah ….

a)

Benda supaya halus

b)

Benda supaya mengkilat

c)

Benda supaya tidak tajam

d)

Benda supaya terpingul

e)

Benda supaya baik

17.

Untuk meninggikan pahat yang terlalu rendah, bagian bawah pahat harus terganjal secara merata. Pengganjalan harus merata ini dimaksudkan untuk menghindari ….

a)

Hasil tidak rata

b)

Benda tidak tersayat habis

c)

Momen yang bekerja pada pahat besar

d)

Patahnya pahat

e)

Rusaknya benda

18.

Kondisi permukaan penampang benda kerja yang dihasilkan apabila penyetelan pahat bubut tidak setinggi senter adalah ....

a)

Permukaan rata

b)

Permukaan menonjol ditengah

c)

Permukaan cekung

d)

Permukaan cembung

e)

Permukaan bergelembung

19.

Klasifikasi alat potong berdasarkan bahanya adalah

a)

kabida dan HSS

b)

HSS dan sianida

c)

karbida dan sianida

d)

titanium dan sianida

e)

batu giok dan silica

20.

Satuan cutting speed mesin bubut adalah

a)

m/mm

b)

putaran/menit

c)

m/menit

d)

putaran/detik

e)

langkah/menit

21.

Untuk dapat menghitung besarnya kecepatan potong harus dkietahui

a)

arus listrik mesin

b)

setelan mesin

c)

nama operatornya

d)

diameter bahan

e)

tegangan pada mesin

22.

Bagian mesin bubut yang digunakan untuk menjepit benda kerja adalah

a)

chuck

b)

arbor

c)

eretan

d)

tool post

e)

tail stock

23.

Bagian mesin bubut yang digunakan untuk tempat pahat adalah

a)

chuck

b)

arbor

c)

eretan

d)

tool post

e)

tail stock

24.

Cekam di bagi menjadi 2, yaitu

a)

self centering chuck and independent chuck

b)

independent chuck and general chuck

c)

self centering chuck and tool chuck

d)

head chuck and tail chuck

e)

three jaws chuck and two jaws chuck

25.

Center drill digunakan untuk…

a)

menitik benda kerja yang akan di bor

b)

menggaris benda kerja yang akan di potong

c)

mengebor pusat benda kerja

d)

mengukur kecepatan putar

e)

menahan benda kerja yang akan di bubut

26.

Bagian yang berfungsi untuk mengatur sistim putaran mesin disebut

a)

kepala tetap

b)

kepala lepas

c)

eretan atas

d)

eretan lintang

e)

eretan atas

27.

Yang termasuk perlengkapan/peralatan bantu mesin bubut adalah

a)

Eretan memanjang

b)

Kepala tetap

c)

Kepala lepas

d)

Senter putar

e)

Poros pembawa

28.

Bagian mesin bubut yang berfungsi untuk mengatur tebal tipis sayatan adalah

a)

Eretan atas

b)

Eretan lintang

c)

Kepala tetap

d)

Kepala lepas

e)

Pembawa

29.

Kecepatan putaran mesin bubut diatur menggunakan...

a)

Handle putar

b)

Tuas pengatur

c)

Knop putar

d)

Tombol pengatur

e)

Kepala tetap

30.

Pemasangan pahat harus...

a)

Sejajar senter

b)

Setinggi senter

c)

Tegak lurus senter

d)

Di atas senter

e)

Di bawah senter

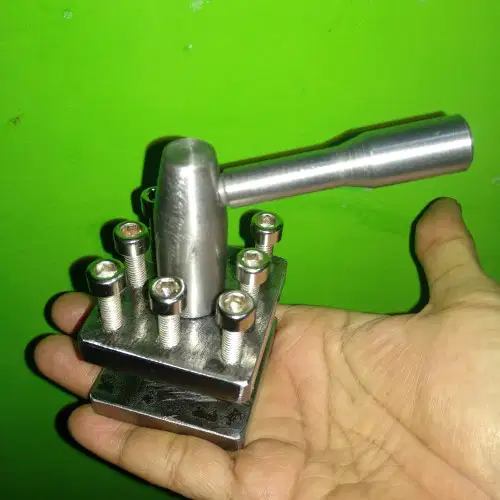

31.

Bagian mesin bubut ini disebut.....

a)

Eretan

b)

Tool post

c)

Tail stock

d)

Steady rest

e)

Main spindle

32.

Berapa hasil pengukuran jangka sorong di atas…

a)

9, 60 mm

b)

10, 60 mm

c)

11, 60 mm

d)

11, 65 mm

e)

10, 65 mm

33.

Berapakah hasil pembacaan jangka sorong dengan tingkat ketelitian 0,05 mm di bawah ini …

a)

37,35 mm

b)

37,45 mm

c)

37,55 mm

d)

37,65 mm

e)

37,75 mm

34.

Berapakah yang ditunjukkan hasil pengukuran dengan jangka sorong dengan ketelitian 0,05

a)

103,30

b)

103,35

c)

103,31

d)

103,32

e)

103,33

35.

Pahat bubut yang dipakai untuk membubut bertingkat adalah ….

a)

Pahat alur

b)

Pahat rata

c)

Pahat bentuk

d)

Pahat potong

e)

Pahat tajam

36.

Finishing pekerjaan bubut salah satunya adalah champer, tujuannya adalah ….

a)

Benda supaya halus

b)

Benda supaya mengkilat

c)

Benda supaya tidak tajam

d)

Benda supaya tajam

e)

Benda supaya baik

37.

Macam bentuk hasil pekerjaan kartel, antara lain adalah ….

a)

Sejajar

b)

Lurus, silang

c)

Lurus, sejajar

d)

Searah

e)

Berlawanan

38.

Hal-hal membahayakan yang dapat terjadi pada setiap proses penyayatan pada kerja bubut adalah, kecuali ....

a)

Percikan tatal/chip bekas sayatan

b)

Benda kerja terlempar dari cekam

c)

Pahat tumpul

d)

Sabuk/belt penggerak putus

e)

Tumbukan antara rahang cekam dengan rumah pahat

39.

Untuk meninggikan pahat yang terlalu rendah, bagian bawah pahat harus terganjal secara merata. Pengganjalan harus merata ini dimaksudkan untuk menghindari ….

a)

Hasil tidak rata

b)

Benda tidak tersayat habis

c)

Momen yang bekerja pada pahat besar

d)

Patahnya pahat

e)

Rusaknya benda

40.

Syarat utama untuk mengubah putaran mesin bubut adalah…

a)

Mesin dalam kondidi hidup

b)

Mesin dalam kondisi mati

c)

Mesin dalam putaran tinggi

d)

Mesin hidup dalam putaran rendah

e)

Semua benar
