WorksheetsUH Dial kaliper dan outside micrometer
Total questions: 17
Worksheet time: 17mins

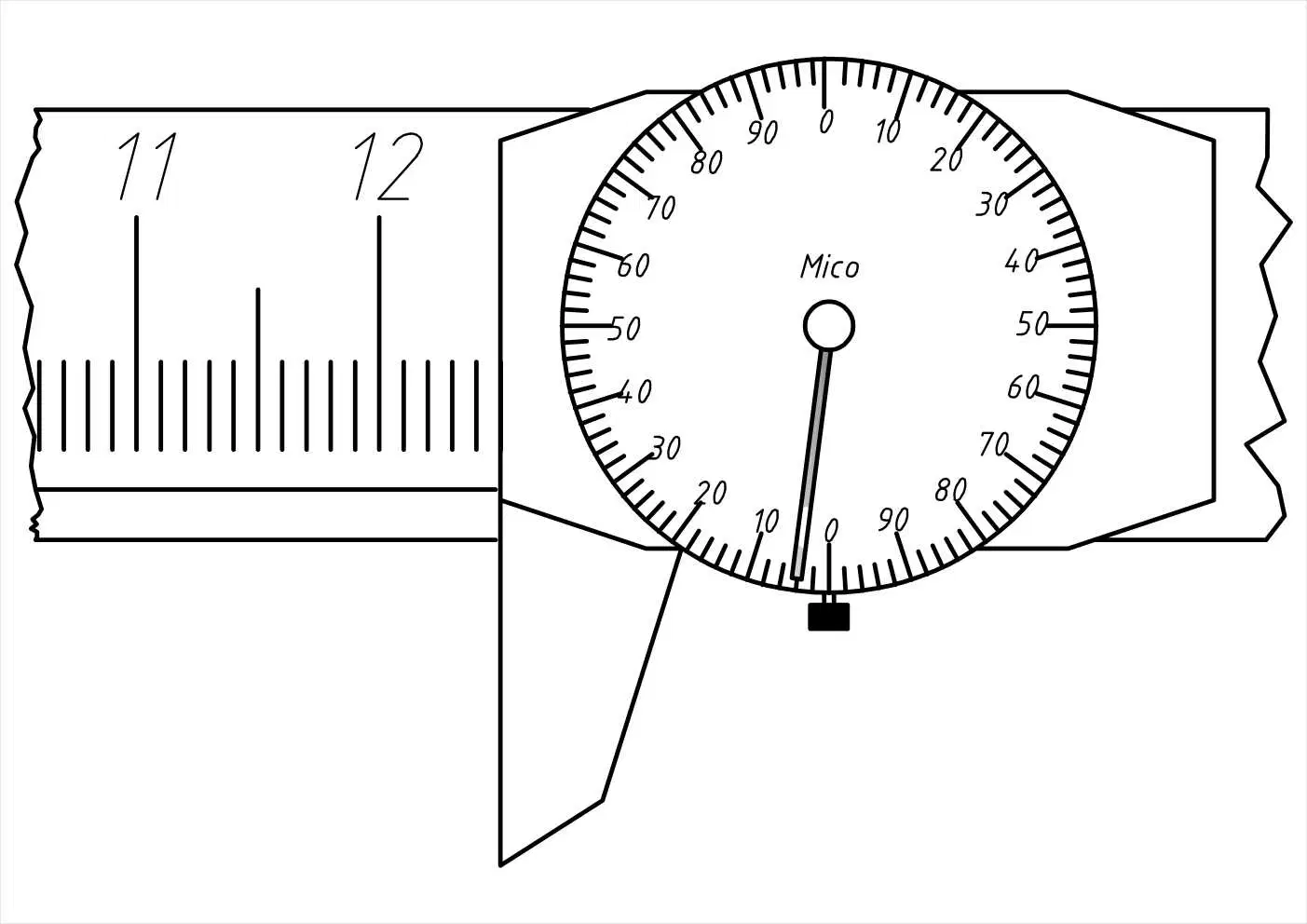

Menunjukkan ukuran berapakah dari gambar dial kaliper tersebut ?
(a)

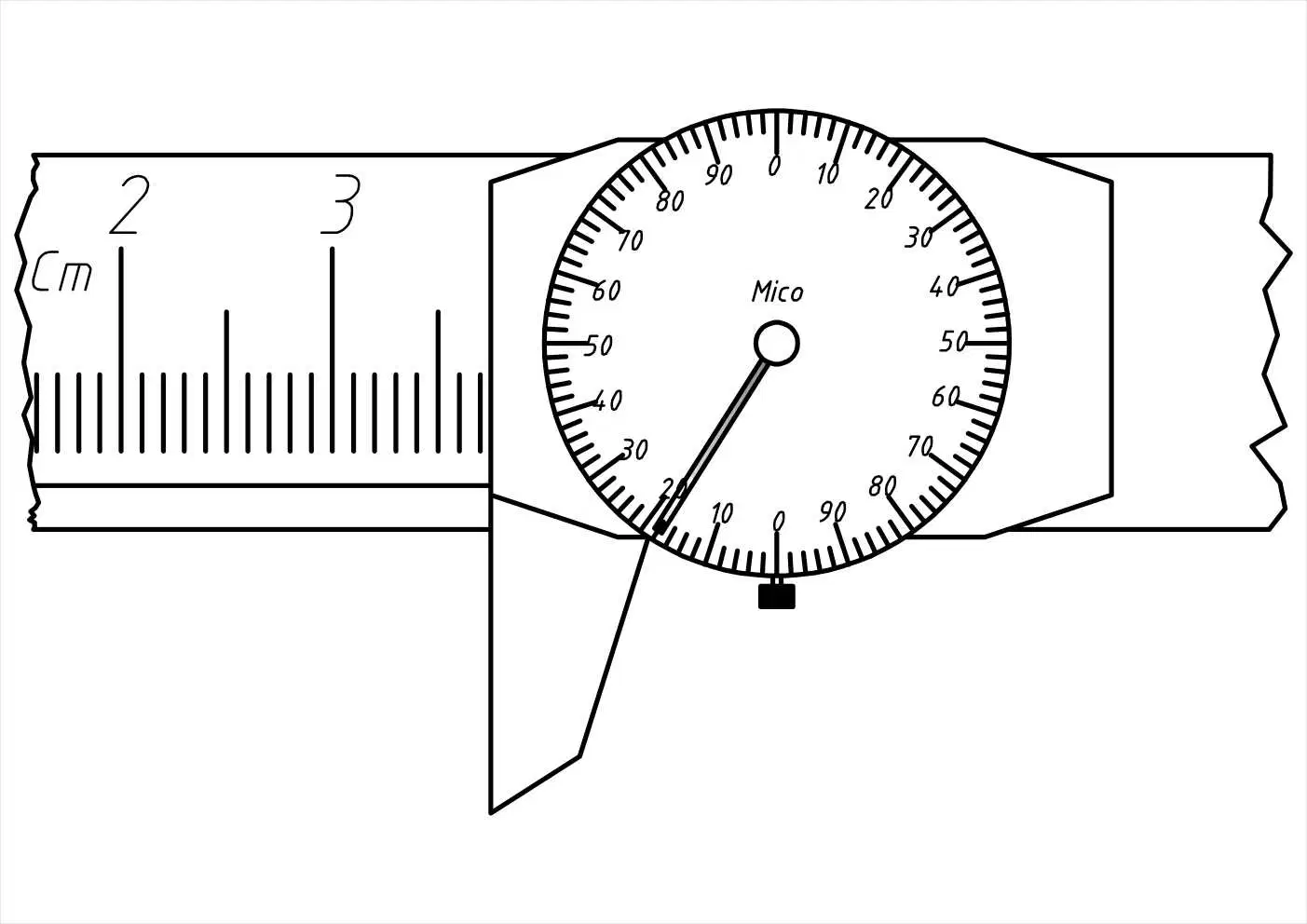

Menunjukkan ukuran berapakah dari gambar dial kaliper tersebut ?
(a)

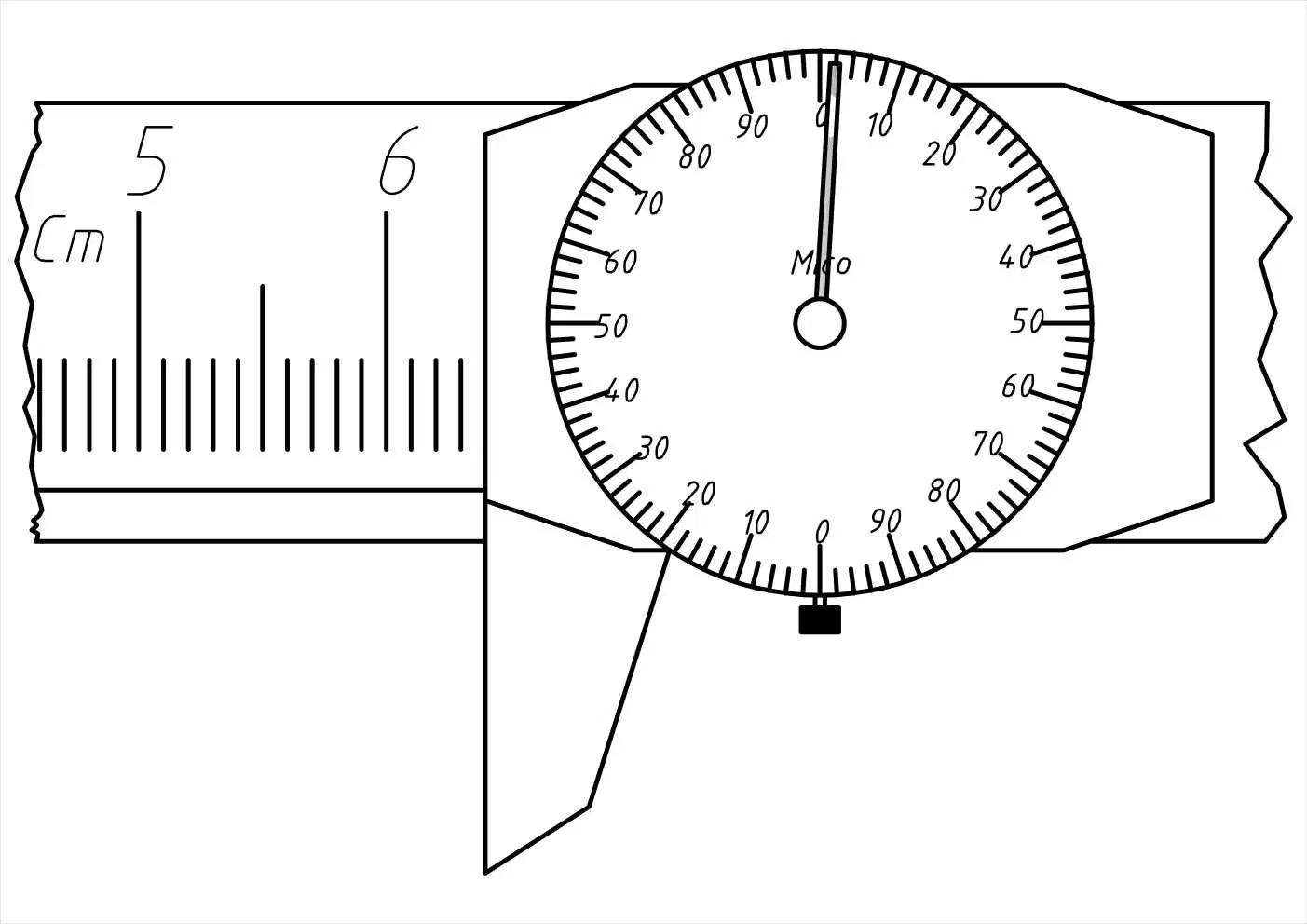

Menunjukkan ukuran berapakah dari gambar dial kaliper tersebut ?
(a)
Menunjukkan ukuran berapakah dari gambar dial kaliper tersebut ?
(a)
Menunjukkan ukuran berapakah dari gambar dial kaliper tersebut ?
(a)
Menunjukkan ukuran berapakah dari gambar dial kaliper tersebut ?
(a)
Menunjukkan ukuran berapakah dari gambar dial kaliper tersebut ?
(a)

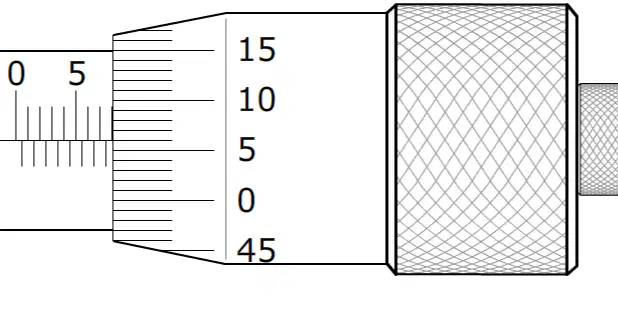

Menunjukkan ukuran berapakah dari gambar outside micrometer tersebut ?
(a)

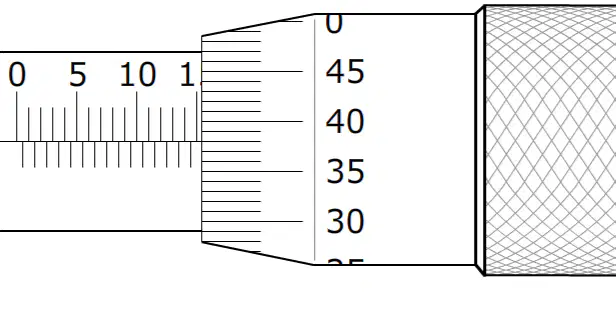

Menunjukkan ukuran berapakah dari gambar outside micrometer tersebut ?
(a)
Menunjukkan ukuran berapakah dari gambar outside micrometer tersebut ?
(a)
Menunjukkan ukuran berapakah dari gambar outside micrometer tersebut ?
(a)
Menunjukkan ukuran berapakah dari gambar outside micrometer tersebut ?
(a)
Menunjukkan ukuran berapakah dari gambar outside micrometer tersebut ?
(a)
Apakah nama bagian outside micrometer tersebut pada nomor 1 , 5, dan 6 !
Cocokkan nama dan fungsinya dibawah ini !
berfungsi sebagai titik referensi untuk penempatan benda yang akan diukur
Anvil
berfungsi untuk mengunci posisi poros geser setelah pengukuran dilakukan
Lock Nut
berfungsi untuk memberikan tekanan pada benda dengan menggerakan poros geser
Ratchet
untuk menggerakkan poros geser dan terdapat skala nonius
Thimble
terdapat skala utama yang digunakan sebagai acuan awal saat pengukuran
Sleeve
Apakah nama alat ukur tersebut !
Depth Micrometer
Outside Micrometer
Inside Micrometer
Bagaimanakah langkah - langkah penggunaan outside micrometer !
Bersihkan moving anvil dan fixed anvil lalu Periksa kesejajaran garis nol pada skala vernier dengan garis referensi skala utama
Tempelkan benda kerja yang diukur pada anvil
Putar thimble sampai spindle mendekati bidang ukur benda kerja
Putar ratchet sampai spindle menyentuh benda kerja, dengan indikasi rachet berbunyi 2 klik 2 kali
Lihat hasil ukuran dengan posisi parallel atau segaris dengan skala ukur yang dibaca
