Gambar berikut merupakan bagian dari alat ukur Avometer, apa nama dari bagian tersebut….
Probe.
Terminal pengukur.
Selektor batas ukur.
Pengatur jarum.
Battery
Pada sistem kelistrikan body pada umumnya urutan arus dari battery ke beban meliputi….
Switch, Fuse, Fusible Link, Beban.
Switch, Fusible Link, Fuse, Beban.
Fuse, Fusible Link, Switch, Beban.
Fusible Link, Fuse, Switch, Beban.
Switch, Fuse, Fusible Link, lampu
Dalam melepas baterey dari mobil, sebaiknya yang dilepas dulu adalah terminal….
Terminal negatif
Terminal Positif
Terminal positif atau negatif sama saja
Semuanya benar
Terminal fuse
Komponen sistem lampu tanda belok yang berfungsi agar lampu bisa mati nyala secara otomatis adalah…..
Flasher.
Transistor.
Relay.
Kapasitor.
Switch
Alat untuk menguji berat jenis elektrolit adalah ….
Ampere meter
Hydrometer
Load tester
Multimeter
Indicator lamp
Untuk menghindari kerusakan akibat terjadinya hubungan singkat/kesalahan pemasangan pada system kelistrikan maka perlu dipasang….
Relay
Isolator
Fuse
Contractor
Regulator

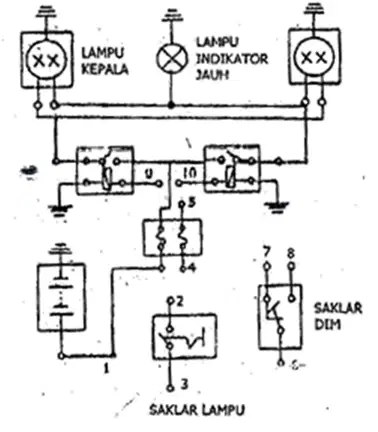

Untuk mengoperasikan lampu dekat, maka rangkaian harus dihubungkan melalui terminal ....
1 - 3 - 2 - 6 - 4 - 9
1 - 2 - 3 - 4 - 5 - 10
1 - 2 - 3 - 6 - 7 - 9
1 - 3 - 2 - 4 - 5 - 10
1 - 3 - 2 - 4 - 5 - 9
Apabila ketika kita menyalakan lampu kendaran tiba-tiba lampu tersebut meredup dan setelah mesin dimatikan, kendaraan sulit dihidupkan, sebutkan kemungkinan kerusakan apa yang terjadi, kemudian apa yang harus kita lakukan?
Saklar Rusak
Battery Rusak
Relay Rusak
Fuse Putus
Kabel Terputus
Apabila lampu tanda belok (sein) dinyalakan tetapi lampu mati satu di bagian belakang kanan dan semua lampu tidak berkedip, sebutkan kemungkinan apa saja penyebab yang terjadi?
Battery drop
Saklar rusak
flaser rusak
Fuse putus
Kabel Terputus
Apabila anda memiliki Relay kemudian pada terminal 30 diberi arus positif, terminal 87 diberi arus negatif, terminal 85 diberi arus positif dan terminal 86 diberi arus positif maka apa yang terjadi pada relay tersebut?
Relay Bekerja Normal
Relay Tidak Bekerja
Relay Rusak
Relay hanya berbunyi tetapi tidak mengalirkan arus listrik
Relay menjadi Konslet dan rusak
Rangkaian Kelistrikan bodi memiliki beberapa sistem/rangkaian didalamnya, dimana macam-macam rangkaian memiliki komponen yang berbeda atau sama, apabila kita menggunakan flasher berarti kita akan membuat rangkaian?
Rangkaian Lampu Kepala
Rangkaian Lampu Kota
Rangkaian Lampu Tanda Belok
Rangkaian Central Lock
Rangkaian Power Window
Jelaskan urutan aliran arus kelistrikan mulai baterai hingga relay, ketika saklar lampu kepala diposisikan pada posisi lampu dekat?
Baterai -> Fuse -> Kunci Kontak -> terminal 56 saklar -> terminal 56a saklar -> terminal 85 relay -> terminal 86 menuju ground
Baterai -> Fuse -> Kunci Kontak -> terminal 56 saklar -> terminal 56b saklar -> terminal 85 relay -> terminal 86 menuju ground
Baterai -> Fuse -> Kunci Kontak -> terminal 56a saklar -> terminal 56 saklar -> terminal 85 relay -> terminal 86 menuju ground
Baterai -> Fuse -> Kunci Kontak -> terminal 56 saklar -> terminal 56a saklar -> terminal 87 relay -> terminal 85 menuju ground
Baterai -> Fuse -> Kunci Kontak -> terminal 56a saklar -> terminal 85 relay -> terminal 86 menuju ground
Jelaskan urutan aliran arus kelistrikan mulai baterai hingga relay, ketika saklar lampu kepala diposisikan pada posisi lampu jauh?
Baterai -> Fuse -> Kunci Kontak -> terminal 56 saklar -> terminal 56a saklar -> terminal 85 relay -> terminal 86 menuju ground
Baterai -> Fuse -> Kunci Kontak -> terminal 56 saklar -> terminal 56b saklar -> terminal 85 relay -> terminal 86 menuju ground
Baterai -> Fuse -> Kunci Kontak -> terminal 56b saklar -> terminal 56 saklar -> terminal 85 relay -> terminal 86 menuju ground
Baterai -> Fuse -> Kunci Kontak -> terminal 56 saklar -> terminal 56a saklar -> terminal 86 relay -> terminal 85 menuju ground
Baterai -> Fuse -> Kunci Kontak -> terminal 56a saklar -> terminal 85 relay -> terminal 86 menuju ground
Jelaskan urutan aliran arus kelistrikan mulai baterai relay, hingga lampu kepala ketika saklar lampu kepala diposisikan pada posisi lampu dekat?
Baterai -> terminal 30 relay -> terminal 87 relay -> Lampu Kepala -> Ground
Baterai -> terminal 87 relay -> terminal 86 relay -> Lampu Kepala -> Ground
Baterai -> Saklar -> Relay -> Lampu Kepala -> Ground
Baterai -> terminal 85 relay -> terminal 86 relay -> Lampu Kepala -> Ground
Baterai -> terminal 86 relay -> terminal 85 relay -> Lampu Kepala -> Ground
Jelaskan alur kelistrikan mulai baterai hingga lampu kota ketika saklar lampu kota pada posisi on?
Baterai -> Fuse -> Saklar lampu kota -> terminal 85 relay -> terminal 86 relay -> Ground
Baterai -> Fuse -> Terminal 30 relay -> Terminal 87 Relay -> Lampu Indikator -> Lampu Kota -> Ground
Baterai -> Fuse -> Saklar lampu kota -> terminal 85 relay -> terminal 87 relay -> Ground
Baterai -> Fuse -> Saklar lampu kota -> terminal 30 relay -> terminal 86 relay -> Ground
Baterai -> Fuse -> Saklar lampu kota -> terminal 85 relay -> terminal 87 relay -> Ground
Jelaskan aliran arus listrik ketika lampu hazard dihidupkan sesuai dengan wiring diagram dibawah ini?
Baterai -> Fuse -> Saklar Hazard -> Flasher -> Saklar Hazard -> Lampu Indikator -> Lampu tanda belok
Baterai -> Saklar Hazard -> Flasher -> Saklar Hazard -> Lampu Indikator -> Lampu tanda belok
Baterai -> Fuse -> Flasher -> Saklar Hazard -> Lampu Indikator -> Lampu tanda belok
Baterai -> Fuse -> Saklar Hazard -> Flasher -> Lampu Indikator -> Lampu tanda belok
Baterai -> Saklar Hazard -> Flasher -> Lampu Indikator -> Saklar Hazard -> Lampu tanda belok
Jelaskan tujuan dari masing-masing terminal pada relay dengan 4 kaki?
Terminal 30 -> Positif Aki Terminal 85 -> Negatif Aki Terminal 86 -> Saklar Terminal 87 -> Komponen Kelistrikan
Terminal 30 -> Negatif Aki Terminal 85 -> Positif Aki Terminal 86 -> Saklar Terminal 87 -> Komponen Kelistrikan
Terminal 30 -> Saklar Terminal 85 -> Negatif Aki Terminal 86 -> Positif Aki Terminal 87 -> Komponen Kelistrikan
Terminal 30 -> Positif Aki Terminal 85 -> Komponen Kelistrikan Terminal 86 -> Saklar Terminal 87 -> Negatif Aki
Terminal 30 -> Negatif Ak
Jelaskan cara kerja relay dengan 4 kaki?
Ketika terminal 30 mendapatkan arus dari saklar dan terminal 86 diberikan arus negatif dari aki maka akan terjadi kemagnetan pada relay sehingga terminal 85 relay bisa menyalurkan arus dari baterai menuju komponen melalui terminal 87
Ketika terminal 87 mendapatkan arus dari saklar dan terminal 86 diberikan arus negatif dari aki maka akan terjadi kemagnetan pada relay sehingga terminal 30 relay bisa menyalurkan arus dari baterai menuju komponen melalui terminal 85
Ketika terminal 85 mendapatkan arus dari saklar dan terminal 30 diberikan arus negatif dari aki maka akan terjadi kemagnetan pada relay sehingga terminal 86 relay bisa menyalurkan arus dari baterai menuju komponen melalui terminal 87
Ketika terminal 85 mendapatkan arus dari saklar dan terminal 86 diberikan arus negatif dari aki maka akan terjadi kemagnetan pada relay sehingga terminal 30 relay bisa menyalurkan arus dari baterai menuju komponen melalui terminal 87
Ketika terminal 87 mendapatkan arus dari saklar dan terminal 86 diberikan arus negatif dari aki maka akan terjadi kemagnetan pada relay sehingga terminal 30 relay bisa menyalurkan arus dari baterai menuju komponen melalui terminal 85
Jelaskan tujuan dari masing-masing terminal pada simbol flasher dbawah ini?
B -> Negatif Baterai L -> komponen C -> Ground
B -> Positif Baterai L -> komponen C -> Ground
B -> Komponen L -> Positif Baterai C -> Ground
B -> Ground L -> komponen C -> Positif Baterai
B -> Ground L -> Fuse C -> Positif Baterai
Komponen Kelistrikan yang berfungsi untuk mengamankan system kelistrikan Ketika terjadinya hubungan singkat adalah
Relay
Fuse
Saklar
Flasher
Indikator Lamp
Komponen yang berfungsi menghubungkan dan memutuskan arus Listrik sesuai dengan kebutuhan adalah
Relay
Sekering
Saklar
Flasher
Indikator Lamp
Komponen yang berfungsi untuk membuat lampu berkedip dalam beberapa periode tertentu adalah
Relay
Sekering
Saklar
Flasher
Indikator Lamp
Apabila anda akan membuat wiring diagram kelistrikan kemudian anda menemukan gambar seperti dibawah ini, merupakan symbol dari komponen apa gambar dibawah ini
Lampu Indikator
Lampu Tanda Belok
Lampu Rem
Lampu Mundur
Lampu Kepala
Apabila anda akan membuat wiring diagram kelistrikan kemudian anda menemukan gambar seperti dibawah ini, apakah maksud simbol gambar dibawah ini
Baterai
Positif baterai
Massa
Beban
Fuse
Komponen Central Lock yang memiliki fungsi untuk mengontrol kondisi actuator lain yang biasanya terletak pada bagian pengemudi adalah
Central Lock Modul
Control Modul
Aktuator Utama
Aktuator Tambahan
Remote
Komponen Central Lock yang memiliki fungsi untuk menerima sinyal, mengontrol serta mengendalikan seluruh kerja actuator adalah
Central Lock Modul
Sekering
Aktuator Utama
Aktuator Tambahan
Remote
Brian seorang mekanik, dia sedang merangkai system central lock pada mobil, setelah itu dia mendapatkan masalah yaitu central lock hanya bisa digunakan ketika pengunci pada pengemudi dioperasikan, tetapi saklar tidak berfungsi, setelah diperiksa pada komponen actuator, kabel-kabel dan control lock modul tidak bermasalah, berdasarkan kejadian tersebut apakah yang sedang terjadi
Control Lock Modul Rusak
Central Lock tidak bermasalah
Saklar central lock bermasalah
Sekering putus
Actuator utama rusak
Brian seorang mekanik, dia sedang merangkai system central lock pada mobil, setelah itu dia mendapatkan masalah yaitu central lock tidak bisa digunakan meskipun sudah dirangkai sesuai dengan wiring yang di tetapkan, kemudian brian mengecek kondisi sekering, actuator utama, actuator tambahan, baterai dan control lock modul tidak bermasalah, berdasarkan kejadian tersebut apakah yang sedang terjadi
Kabel terlalu panjang
Remote bermasalah
Kabel tidak terhubung dengan benar
Control Lock Modul Rusak
Actuator rusak
Komponen central lock yang memiliki fungsi mengamankan komponen Ketika terjadi konsleting atau kelebihan arus Listrik masuk adalah
Central lock modul
Fuse
Relay
Saklar
Baterai
Apabila dalam merangkai central lock terdapat kode W, Br, G, R, apakah maksud dari kode tersebut?
W: Kuning Br: Hijau G: Hitam R: Mundur
W: Hitam Br: Merah Bl:Biru R: Kuning
W: Putih Br: Biru G: Hitam R: Merah
W: Putih Br: Coklat G: Hijau R: Merah
W: Putih Br: Coklat G: Blink R: Merah
Sistem yang membantu pengemudi dalam mengoperasikan kaca pintu adalah
SIstem Central Lock
Sistem Electrik Miror
Sistem Power Window
Sistem Kelistrikan Tambahan
Sistem Saklar
Apabila anda seorang mekanik kemudian menemukan symbol pada rangkaian power window seperti dibawah ini, kemudian anda diminta untuk menjelaskan cara kerja dari komponen itu, apabila terminal 86 diberi sumber dari fuse, kemudian terminal 85 diberi arus dari saklar apakah yang akan terjadi
Terminal 30 tetap terhubung dengan terminal 87a
Terminal 30 menjadi terhubung dengan terminal 87
Terminal 30 menjadi terhubung dengan terminal 85
Terjadi konsleting
Terminal 87a menjadi terhubung dengan terminal 87
Pada system power window terdapat saklar on/off, jelaskan fungsi dan cara kerja saklar tersebut
Berfungsi sebagai pengaman kendaaraan dari maling, cara kerjanya Ketika saklar di posisi off seluruh system power window tidak bisa digunakan
Berfungsi sebagai pengaman penumpang, cara kerjanya Ketika saklar di posisi off seluruh system power window tidak bisa digunakan
Berfungsi sebagai pengaman penumpang, cara kerjanya Ketika saklar di posisi off seluruh power window pada pintu penumpang tidak bisa digunakan
Berfungsi sebagai aksesoris tambahan, cara kerjanya Ketika saklar di posisi off seluruh power window pada pintu penumpang tidak bisa digunakan
Berfungsi sebagai pengaman kendaaraan dari kecelakaan, cara kerjanya Ketika saklar di posisi off seluruh power window pada pintu penumpang tidak bisa digunakan
Apabila Ketika merangkai system power window kemudian anda menemukan symbol seperti ini, symbol komponen apakah ini
Saklar Pengemudi
Saklar Penumpang
Relay
Flasher
Control Modul
Apabila Ketika merangkai system power window kemudian anda menemukan symbol seperti ini, symbol komponen apakah ini
Saklar Pengemudi
Saklar Penumpang
Relay
Flasher
Control Modul
