WorksheetsPKK 1
Total questions: 40
Worksheet time: 1hrs 3mins
Komponen di samping disebut?
Potensiometer
Transistor
Arduino
IC
Jenis Resistor yang berguna untuk mendeteki sinar disebut ...
LDR
Potensiometer
Trimpot
LED
Komponen-komponen dibawah ini yang termasuk kedalam bagian komponen aktif adalah ....
SCR, Transistor, Kapasitor
Thyristor, Kapasitor,Dioda
Resistor, Kapasitor, Induktor
Transistor, Dioda, IC
Berapakah nilai resistor di samping?
10 M Ohm 10%
1M Ohm 10%
100 K Ohm 10%
10K Ohm 10%
Komponen yang ditunjukan pada gambar di samping adalah ....
Transistor jenis PNP
Transistor jenis NPN
Diode Zener
Diode Varactor
Fungsi dioda pada rangkaian elektronika adalah ....
sebagai penyearah
sebagai filter
sebagai penguat arus
sebagai penguat tegangan
Gambar di samping adalah simbol dari komponen ....
induktor
kapasitor
dioda
transistor
Trafo yang berfungsi untuk menurunkan tegangan adalah ….
Step-up
Step-down
CT
variable
Nilai resistor 820 Ω + 1 % ; mempunyai warna-warna gelang ….
Merah; abu-abu; hitam; coklat; coklat
Abu-abu; merah; hitam; hitam; coklat
Abu-abu; ungu; merah; emas
Abu-abu; ungu; emas. emas
Nilai R total pada rangkaian di samping adalah ....
500 Ohm
250 Ohm
1,5K Ohm
50 Ohm
Sebuah motor DC memiliki spesifikasi 12 V, 120 RPM. Yang dimaksud dengan RPM adalah ....
Tegangan kerja motor apabila memakai sumber tegangan AC
Kekuatan maksimal yang dapat dihasilkan motor
Putaran motor per menit
Energi yang dibutuhkan motor untuk berputar
Nilai R total pada rangkaian di samping adalah ....
0 Ohm
1K Ohm
5K Ohm
1M Ohm
Nilai R total pada rangkaian di samping adalah ....
2,9K Ohm
3,4K Ohm
400 Ohm
4K ohm
Nilai R total pada rangkaian di samping adalah ....
3,2K Ohm
6,7K Ohm
2200 Ohm
2500 Ohm

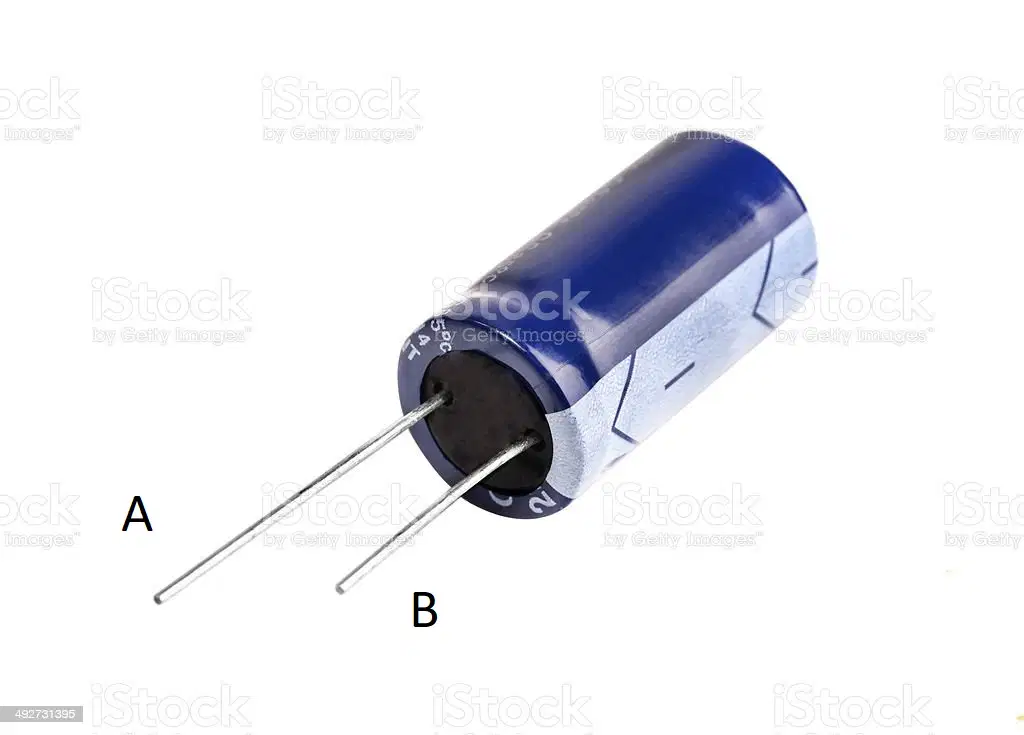

Pernyataan yang benar sesuai dengan gambar di samping adalah ....
Kaki A harus dihubungkan dengan sumber tegangan negatif
Kaki B harus dihubungkan dengan sumber tegangan negatif
sumber tegangan positif dapat dihubungkan ke kaki A atau B
semua salah
1 Farad = ................... µF (mikro Farad)
1000000
1000
100
10
Simbol di samping adalah simbol dari ....
Alat yang berfungsi untuk memampatkan udara adalah?
Kompresor
Pneumatik
Hidrolik
Genset
Logika yang ditunjukan oleh rangkaian pada gambar di samping adalah ....
AND
NAND
OR
NOR
Logika yang ditunjukan oleh rangkaian pada gambar di samping adalah ....
AND
OR
NAND
NOR
Suatu jenis sensor yang berfungsi untuk mendeteksi gerakan dari bagian mesin yang menyentuh roller sehingga kontak-kontak yang ada pada bagian dalamnya ikut bekerja adalah ....
Saklar
Tombol
Limit switch
Proximiti switch
Agar sistem pneumatik tidak mengalami korosi, maka udara yang masuk kedalam sistem pneumatik harus...
Bersih dan lembab
Bersih dan kering
Bersih dan bertekanan
Bersih dan dingin
Fluida yang digunakan untuk sistem pneumatik adalah ....
udara
minyak
listrik
air
Komponen yang ditunjukan pada gambar di samping adalah ....
single acting cylinder
double acting cylinder
rodless cylinder
rotating cylinder
Pada saat silinder dalam posisi minimum, pernyataan yang benar adalah ....
reed switch 1 aktif atau dalam kondisi normally open
reed switch 1 aktif atau dalam kondisi normally close
reed switch 2 aktif atau dalam kondisi normally close
reed switch 2 aktif atau dalam kondisi normally open
Suatu peralatan yang berfungsi untuk mendeteksi gejala-gejala atau sinyal-sinyal yang berasal dari perubahan suatu energi seperti energi listrik, energi fisika, energi kimia, energi biologi, energi mekanik dan sebagainya merupakan pengertian dari .....
Tranduser
Aktuator
Sensor
Aktuator
Perangkat yang bekerja untuk mengubah sinyal listrik menjadi bentuk gerak yang nyata disebut ....
Sensor
Aktuator
Transducer
PLC
Pada sistem kendali PLC, komponen yang berfungsi untuk menerima sinyal dari dunia luar dan
mengubahnya menjadi sinyal digital adalah ...
Input
Output
CPU
Memory
Pada sistem kendali PLC, komponen yang berfungsi untuk memproses sinyal dari input dan
menghasilkan sinyal untuk output adalah ...
Input
Output
CPU
Memory
Sebuah motor dengan dua buah tombol push ON. Motor akan bekerja jika salah satu atau kedua tombol tersebut ditekan. Logika yang digunakan untuk mengoperasikan motor tersebut adalah ....
Logika AND
Logika OR
Logika NAND
Logika NOR
Sebuah kontak yang apabila belum bekerja (tidak aktif) sambungan kontaknya dapat mengalirkan arus disebut kontak ....
Timer
Counter
Normally open
Normally closed
Untik mengukur kuat arus pada lampu, pemasangan amperemeter yang benar ditunjukan pada gambar ....
A
B
C
D
Alat yang dapat digunakan untuk mengukur tegangan, arus dan hambatan untuk DC maupun AC adalah ....

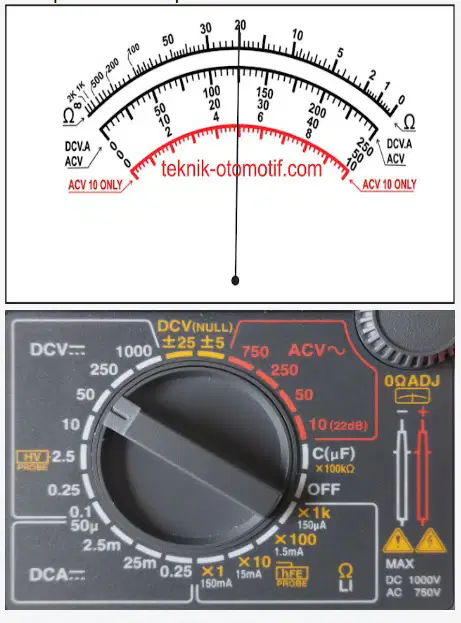

Berapakah hasil pembacaan multimeter di samping?
25 VDC
20 Ohm
20k Ohm
5 VDC
Dari hasil suatu percobaan hukum ohm diperoleh hubungan antara tegangan V (Volt) dan kuat arus I (A) seperti pada gambar di samping.
Nilai hambatan yang digunakan dalam percobaan tersebut adalah sebesar ....
2,0 Ohm
0,5 Ohm
1,5 Ohm
1,0 Ohm
Komponen listrik yang dinyatakan dengan satuan Farad adalah ....
kapasitor
induktor
resistor
baterai
Komponen yang dapat menyimpan energi pada medan magnet yang ditimbulkan oleh arus listrik yang melintasinya adalah ....
induktor
kapasitor
resistor
transistor
Pada datasheet sensor dituliskan Input Voltage : 12 – 24 V, jika tegangan yang di supply ke sensor sebesar 10 Volt, apa yang akan terjadi ?
sensor tidak beroperasi
sensor beroperasi dengan baik
sensor akan rusak
pembacaan sensor tidak akurat
Sebuah motor DC memiliki spesifikasi 12 V, 120 RPM. Yang dimaksud dengan RPM adalah ....
Tegangan kerja motor apabila memakai sumber tegangan AC
Kekuatan maksimal yang dapat dihasilkan motor
Putaran motor per menit
Energi yang dibutuhkan motor untuk berputar
Untuk mengkoneksikan komponen-komponen pada rangkaian tanpa menggunakan kabel kita bisa menggunakan ....
PCB
Arduino
IC
instalasi
