WorksheetsSumatif Teori Dasar Otomotif kelas 10
Total questions: 50
Worksheet time: 58mins
Hal-hal yang perlu anda persiapkan saat melakukan pekerjaan melepas kepala silinder adalah....
Memastikan kepala silinder utuh dan baut lengkap, memeriksa peralatan kerja dan membuat gambar kerja
Menggunakan APD lengkap, memeriksa peralatan dan media kerja
Menggunakan APD lengkap, memastikan kepala silinder utuh dan baut lengkap dan media kerja
Menggunakan APD lengkap, memeriksa peralatan dan memastikan kepala silinder utuh dan baut lengkap
Memeriksa kelengkapan bahan kerja, menggunakan APD lengkap dan memeriksa kondisi baut kepala silinder
Nama alat pada gambar adalah....
Adapter
Mata Shoket
Kunci Rachet
Kunci Shoket
Kunci Ring
Jika kita ingin membuka Baut/mur dan skrup,arah putar yang benar adalah...
Searah dengan arah jarum jam
Kearah Kanan
Berlawanan arah jarum jam
Kearah Atas
Kearah bawah
Jika kita ingin membuat ulir baut,alat yang digunakan adalah....
grinda
kikir
snei
obeng
bor
Peralatan kerja di bengkel otomotif dikelompokkan menjadi beberapa kelompok,yang tidak termasuk kelompok peralatan kerja bengkel otomotif adalah....
Peralatan seraba guna
Peralatan keselamatan
Peralatan Khusus (Special Tools)
Peralatan Tangan (Hand Tools)
Peralatan Bertenaga
Nama alat pada gambar adalah....
Kunci ring
Kunci Nipel
Engkol percepatan
Batang Ratchet
Batang Geser T
Nama alat pada gambar adalah....
Kunci ring
Kunci Nipel
Engkol percepatan
Batang Ratchet
Batang Geser T
Nama alat pada gambar adalah....
Feeler Gauge
Pisau
Cutter
Silet
Kikir
Suatu alat yang berfungsi untuk mengeraskan atau mengencangkan mur atau baut dimana terdapat ukuran kekencangannya disebut …
Kunci Momen
Kunci Inggris
Kunci Pas
Kunci kombinasi
Kunci socket
Alat untuk melepas dan memasang baut secara cepat seperti pada gambar adalah....
Air duster
Air chisel
Impact wrench
Gerinda
Bor listrik
Fungsi dari alat pada gambar adalah....
Memotong dan menghaluskan material besi
Mengendurkan mur/baut
Membersihkan kotoran pada ruangan
Mengisi dan memeriksa tekanan ban
Memberikan suplai udara bertekanan
Nama alat pada gambar adalah....
Kunci T
Kunci inggris
Kunci L (Kunci Allen)
Kunci sock
Kunci kombinasi
Fungsi dari alat pada gambar adalah .....
Memotong benda kerja
Memberikan suplai udara bertekanan
Meratakan bidang datar
Menghaluskan benda kerja
Membuat lubang pada benda kerja
Bagian dial gauge yang berfungsi untuk kalibrasi (menempatkan skala jarum panjang pada angka nol) adalah .... .
Stem
Outer Ring
Spindle
Gauge Beam Lock
Magnetic Stand
Jika kita ingin mengukur ketebalan suatu plat maka kita akan gunakan bagian no ... .
2, Rahang Dalam
1, Rahang Dalam
2, Rahang Luar
1, Rahang Luar
3, Rahang Luar
Sebuah piston memiliki ukuran berikut ini, hasil bacanya adalah ... .
4,52 mm
41,52 mm
41,70 mm
41,60 mm
4,70 mm
Sebuah micrometer outside menunjukkan ukuran pada gambar, maka cara pembacaannya yang benar adalah ... .
Skala utama 4 x 1,00 mm, Skala minor 1 x 0,50 mm, Skala nonius 11 x 0,01 mm
Skala nonius 4 x 1,00 mm, Skala utama 1 x 0,50 mm, Skala minor 11 x 0,01 mm
Skala minor 4 x 1,00 mm, Skala utama 1 x 0,50 mm, Skala nonius 11 x 0,01 mm
Skala utama 4 x 1,00 mm, Skala nonius 1 x 0,50 mm, Skala minor 11 x 0,01 mm
Skala utama 4 x 1,00 mm, Skala minor 11 x 0,01 mm
Nama komponen di Piston pada gambar yang ditunjuk huruf A, B dan C adalah....
A. Compression ring No.1
B. Compression ring No.2
C. Oil rings
A. Compression ring No.1
B. Oil rings
C. Compression ring No.2
A. Compression ring No.2
B. Compression ring No.1
C. Oil rings
A. Compression ring No.1
B. Compression ring No.2
C. Compression ring No.3
A. Compression ring No.1
B. Piston ring compression
C. Compression ring No.3
Komponen yang huruf ditunjuk oleh huruf A dan C di ruang bakar kepala silinder pada gambar adalah....
A. Katup Buang karena diameternya lebih besar
C. Katup Masuk Karena diameternya lebih kecil
A. Katup Buang Karena diameternya lebih Kecil
C. Katup Masuk Karena Diameternya lebih Besar
A. Katup Masuk karena diameternya lebih besar
C. Katup Buang Karena Diameternya lebih kecil
A. Katup masuk Karena diameternya lebih kecil
C. katup Buang Karena diameternya Lebih besar
A. Katup masuk Karena berwarna merah
C. katup Buang Karena berwarna biru

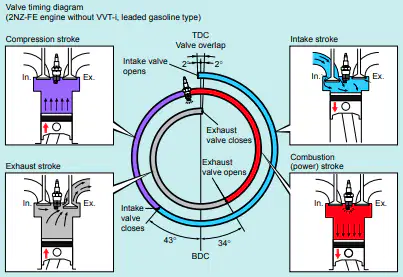

Kalau dilihat Diagram katup untuk motor bensin maka Katup isap membuka
225 derajat
182 dejatat
223 derajat
216 derajat
185 derajat
Ukuran CC atau volume silinder ditentukan oleh …..
cylinder dan compression volume
compression volume dan piston stroke
cylinder bore dan piston stroke
combustion chamber
compression ratio
Piston bergerak dari TMB ke TMA; kedua katup tertutup; campuran bahan bakar dan udara dimampatkan; hal tersebut merupakan proses....
intake stroke
compression stroke
combustion stroke
exhaust stroke
piston stroke
Gerakan secara periodik di dalam silinder, dari pipa campuran air-fuel ke dalam silinder, ke penekanan, pembakaran dan ke pembuangan gas yang telah dibakar keluar dari silinder disebut ….
thermal engine
engine perform
engine cycle
effective work engine
valve timing
Jarak atau pergerakan dari TDC (top dead center ) ke BDC (bottom dead center ) dinamakan ….
combustion chamber
bore
cylinder volume
stroke
compretion ratio stroke
Suatu mekanisme / konstruksi yang merubah energi panas menjadi energi gerak adalah .....
motor bakar
motor starter
motor wankel
motor disel
compretion ratio motor
Sebutkan nama komponen engine yang ditunjukkan no 1 pada gambar!
Rocker arm
Valve spring.
Rocker shaft
Intake valve.
Timing gear
Sebutkan nama komponen engine yang ditunjukkan no 2 pada gambar!
Rocker shaft.
Valve spring.
Intake valve.
Rocker arm
Valve rod
Sebutkan nama komponen engine yang ditunjukkan no 1 (di dalam lingkaran) pada gambar!
Flywheel
Cranshaft balance weight
Connecting rod
Main bearing journal
Piston
Urutan siklus kerja motor 4 tak yang benar adalah ....
Kompresi – kerja – hisap – buang.
Buang – hisap – kerja – kompresi.
Hisap – kompresi – kerja – buang.
Kerja – buang – kompresi – hisap.
Perbedaan motor bensin dan motor diesel secara prinsip terdapat pada
Kualitas bahan bakar dan proses kerjanya.
Jumlah bahan bakar dan tipenya.
Power yang dihasilkan dan range kerja mesin.
Jenis bahan bakar dan proses kompresinya
Pilihlah Gambar Motor 2 Tak saat langkah usaha!
Piston bergerak ke TMB
Piston bergerak ke TMB
Piston bergerak ke TMA
Piston bergerak ke TMB
Piston bergerak ke TMA
Gambar berikut merupakan sistem kerja dari sistem mesin 4 tak. menunjukan langkah apakah gambar ini?
Hisap
Usaha
Buang
Kompresi
Pengertian langkah buang yang benar bila dikaitkan dengan meknisme kerja katup/diagram kerja katup adalah …
Piston bergerak dari TMA ke TMB, katup masuk masih tertutup rapat, beberapa derajat sebelum TMB katup buang sudah terbuka lebih awal sehingga gas bekas pembakaran dapat keluar ke exhaust manifold.
Piston bergerak dari TMB ke TMA, katup masuk masih tertutup rapat, beberapa derajat sebelum TMA katup buang sudah terbuka lebih awal sehingga gas bekas pembakaran dapat keluar ke exhaust manifold.
Piston bergerak dari TMA ke TMB, katup buang masih tertutup rapat, beberapa derajat sebelum TMB katup masuk terbuka lebih awal sehingga gas bekas pembakaran dapat keluar ke exhaust manifold.
Piston bergerak dari TMA ke TMB, katup buang membuka beberapa derajat setelah TMB sehingga gas bekas pembakaran dapat keluar ke exhaust manifold.
Piston bergerak dari TMB ke TMA, katup masuk masih tertutup rapat, beberapa derajat sebelum TMB katup buang sudah terbuka lebih awal sehingga gas bekas pembakaran dapat keluar ke exhaust manifold.
Gambar berikut merupakan sistem kerja dari sistem mesin 4 tak. menunjukan langkah apakah gambar ini?
Usaha
Kompresi
Hisap
Buang
Bagian dari mesin yang berfungsi untuk mengubah gerakan linear menjadi gerakan rotasi adalah....
Piston
Crankshaft
Camshaft
Flywheel
Piston
Apa fungsi gambar teknik?
alat komunikasi antara perencana dengan pelaksana
alat menggambar informasi
alat komunikasi antara pimpinan dengan pelaksana
alat penyambung simbol-simbol gambar
Berapakah ukuran kertas A4?
210 x 297 mm
297 x 420 mm
210 x 295 mm
297 x 220 mm
215 x 330 mm
Berikut ini yang tidak harus ada pada kepala gambar (etiket) diantaranya ....
mesin yang digunakan
judul gambar
skala
Nama orang yang memeriksa gambar
Simbol Proyeksi
Berikut yang tidak termasuk jenis skala yang digunakan dalam menggambar teknik adalah ....
skala diperbesar
skala diperkecil
skala bebas
skala sesungguhnya
Gambar proyeksi ortogonal terbagi menjadi 2 jenis, yaitu proyeksi ....
amerika dan indonesia
eropa dan rusia
amerika dan eropa
eropa dan australia
Internasional dan jepang
Gambar tersebut merupakan simbol proyeksi ....
amerika
eropa
australia
china
Internasional
Berapa ukuran garis tepi pada sisi kiri kertas A3?
20 cm
20 mm
10 mm
10 cm
Pada gambar etiket tersebut, nomor berapakah yang menunjukkan keterangan judul dan ukuran kertas gambar?
a. 1 dan 2
b. 4 dan 5
c. 11 dan 10
d. 10 dan 8
e. 7 dan 11
Garis ukur dan garis bantu dibuat dengan....
A. Garis tebal
B. Garis tipis
C. Garis gores
D. Garis kontinu
E. Garis gores tebal
Berikut adalah salah satu peralatan pada gambar teknik yang disebut dengan ...
Mal
Jangka
Papan desain
Meja desain
Meja gambar
Ukuran gambar teknik sudah ditentukan berdasarkan standar. Ukuran pokok kertas gambar adalah A0 – A4. Ukuran kertas untuk Kertas A3 adalah ....
297 × 210 mm
297 × 420 mm
512 × 395 mm
594 × 420 mm
841 × 594 mm
Urutan tingkat kekerasan pensil dari yang paling keras ke lunak adalah ....
F, HB, 4H, 5H, dan 2B
HB, F, 5H, 4H, dan 3B
5H, 7H, 9H, F, dan HB
8H, 6H, 4H, HF, dan B
8B, 6B, 4B, B, dan H
Dari gambar peralatan gambar berikut dapat dikategorikan dalam peralatan ...
Mal huruf
Mal angka
Mal lengkung
Mal lingkaran
Mal elips
Pada gambar di atas merupakan beberapa cara penggunaan penggaris, segitiga siku sama kaki dan sebuah segitiga siku 60°. Pada bagian yang dilingkari, berapakah sudut yang dibentuk oleh pasangan segitiga tersebut?
30°
45°
60°
75°
85°
Apa kegunaan dari garis tebal?
Untuk membuat garis khayal yang terjadi dari perpotongan yang dibulatkan
Untuk membuat garis potong, yang meng-hilangkan sebagian benda
Untuk menunjukkan bagian permukaan yang dapat perlakuan khusus.
Untuk membuat garis gambar dan tepi
Untuk membuat garis arsir.
