Plafon, Kusen, Tangga dan Atap

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

Di bawah ini, manakah yang termasuk dalam bagian arsitektural ….

a)

Plafon, dinding, dan kolom

b)

Kusen, plafon, dan dinding

c)

Kolom, balok, dan pondasi

d)

Atap, kusen, dan plafon

e)

Tangga, atap, dan plafon

2.

Apa fungsi dari pintu dan jendela?

a)

Sebagai keluar masuknya cahaya, udara, bunyi, dan mahkluk hidup

b)

Sebagai sirkulasi keluar masuknya manusia, hewan dan tumbuhan

c)

Sebagai penguat struktur antara pintu dan jendela dengan dinding

d)

Sebagai penopang struktur dan menguatkan dinding agar tidak jatuh

e)

Sebagai elemen penunjang arsitektural untuk melengkapi struktural

3.

Apa fungsi dari kusen pintu dan jendela ?

a)

Sebagai keluar masuknya cahaya, udara, bunyi, dan mahkluk hidup

b)

Sebagai sirkulasi keluar masuknya manusia, hewan dan tumbuhan

c)

Sebagai penguat struktur antara pintu dan jendela dengan dinding

d)

Sebagai elemen estetika

e)

Sebagai elemen penunjang arsitektural untuk melengkapi struktural

4.

Dalam merancang kamar mandi, berapa ukuran minimal tinggi untuk pintu kamar mandi?

a)

200 cm

b)

250 cm

c)

300 cm

d)

200 mm

e)

250 mm

5.

Dalam merancang kamar tidur, berapa ukuran minimal lebar untuk pintu kamar tidur?

a)

800 mm

b)

900 mm

c)

600 mm

d)

800 cm

e)

900 cm

6.

Dari gambar kerja tersebut, ada berapa jenis pintu dan jendela?

a)

Pintu 2, Jendela 4

b)

PIntu 3, Jendela 3

c)

PIntu 3, Jendela 4, Bouvenli 1

d)

PIntu 3, Jendela 2

e)

PIntu 3, Jendela 4, Bouvenli 2

7.

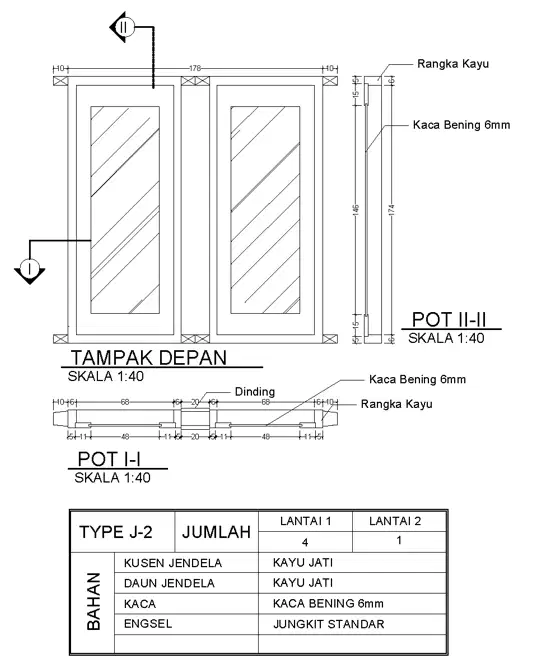

Dari gambar detail pintu tersebut, apa material yang digunakan untuk daun jendela

a)

Kayu jati

b)

Alumunium

c)

Kaca bening 6 mm

d)

Rangka kayu

e)

Kayu mahoni

8.

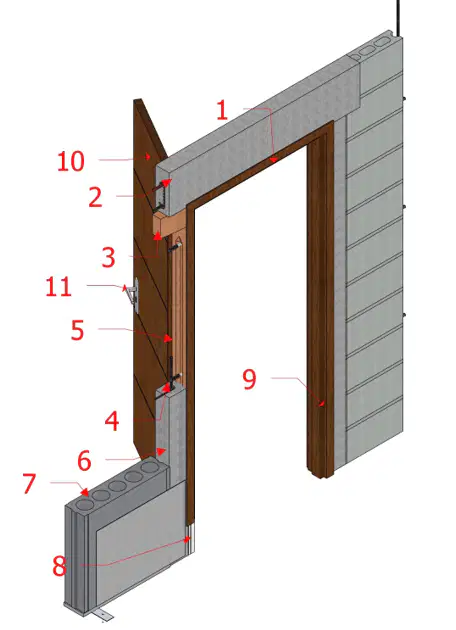

Dari gambar tersebut, nomor 10 menunjukkan ...

a)

Daun jendela

b)

Daun kaca

c)

Daun pintu

d)

Handle jendela

e)

Handle Kaca

9.

Dari gambar tersebut, nomor 9 menunjukkan ...

a)

Kolom praktis

b)

Pondasi

c)

Tiang pintu

d)

Ambang pintu

e)

Kaki pintu

10.

Dari gambar tersebut, nomor 11 menunjukkan ...

a)

Daun jendela

b)

Daun kaca

c)

Daun pintu

d)

Handle jendela

e)

Handle pintu

11.

Plafon merupakan bagian dari suatu bangunan yang memiliki fungsi tertentu. Salah satu fungsi plafon yaitu melindungi kita dari …

a)

Paparan sinar matahari

b)

Debu, dan kotoran dari atap

c)

Tikus dan serangga

d)

Cahaya matahari

e)

Air dari hujan

12.

Dalam merancang suatu rumah tinggal, berapa ketinggian rata-rata plafon untuk rumah tinggal …

a)

4,8 - 6 meter

b)

2,8 - 3 meter

c)

3,8 - 4 meter

d)

1,8 - 2 meter

e)

2 - 3 meter

13.

Bagian yang merupakan pinggiran yang menghubungkan dinding dengan plafon adalah…

a)

Ampig

b)

Lisplang

c)

Bumbungan

d)

Lis Plafon

e)

Papan

14.

Perhatikan gambar diatas! Material yang digunakan untuk membuat plafon pada gambar diatas adalah ...

a)

Gypsum

b)

PVC

c)

Triplek

d)

Asbes

e)

GRC

15.

Manakah pernyataan di bawah ini yang tepat mengenai konstruksi plafon ...

a)

Untuk efektifitas, pemasangan plafon dapat dilakukan setelah dinding di cat

b)

Tinggi plafon yang ideal pada rumah tinggal adalah 2 meter

c)

Bila mana ingin memperbaiki plafon, kita dapat menaiki plafon tersebut

d)

Rangka plafon hanya dapat terbuat dari material kayu saja

e)

Plafon merupakan bagian dari struktural yang menopang bangunan

16.

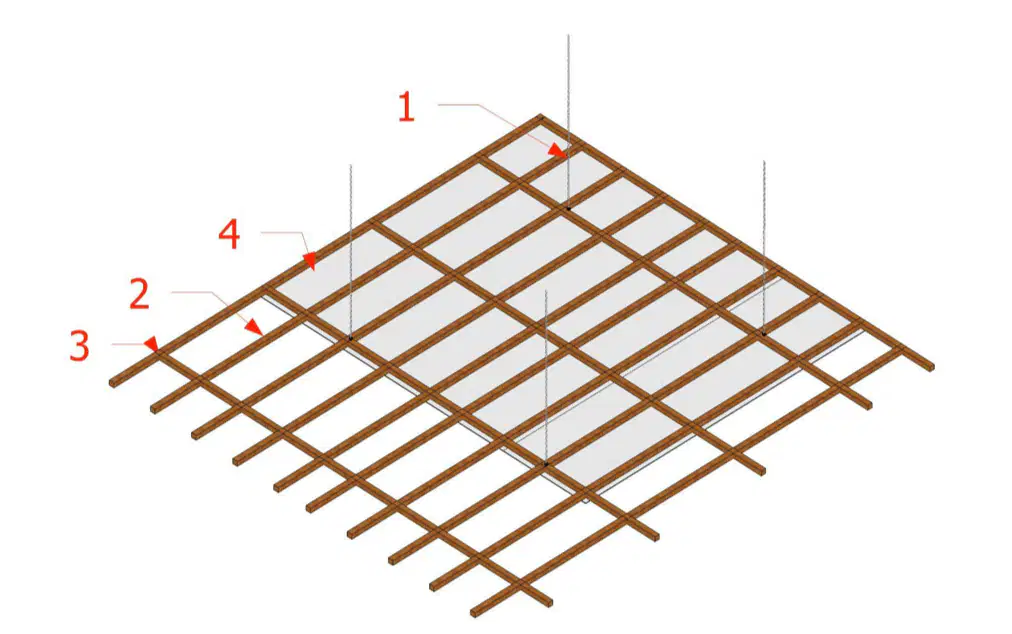

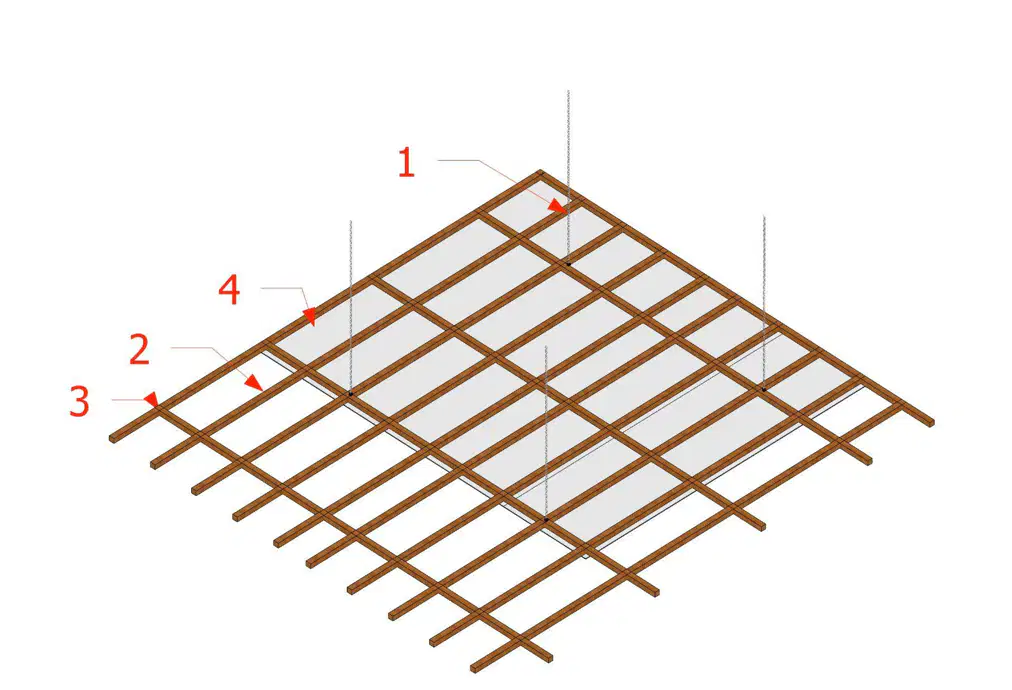

Dari gambar komponen plafon di tersebut, bagian nomor 1 yaitu …

a)

Penggantung

b)

Rantai

c)

Besi

d)

Pengait

e)

Rangka

17.

Dari gambar komponen plafon di tersebut, bagian nomor 2 yaitu …

a)

Penggantung

b)

Rantai

c)

Besi

d)

Pengait

e)

Rangka

18.

Rangka yang digunakan pada gambar tersebut adalah…

a)

Pas Batu Bata

b)

Mur Baut diameter 12 mm

c)

Usuk 50/70

d)

Eternit 1000x1000

e)

Paku

19.

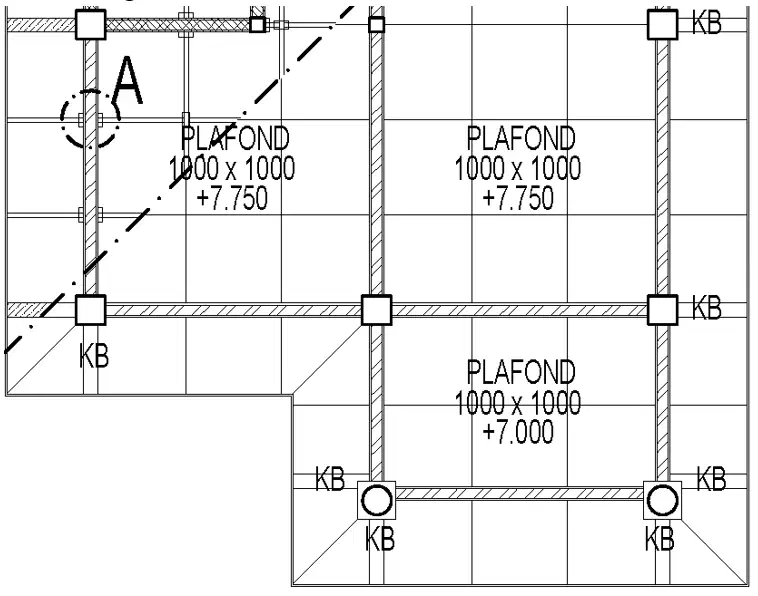

Penutup plafon yang digunakan pada gambar tersebut menggunakan bahan dan ukuran ...

a)

Plafon 1000x1000

b)

Eternit 1000x1000

c)

Tripleks 800x800

d)

PVC 1200x1200

e)

WPC 600x600

20.

Pola yang tepat untuk rangka plafon yang memiliki penutup ukuran 120x120 adalah…

a)

70x70

b)

50x50

c)

60x60

d)

100x100

e)

30x30

21.

Struktur bangunan yang berfungsi sebagai penutup atau pelindung bangunan dari panas terik matahari dan hujan adalah …

a)

Dinding

b)

Plafon

c)

Kusen

d)

Atap

e)

Lantai

22.

Bagian atap yang berfungsi untuk menopang penutup atap dan biasanya berupa balok-balok (kayu, bambu atau baja) adalah …

a)

Rangka atap

b)

Penutup atap

c)

Sloof

d)

Dinding

e)

Balok

23.

Pada gambar diatas, yang dimaksud pada nomor 2 adalah …

a)

Jurai dalam

b)

Jurai luar

c)

Bubungan

d)

Lisplang

e)

Talang Air

24.

Pada gambar diatas, yang dimaksud pada nomor 1 adalah …

a)

Jurai dalam

b)

Jurai luar

c)

Bubungan

d)

Lisplang

e)

Talang Air

25.

Atap yang menggunakan jenis kuda-kuda kayu, harus memiliki jarak antar kuda-kudanya adalah …

a)

50 cm

b)

100 cm

c)

150 cm

d)

200 cm

e)

300 cm

26.

Material yang digunakan pada konstruksi kuda-kuda adalah, kecuali …

a)

Baja Ringan

b)

Baja Konvensional

c)

Bata Ringan

d)

Beton

e)

Kayu

27.

Susunan yang tepat pada konstruksi atap dari atas sampai bawah secara berurutan adalah ..

a)

Bubungan/Genting - Kaso - Reng - Kuda-kuda - Gording

b)

Kaso - Reng - Kuda-kuda - Gording - Bubungan/Genting

c)

Bubungan/Genting - Reng - Kaso - Kuda-kuda - Gording

d)

Reng - Kuda-kuda - Bubungan/Genting - Kaso - Gording

e)

Bubungan/Genting - Reng - Kaso - Gording - Kuda-kuda

28.

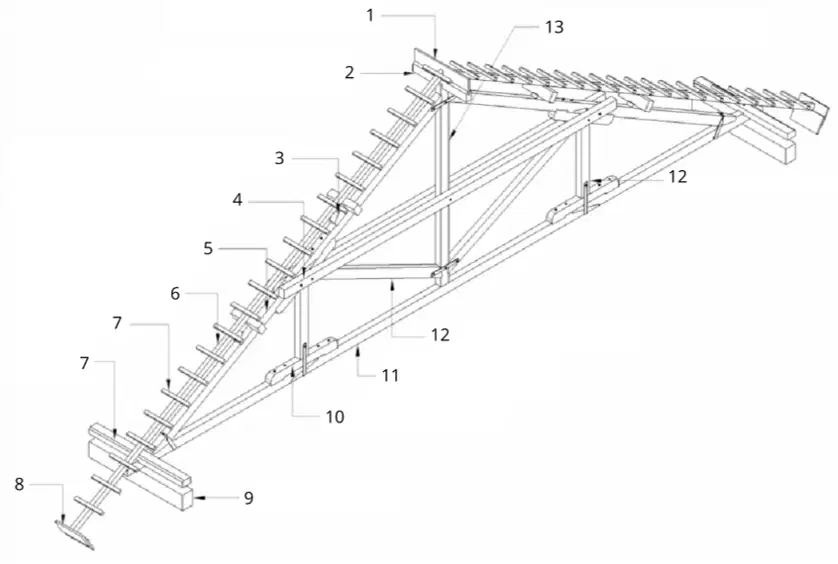

Pada gambar tersebut, yang dimaksud nomor 12 adalah …

a)

Balok Sokong

b)

Balok Gapit

c)

Balok Tarik

d)

Balok Tembok

e)

Balok Reng

29.

Pada gambar tersebut, yang dimaksud nomor 4 adalah …

a)

Balok Sokong

b)

Balok Gapit

c)

Balok Tarik

d)

Balok Tembok

e)

Balok Reng

30.

Sebuah bangunan akan dibangun dengan bentang lebar lebih dari 20 meter. Bahan yang tepat untuk digunakan sebagai rangka atap pada bangunan tersebut adalah …

a)

Baja Ringan

b)

Baja Konvensional

c)

Bata Ringan

d)

Beton

e)

Kayu

31.

Struktur yang memiliki fungsi sebagai penghubung ruang secara vertikal disebut …

a)

Kolom

b)

Plafond

c)

Pintu

d)

Tangga

e)

Lantai

32.

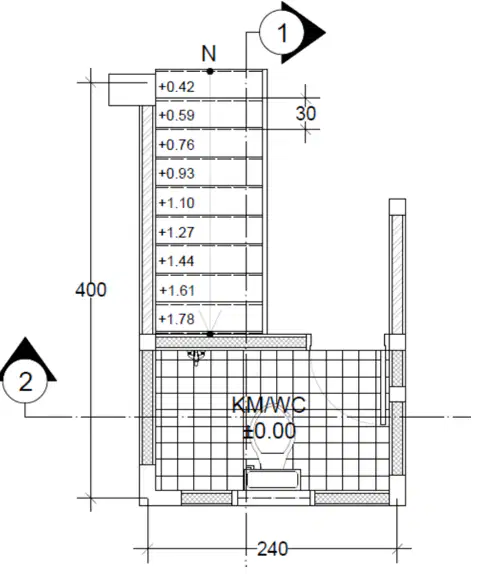

Pada gambar diatas, pernyataan yang tepat untuk menjelaskan gambar tersebut adalah …

a)

Tangga memiliki optrade 170 cm dan antrade 30 cm

b)

Tangga memiliki optrade 17,5 cm dan antrade 28 cm

c)

Tangga memiliki optrade 30 cm dan antrade 17 cm

d)

Tangga memiliki optrade 28 cm dan antrade 17,5 cm

e)

Tangga memiliki optrade 17 cm dan antrade 30 cm

33.

Tempat peristirahatan sementara pada bagian tangga disebut …

a)

Railing

b)

Anak Tangga

c)

Plat Tangga

d)

Bordes

e)

Antrade

34.

Andi diberikan tugas untuk merancang sebuah rumah 2 lantai dengan ketinggian dari lantai satu ke lantai dua adalah 350 cm. Andi merencanakan tangga yang akan dibangun pada rumah tersebut dengan ukuran optrade adalah 17,5 cm. Berapa jumlah anak tangga dalam rumah 2 lantai tersebut?

a)

16 buah

b)

18,5 buah

c)

20 buah

d)

22,5 buah

e)

24 buah

35.

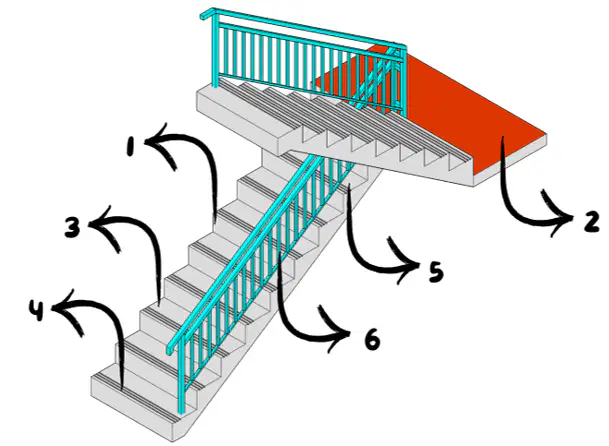

Pada gambar tangga diatas, yang dimaksud pada nomor 4 adalah …

a)

Anak tangga

b)

Railing tangga

c)

Bordes

d)

Plat tangga

e)

Step Nosing

36.

Pada gambar tangga diatas, yang dimaksud pada nomor 2 adalah …

a)

Anak tangga

b)

Railing tangga

c)

Bordes

d)

Plat tangga

e)

Step Nosing

37.

Pada gambar tangga diatas, yang dimaksud pada nomor 6 adalah …

a)

Anak tangga

b)

Railing tangga

c)

Bordes

d)

Plat tangga

e)

Step Nosing

38.

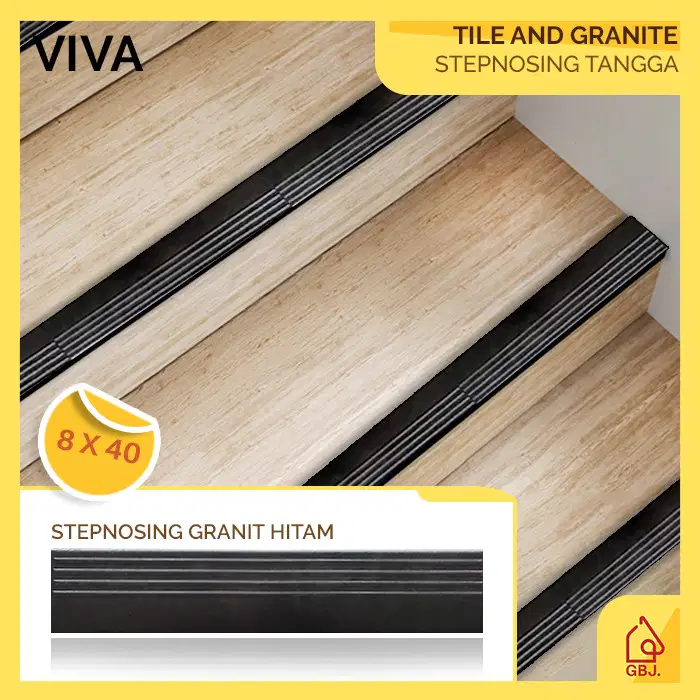

Step Nosing pada tangga memiliki fungsi sebagai …

a)

Tempat istirahat

b)

Pengaman/penyangga

c)

Anti slip

d)

Pijakan kaki

e)

Penghubung ruang secara vertikal

39.

Suatu bangunan lebih dari 3 lantai akan dibangun. Dari berbagai macam tipe tangga, manakah tipe tangga tepat untuk digunakan agar pengguna nyaman …

a)

Tipe Lurus

b)

Tipe Belok Arah

c)

Tipe Balik Arah

d)

Tipe Cabang

e)

Tipe Spiral

40.

Tangga spiral lebih cocok digunakan pada ruangan …

a)

Ruang Tamu

b)

Ruang Keluarga

c)

Ruang Tidur

d)

Ruang Cuci Jemur

e)

Ruang Makan
