WorksheetsESTRUCTURAS
Total questions: 32
Worksheet time: 16mins
Conjunto de elementos unidos entre sí, destinados a soportar los efectos de las fuerzas que actúan sobre un objeto y a mantener su forma y estabilidad frente a dichas fuerzas.
Esfuerzo
Carga
Estructura
La función de una estructura es...
Resistir las inclemencias meteorológicas
Soportar el peso de los pilares
Soportar las fuerzas que actúan sobre ella y mantener la forma y la estabilidad
No influir en la estabilidad y la resistencia de las fuerzas.
La nieve que se acumula en un tejado se considera una carga...
Estática fija o permanente
Estática variable o intermitente
Dinámica fija o permanente
Dinámica variable o intermitente
Las ráfagas de viento se consideran una carga...
Estática fija o permanente
Estática variable o intermitente
Dinámica fija o permanente
Dinámica variable o intermitente
¿Qué es un forjado?
Son elementos alargados cuya longitud es mayor que su sección.
Un conjunto de elementos que forma parte de la estructura horizontal, dividiendo las diferentes plantas de una construcción.
Un conjunto de barras rígidas unidas por sus extremos formando triángulos.
Son elementos planos y delgados que cubren y cierran los espacios entre vigas y muros.
Una estructura entramada:
Está formada por combinación de elementos lineales.
Está formada por materiales pesados apilados sin dejar hueco.
Está constituida por barras entrecruzadas dispuestas en forma de triángulos.
Está formada por superficies planas en forma de chapas o láminas que recubren el resto de elementos.
¿Qué funciones tiene una estructura?
Mantener y soportar su propio peso, resistir fuerzas externas, soportar cargas y proteger al resto de elementos.
Mantener y soportar su propio peso.
Mantener y soportar su propio peso, resistir fuerzas externas y soportar cargas.
Mantener y soportar su propio peso además de resistir fuerzas externas.
Una cercha:
Es una estructura que se consigue uniendo barras en forma de triángulos para formar un entramado o armazón.
Es una estructura que se consigue uniendo barras en forma de rectángulos para formar un entramado o armazón.
Es una estructura que se consigue uniendo barras en forma de cuadrados para formar un entramado o armazón.
Ninguna de las anteriores es cierta.
Un esfuerzo de pandeo:
Tiende a estirar el objeto.
Tiende a retorcer el objeto.
Es una combinación entre flexión y compresión.
Tiende a cortar el objeto.
¿En qué circustancia se favorece el uso de cimentaciones de zapatas?
En cimentaciones superficiales con suelos inestables.
En cimentaciones superficiales con suelos resistentes.
En terrenos blandos.
En suelos con riesgo de seísmo.
La rigidez de una estructura:
Se puede aumentar seleccionando materiales con un menor módulo de elasticidad.
Puede incrementar disminuyendo la sección de los elementos que la componen.
Debería ser, siempre que sea posible, máxima.
No siempre tiene que ser máxima, pudiendo ser interesante que el material sufra ciertas deformaciones controladas.
Una carga dinámica:
Es capaz de modificar el estado en reposo de un cuerpo.
Es una carga permanente.
Es generada por el propio diseño de la estructura.
Actúa sobre un cuerpo en estado de reposo.
Un esfuerzo que actúa de forma perpendicular al eje longitudinal del cuerpo tiende a doblarlo. Se trata de un esfuerzo de...:
Tracción
Compresión
Flexión
Torsión
La triangulación es un método para que las estructuras no se deformen.
Esta característica se denomina:
Estabilidad
Resistencia
Equilibrio
Rigidez
Una de las características de los tirantes o tensores es que...
soportan esfuerzos de compresión
están formados por dovelas
no se pueden utilizar en estructuras colgantes
no tienen elasticidad o tienen elasticidad muy baja
¿De qué tipo son las estructuras formadas por una combinación de elementos verticales y horizontales?
Entramadas
Trianguladas
Masivas
Geodésicas
El tipo de estructuras de carga dinámica son
Estructuras abovedadas
Estructuras triangulas
Estructuras colgantes
Estructuras laminares
Los perfiles
Son elementos lineales resistentes que aportan ligereza a la estructura
Su sección es óptima para soportar un cierto tipo de esfuerzo
Pueden ser abiertos o cerrados y están directamente relacionados con la resistencia de una estructura
Todas las respuestas son ciertas

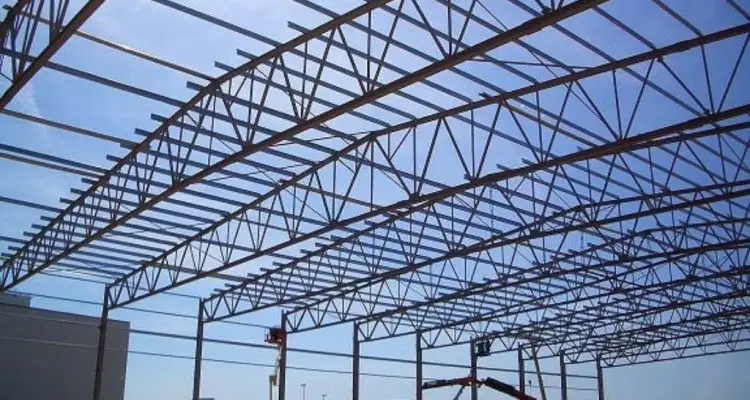

¿A qué elemento estructural hace referencia?
perfil
cercha
zapata
hormigón armado
¿Cómo puede ampliarse la estabilidad de una estructura?
Añadiendo estructuras neumáticas a su base
Eliminando puntos de unión, ya que debilitan la estructura
Subiendo su centro de gravedad y ampliando su base
Bajando su centro de gravedad y ampliando su base

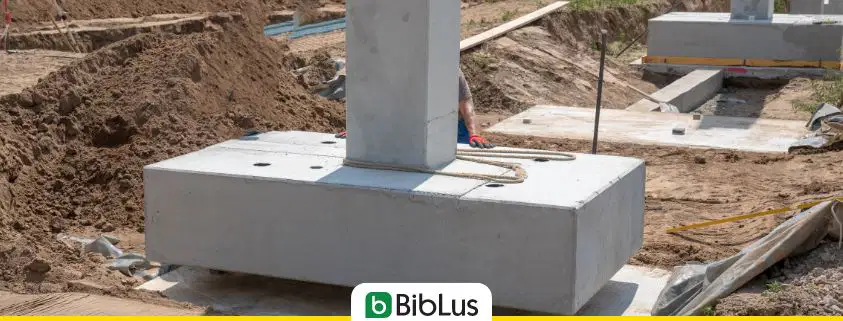

Identifica a qué elemento hace referencia la imagen
zapata
losa
forjado
viga

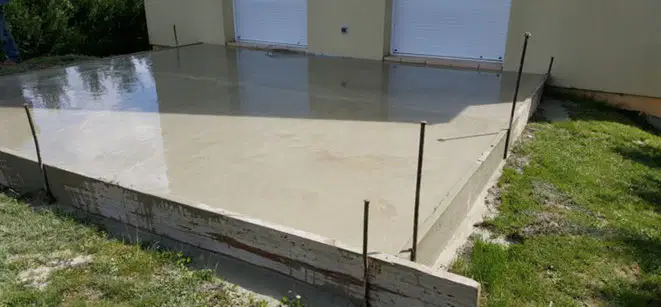

Identifica a qué elemento hace referencia la imagen
zapata
losa
forjado
viga
Identifica a qué elemento hace referencia la imagen
zapata
losa
forjado
viga
Identifica a qué elemento hace referencia la imagen
zapata
losa
forjado
viga
Las pirámides son un tipo de estructura
Triangulada
Entramada
Tensegrítica
Masiva
La Torre Eiffel es un tipo de estructura
Triangulada
Entramada
Tensegrítica
Masiva
Un rascacielos es un tipo de estructura
Triangulada
Entramada
Tensegrítica
Masiva
Se trata de una estructura
Triangulada
Entramada
Tensegrítica
Masiva
Se trata de una estructura
Triangulada
Entramada
Tensegrítica
Colgante
Se trata de una estructura
Laminares de cáscara
Entramada
Laminares de membrana
Masiva
Se trata de una estructura
Laminares de cáscara
neumática
Laminares de membrana
Masiva
Se trata de una estructura
Laminares de cáscara
neumática
Geodésica
Masiva
