Soalan Grafik Komunikasi Teknikal

Total questions: 22

Worksheet time: 15mins

Name
Class
Date
1.

Jadual 1 menunjukkan kerjaya yang terlibat dalam bidang teknikal. Namakan X.

a)

Pereka Bentuk

b)

Pelukis Pelan

c)

Jurutera

2.

Rajah 1 menunjukkan bulatan yang bertangen dengan satu garisan. Namakan titik P.

(a)

3.

Jadual 2 menunjukkan kegunaan Lukisan Terbantu Komputer (LTK) dalam penghasilan lukisan teknikal dan produk. Nyatakan Y.

(a)

4.

Rajah 2 adalah berdasarkan dari sebahagian carta alir agihan ruang dalam rumah kediaman. Namakan P dan Q.

a)

bilik tidur

b)

ruang tamu

c)

ruang makan

d)

dapur

5.

Rajah menunjukkan alatan lekapan dan simbol lukisan perpaipan. Namakan alat lekapan pada tersebut.

a)

pancuran mandian

b)

kunci paip

c)

meter air

d)

tap

6.

Rajah menunjukkan alatan lekapan dan simbol lukisan perpaipan. Namakan alat lekapan pada tersebut.

a)

pancuran mandian

b)

kunci paip

c)

meter air

d)

tap

7.

Rajah 3 menunjukkan pandangan sisi sebuah rumah kediaman setingkat. Namakan simbol piawai senibina yang berlabel R.

(a)

8.

Rajah 3 menunjukkan pandangan sisi sebuah rumah kediaman setingkat. Namakan simbol piawai senibina yang berlabel S.

(a)

9.

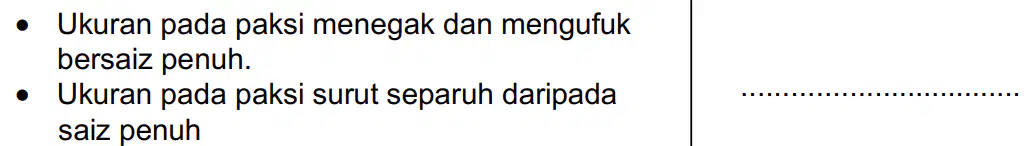

Lengkapkan jadual itu dengan menulis jenis lukisan oblik.

(a)

10.

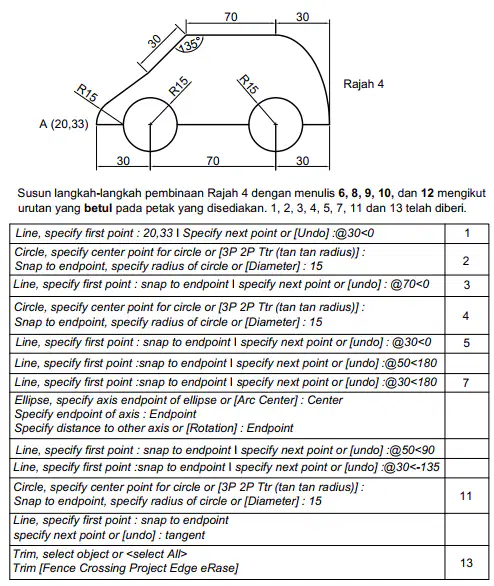

Susun langkah-langkah pembinaan Rajah 4 dengan menulis 6, 8, 9, 10, dan 12 mengikut urutan yang betul pada petak yang disediakan. 1, 2, 3, 4, 5, 7, 11 dan 13 telah diberi.

a)

9, 8, 6, 10, 12

b)

10 , 12, 9, 8, 6

c)

8,6, 10,12, 9

11.

Lengkapkan jadual itu dengan menulis jenis lukisan oblik.

(a)

12.

Rajah 5 adalah berdasarkan sebahagian daripada carta alir lukisan elektrik.Namakan R.

(a)

13.

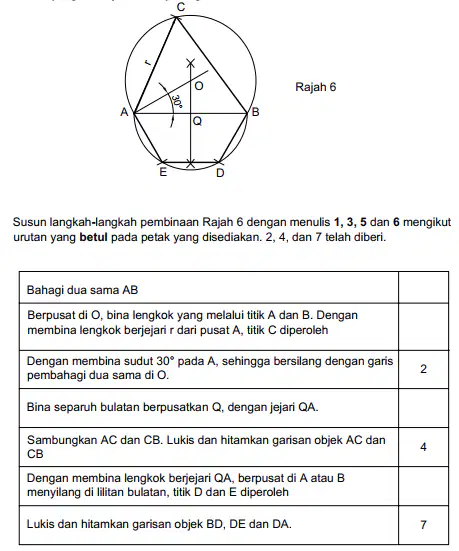

Susun langkah-langkah pembinaan Rajah 6 dengan menulis 1, 3, 5 dan 6 mengikut urutan yang betul pada petak yang disediakan. 2, 4, dan 7 telah diberi.

a)

1, 3, 5, 6

b)

3,1, 5, 6

c)

5, 6, 1, 3

d)

5, 6, 3, 1

14.

Rajah 7 menunjukkan satu sudut. Namakan sudut tersebut.

a)

sudut tirus

b)

sudut cakah

c)

sudut refleks

d)

sudut pengenap

15.

Rajah 8 menunjukkan satu elips. Nyatakan ciri elips yang berlabel X.

(a)

16.

Rajah 8 menunjukkan satu elips. Nyatakan ciri elips yang berlabel Y.

(a)

17.

Namakan kaedah pembesaran yang digunakan pada rajah tersebut.

(a)

18.

Nyatakan nisbah pembesaran yang digunakan pada rajah tersebut.

(a)

19.

Namakan garisan yang berlabel P pada rajah 9.

(a)

20.

Rajah 10 menunjukkan sebuah piramid serong. Nyatakan kaedah yang digunakan untuk melukis pengorakan bagi bongkah di atas

(a)

21.

Rajah 11 menunjukkan reka bentuk ruang dapur untuk rumah kediaman. Namakan reka bentuk ruang dapur yang berlabel R.

(a)

22.

Rajah 11 menunjukkan reka bentuk ruang dapur untuk rumah kediaman. Namakan reka bentuk ruang dapur yang berlabel S.

(a)
