Инженерная графика 1ч

Total questions: 72

Worksheet time: 36mins

Name
Class
Date
1.

Как на строительном чертеже называют вид здания?

a)

Фасад

b)

План

c)

Разрез

d)

Эскиз

2.

Отношение линейных размеров изображенного на чертеже предмета к их натуральной величине называется

a)

Наклон

b)

Конус

c)

Масштаб

d)

Квадрат

3.

План – это разрез здания …. плоскостью на уровне оконных и дверных проемов (указать название плоскости)

a)

Фронтальный

b)

Профиль

c)

горизонтальной

d)

Наклонный

4.

При выполнении чертежа плана здания начинают с

a)

Проведения координационных осей

b)

Отрисовка стен

c)

Отрисовка размерных линий

d)

Отрисовка полостей окна

5.

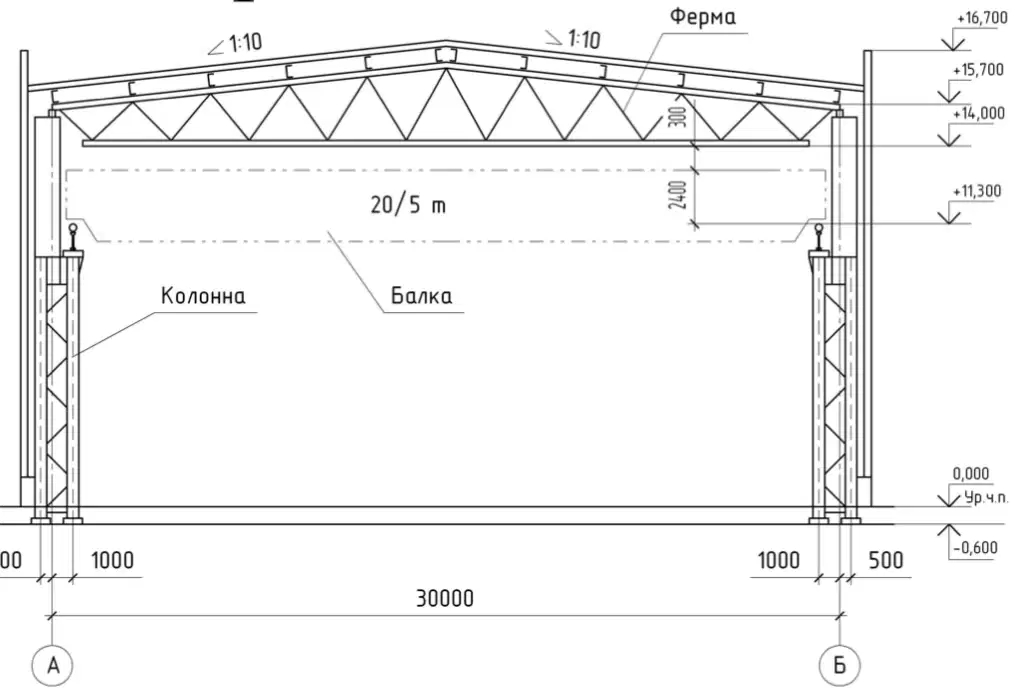

Пролетом называется

a)

Расстояние между координационными осями несущих элементов (колонн, капитальных стен) здания

b)

Длина капитальной стены

c)

Расстояние между перекрытиями

d)

Расстояние между фундаментами здания

6.

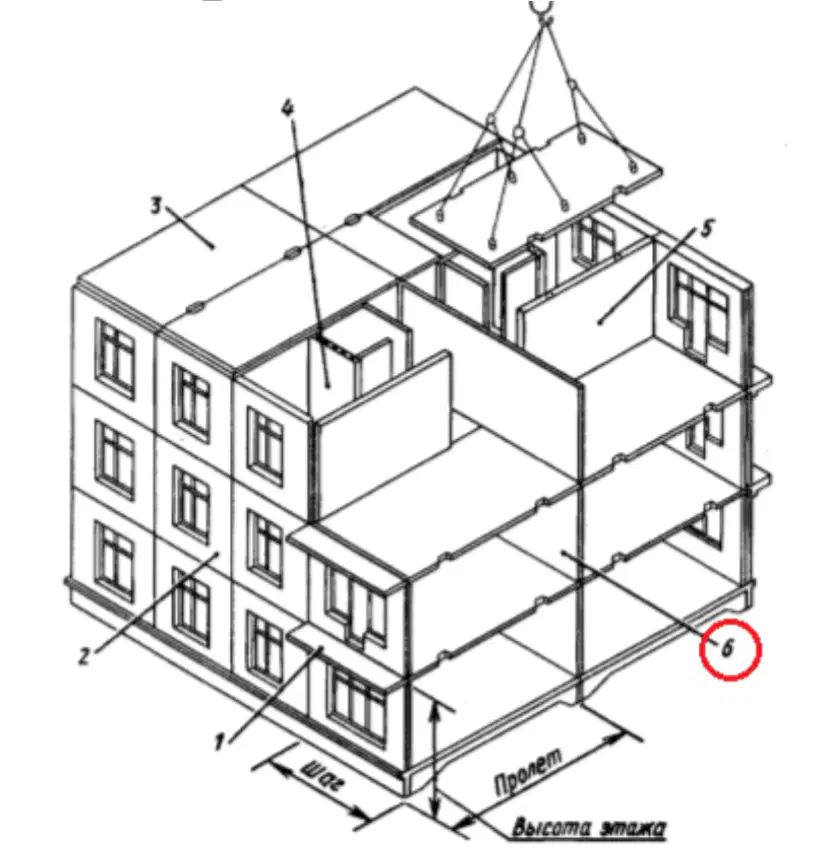

Какой инструктивный элемент здания показан под номером 6

a)

Фундамент

b)

Балкон

c)

Наружная стеновая панель

d)

Внутренняя стеновая панель

7.

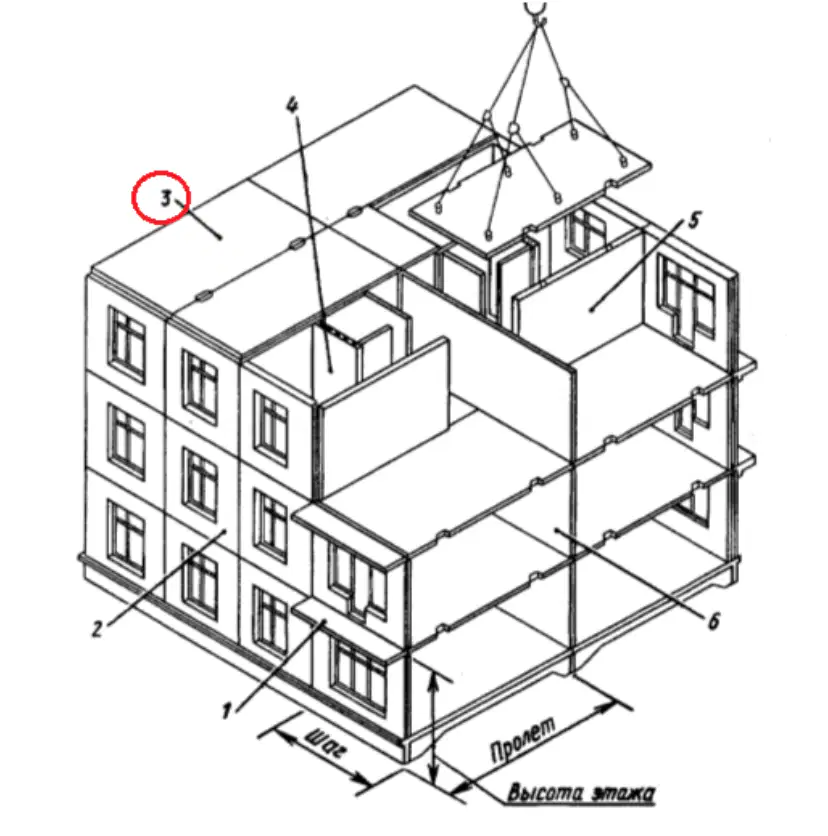

Какой конструктивный элемент здания показан под номером 3

a)

Балкон

b)

Панель перекрытия

c)

Фундамент

d)

Наружная стеновая панель

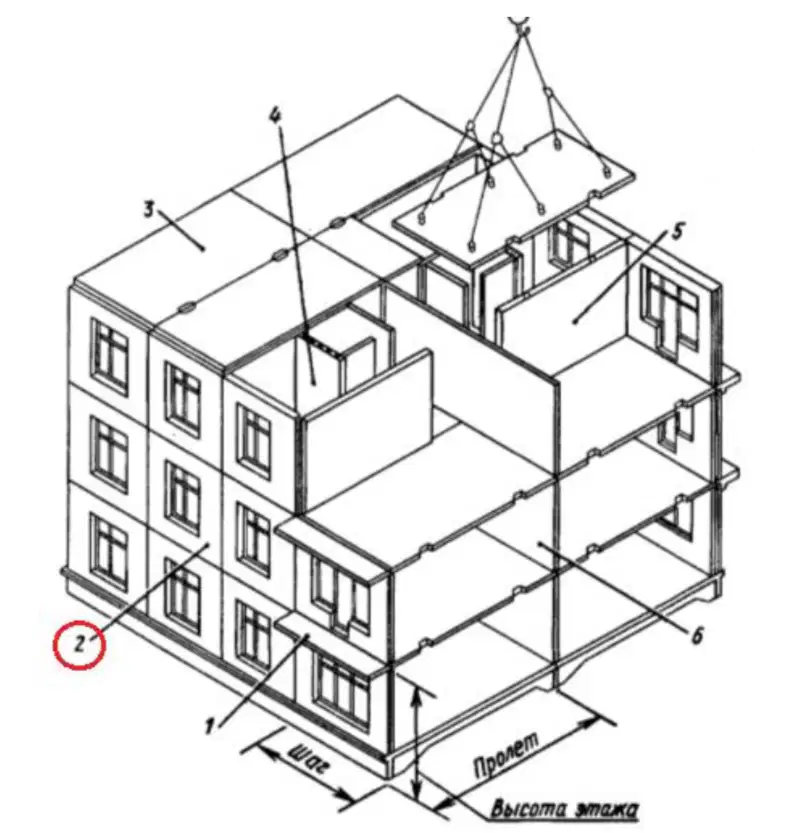

8.

Какой конструктивный элемент здания показан под номером 2

a)

Внутренняя стеновая панель

b)

Панель перекрытия

c)

Наружная стеновая панель

d)

Балкон

9.

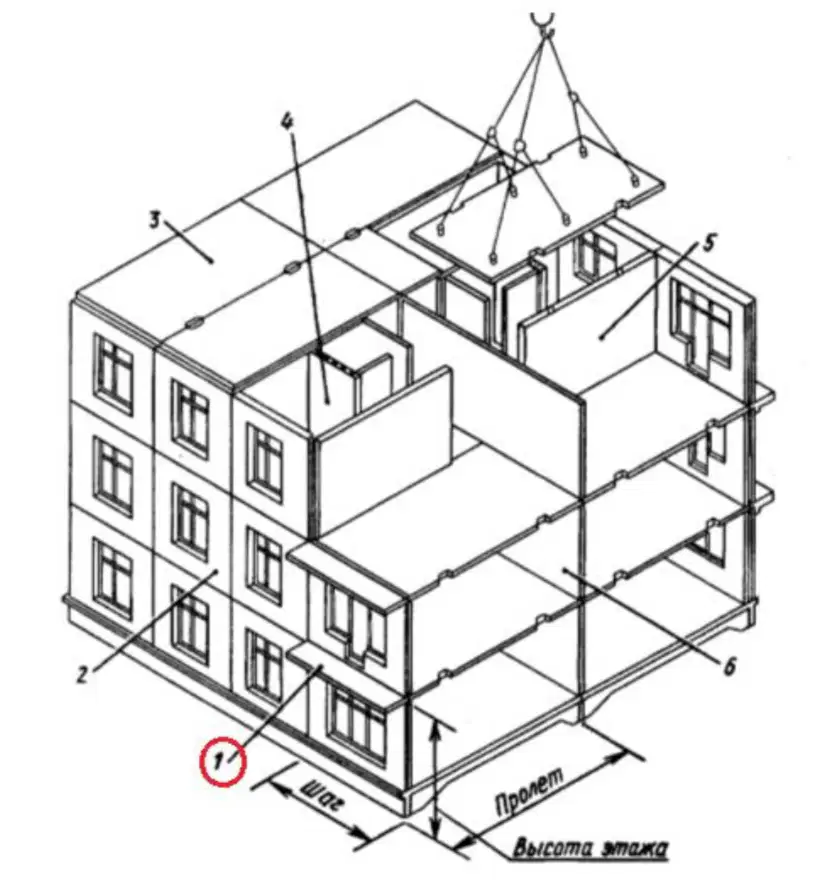

Какой конструктивный элемент здания показан под номером 1

a)

Балкон

b)

Фундамент

c)

Оконный проем

d)

Дверной проем

10.

План размещения зданий, сооружений и инженерных сетей на земельном участке называют…

a)

Эскиз

b)

Экспликация

c)

Генеральный план

d)

Спецификация

11.

Положение каких конструктивных элементов здания определяют координационные оси?

a)

Пандусы

b)

Несущие элементы здания (капитальные стены, колонны)

c)

Балки

d)

Перегородки

12.

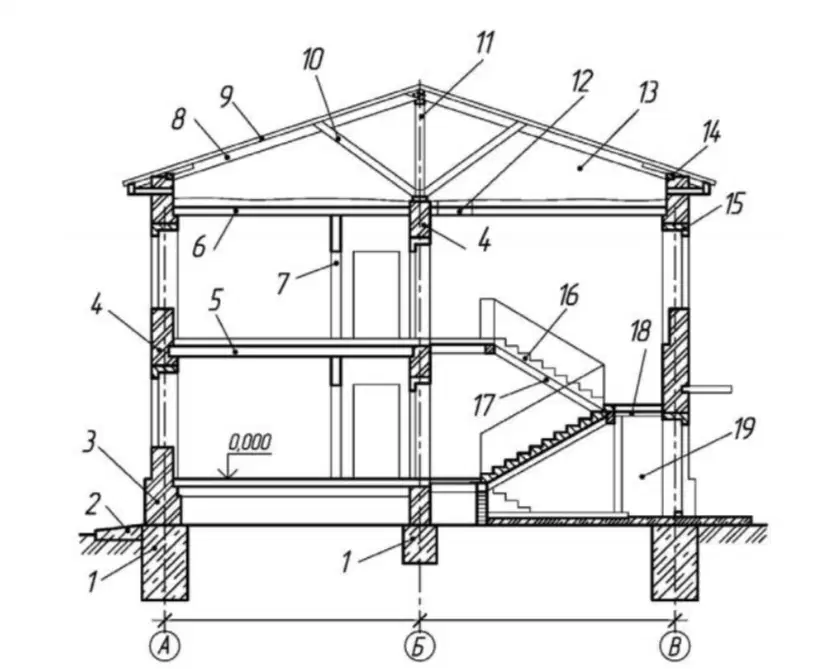

Под каким номером значится пандус?

a)

1

b)

3

c)

19

d)

10

13.

Под каким номером значится чердачное перекрытие?

a)

6

b)

4

c)

7

d)

1

14.

Под каким номером обозначается междуэтажное перекрытие?

a)

11

b)

17

c)

5

d)

1

15.

Под каким номером обозначен фундамент?

a)

7

b)

13

c)

10

d)

1

16.

Под каким номером обозначена межкомнатная перегородка?

a)

6

b)

7

c)

1

d)

13

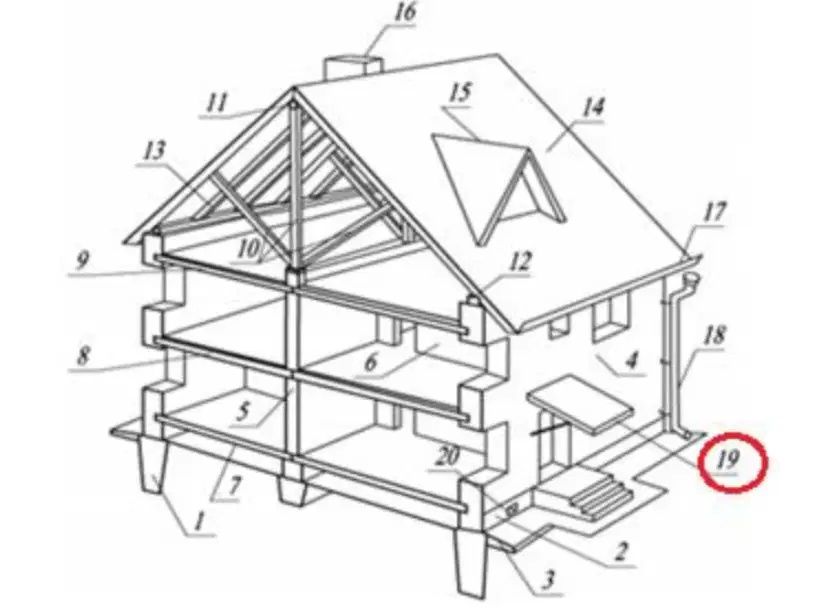

17.

Какой конструктивный элемент малоэтажного дома показан под номером 19?

a)

Цоколь

b)

Оконный проем

c)

Навес под крыльцом

d)

Внутренняя несущая стена

18.

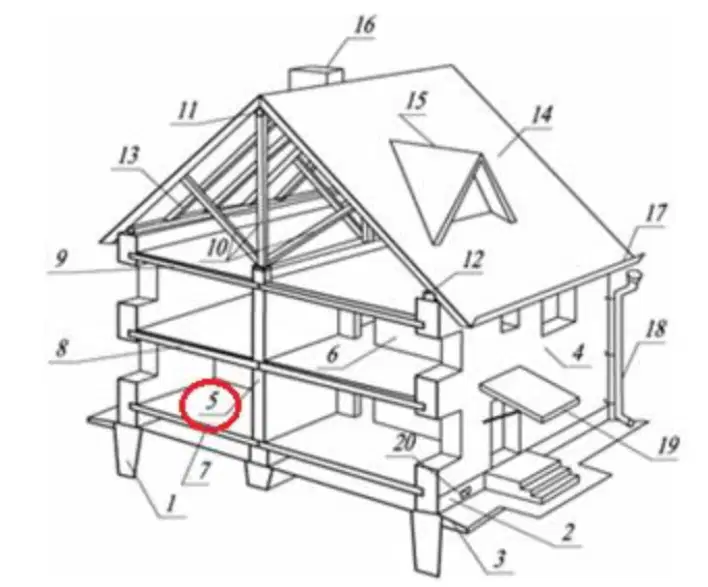

Какой конструктивный элемент малоэтажного дома показан под номером 5?

a)

Внутренняя несущая стена

b)

Оконный проем

c)

Перегородка входной двери

d)

Цоколь

19.

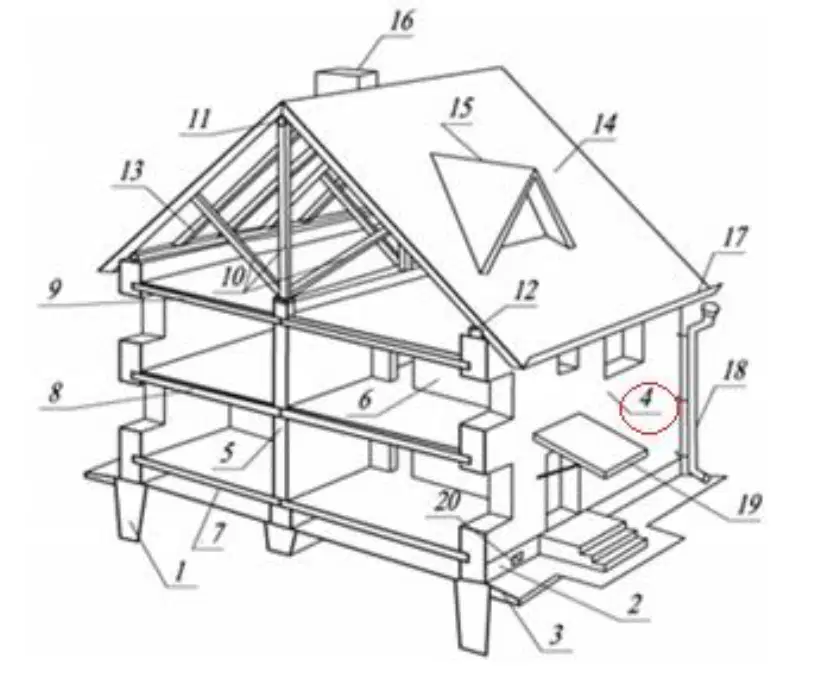

Какой конструктивный элемент малоэтажного дома показан под номером 4?

a)

Навес над крыльцом

b)

Цоколь

c)

Наружная несущая стена

d)

Дверной проем

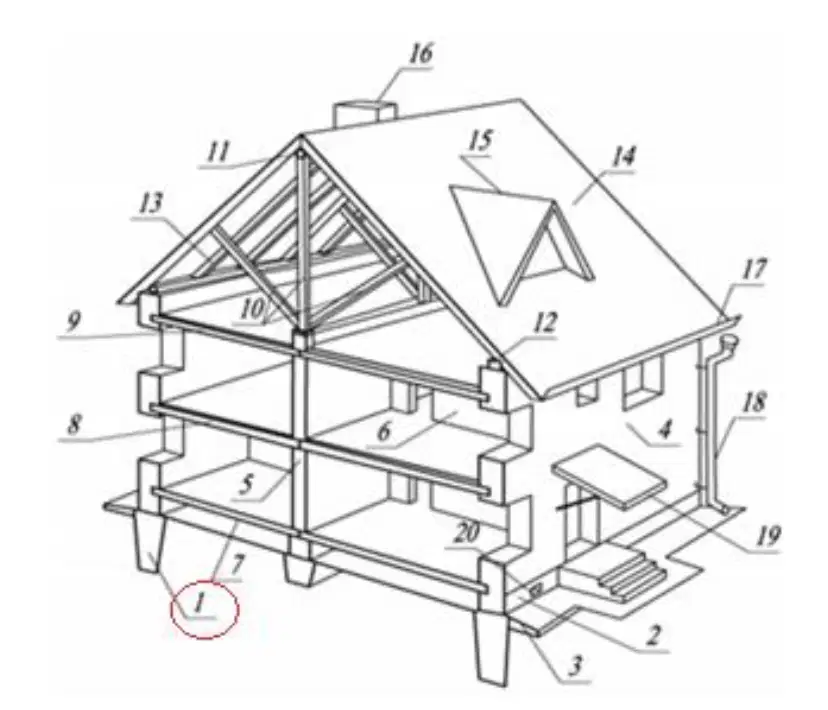

20.

Какой конструктивный элемент малоэтажного дома показан под номером 1?

a)

Дверной проем

b)

Входная перегородка

c)

Наружная несущая стена

d)

Фундамент

21.

На планах линейные размеры зданий и помещений указывают в следующих единицах измерения …

a)

Сантиметры

b)

Миллиметры

c)

Дециметры

d)

Километры

22.

Как ограничивают размерные линии на строительных чертежах?

a)

Квадратами

b)

Засечками

c)

Кругами

d)

Направляющими

23.

Как называется гладкий наклонный въезд или вход в здание или помещение?

a)

Лестница

b)

Пандус

c)

Карниз

d)

Крыша

24.

Какой вид окна изображен на рисунке?

a)

Одностворчатое

b)

Двухстворчатое

c)

Трехстворчатое

d)

Арочное

25.

Какая дверь показана на рисунке?

a)

Однопольная

b)

Арочная

c)

Двупольная

d)

Распашная дверь

26.

Какая дверь показана на рисунке?

a)

Четырехпольная

b)

Трехпольная

c)

Двупольная

d)

Арочная

27.

Какая дверь изображена на рисунке?

a)

Однопольная

b)

Арочная

c)

Дверь вращающаяся

d)

Двупольная

28.

Под каким углом к стене вычерчивается дверь на плане?

a)

30*

b)

45*

c)

50*

d)

180*

29.

Что указывает стрелка на марше лестницы, изображенной на плане?

a)

Направление подъема марша

b)

Направление спуска марша

30.

Какое санитарно-техническое устройство изображено на плане?

a)

Мойка кухонная на два отделения

b)

Мойка кухонная на одно отделение

c)

Ванна обыкновенная

d)

Унитаз

31.

Какое санитарно-техническое устройство изображено на плане?

a)

Кухонная мойка на одно отделение

b)

Унитаз

c)

Ванна обыкновенная

d)

Кухонная мойка на два отделения

32.

Какое санитарно-техническое устройство изображено на плане?

a)

Унитаз

b)

Кухонная мойка на два отделения

c)

Кухонная мойка на одно отделение

d)

Ванна обыкновенная

33.

Какое санитарно-техническое устройство изображено на плане?

a)

Унитаз

b)

Ванна обыкновенная

c)

Кухонная мойка на два отделения

d)

Кухонная мойка на одно отделение

34.

Обозначение какого материала показано на рисунке?

a)

Бетон

b)

Стекло и другие светопрозрачные материалы

c)

Грунт естественный

d)

Металлы и твердые сплавы

35.

Обозначение какого материала показано на рисунке?

a)

Грунт естественный

b)

Металлы и твердые сплавы

c)

Бетон

d)

Стекло и другие светопрозрачные материалы

36.

Обозначение какого материала показано на рисунке?

a)

Стекло и другие светопрозрачные материалы

b)

Грунт естественный

c)

Металлы и твердые сплавы

d)

Камень

37.

Обозначение какого материала показано на рисунке?

a)

Стекло и другие светопрозрачные материалы

b)

Дерево

c)

Металлы и твердые сплавы

d)

Грунт естественный

38.

Обозначение какого материала показано на рисунке?

a)

Керамика и силикатные материалы для кладки (кирпич и др.)

b)

Дерево

c)

Металлы и твердые сплавы

d)

Грунт естественный

39.

Обозначение какого материала показано на рисунке?

a)

Дерево

b)

Неметаллические материалы

c)

Грунт естественный

d)

Металлы и твердые сплавы

40.

Числовая отметка на плане - это ..

a)

Координата SY

b)

Превышение точки над плоскостью, измеренное в линейном масштабе - координата Z

c)

Координата SX

d)

Каждое число

41.

Определите координаты точки А (x, y, z)

a)

A (1, 3, 2)

b)

A (3, 1, 2)

c)

A (5, 3, 3)

d)

A (5, 3, -3)

42.

Определите координаты точек B (x, y, z)

a)

B (3, 5, -3)

b)

B (5, 3, -3)

c)

B (2, 4, 0)

d)

B (5, 5, 5)

43.

Определите координаты точек С (х, у, z)

a)

C (2, 4, 0)

b)

C (3, 5, -3)

c)

C (5, 3, -3)

d)

C (3, 1, 2)

44.

Определите взаимное положение плоскостей   ℽⅈ и βⅈ

a)

Плоскости пересекаются

b)

Плоскости параллельны друг другу

c)

Параллельны плоскости фронтальной проекции

d)

Плоскости встречаются

45.

Определите взаимное положение плоскостей P и Q, заданных масштабом уклонов

a)

Плоскости параллельны друг другу

b)

Параллельны плоскости фронтальной проекции

c)

Плоскости встречаются

d)

Плоскости пересекаются

46.

Определите взаимное расположение прямых АВ и MN

a)

Прямые пересекаются

b)

Прямые взаимно параллельны

c)

Прямые расположены вертикально

d)

Прямые скрещиваются

47.

Определите взаимное расположение прямых a и b

a)

Прямые пересекаются

b)

Прямые параллельны

c)

Прямые скрещиваются

d)

Прямые расположены вертикально

48.

Определите взаимное расположение прямых TR и NS

a)

Прямые взаимно параллельны

b)

Прямые скрещивающиеся

c)

Прямые пересекаются

d)

Прямые расположены вертикально

49.

Определите взаимное расположение прямых AB и CD

a)

Прямые пересекаются

b)

Прямые расположены вертикально

c)

Прямые взаимно параллельны

d)

Прямые скрещиваются

50.

Определите взаимное расположение прямых AB и CD

a)

Прямые расположены горизонтально

b)

Прямые пересекаются

c)

Прямые параллельны

d)

Прямые скрещиваются

51.

Как задана плоскость, изображенная на чертеже?

a)

Масштабом уклонов

b)

С двумя параллельными прямыми

c)

Треугольником

d)

С двумя пересекающимися прямыми

52.

Какой вид масштаба указан на рисунке?

a)

Инженерный масштаб

b)

Угловой масштаб

c)

Линейный масштаб

d)

Геодезический масштаб

53.

Какой вид масштаба указан на рисунке?

a)

Числовой масштаб

b)

Линейный масштаб

c)

Инженерный масштаб

d)

Угловой масштаб

54.

Каким методом на чертеже определена натуральная величина отрезка АВ?

a)

Метод аналитических расчетов

b)

Метод дополнительной вертикальной плоскости (Разрез)

c)

Метод конусов вращения

55.

Каким методом на чертеже произведено градуирование отрезка АВ?

a)

Метод аналитических расчетов

b)

Метод конусов вращения

c)

Метод пропорционального деления отрезков в заданном соотношении (теорема Фалеса)

56.

Определите положение точек C и D относительно прямой АВ

a)

Точки C и D не принадлежат прямой АВ

b)

Точка C должна быть прямой AВ, точка D не должна быть прямой AВ

c)

Точки C и D соответствуют прямой АВ

d)

Точка D должна быть прямой AВ, точка C не должна быть прямой AВ

57.

Определите, какая из точек (А,В, С) принадлежит плоскости Р

a)

Точка С соответствует плоскости Р

b)

Точка В соответствует плоскости Р

c)

Точка А принадлежит плоскости Р

d)

Ни одна точка не соответствует плоскости Р

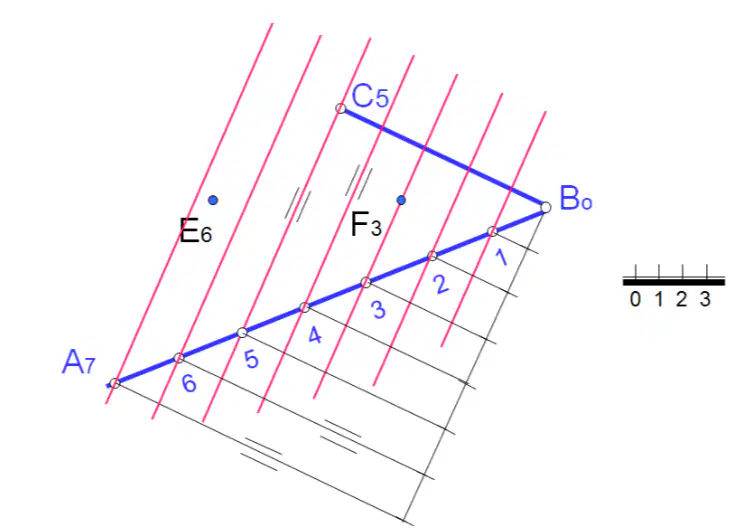

58.

Определите, какая из точек (E, F) принадлежит плоскостиa, заданной пересекающимися прямыми АВ и ВС

a)

Точка E соответствует плоскости 𝛼

b)

Точка F принадлежит плоскости a

c)

Ни одна точка не соответствует плоскости 𝛼

d)

Точки E и F соответствуют плоскости 𝛼

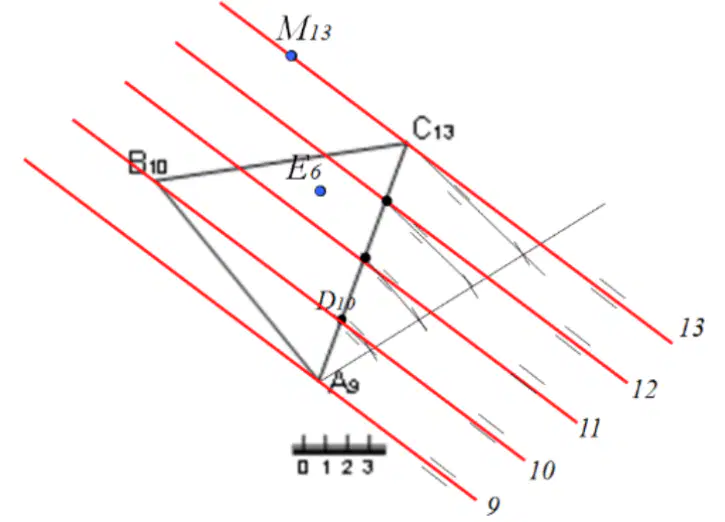

59.

Определите, какая из точек (Е, М) принадлежит плоскости a, заданной треугольником АВС

a)

Точка М принадлежит плоскости a

b)

Точка E принадлежит плоскости 𝛼

c)

Точки E и М принадлежат плоскости 𝛼

d)

Ни одна точка не принадлежит плоскости 𝛼

60.

Определите, какую отметку точки D, принадлежащей  плоскости треугольника АВС

a)

Точка D имеет отметку 5

b)

Точка D имеет отметку 0

c)

Точка D имеет отметку 2

d)

Точка D имеет отметку 2,5

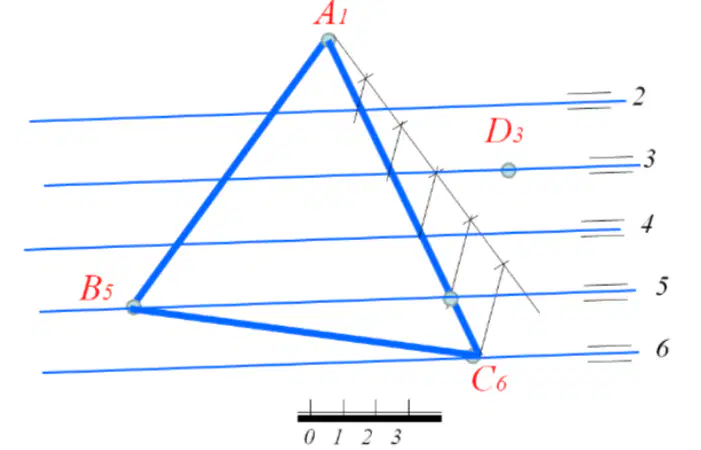

61.

Определить принадлежность точки D плоскости треугольника АВС

a)

Точка D не принадлежит плоскости треугольника АВС

b)

Точка D принадлежит плоскости треугольника АВС

c)

Точка D лежит в плоскости горизонтальных проекций

d)

Точка D находится над плоскостью треугольника АВС

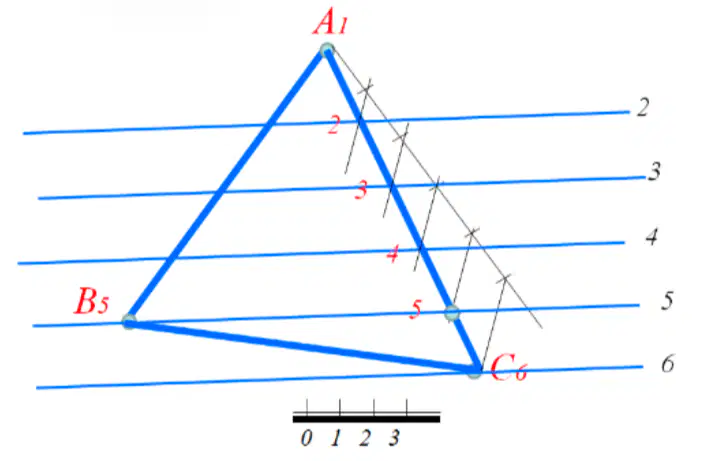

62.

Как называются линии 2, 3, 4, 5, 6, принадлежащие плоскости треугольника АВС

a)

Горизонтали плоскости треугольника АВС

b)

Фронтали плоскости треугольника АВС

c)

Профильные линии плоскости треугольника АВС

d)

Не прямые плоскости треугольника АВС

63.

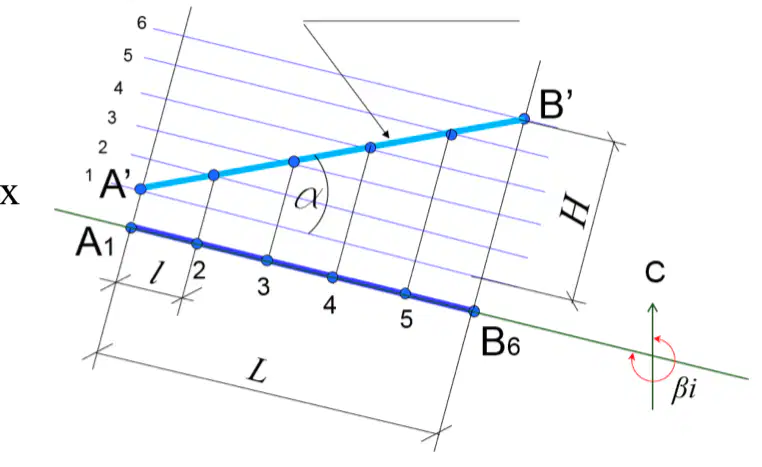

Что означает параметр L на чертеже?

a)

Заложение прямой

b)

Разница высот концов среза

c)

Угол падения прямой

d)

Азимут прямой

64.

Что означает параметр l на чертеже?

a)

Интервал заложения прямой

b)

Натуральная величина отрезка

c)

Азимут прямой

d)

Угол падения прямой

65.

Какая геометрическая поверхность задана на плане

a)

Пирамида

b)

Прямой круговой конус

c)

Цилиндр

d)

Вертикальная призма

66.

Какая геометрическая поверхность задана на плане?

a)

Сфера

b)

Пирамида

c)

Цилиндр

d)

Полусфера

67.

Какая геометрическая поверхность задана на плане?

a)

Полусфера

b)

Сфера

c)

Цилиндр

d)

Прямая призма

68.

Какая геометрическая поверхность задана на плане?

a)

Прямой круговой цилиндр

b)

Пирамида

c)

Полусфера

d)

Плоскость

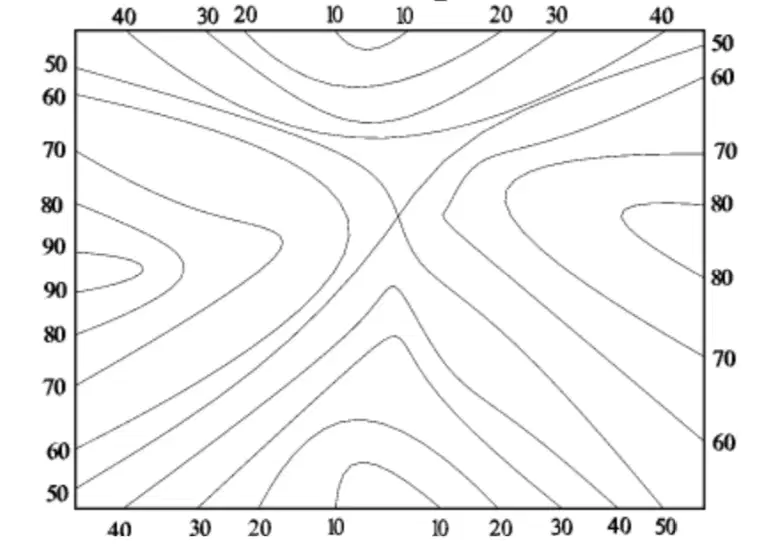

69.

Какая поверхность задана на плане?

a)

Пирамида

b)

Вертикальный цилиндр вращения

c)

Топографическая поверхность

d)

Плоскость

70.

Какой тип топографической поверхности задан на плане?

a)

Возвышение

b)

Сфера

c)

Цилиндр

d)

Впадина

71.

Какой тип топографической поверхности задан на плане?

a)

Возвышение

b)

Сфера

c)

Цилиндр

d)

Впадина

72.

Что указывает стрелка на марше лестницы, изображенной на плане?

a)

Направление подъема марша

b)

Направление спуска марша

Similar Resources on Wayground

кровотечение&переливание крови

75 questions

кровотечение&переливание крови

quiz

Worksheet

•

University

Вопросы по системам управления автомобилем

67 questions

Вопросы по системам управления автомобилем

quiz

Worksheet

•

University

Картография 1-75

75 questions

Картография 1-75

quiz

Worksheet

•

University

Педагогика туралы сұрақтар

70 questions

Педагогика туралы сұрақтар

quiz

Worksheet

•

University

биофиз 1

67 questions

биофиз 1

quiz

Worksheet

•

University

ЫТ ж/е МС_2

76 questions

ЫТ ж/е МС_2

quiz

Worksheet

•

University

бух учет номбер 2

76 questions

бух учет номбер 2

quiz

Worksheet

•

University

фх328-403

76 questions

фх328-403

quiz

Worksheet

•

University
