ЭТТ 251-316

Total questions: 66

Worksheet time: 33mins

Name
Class
Date
1.

Тізбек телімінің кедергісінің кешені келесі алгебралық түрінде берілген: Z = 6 + j8 Ом. Тізбек телімінің толық Z, актив r және реактивті Х кедергілерін анықтаңыз

a)

Z = 10 Ом, r = 6 Ом, XL = 8 Ом

b)

Z = 14 Ом, r = 6 Ом, X1 = 8 Ом

c)

Z = 10 Ом, r = 8 Ом, XL = 6 Ом

d)

Z = 14 Ом, r = 8 Ом, XС = 6 Ом

e)

Z = 10 Ом, r = 6 Ом, XС = 8 Ом

2.

Токтың, кернеудің, электр кедергісінің және қуаттың өлшем бірліктерін атаңыз:

a)

I – Ампер (А); U – Вольт (В); R – Ом (Ом); P – Ватт (Вт)

b)

I – Ампер (А); U – Ватт (Вт); R– Сименс (См); P – Генри (Г)

c)

I – Ампер (А); U – Ватт (Вт); R– Генри (Г); P – Сименс (См)

d)

I – Ампер (А); U – Ватт (Вт); R– Ом (Ом); P – Ватт (Вт)

e)

I – Вольт (В); U – Ампер (А); R– Генри (Г); P – Ватт (Вт)

3.

Құрылғының көрсеткіштері бойынша тоқ, кедергі және резистордың өткізгіштігің қалай өлшеуге болады

a)
b)

c)
d)
e)
4.

Төменде көрсетілген мәндердің қайсысы R кедергісі бар тұрақты ток тізбегінің бөлігі үшін дұрыс емес.

a)
b)
c)

d)
e)
5.

Төменде көрсетілген мәндердің қайсысы R кедергісі бар тұрақты ток тізбегінің бөлігі үшін дұрыс емес

a)
b)
c)
d)
e)
6.

Тұрақты тоқ деп қандай тоқ аталады?

a)

электр қондырғысының параметрлері өзгермеген жағдайда мәні мен бағыты тұрақты болып қалатын тоқ – тұрақты тоқ деп аталады

b)

көлем бойынша мәні өзгеретін тоқ

c)

бағыты бойынша мәні өзгеретін тоқ

d)

сұлбаның параметрлерін өзгертетін тоқ тұрақты деп аталады

e)

сұлба кедергілері тұрақты боп қалатын

7.

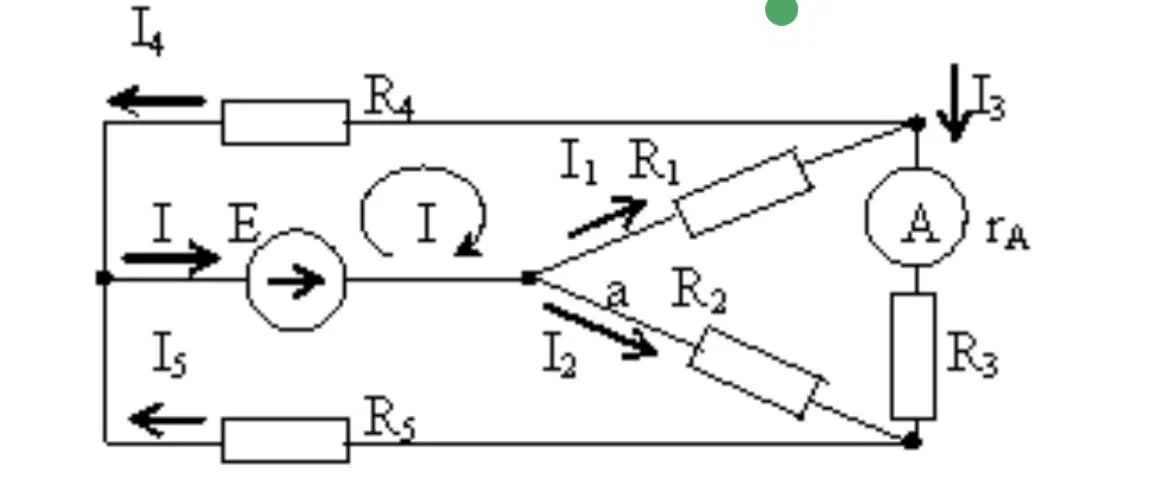

Электр тізбегі берілген. Кирхгофтың бірінші заңы бойынша тізбектегі тоқтарды анықтау үшін неше түйіндік теңдеулер құру қажет?

a)

3

b)

1

c)

2

d)

4

e)

5

8.

Электр тізбегі берілген. Кирхгофтың бірінші және екінші заңы бойынша тізбектегі тоқтарды анықтау үшін неше түйіндік теңдеулер құру қажет?

a)

Бірінші – 1, екінші - 1

b)

Бірінші – 2, екінші – 3

c)

Бірінші – 3, екінші - 2

d)

Бірінші – 3, екінші - 3

e)

Бірінші – 2, екінші – 1

9.

Контурлық тоқтар әдісінің теңдеулері қай заңның негізінде құрылады?

a)

Кирхгоф заңы

b)

Ом заңы

c)

дұрыс жауабы жоқ

d)

Коммутацияның бірінші заңы

e)

Коммутацияның екінші заңы

10.

Тізбек телімінің кедергісінің кешені келесі алгебралық түрінде берілген: Z = 6 + j8 Ом. Тізбек телімінің толық Z, белсенді r және реактивті Х кедергілерін анықтаңыз

a)

Z = 10 Ом, r = 6 Ом, XL = 8 Ом

b)

Z = 14 Ом, r = 6 Ом, X1 = 8 Ом

c)

Z = 10 Ом, r = 8 Ом, XL = 6 Ом

d)

Z = 14 Ом, r = 8 Ом, XС = 6 Ом

e)

Z = 10 Ом, r = 6 Ом, XС = 8 Ом

11.

Тізбек қолданыстағы мәні U болатын синусоидалы кернеуге қосылған. XL, XC - тізбек элементтерінің кедергілері. Егер r = 5 Ом, XL = XC = 10 Ом, тізбектің y толық өткізгіштігінің мәнін анықтаңыз

a)

0,2 См

b)

0,4 См

c)

0,33 См

d)

0,3 См

e)

0,1 См

12.

Тізбек қолданыстағы мәні U болатын синусоидалы кернеуге қосылған. XL, XC - тізбек элементтерінің кедергілері. Егер r = 5 Ом, XL = XC = 10 Ом, тізбектің b реактивтік өткізгіштігінің мәнін анықтаңыз.

a)

0 См

b)

0,4 См

c)

0,2 См

d)

0,5 См

e)

0,3 См

13.

Кернеу L индуктивтілікте u(t) = 282sin (1000t – 900) B заңы бойынша өзгереді. Индуктивтіктің мәні L = 10 мГн. Индуктивтік арқылы тоқтың әсерлік мәнін анықтаңыз.

a)

І= 20 А

b)

І= 28,2 А

c)

І= 24 А

d)

І= 18А

e)

І=19 А

14.

Тоқ L индуктивтілік арқылы i(t) = 14.1sin (1000t – 600) A заңы бойынша өзгереді. Индуктивтіктің мәні L = 10 мГн. Индуктивтіктегі кернеудің әсерлік мәнін анықтаңыз

a)

U=100 B

b)

U= 70,7 B

c)

U=150 B

d)

U=60 B

e)

U=141 B

15.

Тоқ C сыймдылық арқылы i(t) = 10sin (1000t + 60) A заңы бойынша өзгереді. Сыймдылықтың мәні С = 100 мкФ. Сыйымдылықтағы кернеудің өзгеру заңын анықтаңыз

a)

u(t) = 100*sin(1000*t – 300) B

b)

u(t) = 100*sin(1000*t + 900) B

c)

u(t) = 100*sin(1000*t + 300) B

d)

u(t) = 100*sin(1000*t + 1500) B

e)

u(t) = 100*sin(1000*t – 1500) B

16.

Реактивті кедергілерді есептеу формулаларының қайсысы дұрыс емес болып табылады.

a)
b)
c)
d)
e)
17.

Конденсатордағы i=Imsinwt тоқ және кернеу арасындағы фазалардың ығысуы неге тең?

a)
b)
c)
d)
e)
18.

R белсенді кедергісіндегі U=Umsinwt тоқ және кернеу арасындағы фазалардың ығысуы неге тең?

a)
b)
c)
d)
e)
19.

Келесі берілген формулалардың қайсысы векторлық диаграммаға сәйкес келеді?

a)
b)
c)
d)
e)
20.

L тізбектегі тоқ i =ImSin (wt-π/2)заңы бойынша өзгереді. Тізбектегі кернеу мен ЭҚК өзіндік индукциясы қалай өзгереді?

a)
b)
c)
d)
e)
21.

L және С параллелді тізбекте тоқтың резонанс кезінде келесі қатынастардың қайсысы әділетті болып ессептеледі?

a)
b)
c)
d)
e)
22.

Төрт сымды үш фазалы жүйеде бейтарап сым не үшін қолданылады?

a)

«Жұлдызға» жалғанған, симметриялық емес жүктеме кезінде ток көзі мен қабылдағыштың бейтарап нүктелерін байланыстыру үшін

b)

«Жұлдызға» жалғанған, симметриялық жүктеме кезінде ток көзі мен қабылдағыштың бейтарап нүктелерін байланыстыру үшін

c)

«Үшбұрышқа» жалғанған, симметриялық емес жүктеме кезінде ток көзі мен қабылдағыштың бейтарап нүктелерін байланыстыру үшін

d)

«Үшбұрышқа» жалғанған, симметриялық жүктеме кезінде ток көзі мен қабылдағыштың бейтарап нүктелерін байланыстыру үшін

e)

Желілік сымдарды жалғау үшін

23.

Кернеудің әсерлік мәнінің комплексі U=20e-j30. Оның лездік мәні.

a)
b)
c)
d)
e)
24.

Сыйымдылық тогының әсерлік мәнінің комплексі

I=2ej30, сыйымдылық кедергісі xС = 10 Ом, кернеудің әсерлік мәнінің Ucкомплексін анықтау.

a)
b)
c)
d)
e)
25.

Индуктивтік тогының әсерлік мәнінің комплексі I=2ej30 , индуктив кедергі xL = 10Ом, кернеудің әсерлік мәнінің UL комплексін анықтау.

a)
b)
c)
d)
e)
26.

Кедергі тогының әсерлік мәнінің комплексі I=2ej30 , кедергінің мәні r = 10 Ом, кернеудің әсерлік мәнінің Ur комплексін анықтау

a)
b)
c)

d)
e)
27.

Актив кедергінің кернеуінің әсерлік мәні U = 50 В, кедергінің мәні r = 1 Ом, белсенді қуатты анықтау P

a)

2500 Вт

b)

200 Вт

c)

500 Вт

d)

1500 Вт

e)

2000 Вт

28.

Zн=¥ болғанда трансформатордың жағдайы қандай режимге жатқызылады?

a)

Бос жүріс режимі

b)

Жүктеме режимі

c)

Қысқа тұйықталу режимі

d)

Өтпелі режим

e)

Аппаттық режим

29.

Zн=0 болғанда трансформатордың жағдайы

a)

Бос жүріс режимі

b)

Жүктеме режимі

c)

Қысқа тұйықталу режимі

d)

Номинал режим

e)

Аппаттық режим

30.

Трансформатордың жұмыс істеу принципі қандай заңдылыққа негізделген

a)

Электр магниттік индукцияға

b)

Кирхгофа заңына

c)

Ампер заңына

d)

Ом заңына

e)

Ленц принципіне

31.

Берілген с=aj +b комплекстік санға түйіндес (біріккен) сан

a)
b)
c)
d)
e)
32.

Эр кайсысыңың кедергісі 10 Ом, бес резистор параллельді жалғанған

электр тізбегінің балама кедергісін аныктаңыз

a)

2 Ом

b)

4 Ом

c)

1 Ом

d)

6 Ом

e)

3 Ом

33.

Айнымалы ток тізбегін талдау үшін қай әдісті қолданамыз

a)

символдық әдіс

b)

интегралдық - дифференциалдық есептеулер

c)

дифференциалдық есептеулер

d)

интегралдық есептеулер

e)

логикалық эдісі қолданылады

34.

Үш фазалы электр тізбегіндегі бейтараптамалар арасындағы кернеуді есептеуге мүмкіндік беретін аналитикалық өрнекті көрсетіңіз

a)

ỦNn = (ỦAүА + ỦBүВ + ỦCүС)/( үА + үВ + үС +үNn)

b)

ỦNn = ỦAB + ỦBC + ỦCA

c)

ỦNn = (ỦA + ỦB + ỦC)/3

d)

ỦNn = ỈAzA + ỈBzB + ỈCzC

e)

ỦNn = ỦA + ỦB + ỦC

35.

Жүктемені «ұшбұрышша» жалғаған кезде үш фазалы электр тізбегіндегі желілік токтардың алгебралық қосындысы неге тең

a)

Нольге

b)

Фазалық токтардың орташа мәніне

c)

Бейтарап сымдағы токқа

d)

Фазалық токтардың арифметикалық қосындысына

e)

Фазалы токтардың геометриялық қосындысына

36.

Қандай аспап желілік кернеуді өлшейді

a)

Вольтметр V1

b)

Амперметр A1

c)

Ваттметр W1

d)

Амперметр A4

e)

Вольтметр V2

37.

Электр қондырғысы қуатының коэффициенті дегеніміз

a)

активті қуаттың толық қуатқа қатынасы

b)

реактивтік қуаттың реактивтік қуатқа қатынасы

c)

толық қуаттың активтік қуатқа қатынасы

d)

реактивтік қуаттың активтік қуатқа қатынасы

e)

peактивті қуаттың толық қуатқа қатынасы

38.

Конденсатордың айнымалы токқа кедергісі неге тәуелді

a)

айнымалы токтың жиілігіне және конденсатордың сиымдылығына

b)

ток күшіне

c)

ток көзінің электр қозғаушы күшіне

d)

өтетін қуаттың шамасына

e)

берілген кернеудің шамасына

39.

Параллель L және С тізбектегі токтар резонансы кезінде реактивті қуат неге тең

a)
b)
c)
d)
e)
40.

Айнымалы ток тізбегіне арналған Ом заңы

a)
b)
c)
d)
e)
41.

Үш фазалы ЭҚК симметриялық жүйесі дегеніміз:

a)

Амплитудасы мен жиілігі бойынша біодей,тбірак бір-біріне қатысты фаза бойынша 120о-қа ығыстырылған, үш фазалы ЭҚК жүйесі

b)

Амплитудасы мен жиілігі бойынша әр түрлі, бірақ бағыты бойынша сәйкес келетін, үш фазалы ЭҚК жүйесі

c)

Амплитудасы мен жиілігі бойынша бірдей, бірақ бір-біріне қатысты фаза бойынша 30о-қа ығыстырылған, үш фазалы ЭҚК жүйесі

d)

Амплитудасы, жиілігі және бағыты бойынша әр түрлі, үш фазалы ЭҚК жүйесі

e)

Амплитудасы мен жиілігі бойынша бірдей және бағыты бойынша сәйкес келетін, үш фазалы ЭҚК жүйесі

42.

Егер тізбектегі толық кедергі 100 Ом, тізбектің қыспаларындағы кернеу 220 В болса, айнымалы ток тізбегіндегі толық қуатты анықта

a)

484 ВА

b)

2200 ВА

c)

4,84 ВА

d)

48,4 ВА

e)

100 ВА

43.

Қандай жүктемені «жұлдызша» жалғау кезінде симметриялы деп атайды

a)

Ол кезде Za e iфа=Zb e iфb =Zc eiфc болатын жүктемені

b)

Ол кезде Zab e iфаb=Zbc e iфbc=Zca eiфca болатын жүктемені

c)

Ол кезде Zab e iфаb ≠ Zca e iфca ≠Zbc eiфbc болатын жүктемені

d)

Ол кезде Zab e iфа ≠Zb e iфb ≠ Zc eiфc болатын жүктемені

e)

Ол кезде Za e iфаb= Zb e iфbc = Zc eiфca болатын жүктемені

44.

Жұлдызша» жалғанған үш фазалы жүктеменің фазалы кернеуін қандай аспап өлшейтінін көрсетіңіз

a)

V4 вольтметрі

b)

W1 ваттметрі

c)

V2 вольтметрі

d)

V1 вольтметрі

e)

А3 амперметрі

45.

Тоқтар резонансының шарты?

a)

вL=вС,в=0

b)

вL>вС,в>0

c)

вL<вC, в<0

d)

XL=XС, X=0

e)

XL>XС, X>0

46.

Кернеу резонансының шарты?

a)

XL=XС, X=0

b)

XL>XС, X>0

c)

XL<XС, X,<0

d)

XL>XС, X,<0

e)

вL=вС,в=0

47.

Тоқтар резонансы кезiнде S тең

a)

U2*g

b)

U2/Y

c)

U2

d)

U2*q

e)
48.

Кедергiлер R1 және R2параллель жалғанса R эквивалент неге тең?

a)
b)
c)
d)
e)
49.

Электроэнергетика қай ғылым саласына жатады?

a)

электротехника

b)

энергетика

c)

техника

d)

электромагнетизм

e)

гидротехника

50.

Электр тізбегін алмастыру сұлбасы деп ... атайды

a)

идеал элементтердің көмегімен тізбектің графикалық  кескінделуін

b)

резистивтік элементтерден тұратын, пассивті сұлбаны

c)

элементтердің натуралық кекінінен тұратын сұлбаны

d)

онда электртехникалық құрылғылар шартты белгілермен ауыстырылған, электр тізбегінің графикалық кескінделуін

e)

индуктивті және сыйымдылықтық кедергілердің параллель қосылуынан тұратын, пассивті сұлбаны

51.

Электр тізбегіндегі тізбектеле қосу деп ... атайды:

a)

бір контурлы электр тізбегін

b)

көп контурлы электр тізбегін

c)

онда электр тізбегінің барлық элементтері бірдей қуаты тұтынатын қосылысты

d)

онда барлық элементтер бойында сол және бір ток өтетін қосылысты

e)

екі түйін арасында қосылған, электр тізбегінің бірнеше тармағын

52.

Электр тізбегінде параллель қосу деп ... атайды:

a)

көп контурлы электр тізбегін

b)

онда электр тізбегінің барлық элементтері бірдей қуаты тұтынатын қосылысты

c)

бір контурлы электр тізбегін

d)

онда барлық элементтер бойында сол және бір ток өтетін қосылысты

e)

екі түйін арасында қосылған, электр тізбегінің бірнеше тармағын

53.

Электр тізбегінде тәуелсіз контур деп ... атайды:

a)

өзгелерден бір түйінімен ерекшеленетін электр тізбегінің контуры

b)

бір түйіннен тұратын электр тізбегі

c)

бірконтурлы электр тізбегі

d)

онда электр тізбегінің барлық элементтері бірдей кернеуде болатын электр тізбегінің контуры

e)

түйінделмеген электр тізбегі

54.

Суретте ваттметрдің тізбеге қосылу сұлбасы көрсетілген. Дұрыс емес жауабын көрсетіңіз

a)

Ваттметр P=UR+ формуласы бойынша есептелінетін электр қуатын өлшейді

b)

Ваттметр формуласы бойынша есептелінетін

c)

1-1’тізбектелген катушка ток орамасы деп аталады

d)

2-2’ параллелді қосылған катушка кернеу орамасы деп аталады

e)

1 және 2 қысқышты бірге қосып және қуат алу көзі жағынан қосу керек

55.

Тізбектеп қосылған бірдей кедергісі бар үш резистордан тұратын электр тізбегінің эквивалентті кедергісі 9 Ом тең. Әрбір резистордың кедергісін анықтаңыз

a)

3 Ом

b)

2 Ом

c)

9 Ом

d)

4 Ом

e)

1,5 Ом

56.

Параллелді қосылған бірдей кедергісі бар үш резистордан тұратын электр тізбегінің эквивалентті кедергісі 2 Ом тең. Әрбір резистордың кедергісін анықтаңыз

a)

6 Ом

b)

3 Ом

c)

2 Ом

d)

9 Ом

e)

4 Ом

57.

Кедергілері бірдей үш электр энергиясының қабылдағышы бір біріне тізбектей қосылған, және олар тұрақты кернеу көзіне қосылған, тоқ көзі 1 А тең. Қабылдағыштарды паралеллді қосқан кезде тоқтың мәні қандай болады?

a)

9 А

b)

4 А

c)

1 А

d)

2 А

e)

6 А

58.

Кедергілері бірдей екі электр энергиясының қабылдағышы бір біріне параллелді қосылған, және олар тұрақты кернеу көзіне қосылған, тоқ көзі 1 А тең. Қабылдағыштарды тізбектей қосқан кезде тоқтың мәні қандай болады?

a)

1 А

b)

2 А

c)

4 А

d)

8 А

e)

3 А

59.

Біртипті үш электр энергия көздері ЭҚК E = 5 В тізбектей қосылған. Бос жүріс режиміндегі батареяның кернеуін анықтаңыз

a)

15 В

b)

7,5 В

c)

5 В

d)

10 В

e)

8 В

60.

Біртипті төрт электр энергия көздері ЭҚК E = 5 В параллелді қосылған. Бос жүріс режиміндегі батареяның кернеуін анықтаңыз

a)

5 В

b)

20 В

c)

7,5 В

d)

10 В

e)

15 В

61.

Реостат қозғалтқышы төменге ауысқанда амперметр көрсеткіштері қалай өзгереді (Rpкедергінің азаюы)?

a)

көбейеді

b)

азайады

c)

2 есе азайады

d)

өзгермейді

e)

2 есе көбейеді

62.

Құрылғылар көрсеткіштері бойынша резистордың қуаты, кедергісі мен өткізгіштігін қалай есептеуге болады?

a)

P = UI, R = U/I, g = I/U

b)

R = U/I, P = U2R, g = I/U

c)

P = I2U, R = P/I2, g = I2/P

d)

P = U/I, R = UI, g = I/U

e)

P = U2g, R = U2/P, g = P/U2

63.

Тармақ тоғының көлемі мен бағытын анықтаңыз, егер R = 5 Ом, Е =10В, U = 5 В

a)

3 А, 1-ден 2-сіне

b)

2 А, 1-ден 2-сіне

c)

2 А, 2-ден 1-сіне

d)

5 А, 1-ден 2-сіне

e)

4 А, 2-ден 1-сіне

64.

Берілгені: R1= 4Ом ; R2=6Ом ; E1=30 В; Uab=20 В, ab тізбегінің теліміндегі тоқты анықтаңыз


a)

5 А

b)

3 А

c)

1 А

d)

2 А

e)

4 А

65.

Берілгені: R1=2Oм ; R 2=30м ; R 3=5Ом ; Е=15 В. Тізбектегі тоқты анықтаңыз.

a)

1,5 А

b)

1 А

c)

2 А

d)

2,5 А

e)

0,5 А

66.

Амперметрдің көрсеткіштерін анықтаңыз Е=15В,  Rн = 10 Ом,  Rвт =5 Ом

a)

1 А

b)

2 А

c)

3 А

d)

4 А

e)

5 А

Similar Resources on Wayground

Физикалық Зерттеулер

71 questions

Физикалық Зерттеулер

quiz

Worksheet

•

University

Еңбек гигиенасы бойынша тест

67 questions

Еңбек гигиенасы бойынша тест

quiz

Worksheet

•

University

Анатомия 8

65 questions

Анатомия 8

quiz

Worksheet

•

University

Өрт қауіпсіздігі бойынша тест

66 questions

Өрт қауіпсіздігі бойынша тест

quiz

Worksheet

•

University

Педагогика и дидактика 4

67 questions

Педагогика и дидактика 4

quiz

Worksheet

•

University

Вопросы по взвешиванию вагонов

69 questions

Вопросы по взвешиванию вагонов

quiz

Worksheet

•

University
