Worksheetspole magnetyczne
Total questions: 24
Worksheet time: 16mins
Każdy magnes ma :
dwa bieguny
trzy bieguny
jeden biegun
nieskończenie wiele biegunów
Igła magnetyczna kompasu wskazuje swoim biegunem północnym:
północny biegun geograficzny Ziemi
północny biegun magnetyczny Ziemi
południowy biegun geograficzny Ziemi
południowy biegun magnetyczny Ziemi
Gdy ustawimy prostoliniowy przewodnik równolegle nad igła magnetyczną i podłączymy go na chwilę do źródła napięcia, to igła magnetyczna ustawi się:
w kierunku północnego bieguna geograficznego Ziemi
prostopadle do przewodnika
równolegle do przewodnika
pozostanie w spoczynku
Elektromagnesem nazywamy:
każde ciało posiadające właściwości magnetyczne
zwojnicę, przez która płynie prąd
zwojnicę, wewnątrz której znajduje się rdzeń ze stali twardej
zwojnicę, wewnątrz której znajduje się rdzeń ze stali miękkiej
Pole magnetyczne najbardziej przypominające układem i kształtem linie pola magnesu sztabkowego, można wytworzyć przy pomocy prądu elektrycznego płynącego w:
przewodniku prostoliniowym
miedzianej sztabce
żelaznej sztabce
zwojnicy
Rysunek pokazuje sposób zastosowania reguły prawej dłoni. Co wskazuje kciuk, a co pozostałe palce?
kciuk siłę magnetyczną, a palce przepływ prądu
kciuk siłę magnetyczną, a palce linie pola magnetycznego
kciuk kierunek prądu, a palce linie pola magnetycznego
kciuk kierunek prądu, a palce linie pola elektrycznego
Urządzenie wytwarzające pole magnetyczne w wyniku przepływu prądu elektrycznego to:
elektromagnes
magnes trwały
kompas
elektroda
Układ linii pola magnetycznego wokół przewodnika z prądem zależy od :
rodzaju przewodnika
kształtu przewodnika
igły magnetycznej
diamagnetyku
Po przecięciu magnesu sztabkowego na 2 części otrzymamy:
dwa magnesy, każdy posiadający po dwa bieguny
dwa magnesy posiadające po jednym biegunie
dwa kawałki metalu, bez właściwosci magnetycznych
dwa rozdzielone bieguny magnetyczne
Poprawnie linie pola wokół liniowego przewodnika z prądem pokazuje rysunek.
Rysunek opisuje prawo
prawej dłoni, określające pole elektryczne
prawej dłoni, określające prawo grawitacyjne
prawej dłoni, określające bieguny magnetyczne zwojnicy
prawej dłoni, określające bieguny elektryczne przewodnika
Kto z fizyków zbudował taki obwód elektryczny i udowodnił tym, że przewodnik z prądem wytwarza pole magnetyczne?
(fot.www.ark-magnetyzm.blogspot.com)
Newton
Einstein
Oersted
Pitagoras
Zwrot linii pola magnetycznego można wyznaczyć za pomocą
reguły prawej dłoni
reguły lewej dłoni
Gdy ustawimy prostoliniowy przewodnik równolegle nad igła magnetyczną i podłączymy go na chwilę do źródła napięcia, to igła magnetyczna ustawi się:
w kierunku północnego bieguna geograficznego Ziemi
prostopadle do przewodnika
równolegle do przewodnika
pozostanie w spoczynku
Elektromagnesem nazywamy:
każde ciało posiadające właściwości magnetyczne
zwojnicę, przez która płynie prąd
zwojnicę, wewnątrz której znajduje się rdzeń ze stali twardej
zwojnicę, wewnątrz której znajduje się rdzeń ze stali miękkiej
Jeżeli prawą dłonią obejmiemy zwojnicę tak, aby zgięte palce wskazywały kierunek przepływu prądu w zwojach, to odchylony kciuk wskaże północny biegun magnetyczny zwojnicy (N). Jest to:
Reguła prawej dłoni dla przewodnika prostoliniowego
Reguła lewej dłoni dla przewodnika prostoliniowego
Reguła prawej dłoni dla solenoidu
Reguła lewej dłoni dla cewki
Pole magnetyczne :
to przestrzeń wokół magnesu
najsłabsze jest w pobliżu biegunów
występuje tylko w elektromagnesach
to przestrzeń wewnątrz magnesu
Układ linii pola magnetycznego wokół przewodnika z prądem zależy od :
rodzaju przewodnika
igły magnetycznej
kształtu przewodnika
diamagnetyku

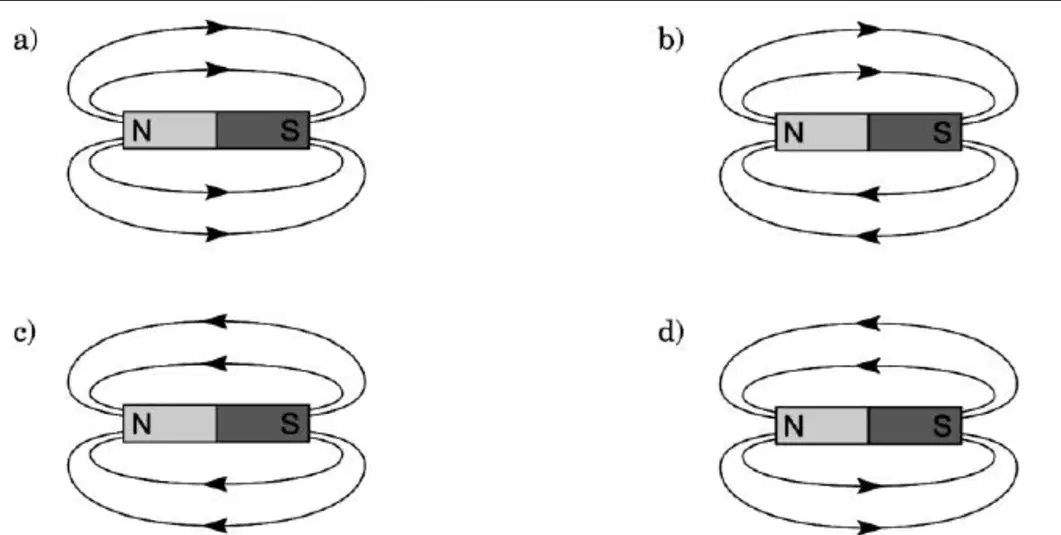

Wskaż rysunek, na którym poprawnie oznaczono zwroty linii pola magnetycznego magnesu sztabkowego:
a
b
c
d
Przedstawione na rysunku przewodniki, przez które płynie prąd elektryczny:
przyciągają się
nie oddziałują na siebie
odpychają się
na przemian się przyciągają i odpychają, niezależnie od kierunku przepływu prądu elektrycznego
W jednorodnym polu magnetycznym, którego indukcja ma wartość B =0,1 T umieszczono element przewodnika o długości Δl = 2 cm prostopadle do linii pola. W przewodniku płynie prąd o natężeniu I= 1,5 A. Wartość siły elektrodynamicznej działającej na ten element to:
3⋅100 N
3⋅10-2 N
3⋅10−4 N
3⋅10−3 N
Na przewód umieszczony w polu magnetycznym działała siła elektrodynamiczna F skierowana w prawo (patrz rysunek). Zaznacz zdanie prawdziwe.
Gdy zmienimy kierunek prądu w przewodzie na przeciwny, ramka odchyli się w lewo.
Kierunek przepływającego prądu w przewodzie nie wpływa na kierunek i zwrot działającej siły F.
Po odłączeniu prądu w elektromagnesie
spinacze spadną, bo elektromagnes nie będzie już ich przyciągał
spinacze nadal będą przyciągane przez magnes. Nie ma znaczenia, czy podłączymy prąd, czy nie.
