Worksheetselectrical set b
Total questions: 31
Worksheet time: 16mins
1. Pilih jenis sarung tangan yang sesuai untuk electrical safety.
A. Kevlar Gloves
B. Leather Gloves
C. Insulated Gloves
D. Coated Fabric Gloves
2. Proses penjanaan elektrik menghasilkan dua (2) medan magnet iaitu kutub utara dan kutub selatan.
Apakah daya tarikan yang dihasilkan diantara dua permukaan medan magnet tersebut?
A. Pengaliran fluks.
B. Pemotongan fluks.
C. Penjanaan kuasa elktrik solar.
D. Penjanaan kuasa elektrik hidro.
3. Susunkan langkah-langkah membaca dan menterjamah lukisan skematik electronic.
I. Baca lukisan skematik.
II. Kenalpasti kekutubannya.
III. Kenalpasti kaedah sambungan
IV. Kenal pasti komponen yang terlibat.
A. I, II, III, IV
B. I, IV, II, III
C. III, IV, II, I
D. IV, III, II, I
4. Apakah langkah keselamatan yang perlu dilakukan semasa mengantikan M.C.B dalam litar rumah?
A. Matikan dan tanggalkan suis 12A.
B. Matikan suis utama dengan berhati-hati.
C. Matikan K.W.H meter dengan berhati-hati.
D. Matikan suis perkakas elektrik yang diguna pada M.C.B tersebut.
5. Apakah kod warna wayar untuk wayar neutral 1 fasa?
A. Hitam/biru
B. Coklat/biru
C. Merah/hitam
D. Coklat/merah
6. Apakah kod warna wayar untuk wayar earth 1 fasa?
A. Hijau/biru
B. Hijau /biru
C. Hijau/merah
D. Hijau/kuning
7. Apakah saiz wayar yang digunakan untuk pendawaian soket 13A?
A. 1.0 mm
B. 1.5 mm
C. 2.0 mm
D. 2.5 mm
8. Bagaimanakah cara membuat “Holding” start button menggunakan contactor?
A. Input start button sambung ke L1 contactor, T1 contactor sambung ke out start button.
B. Input start button sambung ke L1 contactor, A2 contactor sambung ke out start button.
C. Input start button sambung ke A1 contactor, T1 contactor sambung ke out start button.
D. Input start button sambung ke B1 contactor, T1 contactor sambung ke out start button.
9. Pilih keselamatan yang sesuai semasa membuat pemasangan elektrik litar hidup.
I. Pastikan sistem pepasangan sudah dibumikan.
II. Pastikan peralatan pertukangan kering dan berpenebat.
III. Jangan gunakan sarung tangan bertebat atau sarung tangan biasa
IV. Beri tumpuan kepada satu litar sahaja, jangan sentuh lebih daripda satu litar.
A. I, II dan III
B. I, II dan IV
C. I, III dan IV
D. II, III dan IV
10. Antara berikut, yang manakah bukan aspek keselamatan semasa melakukan pemasangan komponan elektronik?
A. Membuat pemasangan ditempat persekitaran yang sesuai.
.
B. Memakai topi keselamatan semasa pemasangan komponen.
C. Memakai peralatan keselamatan yang sesuai semasa pemasangan.
D. Membersihkan kawasan kerja sebelum dan selepas melakukan pemasanga
11. Apakah fungsi transformer dalam PSU (Power Supply Unit)?
A. Mengubah arus 240 VAC ke 24 VAC
B. Mengubah arus 240 VAC ke 24 VDC
C. Mengubah arus 24 VAC ke 240 VAC
D. Mengubah arus 24 VAC ke 240 VDC
12. Apakah fungsi transformer dalam PSU (Power Supply Unit)?
A. Mengubah arus 240 VAC ke 24 VAC
B. Mengubah arus 240 VAC ke 24 VDC
C. Mengubah arus 24 VAC ke 240 VAC
D. Mengubah arus 24 VAC ke 240 VDC
13. Apakah fungsi diod photo?
A. Diod foto adalah sejenis penambah voltan.
B. Diod foto adalah sejenis penukar dan penghad voltan.
C. Diod foto adalah sejenis penstabil dan penghad voltan.
D. Diod foto adalah sejenis sensor kepada isyarat infrared atau cahaya.
14. Apakah kaedah pemeriksaan pada bateri 9v dengan menggunakan multimeter?
A. Letakkan hujung probe pada beteri dan baca nilai rintangan.
B. Gunakan test pen bagi memeriksa bateri sama ada rosak atau tidak.
C. Tetapkan julat mengikut keperluan dan baca nilai hasil bacaan bateri.
D.Laraskan tombol ke julat dcv, letakkan probe merah pada positif dan probe hitam pada negatif.
15. Mengapakah arus elektrik perlu dimatikan semasa pemasangan litar dilakukan?
A. Mendapatkan hasil pemasangan yang berkualiti.
B. Mengelak berlakukan kecuaian semasa pemasangan.
C. Memastikan litar berfungsi semasa pengujan litar dijalankan.
D. Mengelak terjadinya kemalangan semasa pemasangang.
16. Susunkan cara menguji litar electronic IC.
I. Hidupkan logic probe.
II. Hubungkan lead positif dan negatif.
III. Letakkan mata probe pada pin IC yang hendak diuji.
IV. Lihat lampu pada logic probe bagi mengetahui hasil ujian.
A. I, II, III, IV
B. II, I, III, IV
C. III, II, IV, I
D. III, IV, II, I
17. Apakah kaedah yang sesuai bagi pengunaan sepana?
A. Gunakan spana paip sekiranya nat terlalu ketat bagi mengelakkan nat tersebut rosak.
B. Ketuk spana mengunakan tukul kuku kambing apabila melonggarkan nat yang terlalu ketat.
.
C. Pilih spana mengikut saiz, pusing kekanan untuk menlonggarkan atau membuka nat dan kekiri untuk mengetatkan nat.
D. Pilih spana mengikut saiz nat,pusing kekanan untuk mengetatkan dan kekiri untuk melonggarkan atau membuka nat.
18. Berdasarkan rajah di dibawah, apakah kegunaan alat tersebut?I. Mengetatkan skru dan rivet.
II. Boleh melonggarkan pelbagai saiz nut.
III. Melonggarkan dan mengetatkan nut dan bolt.
IV. Boleh dilaraskan mengikut keperluan untuk melongarkan nut.
A. I, II dan III
B. I, II dan IV
C. I, III dan IV
D. II, III dan IV
19. Berdasarkan rajah di atas, apakah kaedah part of ballon yang digunakan.
A. Balloon leader
B. Custom balloon
C. Collected balloon
D. Arrangement of balloon
20. Bagaimana cara penggunaan bearing puller?
A. Memasang bearing di housing.
B. Mengetatkan bearing di housing.
C. Mengeluarkan bearing daripada housing.
D. Menstabilkan kedudukan bearing di housing.
21. Apakah maklumat yang perlu ada di dalam lukisan pemasangan?
A. B.O.M, beloon dan nama pelukis.
B. B.O.M, beloon dan saiz nisbah lukisan.
C. B.O.M, beloon dan nombor bilangan lukisan.
D. B.O.M, beloon dan jadual senarai komponen.
22. Susunkan langkah keselamatan semasa melakukan sub-pemasangan.
I. Baca S.O.P pemasangan.
II. Pakai pakaian keselamatan.
III. Sediakan peralatan yang sesuai.
IV. Pastikan kawasan kerja selamat.
A. I, II, III, IV
B. II, III, I, IV
C. III. II, I, IV
D. IV, II, III, I
23. Apakah kelebihan menggunakan sistem pneumatik?
A. Menyerap kelembapan.
B. Tekanan udarah kurang terhad.
C. Sumber tenaga yang tidak terhad.
D. Cepat ketika melaksana kerja yang berat.

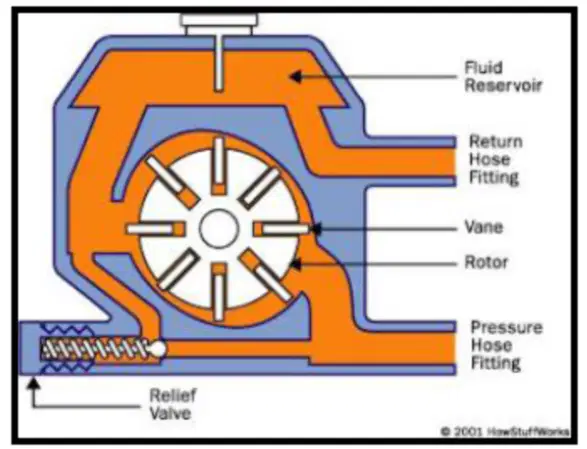

24. Berdasarkan rajah di, bawah apakah jenis pam tersebut?
A. Gear pump
B. Vane pump
C. Piston pump
D. Internal gear pump
25. Susunkan cara pengoperasian litar pneumatik berdasarkan rajah di atas.I. Cylinder Extend.
II. Tekanan udara dari silinder keluar ke working port 2.
III. Tekan push button, kedudukan 3/2 way valve berubah.
IV. Lepas push button, kedudukan valve berubah dan cylinder retract.
V. Tekanan udara dari pressure line masuk silinder melalui working port 4.
A. I, IV, III, II, V
B. II, III, I, IV, V
C. III, V, I, IV, II
D. IV, I, III, II, V
25. Susunkan kaedah pengoperasian sistem hidraulik berdasarkan rajah diatas.
I. Minyak mengalir dari port P ke port B.
II. Minyak mengalir dari port P ke port A, silinder extend.
III. Menghidupkan power pack dan pengalir mengalir ke pressure line.
IV. Apabila hand lever dilepas, valve kembali kepada kedudukan asal.
V. Apabila hand level valve ditolak, 4/2 way valve berubah kedudukan.
A. I, II, III, V, IV
B. I, II, III, IV, V
C. III, II, V, I, IV
D. III, I, V, II, IV
26. Apakah cara untuk mengetahui tekanan pada pemampat udara?
A. Melihat hasil bacaan tekanan pada pemampat udarah.
B. Melihat hasil bacaan dengan menggunakan multimeter.
C. Mengidupkan mesin pemampat dan periksa hasil bacaan melalui termometer.
D. Menghidupkan mesin pemampat udara dan periksa hasil bacaan pada pressure gauge.
27. Apakah cara untuk mengetahui tekanan pada pemampat udara?
A. Melihat hasil bacaan tekanan pada pemampat udarah.
B. Melihat hasil bacaan dengan menggunakan multimeter.
C. Mengidupkan mesin pemampat dan periksa hasil bacaan melalui termometer.
D. Menghidupkan mesin pemampat udara dan periksa hasil bacaan pada pressure gauge.
29. Susunkan kaedah pemasangan sistem hydraulic.
I. Mulakan pemasangan dengan berhati-hati.
II. Periksan setiap peralatan sebelum digunakan.
III. Pastikan kawasan kerja selamat sebelum memulakan pemasangan.
IV. Sediakan peralatan pemasangan dan kommponan hydraulic yang sesuai.
A. I, II, III, IV
B. II, III, IV, I
C. III, IV, II, I
D. IV, III, II, I
29. Apakah langkah perlu dilakukan setelah selesai melakukan pemasangan hydraulic?
A. Memastikan pemasangan telah dipasang dengan ketat dan melakukan ujian pada litar hydraulic telah diuji.
B. Memastikan pemasangan telah dipasang dengan ketat dan melakukan ujian pada litar hydraulic yang telah dibuka.
C. Memastikan pemasangan telah dipasang dengan ketat dan melakukan ujian pada litar hydraulic yang telah siap dipasang.
D. Memastikan pemasangan telah dipasang dengan ketat dan melakukan ujian pada litar hydraulic semasa pump dimatikan.
C. Memastikan pemasangan telah dipasang dengan ketat dan melakukan ujian pada litar hydraulic yang telah siap dipasang.
D. Memastikan pemasangan telah dipasang dengan ketat dan melakukan ujian pada litar hydraulic semasa pump dimatikan.
30. Apakah yang akan berlaku sekiranya hos hydraulic tidak dipasang dengan ketat?
A. Kebocoran pada sistem hydraulic dan sistem akan gagal untuk berfungsi.
B. Kerosakan pada sistem hydraulic dan sistem tidak berfungsi dengan baik.
C. Lebihan cecair pada sistem hydraulic dan sistem tidak berfungsi dengan baik.
D. Kekurangan angin pada saluran hydraulic dan sistem akan menjadi perlahan.
