Free Printable Esercizio PSE

1.

Quanti sono i nodi in questo circuito?

a)

2

b)

3

c)

4

d)

5

2.

Quanti sono i rami in questo circuito?

a)

3

b)

4

c)

5

d)

6

3.

Se applico il principio di sovrapposizione degli effetti e considero l'effetto del generatore E1, il circuito diventa:

a)

b)

c)

d)

4.

In questo circuito i nodi sono:

a)

A, B, C, D

b)

B, C, D

c)

A, B, C,

d)

B, C,

5.

In questo circuito

a)

non ci sono né serie né paralleli di resistenze

b)

R4 è in serie con il parallelo tra R3 e la serie tra R1 ed R2

c)

R4 è in serie con R1 ed R2

d)

R4 è in serie con il parallelo tra R3 e la serie tra R1 ed R2

6.

Quanto vale la resistenza equivalente tra B e C

a)

$R_{eq}=R_4+\frac{1}{\frac{1}{R_3}+\frac{1}{R_1+R_2}}$

b)

$R_{eq}=\frac{R_4}{\frac{1}{R_3}+\frac{1}{R_1+R_2}}$

c)

$R_{eq}=\frac{1}{R_1+R_2}+R_4+R_3$

d)

$R_{eq}=R_1+R_2+R_3+R_4$

7.

Quanto vale la resistenza equivalente tra B e C in Ohm (con una risoluzione di tre cifre decimali)

a)

10,338 Ω

b)

5,102 Ω

c)

8,198 Ω

d)

9,118 Ω

8.

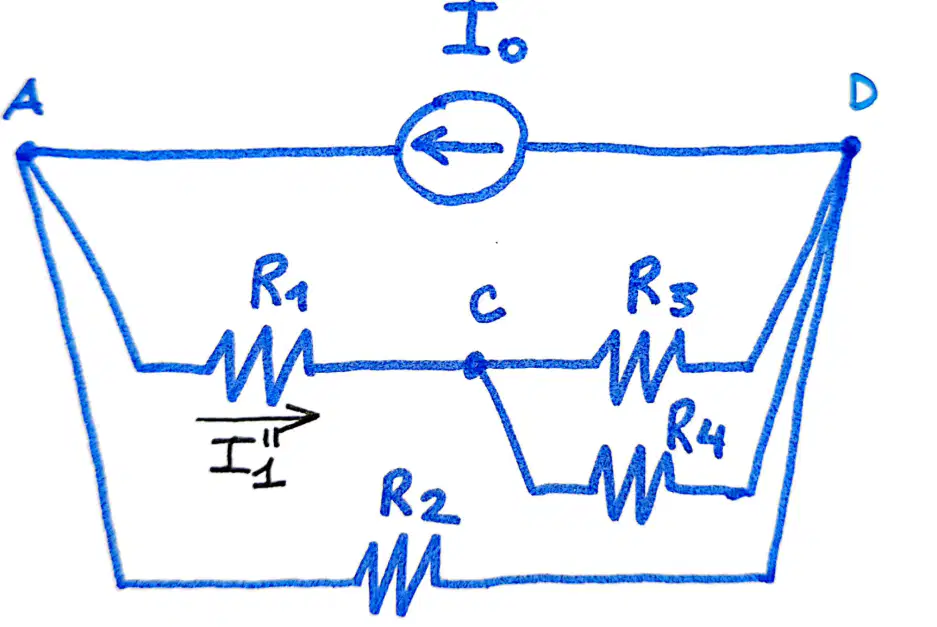

Il circuito sulla lavagna, che considera il solo effetto di Io, corrisponde a:

a)

b)

c)

d)

9.

in questo circuito:

a)

R3 è in parallelo con R4

b)

R1 è in parallelo con R2

c)

R1 è in serie con R3

d)

R1 è in serie con R4

Esercizio PSE

Total questions: 9

Worksheet time: 14mins
