40. Figura următoare exemplifică:
O diagramă de stare
O diagrama de activitate
Niciuna din variantele de mai sus
O diagramă de colaborare
54. In figura este prezentata:
O diagrama de activitate
O stare complexa
O stare compozita
O stare ce prezinta o diagrama de activitate
56. In figura urmatoare se reprezinta:
Un element transition
Un eveniment
O actiune
O structura de control secventiala
57. In figura urmatoare se reprezinta :
Un element transition
Un eveniment
O actiune
O structura de control secventiala
58. Figura urmatoare reprezinta:
Flow final node
History node
Start node
Initial node
59. Figura urmatoare reprezinta:
Un element de modelare action
Un element de modelare activity
Un element de modelare call activity action
Un element de modelare call action
60. Figura urmatoare reprezinta:
Un element de modelare action
Un element de modelare activity
Un element de modelare call activity action
Un element de modelare call action
61. Figura urmatoare reprezinta:
Un element de modelare send signal action
Un element de modelare accept event action
Un element de modelare invocation action
Un element de modelare accept time event action
62. Figura urmatoare reprezinta:
Un element de modelare send signal action
Un element de modelare accept event action
Un element de modelare event action
Un element de modelare accept time event action
63. Figura urmatoare reprezinta:
Un element de modelare wait time action
Un element de modelare accept event action
Un element de modelare event action
Un element de modelare accept time event action
64. Elementul de modelare pin:
Este utilizat pentru a marca input-urile si output-urile unui element de modelare action
Este utilizat pentru a marca input-urile si output-urile unui element de modelare object
Este un element de modelare expansion node
Poate fi utilizat doar pe granita unui element interruptible region
65. Elementul de modelare object node:
Este utilizat pentru a marca input-urile si output-urile unui element de modelare action
Este utilizat pentru a marca input-urile si output-urile unui element de modelare object
Este utilizat pentru a descrie un object flow in cadrul unei diagrame de activitate
Este utilizat pentru a descrie un control flow in cadrul unei diagrame de activitate
66. Elementul de modelare data store:
Este utilizat pentru a marca informatia ce nu va tranzita fluxul
Este un element de modelare object node
Este un element de modelare expansion node
Este un central buffer node
67. Elementul de modelare connector:
Este utilizat pentru a marca continuitatea unei diagrame de activitate
Permite gruparea unor elemente de modelare
Este utilizat pentru a descrie un object flow
Este utilizat pentru a descrie un control flow
68. Elementul de modelare interruptible activity region:
Permite gruparea unor elemente de modelare
Este utilizat pentru a descrie un object flow
Prezinta intotdeauna un element de modelare interrupting edge
Este o forma de regiune care marcheaza executia de tip multi-instance
69. Elementul de modelare interrupting edge:
Permite gruparea unor elemente de modelare
Este utilizat pentru a descrie un interrupting flow
Se utilizeaza doar in contextul unui element de modelare interruptible activity region
Este o forma de regiune care marcheaza executia de tip multi-instance
71. Elementul de modelare expansion region:
Permite gruparea unor elemente de modelare
Prezinta intotdeuna elementul de modelare expansion nodes
Este o forma de regiune care marcheaza doar executia de tip multi-instance parallel
Este o forma de regiune care marcheaza doar executia de tip multi-instance iterative
72. Elementul de modelare decision:
Este reprezentat identic cu elementul de modelare join
Este preprezentat identic cu elementul de modelare merge
Este utilizat in cazul in care dorim sa reprezentam un flux alternativ
Este utilizat pentru imbinarea fluxului dupa rutarea acestuia printr-un element de modelare fork node
73. Elementul de modelare merge:
Este reprezentat identic cu elementul de modelare fork
Este reprezentat identic cu elementul de modelare decision
Este utilizat in cazul in care dorim sa reprezentam un flux alternativ
Este utilizat pentru imbinarea fluxului
74. Elementul de modelare fork node:
Este reprezentat identic cu elementul de modelare join node
Asigura suport pentru modelarea paralelismului
Este utilizat in cazul in care dorim sa reprezentam un flux alternativ
Este utilizat pentru ramificarea fluxului
75. Elementul de modelare join node:
Este reprezentat identic cu elementul de modelare object node
Asigura suport pentru modelarea paralelismului
Este utilizat pentru unificarea fluxului dupa actiuni concurente
Este utilizat pentru ramificarea fluxului
41. O diagrama UML este:
Un graf care prezintă simboluri ale elementelor de modelare aranjate astfel încât sa ilustreze o anumită parte sau un anumit aspect al sistemului.
Un graf care prezinta simboluri ale elementelor de modelare aranjate astfel incat sa ilustreze un view
Un view functional
Nicio varianta nu este corecta
42. Un BP poate fi descris utilizând:
un view functional
un view non-functional
utilizând diagrame care reflecta comportamentul dinamic
utilizand diagrame care reflecta comportamentul static
43. Un caz de utilizare:
Este o descriere a unei acțiuni
prezinta structura logica a sistemului
prezintă o funcționalitate descrisă într-o singură diagrama de activitate
Toate variantele sunt corecte
44. Un element de modelare:
Este un concept folosit in cadrul diagramelor.
Are o semantică, o definiție formală a elementului sau un înțeles exact a ceea ce reprezintă el într-un anumit context și o reprezentare grafică sau un simbol grafic cu care se reprezintă în cadrul diagramelor
poate fi regăsit în mai multe tipuri de diagrame și pentru fiecare context există propriile reguli
Nicio varianta nu este corecta
45. Care din următoarele afirmații este corectă:
Un caz de utilizare reprezinta o functionalitate completa a sistemului
Un caz de utilizare este un set de secvențe de acțiuni pe care sistemul le realizează pentru a furniza o valoare unui actor particular.
Cazurile de utilizare sunt conectate cu actorii prin asocieri de comunicare.
Nicio varianta nu este corecta
46. O generalizare:
Este o asociere de comunicare
Se utilizeaza in diagramele de stare
Se utilizeaza pentru a modela dependenta unui caz de utilizare de altul
Nicio varianta nu este corecta
47. Diagrama de stare:
Are rolul de a captura ciclul de viață al obiectelor, subsistemelor și sistemelor, prin specificarea stărilor în care se poate găsi un obiect și a evenimentelor (mesaje primite, erori, condiții care devin adevărate) care îi afectează starea de-a lungul execuției.
Descrie modul in care obiectele interactioneaza si comunica intre ele
Este utilizata pentru a ilustra executia unei operatii, a unui caz de utilizare sau a unui scenariu de interactiune intr-un sistem
Nicio varianta nu este corecta
48. Diagrama de activitate:
Este o variantă a diagramei de stare
Este o cale alternativă de descriere a interacțiunilor, cu posibilitatea de specificare a acțiunilor care se vor realiza
Este utilizată pentru a arăta ce set de acțiuni legate pot fi realizate și cum vor afecta acestea obiectele
Nicio varianta nu este corecta
49. Un view este:
O abstractizare a sistemului pentru a cărei dezvoltare se folosesc diagrame
Un graf
Un mecanism general al sistemului pentru a carei dezvoltare se folosesc grafuri
Nicio varianta nu este corecta
50. Care view surprinde funcționalitatea sistemului:
Use-case view
Logic view
Concurrent view
Deployment view
51. Pentru descrierea carui view putem folosi UML AD:
Use-case view
Logic view
Concurrent view
Deployment view
52. Care dintre urmatoarele afirmatii este adevarata:
Relatia include poate fi utilizata pentru a simplifica un caz de utilizare complex
Relatia include poate fi utilizata pentru a extrage cazuri de utilizare care refecta un comportament similar si pot fi reutilizate si de catre alte cazuri de utilizare
Relația include poate fi utilizată numai intre doua cazuri de utilizare si modeleaza situatia in care o instanta a unui caz de utilizare include intotdeauna comportamentul descris de cazul de utilizare inclus
Toate variantele sunt corecte
53. Care dintre urmatoarele afirmatii este adevarata:
O stare este definita de un nume, atribut si tranzactii interne.
Starea este rezultatul unor activitati anterioare realizate de obiect si de obicei este determinata de valori atribuite si de legaturile lui cu alte obiecte
Starile compozite pot prezenta mai multe regiuni care la randul lor pot contine mai multe stari simple numite sub-stari
Toate variantele de mai sus sunt corecte
55. Intre aceste doua cazuri de utilizare inregistare si login se traseaza o relatie:
Include (sageata orientata spre cazul inregistrare)
Extend (sageata orientata spre cazul inregistrare)
Extend (sageata orientata spre cazul login)
Exista alte posibilitati de modelare
76. In figura alaturata clientul a selectat optiunea help reprezinta:
Un element de modelare object node
O conditie
O constrangere
Un element de modelare notification
77. UML AD este o diagrama:
De comportament
De structură
De interactiune
Nicio varianta nu e corecta
78. Relatia de generalizare:
Se poate trasa doar între actori
Se poate trasa intre actori dar si intre cazuri de utilizare
Se poate trasa doar intre cazuri de utilizare
Nu se utilizeaza pe diagrama use case
79. In figura urmatoare entry/ reprezinta:
Un atribut al starii
O tranzitie interna a starii
O constrangere
O sub-stare
80. In figura urmatoare factura reprezinta
Un atribut al activitatii
O tranzitie interna a actiunii
Un element de modelare expansion pin
Un element de modelare pin

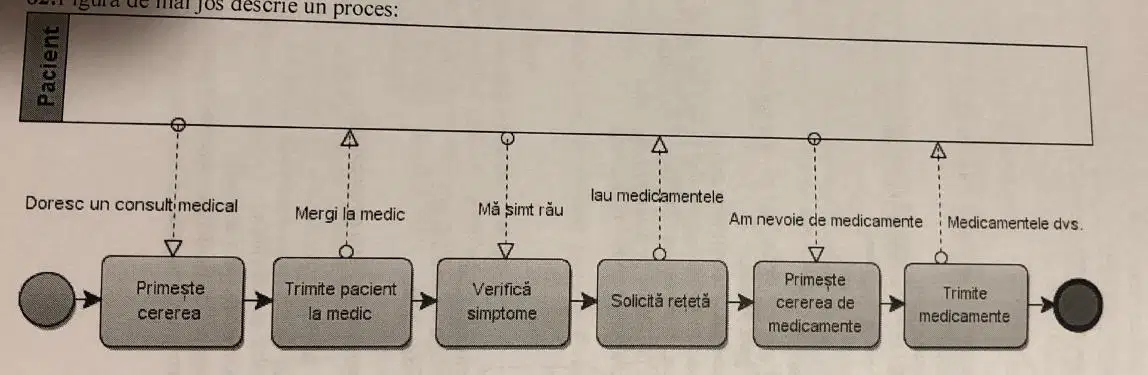

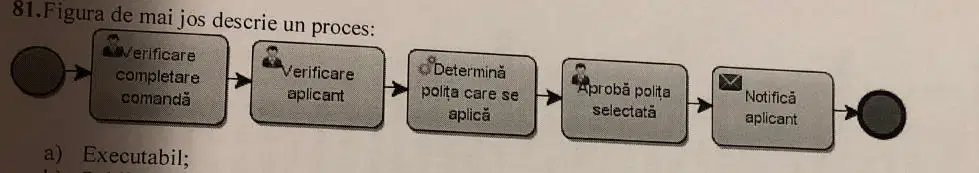

81. Figura de mai jos descrie un proces:
Public
Executabil
Privat
Niciuna din variante
82. Figura de mai jos dscrie un proces:
Executabil
Public
Privat
Niciuna din variante

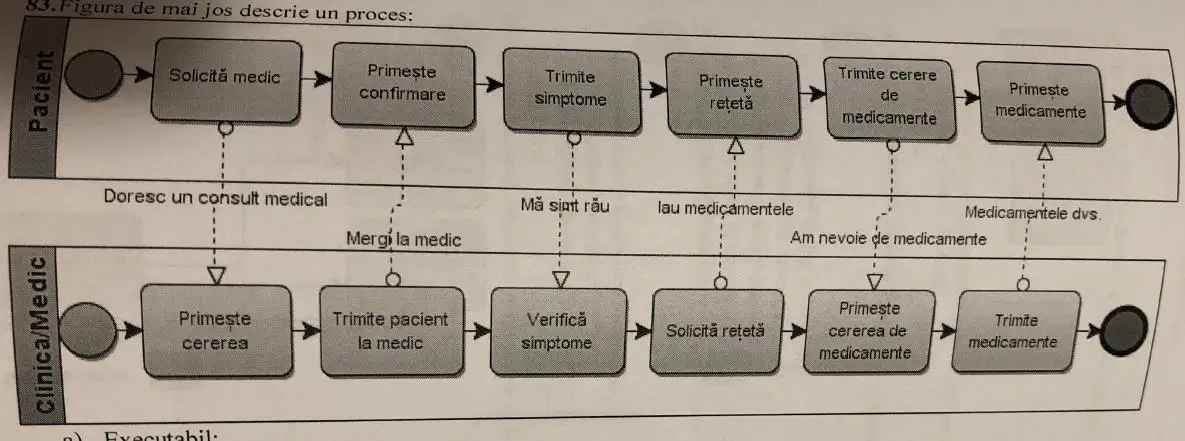

83. Figura de mai jos descrie un proces:
Executabil
Privat
Public
Colaborativ
84. Figura de mai jos descrie un proces:
Executabil
Colaborativ
Coreografie
Privat

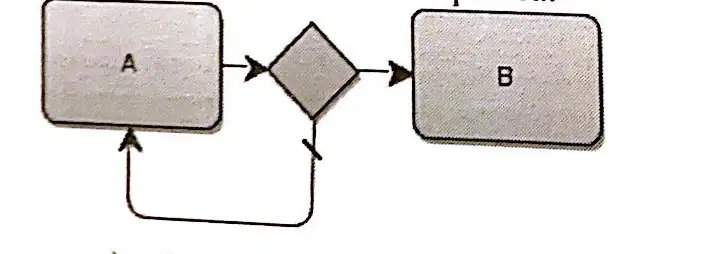

85. Precizati ce tip de flux prezinta figura:
Conditional si normal
Normal
Implicit si normal
Un flux de exceptie
96. Cate tipuri de procese cunoasteti?
5
3
Niciuna din variante
4
99. Care este diferența dintre o diagramă de conversație și o diagramă de colaborare?
O diagramă de colaborare defineste comportamentul dintre participanti fara implicarea unor elemente de modelare pool sau orchestratii
O diagrama de conversatie este o forma particulara si in acelsai timp ofera si o descriere informala a diagramei de colaborare
O colaborare descrie interactiunile dintre una sau mai multe entitati
Nicio varianta nu e corecta
100. Ce tipuri de orchestrații cunoașteți?
Procese private non-executabile (interne)
Procese private executabile (interne)
Procese publice
Colaborari care pot include procese si/sau coreografii
101. Care este diferenta dintre simularea unui process si optimizarea unui process?
optimizarea modelului procesului curent si compararea rezultatelor cu valorile reale de timp si costuri aferente acestora e necesara pt a consolida ideea ca modelul procesului curent e valid
simularea presupune definirea de resurse pentru fiecare activitate desfasurata si timpul necesar pentru finalizarea acesteia
optimizarea ajuta prin testarea a numeroase alternative si compararea acestor alternative in termeni de timp si costuri
simularea ajuta prin testarea a numeroase alternative si compararea acestor alternative in termeni de timp si costuri
103. BPMN este utilizat:
pentru analiza si documentatia proceselor de afaceri
pentru proiectarea de procese executabile
pentru analiza sistemelor
pentru proiectarea de sisteme
104. Procesele abstracte sunt:
procese publice
procese private
pot fi modelate prin colaborari
niciuna din variante
105. Figura urmatoare descrie urmatoarele:
sarcina proiectului nu poate fi conectata la momentul documentarii
activitate sau sub-proces de compensare
activitate sau sub-proces recursiv
activare recursiva
106. Figura urmatoare exemplifica:
un eveniment de tip escalation
un eveniment de tip conditional
un eveniment de tip error
un eveniment de tip compensation
97. Precizati semnificatia evenimenului din figura urmatoare:
Este utilizat pentru gestionarea compensarilor
Precizeaza semnalizare de la un proces la altul
Realizeaza escalare la un nivel mai ridicat de responsabilitate
Nicio varianta nu e corecta
98. Precizati care este diferenta dintre urmatoarele doua elemente BPMN:
Figura a reprezinta parallel gateway, iar Figura b reprezintă exclusive gateway
Figura a este un inclusive gateway, iar Figura b este un exclusive gateway
Figura a reprezintă parallel gateway, iar Figura b reprezinta inclusive gateway
Niciuna
102. Ce tip de flux este reprezentat in urmatoarea figura?
sequence
message
association
compensation
110. O coreografie:
defineste comportamentul dintre participanti fara implicarea unor elemente de modelare pool sau orchestratii
se manifesta intre elementele de modelare pool
contine activitati care reprezinta un set de schimburi de mesaje care implica unul sau mai multi participanti
niciuna din variante
112. Între un element de modelare gateway și un element de modelare sub-process se poate trasa:
un element de modelare sequence flow
un element de modelare association
un element de conditional flow
nicio varianta
113. O orchestratie include:
coreografii
colaborari
conversatii
procese publice
114. O colaborare poate include:
procese publice
procese private
coreografii
conversatii
115. Procesele publice pot fi:
executabile
non-executabile
interne
nicio varianta nu este corecta
118. O diagrama de conversatie:
ofera o descriere informala a diagramei de colaborare
defineste logica schimbului de mesaje
prezinta conversatiile in constructii de tip hexagon legand participantii (regiuni)
nicio varianta nu e corecta
119. Swimlane este:
un element de modelare flow object
un culoar
o regiune
un element de modelare connecting object
117. Care din urmatoarele afirmatii este corecta:
toate combinatiile de elemente de modelare pool, procese si coreografii sunt permise intr-o colaborare
toate combinatiile de elemente de modelare lane, procese si colaborari sunt permise intr-o coreografie
toate combinatiile de elemente de modelare pool, procese si coreografii sunt permise intr-o coreografie
nicio varianta
86. Precizati ce anume descrie figura din imagine:
Instante multiple paralele
Instante multiple secventiale
O compensare
O bucla
87. Precizati ce anume descrie figura din imagine:
Un artifact
Instante multiple secventiale ale sub-procesului
Un sub-proces ad-hoc
O bucla
88. Precizati ce anume descrie figura din imagine:
Un eveniment de tip escalation
Un eveniment de tip conditional
Un eveniment de tip cancel
Un eveniment de tip error
89. Precizati ce tip de eveniment descrie figura:
Intermediate boundary interrupting
Intermediate catching
Intermediate throwing
Standard
90. Precizati ce tip de element de modelare gateway descrie figura:
Sincronizare
Or
Xor
Complex
91. Precizati ce anume descrie figura:
Instante multiple paralele
Instante multiple secventiale
O compensare
O bucla

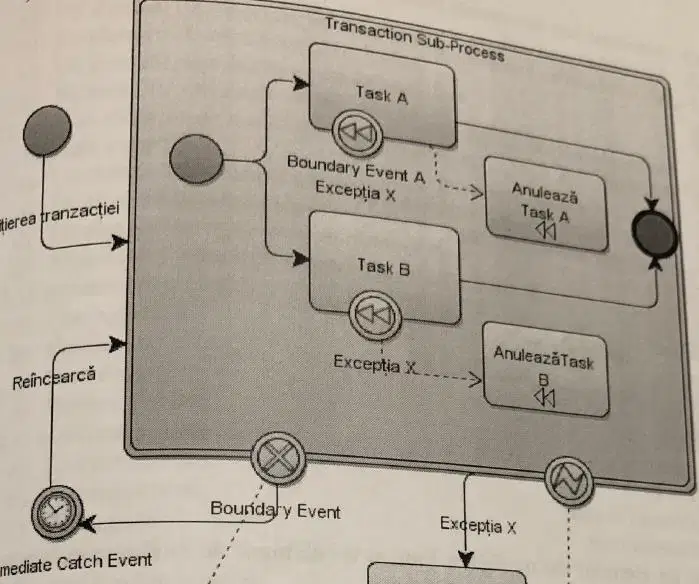

92. Precizati ce este modelat in figura care urmeaza:
Un flux de exceptie
Process break
O tranzactie
Niciuna din variante

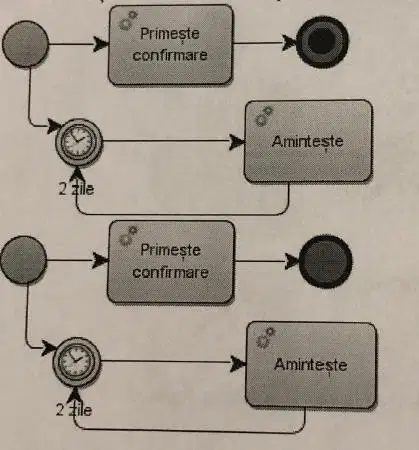

93. Precizati care e modelul de proces corect descris in figura urmatoare:
Modelul ce contine evenimentul de tip end
Modelul care folosește un flux de tip terminate
Ambele sunt corecte
Niciun model nu e corect

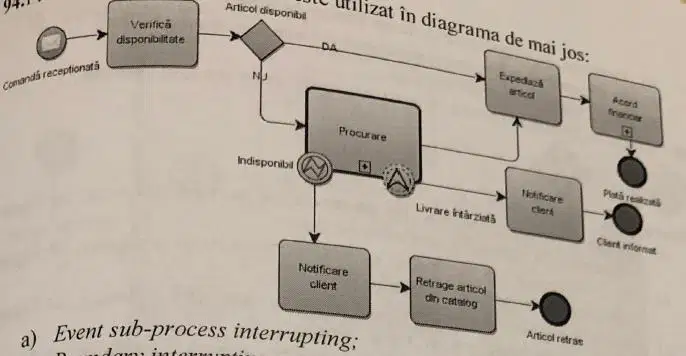

94. Precizati ce tip de eveniment este utilizat in diagrama de mai jos:
Event sub-process interrupting
Boundary interrupting
Start
Cancel

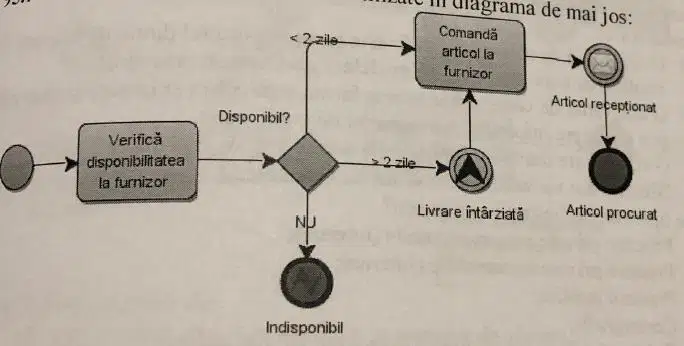

95. Precizati ce tipuri de fluxuri sunt utilizate in diagrama de mai jos:
Sequence si normal flow
Message flow
Association
Conditional si normal flow
108. Intre un eveniment de tip lane si un element de modelare sub-proces se poate trasa:
un element de modelare sequence flow
un element de modelare association
un element de modelare conditional flow
niciuna din variante
107. Figura urmatoare exemplifica:
join
fork
process break
transaction
109. Figura urmatoare exemplifica:
join
fork
process break
o activitate care se repeta
120. Elementul de modelare din imagine reprezinta:
un eveniment ce indica faptul ca exista mai multe modalitati de declansare a unui proces; este suficienta declansarea unei singure modalitati pentru a porni, continua sau opri procesul in cauza
un eveniment ce indica faptul ca exista mai multe modalitati de declansare a unui proces; este necesara declansarea simultana a acestora pentru a porni, continua sau opri procesul in cauza
un eveniment ce anunta escalare
un eveniment ce anunta o semnalizare de la un proces la altul
121. Elementul de modelare din imagine reprezinta:
un eveniment ce indica faptul ca exista mai multe modalitati de declansare a unui proces; este suficienta declansarea unei singure modalitati pentru a porni, continua sau opri procesul in cauza
un eveniment ce indica faptul ca exista mai multe modalitati de declansare a unui proces; este necesara declansarea simultana a acestora pentru a porni, continua sau opri procesul in cauza
un eveniment ce anunta escalare
un eveniment ce anunta o semnalizare de la un proces la altul
122. Elementul de modelare din imagine reprezinta:
un eveniment intermediar catching
un eveniment intermediar throwing
un eveniment intermediar boundary-interrupting
un eveniment intermediar boundary-noninterrupting
123. Elementul de modelare din imagine reprezinta:
o activitate ce prezinta instante multiple paralele
o activitate ce prezinta instante multiple secventiale
o sarcina ce prezinta instante multiple paralele
o tranzactie ce prezinta instante multiple secventiale
124. Care din urmatoarele afirmatii sunt corecte cu referire la figura urmatoare:
Inventatorul castiga bani daca obtine patentul si creeaza prototipul
Inventatorul castiga bani daca obtine patentul sau creeaza prototipul
Inventatorul nu castiga bani daca obtine patentul sau creeaza prototipul
Inventatorul nu castiga bani daca obtine patentul si creeaza prototipul
126. Care din urmatoarele afirmatii este corecta si completa cu referire la figura urmatoare?
daca masina trebuie doar reparata, aceasta va putea fi condusa doar dupa ce a fost reparata
daca masina trebuie doar curatata, aceasta va putea fi condusa doar dupa ce a fost curatata
daca masina trebuie si curatata si reparata, aceasta va putea fi condusa doar dupa ce a fost curatata si reparata
niciuna dintre variante nu e corecta
128. Care din urmatoarele afirmatii sunt adevarate cu referire la evenimentul de tip cancel:
poate fi utilizat pe granita unui element de modelare sub-process
poate fi utilizat pe granita unui element de modelare transaction sub-process
nu poate fi decat de tip boundary-interrupting
niciuna din variante nu e corecta
129. Precizati care este valoarea lui i la finalizarea executiei acestui proces:
5
4
6
niciuna din variante nu e corecta
130. Care din urmatoarele afirmatii sunt adevarate cu referire la evenimentul din figura:
poate fi utilizat pe granita unui element de modelare sub-process
poate fi utilizat pe granita unui element de modelare transaction sub-process
nu poate fi decat de tip boundary-interrupting
nu poate fi utilizat decat in granita unui element de modelare event sub-process.

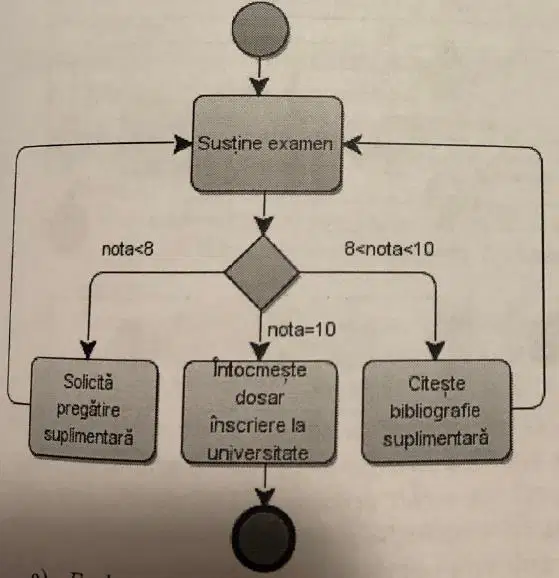

125. Precizati ce tip de element de modelare gateway trebuie utilizat in urmatorul model:
exclusive gateway
inclusive gateway
event gateway
complex gateway

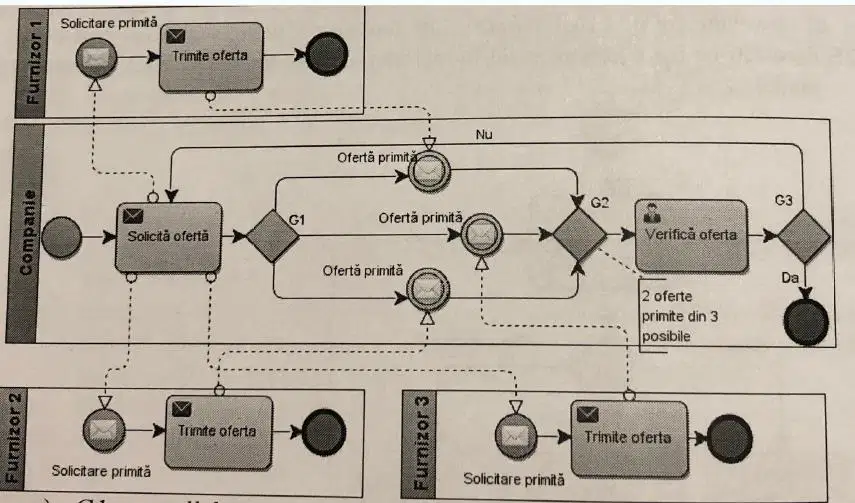

127. Precizati ce tip de element de modelare gateway trebuie utilizat in urmatoarea figura:
G1-parallel gateway, G2- complex gateway, G3- exclusive gateway.
G1 - complex gateway, G2 - parallel gateway,
G3 - exclusive gateway
G1 - parallel gateway, G2 - complex gateway, G3 - inclusive gateway
G1 - exclusive gateway, G2 - inclusive gateway, G3 - exclusive gateway
131. Precizați care din următoarele afirmații sunt complete și adevărate:
Toate elementele de modelare din diagrama au flux de secventa de intrare daca procesul include eveniment de start si end
Toate elementele de modelare utilizate in diagrama au flux de secventa de intrare
Toate elementele de modelare din diagramă în afara de evenimentele de tip start, boundary și activități de compensare au flux de secvență de intrare
Toate elementele de modelare din diagramă (în afara de evenimentele de tip start, boundary și activități de compensare) au flux de secvență de intrare dacă procesul include eveniment de start și end.
132. Precizați care din următoarele afirmații sunt complete și adevărate:
Toate elementele de modelare utilizate în diagramă au flux de secvență de ieșire dacă procesul include eveniment de start și end
Toate elementele de modelare utilizate în diagramă (în afara de evenimentele de tip end și activități de compensare) au flux de secvență de ieșire dacă procesul include eveniment de start și end
Toate elementele de modelare utilizate în diagramă în afara de evenimentele de tip end și activități de compensare au flux de secvență de ieșire
Nicio varianta nu e corecta
135. Precizați care din următoarele afirmații sunt complete și adevărate:
Un eveniment de start al unui sub-proces are un declanșator de tip none
Un eveniment de start al unui sub-proces are un declanșator de tip conditional
Un eveniment de start al unui sub-proces are un declanșator de tip error
Un eveniment de start al unui sub-proces are un declanșator de tip message
136. Precizați care din următoarele afirmații sunt complete și adevărate:
Un eveniment de tip boundary are întotdeauna un flux de secvență de ieșire.
Declanșatorul unui eveniment de tip boundary poate fi de tipul message, timer, signal, error, escalation, conditional, cancel, compensation.
Un eveniment de tip boundary nu poate avea flux de mesaj de iesire
Orice eveniment de tip boundary pozitionat pe granita unui sub-proces se asociaza cu un eveniment similar (acelasi tip de declansator) de tip catch
137. Precizați care din următoarele afirmații sunt complete și adevărate:
Un eveniment de tip boundary are intotdeauna un flux de secventa de intrare
Declanșatorul unui eveniment de tip boundary poate fi de tipul message, timer, signal, error, escalation, conditional, cancel, compensation.
Un eveniment de tip boundary nu poate avea flux de mesaj de intrare.
Orice eveniment de tip boundary poziționat pe granița unui sub-proces se asociază cu un eveniment similar (același tip de declanșator) de tip throw.
138. Precizați care din următoarele afirmații sunt complete și adevărate:
Un eveniment de tip boundary are intotdeauna un flux de secventa de iesire
Declanșatorul unui eveniment de tip boundary poate fi de tipul message, timer, signal, error, escalation, conditional, cancel, compensation.
Un eveniment de tip boundary nu poate avea flux de mesaj de iesire
Orice eveniment de tip boundary pozitionat pe granita unui sub-proces se asociaza cu un eveniment similar (acelasi tip de declansator) de tip catch
139. Precizați care din următoarele afirmații sunt complete și adevărate:
Un eveniment de tip boundary error nu poate fi de tipul non-interrupting.
Orice eveniment de tip boundary escalation poziționat pe granița unui sub-proces se asociază cu un eveniment similar (același tip de declanșator) de tip throw.
Orice eveniment de tip boundary pozitionat pe granita unui sub-proces se asociaza cu un eveniment similar (acelasi tip de declansator) de tip catch
Nicio varianta nu e corecta
140. Precizați care din următoarele afirmații sunt complete și adevărate:
Un eveniment de tip boundary error nu poate fi de tip interrupting
Orice eveniment de tip boundary escalation poziționat pe granița unui sub-proces se asociază cu un eveniment similar (același tip de declanșator) de tip throw.
Orice eveniment de tip boundary poziționat pe granița unui sub-proces se asociază cu un eveniment similar (același tip de declanșator) de tip throw.
Nicio varianta nu e corecta
142. Precizați care din următoarele afirmații sunt complete și adevărate:
Un eveniment intermediar ce prezinta flux de mesaj de intrare nu poate avea decat un declansator de tip message (throwing)
Un eveniment intermediar ce prezinta flux de mesaj de iesire nu poate avea decat un declansator de tip message (catching)
Un eveniment intermediar de tip throwing poate avea un declanșator de tipul message, signal, escalation, link sau compensation.
Un eveniment intermediar de tip catching poate avea un declanșator de tipul message, signal, timer, link sau conditional.
143. Precizați care din următoarele afirmații sunt complete și adevărate:
Un eveniment intermediar ce prezintă flux de mesaj de intrare nu poate avea decât un declanșator de tip message (catching).
Un eveniment intermediar ce prezintă flux de mesaj de ieșire nu poate avea decât un declanșator de tip message (throwing).
Un eveniment intermediar de tip throwing nu poate avea decat un declansator de tip message
Un eveniment intermediar de tip catching nu poate avea decat un declansator de tip message
146. Precizați care din următoarele afirmații sunt complete și adevărate:
Un eveniment de tip end nu poate avea flux de secvență de ieșire.
Un eveniment de tip end nu poate avea flux de secvență de intrare.
Un eveniment de tip end ce prezintă flux de mesaj de ieșire trebuie să fie de tipul message.
Nicio varianta nu e corecta
147. Precizati care din urmatoarele afirmatii sunt complete si adevarate:
un eveniment de tip end nu poate avea flux de secventa de intrare
un eveniment de tip end nu poate avea flux de mesaj de iesire
un eveniment de tip end ce prezinta flux de mesaj de iesire trebuie sa fie de tipul message
nicio varianta nu e corecta
