WorksheetsAsesmen Sumatif Elektromekanik Ganjil TOI XI
Total questions: 21
Worksheet time: 11mins
Name
Class
Date
1.
Nama :
4 lines
2.
Sistem grounding adalah ...
a)
A. Proses menghubungkan peralatan listrik dengan sumber listrik utama.
b)
B. Proses menghubungkan peralatan listrik dengan tanah untuk mengalirkan arus listrik berlebih.
c)
C. Proses melindungi peralatan listrik dari panas berlebih.
d)
D. Proses meningkatkan efisiensi penggunaan energi listrik.
3.
Apa yang terjadi jika sistem grounding tidak berfungsi dengan baik?
a)
A. Peralatan listrik akan lebih awet.
b)
B. Risiko terjadinya kebakaran akan meningkat.
c)
C. Tagihan listrik akan menjadi lebih murah.
d)
D. Kualitas sinyal wifi akan membaik.
4.
Tujuan utama dari sistem grounding adalah:
a)
A. Meningkatkan daya tahan peralatan listrik.
b)
B. Meningkatkan efisiensi penggunaan energi listrik.
c)
C. Mencegah terjadinya sengatan listrik dan kerusakan peralatan.
d)
D. Mempercepat proses perbaikan peralatan listrik.
5.
Amati gambar dibawah ini, berikut merupakan gambar dari komponen …
a)
A. Tombol tekan
b)
B. Tombol ON
c)
C. Tombol OFF
d)
D. Tombol Emergency
6.
Gambar di bawah ini merupakan symbol dari …
a)
A. MCB
b)
B. FUSE
c)
C. TOR
d)
D. TDR
7.
Fungsi dari symbol di bawah ini …
a)
A. sebagai lampu indikator
b)
B. sebagai input sensor
c)
C. sebagai aktuator
d)
D. sebagai sensor cahaya
8.
Dari gambar symbol berikut dapat diketahui bahwa komponen ini berfungsi sebagai …
a)
A. Pengaman thermal dan Beban Lebih
b)
B. Pengaman Beban Lebih dan Arus Lebih
c)
C. Pengaman Konsleting dan Hubung Singkat
d)
D. Pengaman Beban Lebih dan Hubung Singkat
9.
Di bawah ini mana yang merupakan piranti pengaman adalah…
a)
A.
b)
B.
c)
C.
d)
D.
10.
Amati gambar skema relay di bawah ini:
Jika setelah A1 diberi arus +24VDC dan A2 diberi arus – /Ground, maka anak kontak relay yang terhubung adalah nomor …
a)
A. 1 dan 2
b)
B. 1 dan 3
c)
C. 2 dan 4
d)
D. 2 dan 3
11.
Fungsi kontak bantu K1 pada gambar di bawah ini adalah ...
a)
A. Penyuplai tegangan
b)
B. Pengunci kontaktor K1
c)
C. Pushbutton start
d)
D. Penyambung tegangan
12.
Bila tombol (S1) ditekan maka lampu (L) akan menyala karena terhubung sumber VAC. Demikian sebaliknya bila tombol (S1) dilepas maka lampu (L) akan padam. Gambar rangkaian yang sesuai dengan cara kerja tersebut adalah ....
a)
A.
b)
B.
c)
C.
d)
D.
13.
Dari gambar rangkaian kontrol berikut, agar K1 hanya dapat bekerja setelah K2 bekerja maka komponen pada titik D adalah …
a)
A. NO K1
b)
B. NC K1
c)
C. NO K2
d)
D. NC K2
14.
Dari gambar rangkaian kontrol berikut, pada saat K2 bekerja agar K1 tidak dapat bekerja ketika PB1 di tekan, maka kontak NC K2 dipasang pada titik…
a)
A. Titik A
b)
B. Titik B
c)
C. Titik C
d)
D. Titik D
15.
Berikut merupakan komponen kontrol yaitu …
a)
A. MCB
b)
B. Kontaktor
c)
C. Thermal Overload
d)
D. Motor
16.
Symbol dari kontaktor yang diberi tanda (X) dengan nomor terminal A1 dan A2 adalah …
a)
A. Coil Kontaktor
b)
B. Kontak Utama Kontaktor
c)
C. Kontak Bantu Kontaktor
d)
D. Thermal Overload
17.
Symbol dari kontaktor yang diberi tanda (Y) dengan nomor terminal 1,3,5 dan 2,4,6 adalah …
a)
A. Coil Kontaktor
b)
B. Kontak Utama Kontaktor
c)
C. Kontak Bantu Kontaktor
d)
D. Thermal Overload
18.

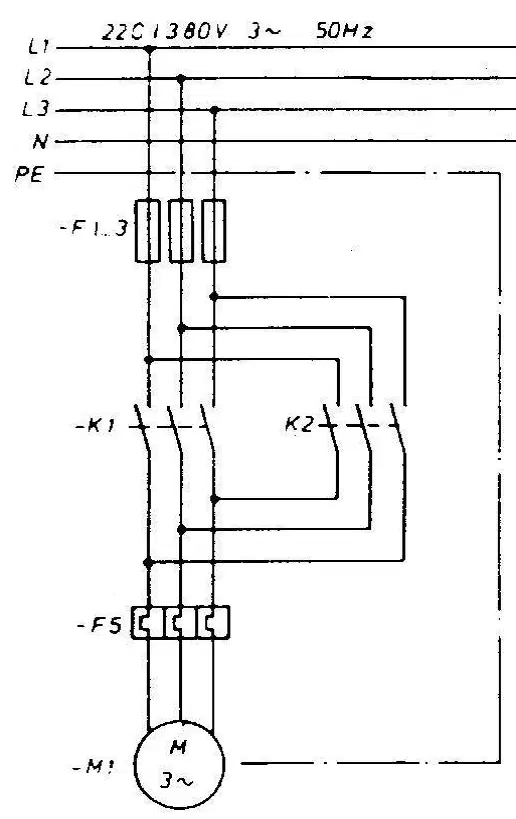

Gambar rangkaian berikut adalah gambar rangkaian daya untuk kontrol motor 3 fase secara…
a)
A. Star-delta
b)
B. Direct On Line
c)
C. Bergantian
d)
D. membalik arah putar
19.
Berdasarkan gambar nama komponen sesuai urutan adalah ….
a)
A. (1) MCB, (2) Kabel, (3) Kontaktor, (4) TOR, (5) Motor
b)
B. (1) TOR, (2) Kabel, (3) Kontaktor, (4) MCB, (5) Motor
c)
C. (1) MCB, (2) Kontaktor, (3) Kabel, (4) TOR, (5) Motor
d)
D. (1) Motor, (2) Kabel, (3) Kontaktor, (4) TOR, (5) MCB
20.
Berfungsi sebagai pemutus aliran listrik ketika terjadinya beban berlebih pada motor. Nama dari komponen tersebut adalah ….
a)
A. Thermal Overload
b)
B. Motor Listrik
c)
C. Kontaktor
d)
D. Lampu
21.
Bagian dari kontaktor yang berfungsi sebagai magnet ketika dialiri listrik adalah ….
a)
A. Kontak Bantu
b)
B. Coil
c)
C. Overload
d)
D. Kontak Utama
