WorksheetsTeori PPU
Total questions: 60
Worksheet time: 30mins
Berdasarkan rajah di atas, apakah maksud simbol tersebut?
Gunakan pelindung mata.
Gunakan pelindung muka.
Gunakan pelindung telinga.
Gunakan pelindung tangan.
Namakan peralatan pada rajah di atas.
Set flaring.
Set swaging.
Pemutar skru.
Blok pengembang.
Pilih pernyataan yang betul bagi pemadam api jenis buih.
Sesuai untuk kebakaran elektrik.
Sesuai digunakan untuk semua jenis kebakaran.
Tidak sesuai untuk kebakaran gas dan bahan cecair mudah terbakar.
Sesuai digunakan untuk kebakaran yang melibatkan bahan cecair mudah terbakar.
Apakah kandungan yang terdapat dalam Standard Operating Procedure (SOP) untuk penggunaan mesin di bengkel?
Maklumat tentang kertas kerja dan kertas tugasan.
Penerangan tentang fungsi mesin secara terperinci.
Penerangan kesan sampingan penggunaan peralatan tersebut.
Langkah-langkah keselamatan, cara penggunaan mesin, dan prosedur kecemasan.
Berdasarkan rajah di atas, namakan komponen yang bertanda X.
Penyejat.
Pemampat.
Pemeluwap.
Peranti pemeteran.
...................................... berfungsi menyerap haba dari persekitaran dan menyebabkan bahan pendingin berubah daripada cecair kepada gas.
Penyejat.
Pemampat.
Pemeluwap.
Alat pemeteran.
Berdasarkan rajah di atas, apakah kaedah mengecas yang menggunakan peralatan tersebut?
Kaedah bacaan arus.
Kaedah tekanan.
Kaedah bacaan suhu.
Kaedah timbang berat.
Berikut adalah langkah proses melakukan pump down kecuali
Tutup injap sedutan.
Tutup injap nyahcas.
Pastikan arus larian stabil.
Off 'kan penyaman udara pisah.
Berdasarkan rajah di atas, apakah kaedah mengecas yang menggunakan peralatan tersebut?
Kaedah arus.
Kaedah suhu.
Kaedah tekanan.
Kaedah timbang berat.
Berdasarkan rajah di atas, peralatan ini digunakan dalam bidang penyamanan udara. Nyatakan fungsi mesin tersebut?
Menguji dan mengukur rintangan.
Mengesan kebocoran bahan pendingin.
Memastikan lembapan udara dikeluarkan daripada sistem.
Mendapatkan bacaan tekanan tinggi dalam sistem penyaman udara.
Mengapakah kipas pengudaraan perlu diservis sekurang-kurangnya setahun sekali?
Memastikan unit tahan lama.
Memastikan unit tidak rosak.
Memastikan unit sentiasa bersih.
Memastikan unit berfungsi secara optimum.
Berdasarkan rajah di atas, apakah peralatan ujian yang sesuai untuk menguji motor kipas pengudaraan?
Pena ujian.
Meter suhu.
Meter pelbagai.
Kapasitor tester.
Pilih peralatan yang sesuai untuk menebuk lubang pada plat besi.
Jigsaw.
Gergaji besi.
Meter pelbagai.
Mesin gerudi tangan.
Berdasarkan rajah di atas, namakan alatan yang digunakan dalam kerja menservis unit tingkap?
Blower
Kipas angin
Motor elektrik
Mesin gerudi tangan
Berikut merupakan maklumat yang perlu diisi oleh juruteknik dalam Borang Menservis unit penyaman udara pisah kecuali
Lokasi
Tarikh ujian
Nota pesanan
Tandatangan pelanggan
Berdasarkan rajah di atas, apakah proses yang sesuai menggunakan peralatan tersebut?
Memotong tiub kuprum.
Membengkokkan tiub kuprum.
Membuang gerigis pada hujung tiub kuprum.
Mengembangkan tiub kuprum untuk penyambungan.
Berpandukan rajah di bawah, pilih alat yang sesuai digunakan untuk memotong kayu.
A.
B.
C.
D.
Carta alir menunjukkan cara menggantikan komponen yang rosak pada unit tingkap. Pilih langkah yang sesuai untuk ruang X?
Mengukur bacaan voltan
Menguji komponen yang rosak
Mencatatkan bacaan arus unit tingkap
Menanggalkan bilah kipas yang patah.
Berikut adalah langkah mengujilari sistem penyaman udara unit tingkap kecuali
On' kan unit penyaman udara.
Periksa saliran air keluar dalam keadaan yang baik.
Pastikan nat kembang ketat pada injap nyahcas dan injap sedutan.
Pilih COOL dan setkan suhu yang paling rendah dan tunggu beberapa minit bagi memastikan pemampat beroperasi.
Nyatakan kaedah membaikpulih yang sesuai bagi unit tingkap yang mengalami limpahan air pada bahagian hadapan.
Membersihkan penyejat yang kotor.
Membersihkan pemeluwap yang kotor.
Membersihkan pemampat yang berhabuk.
Membersihkan saluran alir keluar yang tersumbat.
Nyatakan langkah kerja yang pertama dalam menguji thermostat pada unit tingkap.
Catat bacaan suhu.
Kira tekanan pada unit tingkap.
Rendam sensor thermostat dalam ketulan ais.
Tanggalkan pendawaian pada kaki thermostat.
Berdasarkan pernyataan di atas, nyatakan kerja mengesan kerosakan yang sesuai untuk menyelesaikan masalah di atas.
Menukar larasuhu.
Menggantikan penyejat.
Menggantikan komponen kapasitor.
Membersihkan permukaan penyejat.
Pilih punca yang menyebabkan pemampat pada unit tingkap tidak berfungsi.
Pemaipan bocor.
Salur alir keluar tersumbat.
Kapasitor pemampat rosak.
Kerosakan pada sistem pembumian.
Apakah bahan yang digunakan untuk kerja membersih penapis udara penyaman udara pisah?
Gris.
Sabun.
Minyak.
Berus cat.
Apakah kegunaan utama pelulas dalam kerja pemaipan tiub kuprum bagi pemasangan unit penyaman udara jenis pisah?
Memotong tiub kuprum.
Membengkokkan tiub kuprum.
Membuang gerigis pada hujung tiub kuprum.
Mengembangkan tiub kuprum untuk penyambungan.
Berdasarkan rajah di atas, apakah jenis penyaman udara tersebut?
Penyaman udara jenis siling.
Penyaman udara jenis kaset.
Penyaman udara jenis lantai.
Penyaman udara jenis lekapan dinding.
Namakan alat yang berkaitan dengan kerja pemaipan tiub kuprum dalam pemasangan unit penyaman udara jenis pisah?
Set flaring.
Penjalur wayar.
Penghembus angin.
Mesin kimpalan arka.
Berdasarkan rajah di atas, namakan peralatan ujian untuk menguji tebatan pemampat pada unit luar.
Pena Ujian.
Meter Kapit.
Meter Pelbagai.
Alat Penguji Tebatan (Megger meter).
Berdasarkan rajah di atas, namakan peralatan ujian untuk menguji kapasitor pada unit luar penyaman udara.
Meter Kapit.
Meter Pelbagai.
Kapasitor Tester.
Alat Penguji Tebatan (Megger meter).
Berdasarkan rajah di atas, pilih kegunaan alat tersebut.
Kawal arus.
Kawal suhu.
Kawal tekanan.
Kawal rintangan.
Susunkan mengikut urutan yang betul bagi konsep asas pemasangan unit penyaman udara jenis pisah.
Beban haba > Pemilihan unit > Lokasi pemasangan > Proses pemasangan
Beban haba > Lokasi pemasangan > Pemilihan Unit > Proses pemasangan
Pemilihan unit > Lokasi pemasangan > Beban haba > Proses Pemasangan
Lokasi pemasangan > Pemilihan unit > Beban haba > Proses pemasangan
Apakah yang dimaksudkan dengan SOP?
Lindungi organisasi dan pekerja dari malapetaka atau kegagalan.
Mudahkan proses mengenalpasti faktor kesilapan teknikal pada kualiti kerja dan mempercepatkan proses membetulkannya.
SOP merupakan satu set arahan, sistem, prosedur atau langkah wajib yang ditulis supaya individu lain boleh mengikuti untuk menyelesaikan tugas dengan selamat.
Dokumen yang dihasilkan oleh pengeluar sebagai panduan dan rujukan yang mengandungi maklumat untuk kegunaan juruteknik semasa melakukan pemasangan, pengoperasian dan penyelenggaraan sesuatu perkakasan.
Berikut adalah langkah memvakum pada sistem penyaman udara kecuali
Menggunakan mesin pam vakum.
Menggunakan tolok pancarongga.
Penyaman udara dalam keadaan Off.
Melihat bacaan arus elektrik pada meter pelbagai.
Berdasarkan rajah di atas, apakah langkah 5 bagi carta alir penilaian risiko tersebut?
Refleksi.
Pementoran.
Penilaian akhir.
Pemantauan dan semakan semula.
Berdasarkan rajah di atas, nyatakan fungsi alat tersebut.
Memproses bahan pendingin melalui proses penyulingan.
Memisahkan bahan pendingin daripada bahan mudah terbakar.
Memindahkan bahan pendingin daripada sistem ke silinder penyimpan.
Membersihkan bahan pendingin daripada minyak, kelembapan dan keasidan.
Berdasarkan rajah di atas, tentukan nama bahagian yang betul berpandukan label A, B, C dan D.
A= Badan kipas, B= Bilah kipas, C= Motor kipas, D=Kekisi udara
A= Bilah kipas, B= Kekisi udara, C= Motor kipas, D=Badan kipas
A= Bilah kipas, B= Badan kipas, C= Motor kipas, D=Kekisi udara
A= Motor kipas, B= Badan kipas, C= Bilah kipas, D=Kekisi udara
Nyatakan langkah kerja sebelum menebuk lubang untuk pemasangan kipas pengudaraan?
Ukur saiz kipas pengudaraan.
Pasang pendawaian kipas pengudaraan.
Pasang penutup hadapan kipas pengudaraan.
Pasang rangka kayu pada lubang yang ditebuk.
Mengapakah kipas pengudaraan perlu diservis setahun sekali?
Pastikan unit tidak rosak.
Pastikan unit sentiasa bersih.
Pastikan unit sentiasa cantik.
Memastikan unit berfungsi secara optimum.
Apakah fungsi utama peralatan kawalan pengguna seperti yang ditunjukkan dalam rajah di atas?
Memutuskan bekalan elektrik apabila berlaku litar pintas.
Membahagikan bekalan elektrik kepada beberapa litar kecil.
Memutuskan bekalan elektrik apabila berlaku kebocoran arus ke bumi.
Melindungi perkakas elektrik daripada kerosakan akibat beban berlebihan.
Apakah kod warna wayar yang perlu dikapit (clamp) untuk mendapatkan bacaan arus dengan tepat dan betul?
Biru.
Merah.
Kelabu.
Hijau kuning.
Berikut merupakan prosedur pemasangan unit tingkap pada dinding kayu kecuali
Masuk unit ke dalam kerangka.
Pasang pendawaian pada unit tingkap.
Masukkan kerangka pada dinding yang ditebuk.
Pasang tiub kuprum diantara unit luar dan unit dalam.
Berdasarkan rajah di atas, pilih fungsi komponen yang bertanda X.
Kawal pergerakan louver.
Sambungkan bekalan ke pemaipan penyejukan.
Putuskan bekalan apabila mencapai takat suhu yang dilaras.
Hidup dan mematikan unit serta mengawal kelajuan motor kipas.
Pernyataan diatas merujuk pada salah satu kaedah pengujian pemampat dalam kerja baikpulih unit pisah. Namakan peralatan ujian tersebut.
Meter kapit.
Meter pelbagai.
Meter uji kapasitor.
Tolok pancarongga.

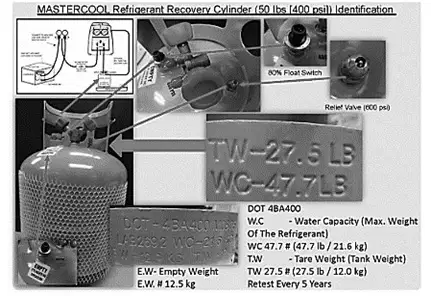

Berdasarkan rajah di atas, silinder penyimpanan tersebut dibeli pada bulan Disember 2020. Bilakah silinder penyimpanan tersebut perlu diuji semula?
Januari 2023.
Disember 2022.
Disember 2025.
Disember 2026.
Berdasarkan pernyataan di atas, apakah punca kerosakan pada motor kipas pengudaraan tersebut?
Bilah kipas akan patah.
Galas (bearing) rosak.
Motor kipas akan terbakar.
Motor kipas berfungsi seperti biasa.
Berdasarkan rajah diatas, apakah punca masalah di ?
Motor kipas terbakar.
Bahan pendingin kurang.
Halangan peredaran udara pada pemeluwap.
Pemasangan unit dalam tidak mengikut kecondongan yang ditetapkan.
Pernyataan yang manakah bukan tujuan kerja menservis dilakukan ke atas unit penyaman udara?
Pastikan keselesaan pengguna.
Tambah kos baik pulih unit penyaman udara.
Pastikan operasi unit penyaman udara lebih lancar.
Pastikan unit penyaman udara beroperasi dengan selamat.
Rajah di atas menunjukkan sebahagian kerja yang dilakukan semasa menservis penyaman udara unit pisah. Mengapakah kerja tersebut dilakukan?
Buang kotoran yang teruk pada saliran air keluar.
Pastikan sirip bersih daripada habuk dan kotoran.
Pastikan kesan pendinginan penyaman udara baik.
Elakkan komponen unit luar penyaman udara rosak.
Berdasarkan rajah di atas, pilih langkah kerja yang berkaitan seperti gambar di atas.
Guna penimbang air.
Tebuk lubang dengan menggunakan gerudi tangan.
Pasang palam dinding pada lubang yang telah di tebuk.
Ketat skru palam dinding dengan menggunakan sepana.
Berdasarkan rajah di atas, pilih langkah kerja menguji kebocoran pada sambungan pemaipan penyaman udara pisah kecuali
Masuk gas nitrogen.
Perbaiki tempat yang bocor.
Buat pendawaian pada unit pisah.
Guna larutan sabun untuk menguji kebocoran.
Apakah langkah kerja sebelum off pam vakum semasa proses memvakum?
Buka kekunci allen injap sedutan pada unit luar.
Tutup injap tekanan rendah pada tolok pancarongga.
Tutup bekalan kuasa unit penyaman udara dengan segera.
Pasang hos tekanan rendah tolok pancarongga pada injap servis penyaman udara pisah.
Apakah masalah yang berlaku sekiranya unit penyaman udara kekurangan bahan pendingin?
Bilik kurang sejuk.
Berlaku litar pintas.
Pemampat terlalu panas.
Penyaman udara tidak beroperasi.
Berdasarkan pernyataan di atas, bagaimanakah membaik pulih masalah tersebut?
Tukar pemampat.
Tambah bahan pendingin.
Bersihkan paip salir air keluar.
Memastikan peredaran udara di sekitar pemeluwap tidak terganggu.
Susun kaedah keluarkan unit tingkap dari tempat pemasangan yang betul.
I. Buka paip air keluar.
II. Off’ kan unit tingkap.
III. Turunkan unit dengan selamat.
IV. Buka sambungan bekalan kuasa.
A. I, II, III, IV
B. I, III, II, IV
C. II, IV, I, III
D. IV, I, II, III

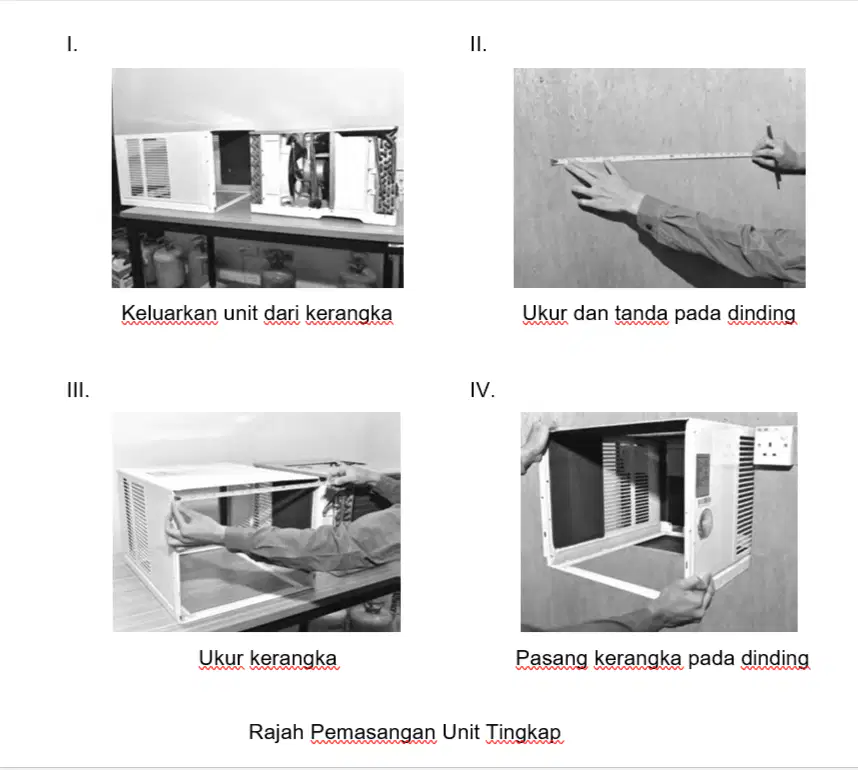

Berdasarkan rajah di atas, susunkan langkah kerja pemasangan unit tingkap tersebut.
I, II, III, IV
I, III, II, IV
III, I, IV, II
IV, III, II, I
Susunkan langkah kerja pump down dibawah pada unit penyaman udara pisah.
I. Tutup injap sedutan.
II. Tutup injap nyahcas.
III. Off’ kan penyaman udara serta merta.
IV. On’ kan penyaman udara sehingga stabil.
I, II, III, IV
II, I, III, IV
III, I, IV, II
IV, II, I, III
En Azmi adalah seorang pengurus keselamatan dan kesihatan pekerja (SHO) di syarikat Pembinaan Etika. Beliau diminta untuk membuat Polisi Keselamatan dan Kesihatan bagi syarikat. Pilih perkara-perkara yang perlu dinyatakan dalam Polisi Keselamatan dan Kesihatan itu.
I. Keselamatan pekerja adalah tanggungjawab semua pihak terutamanya pihak majikan.
II. Setiap kemalangan dan kecederaan yang terjadi di tempat kerja bukan tanggungjawab pihak majikan.
III. Ketidakpatuhan pekerja kepada peraturan dan cara kerja yang selamat boleh dikenakan tindakan tatatertib daripada pihak majikan.
IV. Pihak majikan hendaklah menyediakan tempat kerja dan cara kerja yang selamat untuk semua perkerja mengikut panduan di dalam Akta Keselamatan dan Kesihatan Pekerjaan 1994.
I dan II
II dan III
I, II dan III
I, III dan IV
Berdasarkan rajah di atas, motor kipas pengudaraan tidak berfungsi. Setelah diperiksa motor kipas telah mengalami kerosakan. Susun langkah kerja memperbaiki kerosakan tersebut.
I. Ujilari kipas pengudaraan.
II. Off’ kan kipas pengudaraan.
III. Tanggalkan skru dan keluarkan motor kipas yang rosak.
IV. Pasang semula motor kipas pengudaran yang baru dan ketatkan skru semula.
I, II, III, IV
I, III, II, IV
II, III, IV, I
IV, III, II, I
Berdasarkan rajah di atas, susunkan langkah kerja menukar kipas penghembus tersebut.
I. Off’ kan unit penyaman udara.
II. Tukar kipas penghembus yang baru.
III. Keluarkan kipas penghembus yang rosak.
IV. On’ kan semula unit selepas memasang kipas penghembus yang baru.
I, II, III dan IV
I, III, II dan IV
II, III, I dan IV
IV, III, II dan I
Berdasarkan rajah di atas, susunkan langkah kerja menservis gelung pemeluwap tersebut.
I. Tutup saluran paip kuprum.
II. Sembur air pada gelung pemeluwap.
III. Sembur larutan kimia dan bilas dengan air.
IV. Keringkan gelung pemeluwap dengan menggunakan kipas penghembus.
I, II, III, IV
I, III, II, IV
II, III, I, IV
IV, III, II, I
