WorksheetsHalbleiter
Total questions: 19
Worksheet time: 27mins
Viele elektronische Halbleiter bestehen aus p- und n-leitenden Bereichen in ihrem Kristall, die am Kontaktbereich einen pn-Übergang bilden. Durch (a) der Elektronen aus dem n-Material zum p-Material kommt es zum Austausch der Ladungsträger entlang des Kontakts.
Welche Funktionen hat eine Diode in Bezug auf ihre Leitfähigkeit?
Was ist Us?
Durchbruchsspannung
Schleusenspannung
Schwellenspannung
Durchlassspannung
Zeichnen Sie die Strom-Spannungskennlinie einer Diode ein.
Die Eingangsspannung ist eine vom Transformator (Tr) erzuegte einphasige Wechselsspannung. Wie verändert die nachfolgende Schaltung die Ausgangsspannung?
Wie sind die Farben in der Kennlinie der LED spannungsabhängig (von links nach rechts) einzusortieren?
rot, gelb, grün, violett, blau
violett, grün, gelb, blau, rot
rot, gelb, grün, blau violett
blau, grün, gelb, rot, violett
Welcher Anschluss der LED ist im Bild gesucht?
Kathode
+
-
Anode
Was beeinflusst die Helligkeit einer LED?
Was kann diese Schaltung?
Spannung stabilisieren
Spannung
verstärken
Spannung
gleichrichten
Schalten
Welcher Effekt tritt an der Z-Diode NICHT auf?
Zener-Effekt
Avalanche-Effekt
Lawinen-Effekt
Sperr-Effekt
Was ist das für ein Bauelement?
npn-Transistor
pnp-Transistor
MOSFET
Thyristor
Aus dem (a) -Kennlinienfeld lässt sich die Arbeitsweise und damit der Einsatzbereich eines Transistors ablesen.

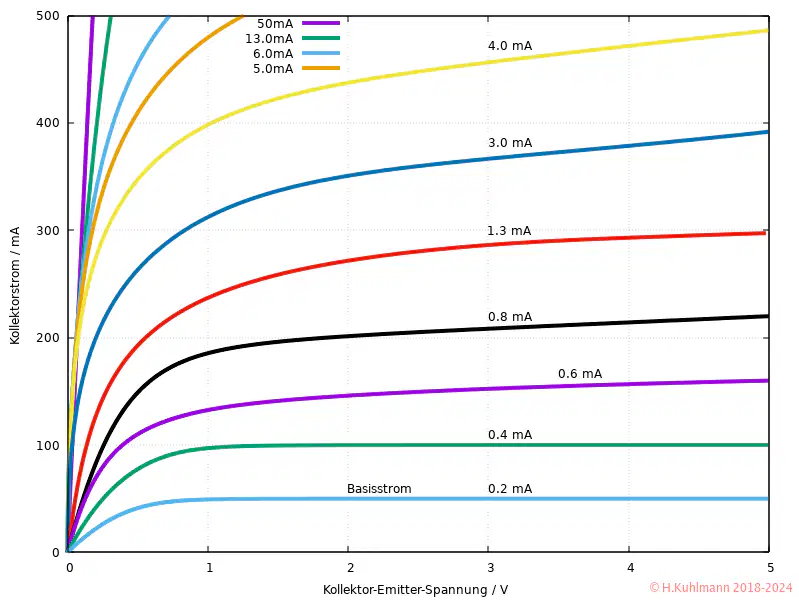

Zeichnen Sie in die Kennlinie vom Transistor BC337 die Arbeitsgerade für eine Betriebsspannung von 6 Volt und einen Vorwiderstand am Kollektor von 15 Ohm ein.
Wie wird die Verstärkung eines Transistors berechnet?
IBIC
IBUE−UBE
IBIE
RLUB−UCE
Zeichnen Sie das Schaltzeichen eines npn-Bipolartranistors.
Welche Bauelemente sind für diese LED-Blinkerschaltung notwendig?
2 LEDs,
6 Widerstände
2 Kondensatoren,
1 Potentiometer
2 LEDs,
4 Widerstände,
2 Kondensatoren,
2 Transistoren,
1 Potentiometer
2 LEDs,
2 Widerstände,
2 Kondensatoren,
4 Dioden,
1 Potentiometer
2 LEDs,
4 Widerstände,
4 Transistoren,
1 Potentiometer
Sie brauchen unbedingt einen Bildschirm mit ____! Der selbst leuchtende Flächenstrahler braucht keine zusätzliche Hintergrundbeleuchtung und kommt ganz ohne Glasscheibeneinfassung aus. Das farbige Licht entsteht bei Spannungsanlegung direkt auf den organischen Schichten.
Es wird nicht nur leichter, sondern auch im Verbrauch günstiger: Die Leistungsaufnahme von ____s ist wesentlich geringer. Das ermöglicht kürzere Akkulaufzeiten! Also wird gleich ein neues mobiles Endgerät mit ____-Display mitbestellt.
(a)
Beschreiben Sie Halbleiter mit 1-2 Wörtern!
Was schätzen Sie wie viele Ihrer Antworten richtig sind?
1-4
4-6
7-9
10-12
13-15
