WorksheetsAssunto 2 - Conceitos básicos de junções PN
Total questions: 5
Worksheet time: 5mins

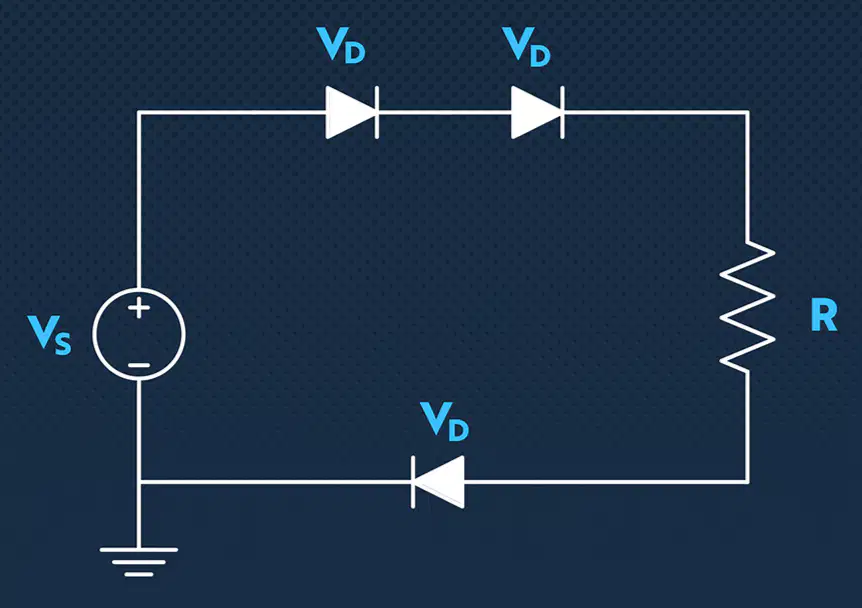

Considerando que a tensão de barreira dos diodos de junção PN apresentados na figura possuem uma amplitude de 0,7V, qual será a amplitude mínima da tensão da fonte VS para que exista corrente elétrica circulando sobre o resistor R?
0,7V.
1,4V.
2,8V.
2,1V.
3,2V.
Considerando o fato do processo de dopagem de materiais semicondutores ser essencial para a obtenção de um diodo de junção PN, qual será o efeito sobre as características condutivas/isolantes dos materiais semicondutores quando lacunas ou elétrons forem inseridos como portadores majoritários?
A inserção de lacunas aumenta a resistividade, e a inserção de elétrons aumenta a condutividade do material semicondutor.
A inserção de lacunas aumenta a condutividade, e a inserção de elétrons aumenta a resistividade do material semicondutor.
Ambas aumentam a condutividade do material semicondutor.
Ambas aumentam a resistividade do material semicondutor.
A inserção de dopantes não altera a condutividade do material semicondutor.
Sabendo que o circuito apresentado na figura a seguir possui uma fonte senoidal cuja tensão de pico é da ordem de 180V, analise a tabela em que são apresentadas as tensões reversas de uma família de diodos e identifique qual você poderá utilizar para a implementação desse circuito.
D1, D2 e D3.
D2, D3 e D4.
D1, D3, D5 e D7.
D3, D4, D5, D6 e D7.
Todos os diodos da família podem ser utilizados no circuito.

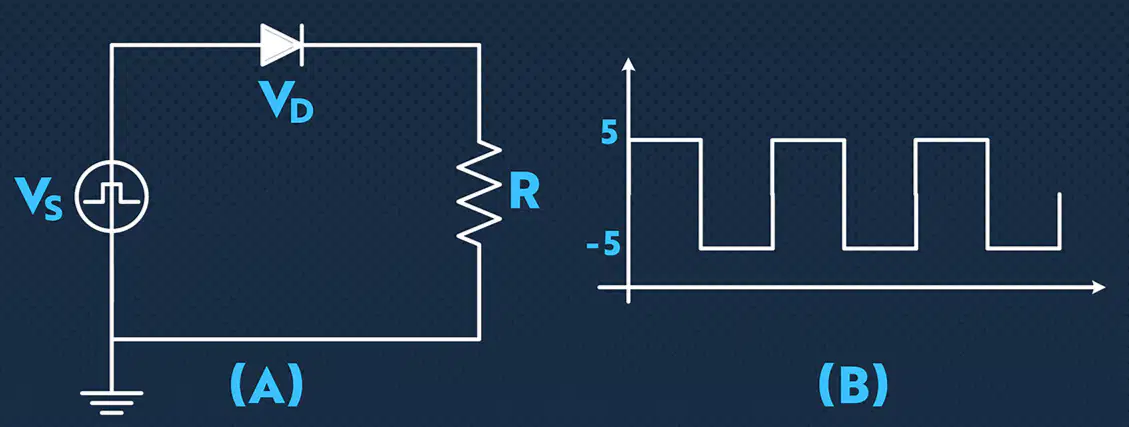

Considerando que o circuito apresentado na Figura A possui um diodo de junção PN, com uma tensão de barreira 0,7V, uma resistência de 1Ω (R), e que a fonte VS gera um sinal quadrado com amplitudes que variam entre -5 à 5V, conforme apresentado na Figura B, como será a forma de onda da corrente elétrica sobre o resistor R?
Considerando que o circuito apresentado na Figura 4 possui um diodo de junção PN, com uma tensão de barreira 0,7V e uma tensão de ruptura de 40V, indique em qual região da curva do diodo o dispositivo se encontrará quando você aplicar, respectivamente, a tensões na fonte VS de -50V, -10V, 10V, 50V.
Região de ruptura, região inversa, região direta e região de ruptura.
Região de ruptura, região direta, região inversa e região de ruptura.
Região inversa, região direta, região direta e região de ruptura.
Região de ruptura, região inversa, região inversa e região direta.
Região de ruptura, região inversa, região direta e região direta.
