Soal Latihan EFI

Total questions: 30

Worksheet time: 36mins

Name
Class
Date
1.

Keuntungan sistem EFI dibandingkan dengan karburator adalah ........

a)

pemakaian bahan bakar lebih efisien

b)

pemakaian bahan bakar lebih irit

c)

sistem EFI tidak perlu perawatan

d)

pembakaran lebih sempurna

e)

campuran bahan bakar lebih sempurna

2.

Campuran bahan bakar dan udara pada sistem EFI terjadi pada ........

a)

saluran isap

b)

saluran by pass

c)

ruang bakar

d)

filter udara

e)

ruang silinder

3.

Katup isap pada sistem EFI berfungsi untuk ........

a)

mengatur pemasukan udara

b)

mengatur pemasukan bahan bakar

c)

mengatur pemasukan campuran bahan bakar dan udara

d)

mengatur jumlah udara

e)

mengatur jumlah bahan bakar

4.

Sensor MAP pada sistem EFI berfungsi........

a)

mengatur temperatur udara yang masuk melalui intake manifold

b)

mengukur tekanan udara yang mengalir melalui intake manifold

c)

mengukur jumalah bahan bakar yang diinjeksikan

d)

mangatur arus yang mengalir ke ECU

e)

mengukur temperatur kerja mesin

5.

Mendeteksi temperature pendingin dengan sebuah thermistor dan dirubah kedalam signal tegangan dan mengirim signal ke ECM adalah ....

a)

Throttle Position (TP) Sensor

b)

Crankshaft Position (CKP) Sensor

c)

Engine Coolant Temperature (ECT) Sensor

d)

Manifold Absolute Pressure (MAP)

e)

Oxygen Sensor (O2)

6.

Fuel Pressure Regulator berfungsi untuk ....

a)

mengatur tekanan bahan bakar yang akan di injeksikan

b)

mengontrol tekanan udara yang masuk

c)

mengukur jumlah bahan bakar yang akan di injeksikan

d)

mendeteksi tekanan air pendingin

e)

mendeteksi temperature di intake manifold

7.

Oxygen sensor (O2) berfungsi untuk ....

a)

Mendeteksi kadar oksigen diruang bakar

b)

Mendeteksi kadar oksigen di saluran buang

c)

Mendeteksi kadar oksigen disaluran masuk

d)

Mendeteksi kadar oksigen dan nitrogen disaluran buang

e)

Mendeteksi kadar oksigen dan nitrogen disaluran masuk

8.

Sistem bahan bakar yang mengatur bahan bakar lebih akurat dan menginjeksikan bahan bakarnya ke silinder melalui injector adalah ....

a)

sistem bahan bakar

b)

sistem EFI

c)

mesin diesel

d)

nozzle

e)

pembakaran ruang udara

9.

Dibawah ini adalah komponen sistem bahan bakar pada mesin EFI adalah, kecuali ....

a)

kunci kontak, koil, relay

b)

throttle gas, sekrup penyetel CO

c)

pengukur aliran udara

d)

tangki bensin, pompa bensin, saringan

e)

injeksi start, katup pengatur, sensor temperatur

10.

Terpasang pada exhaust manifold dan mendeteksi sisa jumlah oksigen dalam gas buang dirubah menjadi tegangan variable dan menjamin signal ke ECU adalah ....

a)

Throttle Position Sensor (TP)

b)

Crankshaft Position Sensor (CKP)

c)

ignation signal

d)

Oxigen Sensor (O2)

e)

Engine Oil Temperature Sensor (EOT)

11.

Untuk meningkatkan kemampuan menghidupkan mesin pada waktu mesin masih dingin maka pada mesin EFI dibutuhkan ..

a)

Fuel Pump

b)

Idle Air Screw

c)

Intake Air Control Valve (IACV)

d)

Injector

e)

Throttle Grip

12.

  1. 1. Injector

  2. 2. Crankshaft Position Sensor (CKP)

  3. 3. Fuel Pump

  4. 4. Intake Air Control Valve (IACV)

  5. 5. Throttle Body

  6. 6. Throttle Position Sensor (TPS)

  7. Yang merupakan komponen "Aktuator" yang dimiliki oleh mesin EFI ........

a)

1-2-3

b)

1-3-4

c)

2-4-6

d)

1-3-5

e)

4-5-6

13.

  1. 1. Injector

  2. 2. Crankshaft Position (CKP)

  3. 3. Fuel Pump

  4. 4. Engine Oli Temperature (EOT)

  5. 5. Throttle Body

  6. 6. Throttle Position (TP)

  7. Yang merupakan komponen "Sensor" yang dimiliki oleh mesin EFI ........

a)

1-2-3

b)

1-3-5

c)

2-4-6

d)

2-4-6

e)

4-5-6

14.

Nama komponen EFI tersebut adalah....

a)

Injektor

b)

Fuel Pump

c)

Throttle Body

d)

Oxygen Sensor

e)

Electronic Control Module (ECM)

15.

Pada mesin EFI pengabutan bahan bakar oleh ....

a)

injector

b)

throttle position sensor

c)

venturi

d)

MAP

e)

ISC

16.

Pada system bahan bakar EFI pompa bensinnya jenis .........dan ditempatkan di ....

a)

pompa jenis mekanik ditempatkan bebas di sekitar mesin

b)

pompa jenis elektrik ditempatkan bebas di sekitar mesin

c)

pompa jenis membran mekanis dipasang di atas mesin

d)

pompa jenis rotor elektrik ditempatkan di dalam tangki

e)

pompa jenis plunyer elektrik tempatnya bebas

17.

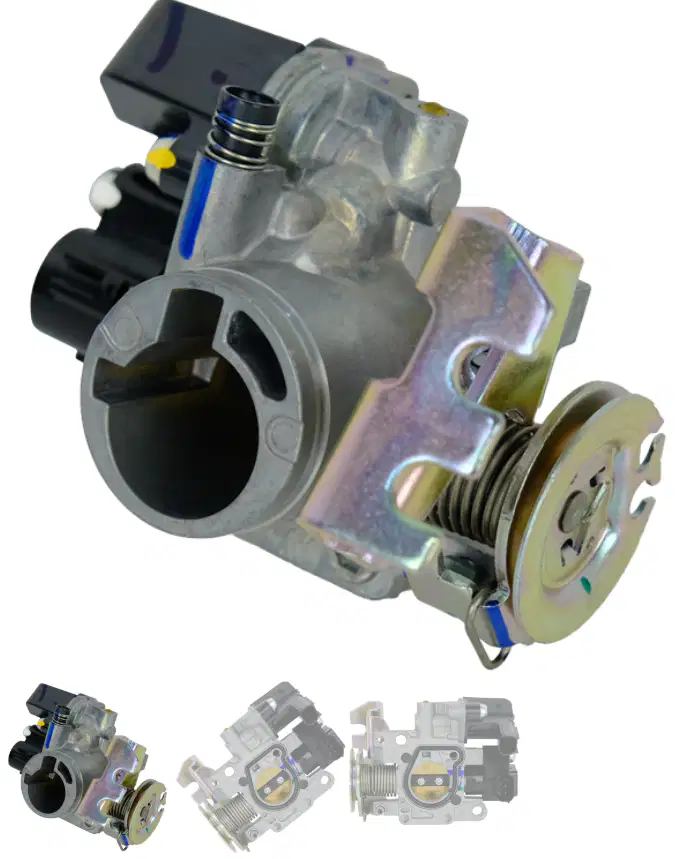

Komponen tersebut adalah....

a)

Throttle Body

b)

Throttle Position Sensor

c)

Throttle Grip

d)

Idle Adjusting Screw

e)

Karburator

18.

Perbedaan yang mendasar antara motor bensin yang menggunakan karburator dengan sistem Injeksi (EFI) pada sistem suplai bahan bakarnya terletak pada cara ....

a)

mencampur udara dan bahan bakarnya

b)

pengaturan bahan bakarnya

c)

penempatan komponennya

d)

kerja dan fungsinya

e)

sama saja

19.

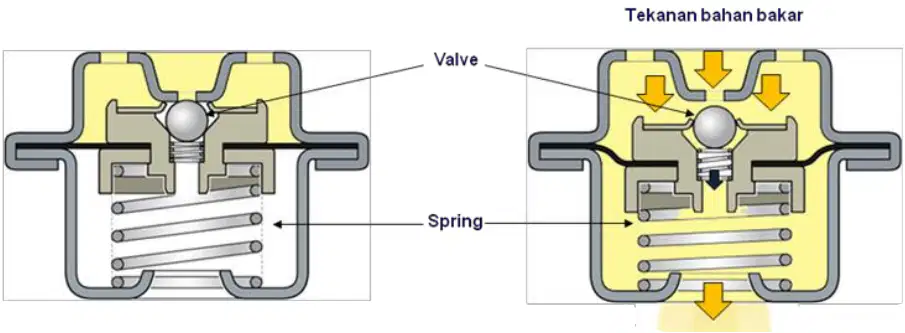

Bagian atas dari komponen terkena tekanan bahan bakar di dalam saluran bahan bakar. Jika tekanan bakan bakar melebihi tekanan standar (294 Kpa), maka valve akan terdorong membuka. Bahan bakar melalui valve dan kembali ke tangki bahan bakar. adalah cara kerja dari komponen....

a)

Fuel Pressure Regulator

b)

Fuel Injektor

c)

Fuel Pump

20.

Yang merupakan komponen Pompa Bahan Bakar (Fuel Pump) adalah

a)

b)

c)

d)

e)

Tidak ada

21.

Fuel pressure regulator berfungsi ....

a)

mengatur tekanan bahan bakar pada tangki bensin

b)

mengatur tekanan bahan bakar pada Fuel Feed Hose (Selang BBM)

c)

pemasok bensin pada injektor

d)

memanaskan bensin sebelum disemprotkan oleh injektor

e)

mengatur penyemprotan bahan bakar

22.

Perhatikan gamar di bawah ini !! Nama komponen EFI yang ditunjuk nomer 4, 9 dan 10 adalah ....

a)

Fuel Pump

b)

Injektor

c)

Engine Oil Temperature Sensor (EOT)

d)

Throttle Body

e)

Oxygen Sensor (O2)

23.

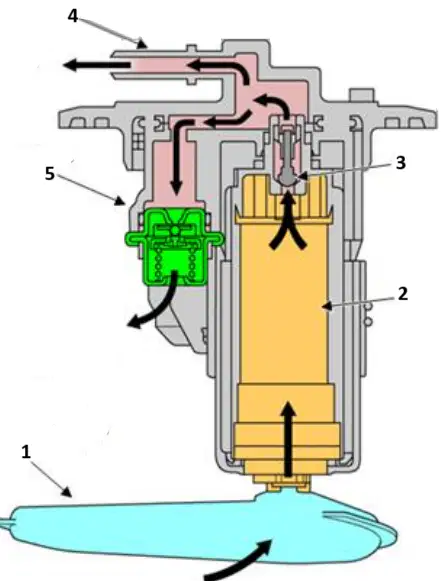

Perhatikan gambar di bawah ini !! Nama bagian injektor yang ditunjuk nomor 1,2 dan 5 adalah ....

a)

Fuel Section Regulator

b)

Saluran Keluar BBM

c)

Fuel Pump

d)

Check Valve

e)

Fuel Pressure Regulator

24.

Di bawah ini kini komponen sistem electronic Fuel Injection (EFI) adalah....

a)

b)

c)

d)

e)

25.

Fungsi utama ECU pada sistem EFI adalah ....

a)

Mengatur jumlah injeksi dan mengontrol Aktuator

b)

Mengontrol bahan bakar dan sensor

c)

Mengatur speed engine dan mengontrol Aktuator

d)

Mengatur jumlah bahan bakar dan waktu penyemprotan

e)

Mengatur jumlah udara masuk ruang bakar

26.

Komponen yang bertugas sebagai pelaksana perintah ECU disebut ....

a)

injektor

b)

aktuator

c)

motor

d)

distributor

e)

alternator

27.

Sensor yang bertugas mendeteksi suhu udara masuk adalah .....

a)

ECT

b)

IAT

c)

TPS

d)

NTC

e)

PTC

28.

Berfungsi untuk menyaring kotoran yang terkandung dalam bahan bakar sebelum dipompa menuju Injektor adalah fungsi dari komponen yang ditunjukkan pada nomor (a)

29.

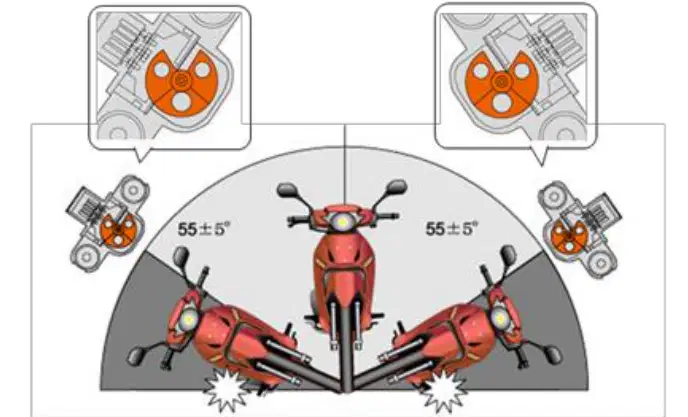

Ilustrasi tersebut merupakan gambaran dari cara kerja sensor?

4 lines
30.

Keuntungan sistem EFI dibandingkan dibandingkan dengan karburator adalah ...

a)

Pemakaian bahan bakar lebih efisien

b)

Pemakaian bahan bakar lebih irit

c)

Sistem EFI tidak perlu perawatan

d)

Pembakaran lebih sempurna

e)

Campuran bahan bakar lebih sempurna
