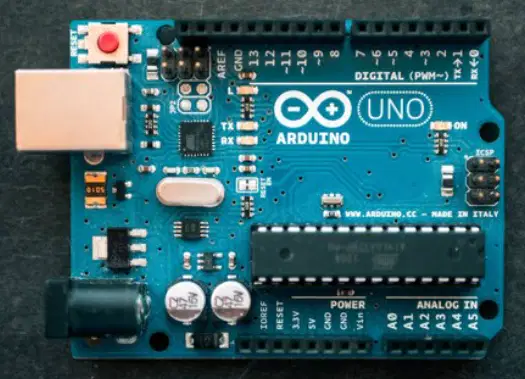

Perhatikan gambar! Platform pemrograman dan perangkat keras open source yang populer digunakan untuk proyek-proyek elektronik, menggunakan bahasa pemrograman bahasa C++ untuk mengatur mikrokontroler disebut...

Perhatikan gambar! Papan pengembangan produk Internet of Things (IoT) yang berbasiskan Firmware eLua dan y (SoC) ESP8266-12E, mudah diprogram dan memiliki 10 port pin GPIO. Program yang dibuat kemudian diupload kan diproses dan di simpan pada perangkat ini disebut...

Perhatikan gambar! Jalur koneksi yang digunakan untuk upload kode program ke node MCU, melalui aplikasi Arduino IDE atau semacamnya melalui port USB di komputer. Jalur koneksi ini juga dapat sebagai sumber catu daya (baterai, powerbank, dll) sebesar 3,3 v, dengan pemasangan dapat di bolak – balik disebut....

Perhatikan Gambar! Jalur koneksi sebagai sumber catu daya (baterai, powerbank, dll) dengan range tegangan sebesar 3,3 v - 5 v disebut…

Perhatikan gambar! Port GPIO dari nodeMCU yang dibuat berurutan agar mudah dalam merangkai. Baris yang berwarna kuning untuk Pin D0 – D8, Baris yang berwarna merah untuk jalur VCC dan jalur yang berwarna Hitam untuk Ground (Gnd) disebuat…

Perhatikan gambar! Shortcut untuk kaki pin control setiap perangkat I/O yang melekat pada trainer kit, dari kiri ke kanan terdiri dari : 1. Buzzer, 2. Relay, 3. LCD OLED (SCL, SDA), 4. DHT 11, 5. LED Merah (R), Kuning (Y), dan Hijau (G) dan dari atas ke bawah : 1. Sensor Ultrasonic (Trigger, Echo), 2. Potensio Meter (Pot), 3. BT1 (Push Button kiri), 4. BT2 (Push Button kanan) adalah…

Perhatikan gambar! Dapat mengeluarkan perpaduan warna red (merah), green (hijau) dan blue (biru. Memiliki anoda dan katoda hanya saja terdapat 3 anoda mewakili warna red, green dan blue disebut…

Perhatikan gambar! Diode cahaya organik adalah sebuah semi konduktor sebagai pemancar cahaya yang terbuat dari lapisan organic, digunakan dalam teknologi elektroluminensi, seperti pada aplikasi tampilan layar atau sensor. Modul ini untuk menampilkan informasi grafis & tekstual langsung pada proyek mikro-controller disebut...

Perhatikan gambar! Sensor ini merupakan sensor yang berfungsi untuk mengukur suhu dan kelembaban. Sensor ini menggunakan sensor bersifat kapasitif untuk mengukur kelembaban dan termistor untuk mengukur suhu. Output DHT11 dan DHT22 berbentuk digital sehingga penggunaan pin Analog tidak dibutuhkan. Sensor membutuhkan waktu paling lama 2 detik untuk proses pembacaan disebut...

Perhatikan gambar! Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V. Dapat langsung diatur sensitifitasnya dengan memutar trimpotnya disebut....

Perhatikan gambar! Merupakan sensor yang bekerja berdasarkan prinsip pantulan gelombang suara dan dapat digunakan untuk mendeteksi keberadaan suatu objek tertentu di depannya serta dapat mendeteksi jarak benda tersebut dari dirinya. Frekuensi kerjanya pada daerah di atas gelombang suara, yaitu dari 40 kHz hingga 400 kHz disebut.... , , , .

Perhatikan gambar! Komponen elektronika yang dapat menghasilkan getaran suara dalam bentuk gelombang bunyi. Lebih sering digunakan karena ukuran penggunaan dayanya yang minim. Sebagai komponen yang menghasilkan output berupa bunyi beep. Kegunaan yang paling umum yaitu sebagai alarm, indikator suara dan timer adalah…

Perhatikan gambar! Salah satu komponen elektronika yang berbentuk seperti saklar dan dioperasikan menggunakan listrik. Komponen ini terdiri dari dua bagian, yaitu elektromagnet (coil) dan mekanikal (switch). Dalam pengoperasiannya memanfaatkan prinsip elektromagnetik untuk menggerakkan saklar dan menghantarkan arus listrik disebut...

Perhatikan gambar! Perhatikan gambar! Komponen elektronik yang berupa resistor dengan nilai resistansi yang dapat diatur. Karena nilai resistansi yang dapat diatur maka potensio dapat menghambat tegangan dan memvariasikan tegangan yang melewatinya disebut...

Perhatikan gambar! Sebuah komponen elektronika yang bermanfaat untuk menghubungkan listrik dan memutuskan listrik. Dapat digunakan sebagai inputan ke pada Arduino, apakah button ini dalam kondisi HIGH atau kondisi LOW. Ada dua jenis kondisi yang biasa kita lihat pada rangkaian Arduino, yaitu PULLDOWN dan PULLUP. Pulldown adalah dimana kondisi awal push button dalam kondisi LOW dan pullup kondisi awal dalam kondisi HIGH adalah…

Perhatikan gambar! Sumber cahaya semikonduktor yang memancarkan cahaya ketika terdapat arus mengalir melaluinya. Sama seperti Namanya, memang masih tergolong jenis dioda, tetapi jenis dioda yang fungsi utamanya untuk dapat memancarkan cahaya disebut... , ,

Andi ingin membuat alat pengukur tinggi badan dengan trainer kit, sensor apakah yang dapat digunakan…

Pin D1 dihubungkan ke pin SCL, Pin D2 dihubungkan ke Pin SDA, berdasarkan dari rangkaian tersebut maka Perangkat I/O yang akan dikendalikan oleh NodeMCU adalah...

Pin D3 dihubungkan ke pin Trigger, Pin D4 dihubungkan ke Pin Echo, berdasarkan dari rangkaian tersebut maka Perangkat I/O yang akan dikendalikan atau di monitoring oleh NodeMCU adalah...

Untuk mengetahui apabila terjadi kebocoran gas LPG, agar terhindar dari peristiwa kebakaran di rumah, maka sensor yang cocok digunakan adalah...

Modul LED RGB dapat memancarkan berbagai macam warna sesuai tegangan yang diberikan. Tegangan dapat dipengaruhi oleh besarnya resistansi. Alat yang dapat merubah resistansi dengan cara diputar sehingga dapat membuat LED RGB berubah warna adalah...

Suatu system IoT mendeteksi tekanan gas sampai 750 ppm, sehingga menyalakan alarm tanda terjadi kebocoran gas. Yang menjadi pengendali alarm bisa menyala dan mati otomatis sesuai nilai dari sensor yang mendeteksi gas disebut perangkat...

Agar trainer kit tidak cepat rusak, maka sebaiknya sumber catu daya yang diberikan berada dalam kisaran...

Trainer kit ESP 8266 merupakan perangkat elektronik yang dirancang sedemikian rupa untuk media pembelajaran artefak komputasional dengan tujuan agar lebih digunakan saat praktikum, namun karena kemudahan tersebut juga menimbulkan Batasan-batasan yang sulit untuk diterapkan yaitu...

Sensor pasif DHT – 11 digunakan untuk mengetahui suhu dan kelembapan udara. Hasil nilai dari DHT-11 diberikan ke NodeMCU untuk diolah. Dari penjelasan tersebut maka sensor DHT – 11 termasuk dalam perangkat...

Perangkat yang menghasilkan suara atau bunyi “beep” pada trainer kit disebut...

Sensor yang melekat pada triner kit ESP8266, sehingga kita hanya membutuhkan coding saja untuk memnfaatkan adalah…

Merupakan pernyataan yang benar terkait triner kit ESP 8266 adalah…

Ketika triner kit mengalami permasalahan, sehingga menyebabkan rangkaian atau kode kita tidak berjalan dan berfungsi dengan baik, maka langkah-langkah yang dapat dilakukan adalah…
