WorksheetsLei de Ohm e redes
Total questions: 20
Worksheet time: 14mins
Olivia and Samuel are on a quest to find the magical formula for resistivity of a mysterious material. Can you help them by choosing the correct expression?
ρ = R · (A/l)
ρ = R · (l/A)
ρ = A/(R · l)
ρ = l/(R · A)resistorasdasdd

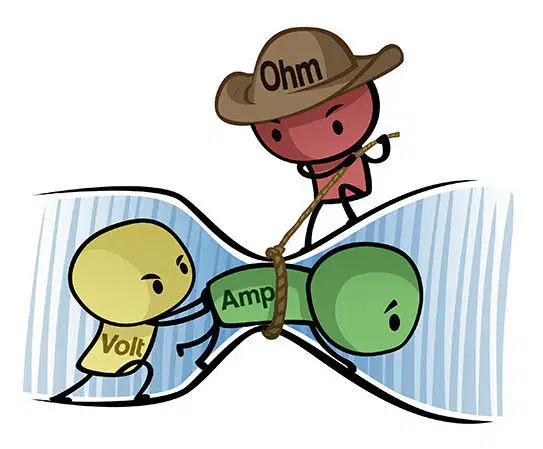

Mason está montando um circuito elétrico para acender uma lâmpada em seu projeto de ciências. Ele tem uma fonte que fornece 10 V e uma resistência de 2 Ω. Qual é a corrente que circula no circuito para acender a lâmpada?
2 A
5 A
20 A
0,2 A
Noah e Luna estão explorando o mundo dos circuitos elétricos. Eles se deparam com um desafio: o que é um nó em uma rede de circuitos?
Um elemento resistivo.
O ponto de interseção de dois ou mais condutores.
Uma malha fechada.
A fonte de alimentação.
Em um circuito, Aiden e Abigail estão discutindo sobre o que caracteriza um ramo. Quem está certo?
Aiden diz que é um conjunto de elementos interligados entre dois nós.
Abigail acha que é apenas um fio condutor sem componentes.
Samuel sugere que é uma malha fechada.
Alguém menciona que é um ponto de interseção de componentes.
Imagine que Aiden, David e William estão explorando um circuito elétrico como se fosse um mapa do tesouro! Como eles definiriam um laço (malha) nessa aventura?
Uma conexão que passa por um único nó.
Um circuito aberto.
Um caminho fechado sem repetição de elementos (exceto o nó de início e fim).
Uma conexão entre dois pontos isolados.
Em um circuito divertido, Aria e Samuel estão brincando com resistências! Eles têm uma resistência de 4 Ω em série com uma resistência de 6 Ω, ambas conectadas a uma fonte de 20 V. Qual é a tensão sobre a resistência de 6 Ω que Samuel está segurando?
8 V
10 V
12 V
14 V
Mason and Oliver are working on a science project. They have two resistors, one of 3 Ω and another of 6 Ω, and they decide to connect them in parallel. Can you help them find the equivalent resistance of their setup?
9 Ω
6 Ω
2 Ω
1 Ω
Rohan está montando um circuito elétrico para um projeto escolar. Ele tem uma fonte de 24 V conectada a um resistor de 12 Ω. Para tornar o projeto mais interessante, Rohan decide adicionar um resistor de 4 Ω em paralelo com o resistor de 12 Ω. Qual será a corrente total fornecida pela fonte?
4 A
6 A
10 A
8 A
Durante uma competição de circuitos, Arjun e Hannah estão tentando resolver um enigma elétrico. Qual afirmação representa corretamente a aplicação da Lei dos Nós de Kirchhoff na análise nodal?
A soma das correntes que entram e saem de um nó é igual a zero.
A soma das tensões em um nó é igual a zero.
A soma dos resistores conectados a um nó é nula.
A soma das potências dissipadas em um nó é zero.
Em uma competição de circuitos, Samuel e Abigail estão tentando resolver um enigma elétrico. Qual é o princípio básico da Lei das Malhas de Kirchhoff que eles devem lembrar?
A soma das correntes em um laço é zero.
A soma das tensões em um laço fechado é zero.
A soma das resistências em um laço é zero.
A soma dos fluxos magnéticos em um laço é zero.
O que é um resistor?
Dispositivo que dificulta passagem de corrente elétrica
Dispositivo que armazena energia elétrica
Dispositivo que gera energia elétrica
Dispositivo que facilita a passagem de corrente elétrica
Os voltímetros e os amperímetros são aparelhos de medida que, num circuito elétrico, se instalam...
ambos em paralelo .
os voltímetros em paralelo e os amperímetros em série.
ambos em série.
os voltímetros em série e os amperímetros em paralelo.
A figura mostra a escala de um amperímetro analógico.
O valor da menor divisão da escala deste aparelho é:
10 mA
50 mA
100 mA
0 mA
São bons condutores elétricos os materiais:
cobre, ferro e plástico.
grafite, ferro e solução de cloreto de sódio.
grafite, cobre e água destilada.
ar, ouro e prata.
Uma lâmpada possui a seguinte inscrição 10 W e 2 V. Os valores da resistência elétrica dessa lâmpada e da corrente elétrica são, respectivamente, iguais a:
0,4Ω e 5 A.
12Ω e 1 A.
0,5Ω e 5 A.
5Ω e 3 A.
2Ω e 4 A.
Três resistores de resistências iguais a 2 Ω, 3 Ω e 4 Ω são associados em paralelo. Determine a resistência equivalente dessa associação:
9,10 Ω
1,08 Ω
0,92 Ω
12,05 Ω
10,50 Ω
Um resistor ôhmico de resistência elétrica igual a 2,0 Ω é atravessado por uma corrente elétrica de 1,5 A. Determine a quantidade de energia elétrica dissipada por esse resistor a cada segundo.
0,75 W
1,33 W
3,0 W
4,5 W
0,3 W
Se a lâmpada LA fundir...
apenas LB se apaga.
LB e LC apagam-se.
apenas LC se apaga.
LB e LC mantê-se acesas.
A tensão nos terminais de L1 é 5 V e nos terminais de L2 é 1 V.
Qual a tensão nos terminais da pilha?
6 V
4 V
5 V
10 V
Observa os circuitos elétricos esquematizados na figura.
Indica os esquemas em que os aparelhos de medida estão intercalados de forma correta. Assinala todas as opções corretas.
A
B
C
D
