WorksheetsStromkreise und Schaltpläne
Total questions: 17
Worksheet time: 10mins
Jetzt siehst du, wie Physiker*innen die Schaltung zeichnen. Man nennt diese Zeichnung einen Schaltplan.
Für welche Bauteile stehen die Symbole 1, 2 und 3? Ordne richtig zu.
Symbol 1: Glühlampe
Symbol 2: Spannungsquelle
Symbol 3: Schalter
Symbol 1: Schalter
Symbol 2: Glühlampe
Symbol 3: Spannungsquelle
Symbol 1: Spannungsquelle
Symbol 2: Glühlampe
Symbol 3: Schalter
Symbol 1: Glühlampe
Symbol 2: Schalter
Symbol 3: Spannungsquelle
Eine geeignete Glühlampe kannst du schon mithilfe einer Flachbatterie und ohne weitere Kabel zum Leuchten bringen.
Wähle die Gegenstände aus, die du brauchst, um eine Glühlampe zum Leuchten zu bringen.
Flachbatterie
Kabel
Glühlampe
Du musst die Lampe so positionieren, dass jeder der beiden Pole der Energiequelle Batterie einen der Kontakte der Glühbirne berührt.
Wie fließt der Strom?
Der Strom fließt von einem Pol durch die Batterie zum anderen Pol.
Der Strom fließt von einem Pol zum ersten Kontakt, zum zweiten Kontakt und dann zum anderen Pol.
Der Strom fließt von einem Pol zum ersten Kontakt, zum Glühdraht, zum zweiten Kontakt und dann zum anderen Pol.

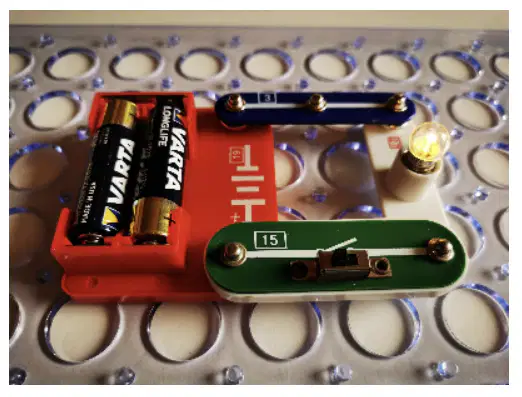

Das Bild stellt eine Schaltung dar. Unten sind vier Schaltpläne zu sehen. Einer der Schaltpläne gehört zur Schaltung.
Wähle den zum Bild passenden Schaltplan aus. Achte darauf, ob die Lämpchen leuchten und der Stromkreis geschlossen ist!

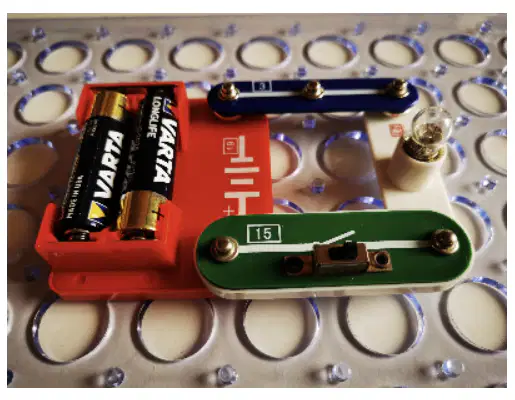

Das Bild stellt eine Schaltung dar. Unten sind vier Schaltpläne zu sehen. Einer der Schaltpläne gehört zur Schaltung.
Wähle den zum Bild passenden Schaltplan aus. Achte darauf, ob die Lämpchen leuchten und der Stromkreis geschlossen ist!
Das Bild stellt eine Schaltung dar. Unten sind vier Schaltpläne zu sehen. Einer der Schaltpläne gehört zur Schaltung.
Wähle den zum Bild passenden Schaltplan aus. Achte darauf, ob die Lämpchen leuchten und der Stromkreis geschlossen ist!
Wähle den zum Bild passenden Schaltplan aus.
Oben im Bild ist ein Bild einer Schaltung zu sehen. Unten sind zwei Schaltpläne zu sehen. Einer der Schaltpläne gehört zur Schaltung.
Wähle den zum Bild passenden Schaltplan aus.
Schaltplan Nummer 1
Schaltplan Nummer 2
Ein Glühlämpchen wird, wie in der Skizze, an eine Batterie angeschlossen. Was passiert?
Die Batterie wird auf diese Art kurzgeschlossen.
Ein Lämpchen würde leuchten.
Ein Lämpchen würde nicht leuchten.
Ein Glühlämpchen wird, wie in der Skizze, an eine Batterie angeschlossen. Was passiert?
Die Batterie wird auf diese Art kurzgeschlossen.
Ein Lämpchen würde leuchten.
Ein Lämpchen würde nicht leuchten.
Gib an, bei welcher Schalterstellung die Glühlampe L1 leuchtet?
S1 offen und S2 geschlossen.
S1 offen und S2 offen.
S1 und S2 geschlossen.
S1 geschlossen und S2 offen.
Berührt nur ein Kontakt der Glühbirne einen Pol der Batterie, so fließt kein Strom. Du benötigst immer einen geschlossenen Stromkreis.
Fließt im Bild Strom?
Ja
Nein
Welche Anordnungen bilden einen funktionierenden Stromkreis?
(a)
Gib an, bei welcher Schalterstellung die Glühlampe L1 leuchtet?
S1 offen und S2 offen.
S1 geschlossen und S2 offen.
S1 offen und S2 geschlossen.
S1 und S2 geschlossen.
Gib an, bei welcher Schalterstellung die Glühlampe L1 leuchtet?
S1 und S2 geschlossen und S3 offen.
S1 und S3 geschlossen und S2 offen.
S3 geschlossen und S1 und S2 offen.
S1 geschlossen und S2 und S3 offen.
S1 und S2 und S3 geschlossen.
Gib an, bei welcher Schalterstellung die Glühlampe L1 leuchtet?
S1 und S2 geschlossen und S3 offen.
S1 und S3 geschlossen und S2 offen.
S3 geschlossen und S1 und S2 offen.
S1 geschlossen und S2 und S3 offen.
S1 und S2 und S3 geschlossen.
Gib an, bei welcher Schalterstellung die Glühlampe L1 leuchtet?
S1 offen und S2 offen.
S1 und S2 geschlossen.
S1 geschlossen und S2 offen.
S1 offen und S2 geschlossen.
