Pengayaan US

Total questions: 64

Worksheet time: 52mins

Name
Class
Date
1.

Menghitung hambatan rangkaian seri dan paralel

Berapakah nilai resistansi dari gambar di bawah ini...

a)

1,05 kΩ

b)

1,15 kΩ

c)

1,25 kΩ

d)

1,35 kΩ

e)

1,45 kΩ

2.

Menghitung tegangan dan arus listrik rangkaian seri dan pararel

Berapa tegangan pada R2 pada gambar?

a)

4 mV

b)

40 mV

c)

0,4 V

d)

4 V

e)

40 V

3.

Menghitung tegangan dan arus listrik rangkaian seri dan pararel

Hitunglah besarnya arus yang mengalir melalui R1 pada gambar di bawah ini….

a)

0,22 A

b)

0,33 A

c)

2,2 A

d)

3,3 A

e)

22 A

4.

Menentukan proses pengukuran besaran listrik

Alat yang dapat digunakan untuk mengukur amplitudo dan frekuensi adalah….

a)

Voltmeter

b)

Amperemeter

c)

Oscilloscope

d)

Ohmmeter

e)

Termometer

5.

Menentukan pembacaan pengukuran besaran listrik

Jika pengali yang digunakan x100, berapakah hasil pengukuran resistansi pada gambar dibawah ini...

a)

2,6 Ω

b)

26 Ω

c)

260 Ω

d)

0,26 kΩ

e)

2,6 kΩ

6.

Menentukan pembacaan pengukuran besaran listrik

Pada gambar di atas digunakan untuk mengukur arus listrik, berapakah hasil pengukurannya jika batas ukur yang digunakan 10mA….

a)

0,26 mA

b)

0,44 mA

c)

4,4 mA

d)

22 mA

e)

26 mA

7.

Memilih standarisasi dan normalisasi gambar teknik listrik

Simbol komponen di bawah ini adalah….

a)

Coil

b)

Push Button

c)

Kontaktor

d)

Relay

e)

Timer

8.

Standarisasi ukuran kertas gambar A3 adalah ....

a)

841 x 1189 mm

b)

297 x 420 mm

c)

594 x 841 mm

d)

210 x 297 mm

e)

420 x 594 mm

9.

Standarisasi ukuran kertas gambar A4 adalah ....

a)

841 x 1189 mm

b)

297 x 420 mm

c)

594 x 841 mm

d)

210 x 297 mm

e)

420 x 594 mm

10.

Simbol komponen di bawah ini adalah….

a)

PB NO

b)

PB NC

c)

PB OFF

d)

PB ON

e)

PB CN

11.

Simbol komponen di bawah ini adalah….

a)

PB OFF

b)

PB ON

c)

PB NO

d)

PB NC

e)

PB CN

12.

Menentukan pembacaan alat ukur mekanik

Alat ukur mekanik dibawah ini adalah...

a)

Vernier Caliper

b)

Multimeter

c)

Termometer

d)

Mikrometer

e)

Amperemeter

13.

Menentukan pembacaan alat ukur mekanik

Sebuah benda diukur dengan jangka sorong. Jika skala pada pengukuran ditunjukkan pada gambar di bawah ini, maka panjang benda tersebut adalah….

a)

6,66 cm

b)

5,66 cm

c)

6,65 cm

d)

5,64 cm

e)

6,06 cm

14.

Menerapkan keselamatan dan kesehatan kerja (K3)

Contoh perbuatan tidak aman yang dilakukan seorang pekerja adalah….

  1. 1. Penempatan tidak layak

  2. 2. Bercanda, main main

  3. 3. Servis alat yang sedang beroperasi

  4. 4. Kecepatan mesin tidak layak

  5. 5. Posisi nyaman

  6. 6. Operasi dengan SOP

 Pernyataan yang benar adalah...

a)

1, 3 dan 5

b)

5 dan 6

c)

1, 2, 3, 4, 5 dan 6

d)

1, 2, 3 dan 4

e)

2, 4 dan 6

15.

Prosedur keselamatn kerja pada sarana dan prasarana adalah

1. Tempat kerja yang memadai dan sesuai K3

2. Penempatan mesin pada jarak tertentu sehingga pekerja leluasa dan keselamatan kerja terjamin

3. Menyiapkan alat - alat yang cukup dalam kondisi baik

4. Mesin – mesin harus terlindungi dengan baik sehingga tidak membahayakan Pekerja

5. Alat – alat terpelihara dengan baik

Pernyataan yang benar adalah….

a)

1, 2, 3 dan 5

b)

1, 2, 3, 4 dan 5

c)

1, 2, 3 dan 4

d)

2, 3, 4 dan 5

e)

1, 3, 4 dan 5

16.

Menentukan komponen pengaman pengendali berbasis elektromagnetik

Peralatan kontrol yang termasuk pengaman beban lebih adalah……..

a)

MCB

b)

Push Button

c)

OL

d)

Timer

e)

MC

17.

Menentukan komponen pengaman pengendali berbasis elektromagnetik

Jika terjadi beban lebih pada motor,maka Overload Relay akan trip.untuk mengembalikan ke posisi semula kita harus….

a)

Melepas beban

b)

Melepas sumber tegangan

c)

Menekan tombol NO

d)

Menekan tombol reset

e)

Menekan tombol NC

18.

Menelaah rangkaian kendali berbasis elektromagnetik

Fungsi komponen yang ditunjukan oleh nomor 5 pada gambar di atas adalah….

a)

sebagai penyambung dan pemutus

b)

sebagai kontak bantu

c)

sebagai pengaman beban lebih

d)

sebagai pengaman hubung singkat

e)

sebagai penunda waktu on delay

19.

Menelaah rangkaian kendali berbasis elektromagnetik

Fungsi komponen yang ditunjukan oleh nomor 2 pada gambar di atas adalah….

a)

sebagai penyambung dan pemutus

b)

sebagai pushbutton start

c)

sebagai pengaman beban lebih

d)

sebagai pengaman hubung singkat

e)

penyambung tegangan

20.

Menelaah rangkaian kendali berbasis elektromagnetik

Pada gambar di atas komponen yang ditunjukan oleh nomor 5 memiliki waktu tunda….

a)

5 detik

b)

5 menit

c)

5 Jam

d)

5 Hari

e)

0,5 detik

21.

Menelaah rangkaian daya berbasis elektromagnetik

Pada gambar di atas, untuk mengoperasikan motor listrik 3 fasa hubung bintang (Y) …

a)

Tombol S0 sehingga akan menjalankan motor dalam hubungan bintang (Y)

b)

Tombol S1 akan menjalankan Kontaktor K1 dan K2 sehingga motor akan terhubung bintang(Y)

c)

Tombol S2 akan menjalankan kontaktor K2 dan K3 sehingga motor akan terhubung bintang (Y)

d)

Tombol S1 dan S2 akan menjalankan kontaktor K1 dan kontaktor K2 sehingga

motor akan terhubung bintang(Y)

e)

Tombol S1 dan S2 akan menjalankan kontaktor K2 dan kontaktor K3 sehingga

motor akan terhubung bintang (Y)

22.

Menelaah rangkaian daya berbasis elektromagnetik

Pada gambar di atas, untuk mengoperasikan motor listrik 3 fasa hubung delta….

a)

Tombol S0 sehingga akan menjalankan motor dalam hubungan delta

b)

Tombol S1 akan menjalankan Kontaktor K1 dan K2 sehingga motor akan terhubung delta

c)

Tombol S2 akan menjalankan kontaktor K2 dan K3 sehingga motor akan terhubung delta

d)

Tombol S1 dan S2 akan menjalankan kontaktor K1 dan kontaktor K2 sehingga

motor akan terhubung delta

e)

Tombol S1 dan S2 akan menjalankan kontaktor K1 dan kontaktor K3 sehingga

motor akan terhubung delta

23.

Menguraikan Transistor bipolar untuk keperluan switching

Pada rangkaian di atas transistor berfungsi sebagai….

a)

penghambat arus

b)

pembagi tegangan

c)

penyimpan muatan

d)

saklar

e)

pengatur tegangan

24.

Menguraikan fungsi Thyristor (SCR dan TRIAC) pada rangkaian kendali elektronik

Salah satu fungsi dari TRIAC adalah

1. Penaik tegangan

2. Penurun tegangan

3. Menghambat arus

4. Saklar arus searah

5. Penyimpan muatan

6. Saklar arus bolak balik

Dari pernyataan diatas yang benar adalah

a)

1 dan 2

b)

4 saja

c)

6 saja

d)

5 saja

e)

4 dan 1

25.

Menguraikan fungsi Thyristor (SCR dan TRIAC) pada rangkaian kendali elektronik

Salah satu fungsi dari SCR adalah

1. Penaik tegangan

2. Penurun tegangan

3. Menghambat arus

4. Saklar arus searah

5. Penyimpan muatan

6. Saklar arus bolak balik

Dari pernyataan diatas yang benar adalah

a)

1 dan 2

b)

4 saja

c)

6 saja

d)

5 saja

e)

4 dan 1

26.

Menelaah aljabar boolean

Simbol gerbang logika di bawah ini adalah….

a)

AND

b)

OR

c)

NOT

d)

NAND

e)

NOR

27.

Mengonversi sistem bilangan

Berapa nilai hexadesimal dari bilangan biner 11110000(2)...

a)

F0

b)

0F

c)

0EF

d)

8D

e)

0CD

28.

Menelaah sirkit kendali digital

Tabel kebenaran dari gerbang logika berikut adalah....

a)

b)

c)

d)

e)

29.

Menelaah sirkit kendali digital

Tabel kebenaran dari gerbang logika berikut adalah....

a)

b)

c)

d)

e)

30.

Menelaah sirkit kendali digital

Tabel kebenaran dari gerbang logika berikut adalah....

a)

b)

c)

d)

e)

31.

Menelaah sirkit kendali digital

Tabel kebenaran dari gerbang logika berikut adalah....

a)

b)

c)

d)

e)

32.

Menentukan bahasa pemrograman assembly

Sintak yang digunakan pada mikrokontroler untuk memindahkan nilai pada port atau register adalah ....

a)

Call

b)

Ret

c)

Djnz

d)

Mov

e)

Sjmp

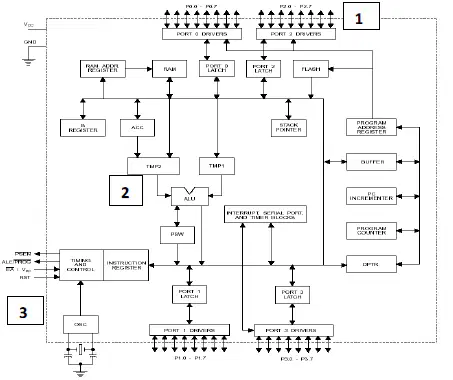

33.

Menentukan jenis rangkaian input pada mikroprosesor

Apa fungsi komponen yang ditunjukan oleh no.1 ....

a)

register untuk menyimpam data sementara

b)

digunakan selama operasi perkalian dan pembagian

c)

sebagai sumber detak (clock) ke CPU

d)

untuk menyimpan dalam, proses simpan dan ambil dari/ke stack

e)

untuk menyimpan data yang akan dibaca atau ditulis dari/ke port

34.

Menelaah macam-macam katup elektropneumatik

Gambar simbol di bawah ini adalah ….

a)

katup 5/3

b)

katup 5/2

c)

katup 4/2

d)

katup 3/2

e)

katup 2/2

35.

Menelaah macam-macam katup elektropneumatik

Gambar simbol di bawah ini adalah ….

a)

katup 5/3

b)

katup 5/2

c)

katup 4/2

d)

katup 3/2

e)

katup 2/2

36.

Menelaah macam-macam katup elektropneumatik

Gambar simbol di bawah ini adalah ….

a)

katup dengan menggunakan roller normally close

b)

katup dengan menggunakan pushbutton

c)

katup dengan menggunakan roller normally open

d)

katup dengan menggunakan saklar manual

e)

katup dengan menggunakan saklar otomatis

37.

Mengalisis rangkaian pneumatik untuk keperluan otomasi industri

Pada gambar di atas, jika S1 ditekan sesaat maka ....

a)

silinder akan keluar maksimal lalu berhenti

b)

silinder akan keluar setengah lalu berhenti

c)

silinder akan keluar masimal lalu kembali

d)

silinder tidak bergerak

e)

silinder keluar masuk secara otomasi

38.

Mengalisis rangkaian pneumatik untuk keperluan otomasi industri

Pada gambar di atas, jika S2 ditekan sesaat maka ....

a)

silinder akan mundur maksimal lalu berhenti

b)

silinder akan keluar setengah lalu berhenti

c)

silinder akan keluar masimal lalu kembali

d)

silinder tidak bergerak

e)

silinder keluar masuk secara otomasi

39.

Menerapkan berbagai jenis sensor/transducer

Sensor-sensor dibawah ini yang dapat digunakan untuk mengontrol lampu penerangan jalan adalah….

a)

b)

c)

d)

e)

40.

Menentukan sensor temperatur

Di bawah ini yang merupakan sensor temperature adalah….

a)

NTC

b)

LDR

c)

Potensiometer

d)

Limit Switch

e)

Dioda Foto

41.

Menentukan jenis-jenis aktuator dan motor

Gambar simbol di bawah ini adalah....

a)

Single acting cylinder

b)

Double acting cylinder

c)

Valve 3/2

d)

Valve solenoid

e)

Relay with switch on delay

42.

Menentukan jenis-jenis aktuator dan motor

Gambar di bawah adalah skema dari motor....

a)

motor shaded pole

b)

Splite phasa motor

c)

motor kapasitor type I

d)

motor kapasitor type II

e)

motor kapasitor type III

43.

Menentukan fungsi bagian-bagian motor DC magnet permanen

Comutator pada motor DC magnet permanen berfungsi sebagai

a)

membalikkan arah arus dalam dinamo

b)

sebagai elektromagnetik

c)

meningkatkan tegangan dinamo

d)

pemutar dinamo

e)

pengendali kecepatan motor

44.

Menentukan komponen input dan output PLC

Berapakah jumlah input pada PLC omron CP1E-N20DR-A

a)

8

b)

9

c)

10

d)

11

e)

12

45.

Mendeskripsikan pengawatan input PLC

Jenis tegangan input yang dapat digunakan pada jenis PLC di bawah ini adalah….

a)

ADC

b)

DC

c)

DAC

d)

AC/DC

e)

AC

46.

Mendeskripsikan pengawatan output PLC

Komponen output pada PLC di bawah ini adalah….

a)

DIAC

b)

TRIAC

c)

RELAY

d)

SCR

e)

TRANSISTOR

47.

Menerapkan bahasa pemrograman Ladder Diagram dan statement list

Ladder diagram di bawah ini merupakan program untuk menjalankan….

a)

2 motor berurutan

b)

2 motor bergantian

c)

start delta

d)

pembalik putaran

e)

start delta 2 putaran

48.

Menerapkan bahasa pemrograman Ladder Diagram dan statement list

Mnemonic (STL) dari ladder diagram di atas yaitu....

a)

LD 000.00

AND NOT 000.01

OR 010.00

OUT 010.00

b)

LD 000.00

OR 010.00

OUT 010.00

AND NOT 00,01

c)

LD 000.000

OR 010.00

AND NOT 000.01

OUT 010.00

d)

OR 010.00

LD 000.00

AND NOT 000.01

OUT 010.00

e)

OR 010.00

AND NOT 000.01

LD 000.00

OUT-010.00

49.

Menentukan perangkat keras SCADA

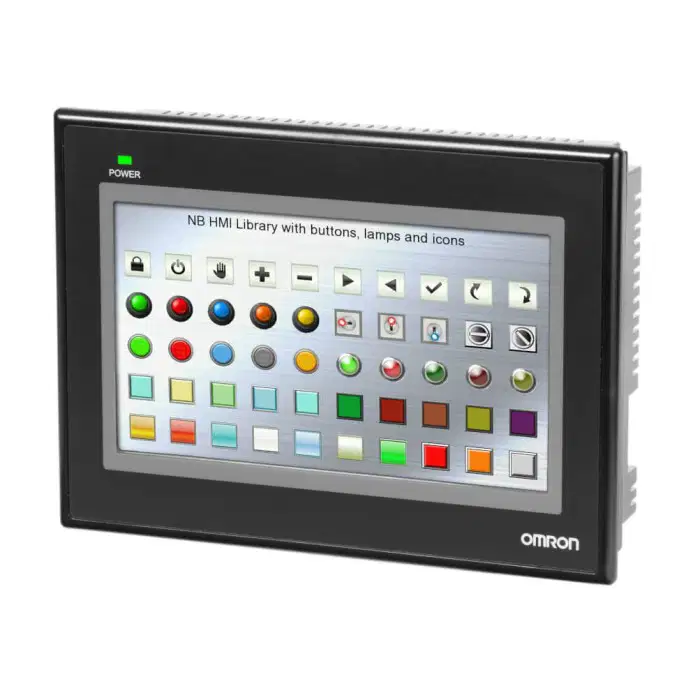

Tampilan yang memudahkan manusia (operator) untuk mengendalikan mesin (plant

sistem)...

a)

HMI

b)

MTU

c)

RTU

d)

OPERATOR

e)

SENSOR

50.

Menentukan bahan perakitan sistem kendali berbasis relay

Perhatikan gambar rangkaian kontrol balik putaran motor listrik di bawah ini, gambar yang ditunjukan oleh nomor 3, 5 dan 6 adalah....

a)

OLR , NO K1

b)

NO K1 , NO K2, NC K1

c)

MCB, NO K2 , NC K2

d)

MCB, NO K1 , NC K2

e)

MCB, NO K2 , NC K1

51.

Pada rangkaian DOL (direct on line) jika pada saat tombol start ditekan sesaat dan motor berputar sesaat maka indikasi kesalahan terdapat pada….

a)

pushbutton start belum terpasang

b)

pushbutton stop belum terpasang

c)

magnetik kontaktor belum terpasang

d)

NC sebagai pengunci belum terpasang

e)

NO sebagai pengunci.belum terpasang

52.

Simbol ladder untuk instruksi LD adalah

a)

b)

c)

d)

e)

53.

Gambar simbol di bawah ini adalah....

a)

Kontaktor

b)

TOR

c)

Relay with Switch on Delay

d)

Valve

e)

Push Button

54.

Gambar simbol di bawah ini adalah....

a)

Single acting cylinder

b)

Double Acting Silinder

c)

Valve

d)

Solenoid

e)

Air Filter

55.

Dalam rangkaian listrik, arus elektron mengalir dari ….

a)

potensial tinggi ke potensial rendah

b)

kutub positif ke kutub negatif

c)

potensial tinggi menuju ke ground

d)

potensial tinggi ke kutub negatif

e)

kutub negatif ke kutub positif

56.

Arus listrik yang besar dan arahnya berubah-rubah secara berkala disebut  ….

a)

Arus Searah

b)

Arus Bolak Balik

c)

Arus Star

d)

Arus Efektif

e)

Arus Dinamis

57.

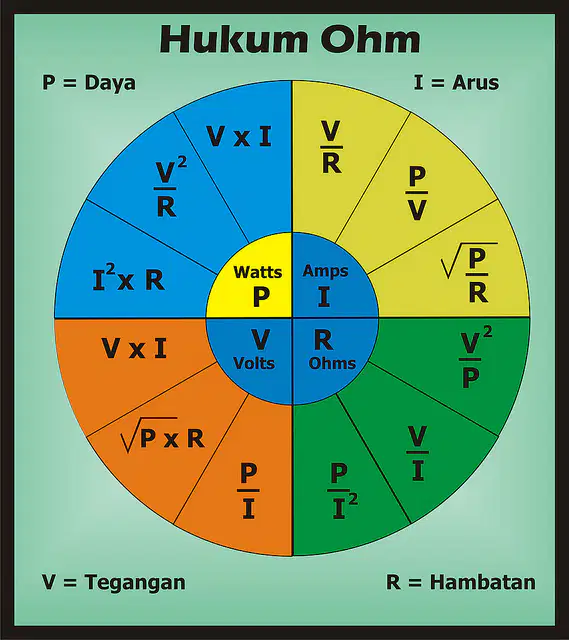

Menurut Hukum Ohm, arus listrik berbanding lurus dengan ….

a)

tegangan

b)

daya

c)

energi

d)

muatan

e)

hambatan

58.

Komponen yang berfungsi untuk menghambat besarnya arus listrik yang mengalir pada rangkaian listrik ….

a)

Resistor

b)

Kapasitor

c)

Transistor

d)

Induktor

e)

Transformator

59.

Rangkaian di bawah ini menunjukkan sambungan untuk pengukuran ….

a)

Tegangan Listrik

b)

Arus Listrik

c)

Hambatan Listrik

d)

Daya Listrik

e)

Energi Listrik

60.

Dengan referensi skala (Skala  3V) dan setting batas ukur di bawah ini, maka nilai pengukuran adalah ........

a)

2,65 V

b)

3,2 V

c)

4,8 V

d)

8,8 V

e)

26,5 V

61.

Dengan referensi skala (Skala 50 mA) dan setting batas ukur di bawah ini,            maka nilai pengukuran adalah ........

a)

7,4 mA

b)

7,5 mA

c)

37 mA

d)

185 mA

e)

230 mA

62.

Untuk hasil pengukuran 650 V AC, maka batas ukur dari alat ukur yang sesuai adalah …

a)

200 m ACV

b)

2 ACV

c)

20 ACV

d)

200 ACV

e)

700 ACV

63.

Untuk hasil pengukuran 30 mA DC, maka batas ukur dari alat ukur yang sesuai adalah …

a)

2m DCA

b)

20m DCA

c)

200m DCA

d)

2 DCA

e)

20 DCA

64.

Untuk hasil pengukuran 800 kΩ, maka batas ukur dari alat ukur yang sesuai adalah …

a)

20M OHM

b)

2M OHM

c)

200K OHM

d)

20K OHM

e)

2K OHM

Similar Resources on Wayground

Twk_1_Pancasila

60 questions

Twk_1_Pancasila

quiz

Worksheet

•

9th - 12th Grade

TEKS FUNGSIONAL_SURAT LAMARAN PEKERJAAN

60 questions

TEKS FUNGSIONAL_SURAT LAMARAN PEKERJAAN

quiz

Worksheet

•

12th Grade

Latihan Penguasaan Materi PSAJ Bahasa Jepang

65 questions

Latihan Penguasaan Materi PSAJ Bahasa Jepang

quiz

Worksheet

•

12th Grade - University

Cuanto sabes realmente

66 questions

Cuanto sabes realmente

quiz

Worksheet

•

9th - 12th Grade

ETIKA, PERATURAN DAN UNDANG-UNDANG JALAN RAYA

60 questions

ETIKA, PERATURAN DAN UNDANG-UNDANG JALAN RAYA

quiz

Worksheet

•

10th Grade - University

PAS PRAKARYA 9 SMT 2

65 questions

PAS PRAKARYA 9 SMT 2

quiz

Worksheet

•

12th Grade

UNSUR TRANSISI PERIODE 4

65 questions

UNSUR TRANSISI PERIODE 4

quiz

Worksheet

•

12th Grade

Scouting Quiz

64 questions

Scouting Quiz

quiz

Worksheet

•

10th - 12th Grade
