WorksheetsSoal_PSAJ_Kompetensi Keahlian
Total questions: 40
Worksheet time: 20mins

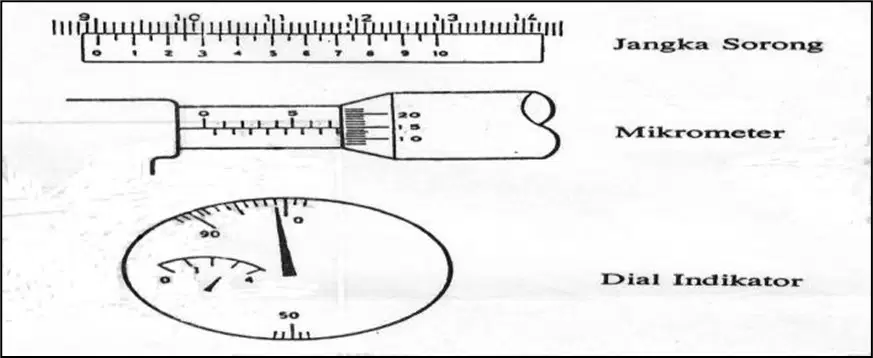

Perhatikan hasil pengukuran jangka sorong, mikrometer dan dial indikator di bawah ini !
90,30 mm (jangka sorong), 5,35 mm (micrometer), 1,99 mm (dial indikator)
90,30 mm (jangka sorong), 7,15 mm (micrometer), 2,99 mm (dial indikator)
90,30 mm (jangka sorong), 7,65 mm (micrometer), 2,99 mm (dial indikator)
10,00 mm (jangka sorong), 7,65 mm (micrometer), 2,99 mm (dial indikator)
103,00 mm (jangka sorong), 7,65 mm (micrometer), 99,3 mm (dial indikator)
Pengukuran ketirusan poros engkol ditunjukkan pada gambar nomor …………
1 dan 2
3 dan 4
3 dan 5
4 dan 6
5 dan 6
Digambar disamping terdapat gambar alat ukur jangka sorong mempunyai ketelitian sampai
09,11 mm
2,12 mm
3,11 mm
1,00 mm
2,11 mm
Gambar dibawah ini adalah pemeriksaan sistem pendingin, apa alasan mekanik melakukan pemeriksaan seperti ditunjukan pada gambar tersebut
Pompa air dan seal bocor
Radiator dan selang bocor
Ai radiator selalu berkurang dan terjadi over haeating
Over heating dan pompa air bocor
Air radiator selau berkurang dan slang bocor
Gambar dibawah ini adalah cara memeriksa sistem pendingin, makanah jawaban yang paling tepat dalam melakukan pemeriksaan sistem pendinginan pada kendaraan?
Katub termostat akan membuka pada suhu 50/60 celcius
Katub termostat akan membuka pada suhu 80/90 celcius
Katub termostat akan membuka pada suhu 95/100 celcius
Katub termostat akan membuka pada suhu 84/100 celcius
Katub termostat akan membuka pada suhu 56/60 celcius
Pada pemeriksaan sistem bahan bakar, apa alasan yang tepat seorang mekanik melakukan pekerjaan seperti gambar disamping
Karena mesin boros
Karena mesin banjir
Karena mesin tidak ada tenaga
Karena mesin tidak bisa akselerasi
Karena mesin bahan bakarnya tidak mengalir
Dalam system Electronik Fuel Injection (EFI) ada tiga susunan dasar system, komponen apa saja yang termasuk pada air induction system
Air cleaner, fuel tank, air valve, surge tank/air chamber, intake manifod
Air cleaner, throthel body, fuel filter, surge tank/air, chamber, intake manifold
Air cleaner, throtle body, air valve, oxygen sensor, intake manifold
Air cleaner, throtle body, air valve, surge tank/air chamber, intake manifold
Air cleaner, throtle body, air valve, surge tank/air chamber, vacum sensor
Fungsi system stasioner yang terdapat pada karburator adalah
Mensuplai bahan bakar dan udara ketika pedal gas di injak mendadak
Mensuplai bahan bakar dan udara ketika katup throtlle terbuka penuh
Mensuplai bahan bakar dan udara ketika katup throtlle tertutup
Mensuplai bahan bakar dan udara ketika beban kendaraan bertambah
Mensuplai bahan bakar dan udara ketika udara panas
Dalam sistem bahan bakar electronik fuel injection (EFI) ada komponen sensor yang berfungsi untuk mendeteksi kondisi mesin, apa fungsi dari air temperature sensor?
Mendeteksi suhu udara yang keluar dari knalpot
Mendeteksi suhu udara yang keluar dari engine
Mendeteksi suhu udara yang keluar dari air chamber/surge tank
Mendeteksi suhu udara yang ada di intake manifold
Mendeteksi suhu udara yang masuk di saringan udara
Bagian pompa injeksi tunggal berikut yang berfungsi untuk memutarkan / menggeser flange pada plunger adalah ………………
control rack
control sleeve
barel
control pinion
control groove
Komponen pompa injeksi rotary yang
ditunjukkan dengan huruf D adalah ……
fuel cut off solenoid
plunger
spill ring
cam plate
roller
Mobil kijang Super dengan mesin 4 tak 4 silinder F.O : 1 3 4 2 , ketika mesin pada posisi Top Kompresi silinder no.4 , maka katup yang dapat disetel adalah ……………………..
Sil 1= ex dan in, sil 2= in, sil 3= ex, sil 4= tidak ada
Sil 1= ex dan in, sil 2= ex, sil 3= ex, sil 4= in
Sil 1= ex dan in, sil 2= in, sil 3= ex, sil 4= in dan ex
Sil 1= in, sil 2= ex, sil 3= in, sil 4= in dan ex
Sil 1= tidak ada, sil 2= ex, sil 3= in, sil 4= in dan ex
Dalam pekerjaan tune up mesin bensin dan diesel ada pengukuran tekanan kompresi, apa penyebab tekanan kompresi rendah
Katup bocor
Ruang bakar banyak karbon
Piston banyak karbon
Celah katup terlalu besar
Pegas katup sudah lemah
Untuk membersihkan dan meratakan permukaan klep dengan dudukannya perlu dilakukan
Direamer
Disetting
Diskuur klep
Diganti
Dioversize
Cara kerja pesawat kopling, jilad pedal ditekan maka urutan perpindahan tenagannya adalah
Mesin (flywheel)-pivot pin-realese lever-clucth disc-clucth cover-presure plate-spline-input shaft transmisi
Mesin (flywheel)-clucth cove-pivot pin-realese lever-clucth disc-tidak tertekan-presure plate-spline-sehingga putaran input shaft transmisi tidak
Mesin (flywheel)-pivot pin-clucth cover-relase lever-clucth disc-prasure plat kembali-spline-sehingga putaran input shaft transmisi tidak berputar
Mesin (flywheel)-ivot pin-clucth cover-clucth disc-realese lever-pressure plate-spline-inpute shaft transmisi
Mesin (flywheel)-clucth cover-pivot pin-realese lever-presure plate kembali-cluch disc tidak tertekan-spline-sehingga putaran input saft transmisi tidak berputar

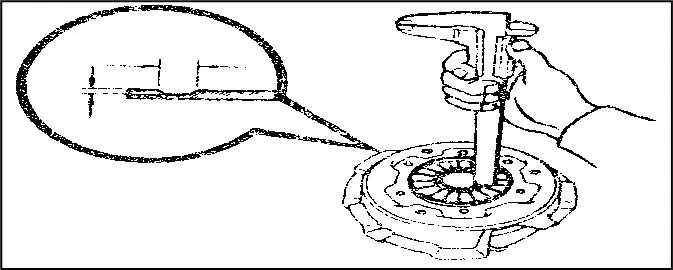

Gambar berikut menunjukkan pemeriksaan ……
Keausan pelat kopling
Ketebalan pelat kopling
Keolengan pelat kopling
Keausan pegas diafragma
Keolengan pegas diafragma

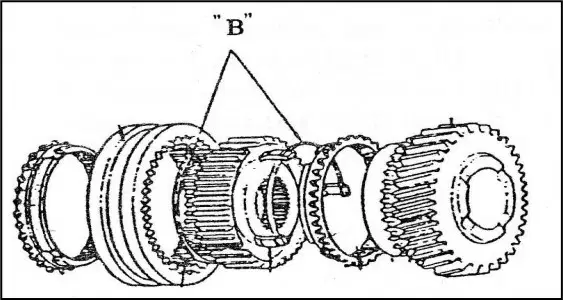

Perhatikan tanda “B” pada gambar berikut ini !
Cincin sinkronmes (synchronizer ring)
Penghubung kopling (clutch hub)
Gigi kecepatan (speed gear)
Pegas pengunci (key spring)
Cincin pengunci sinkronmes (synchronizer ring key)
Pada system planetary gear jika sun gear direm, dan ring akan berputar :
Searah dan dipercepat
Searah dan diperlambat
Searah tetapi sama
Berlawanan arah dan dipercepat
Berlawanan arah dan diperlambat
Pekerjaan apakah yang dilakukan pada gambar dibawah ini
Hypoid gear
Worm gear
Non hypoid gear
Helix gear
Rack gear
Jenis roda gigi apakah gambar disamping ini
Hypoid gear
Worm gear
Non hypoid gear
Helix gear
Rack gear
Pemeriksaan apakah yang diperlihatkan gambar dibawah ini :
Mengukur ketebalan poros output transmisi
Mengukur round out poros output transmisi
Mengukur ketebalan flens output transmisi
Mengukur celah ring syncromesh dengan roda gigi
Mengukur keolengan poros output transmisi
Diketahui kode pada ban sebagai berikut : 225/70-R-22.5-140-137-J. Angka 225 memiliki arti ........
Rasio ketebalan
Kontruksi radial
Lebar ban (inchi)
diameter rim (inchi)
Indek muatan (Roda ganda)
Ban yang aus mempunyai banyak penyebab, salah satunya adalah keausan ban sebelah dalam dan sebelah luar ban, apa penyebabnya?
Deformasi atau pelanggaran yang berlebihan pada bagian suspensi akan mempengarihi front whell aligment
Bearing roda, ball joint, tie rod end, mengalami keausan yang berlebihan
toe-in yang terlalu besar
Kesalahan tekanan ban,
Gaya pengereman
Yang berfungsi sebagai unit menambah tenaga pada system rem hidraulis adalah …….
Master Cylinder
Brake pedal
Propotional Valve
Wheel Cylider
Booster Rem

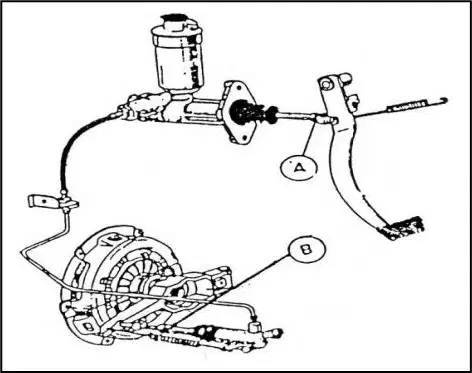

Perhatikan gambar di bawah ini
A adalah penyetel tinggi pedal kopling, B adalah penyetel gerak bebas garpu
A adalah penyetel tinggi pedal kopling, B adalah penyetel gerak bebas master kopling ( batang pendorong )
A adalah gerak bebas master kopling ( batang pendorong ), B adalah gerak bebas garpu
A adalah gerak bebas master kopling ( batang pendorong ), B adalah celah pedal kopling keseluruhan

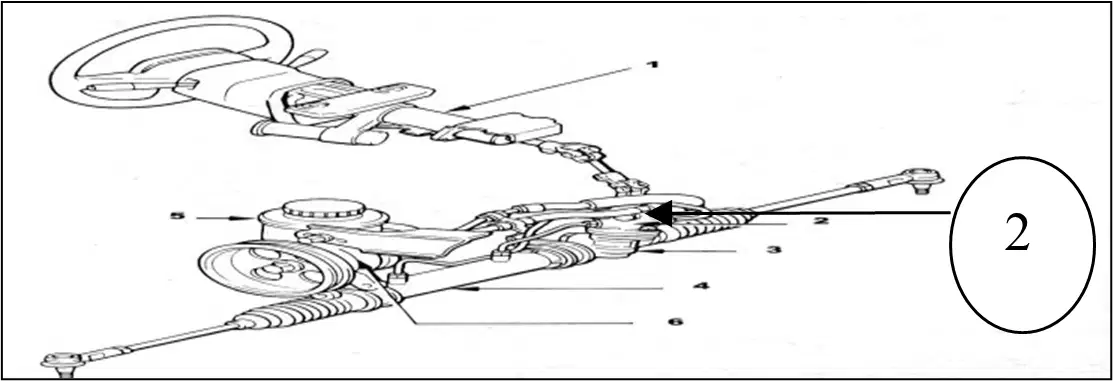

Nama komponen nomor 2 pada gambar sistem kemudi berikut ini adalah .........
Vane pump
Gear housing
Control valve
Reservoir tank
Power cylinder
Berikut disajikan gambar shock absorber, baimana cara kerjanya?
Ketika tabung ke atas maka katub bagian bawah terbuka
Ketika tabung ke bawah maka katub bagian bawah terbuka
Ketika tabung ke atas maka katub bagian bawah tertutup
Ketik tabung ke bawah maka minyak akan masuk katup bagian bawah
Ketika tabung ke atas maka minyak akan masuk bagian atas
Gigi kemudi jenis peluru bersirkulasi ( recirculating ball ) ditunjukkan oleh gambar
Apakah definisi dari toe – in :
Selisih jarak antara roda bagian depan dengan roda bagian belakang sama jika dilihat dari atas kendaraan
Selisih jarak antara roda bagian depan dengan roda bagian belakang saling menjauh jika dilihat dari atas kendaraan
Selisih jarak antara roda bagian depan dengan roda bagian belakang saling sama - sama menjauh jika dilihat dari atas kendaraan
Selisih jarak antara roda bagian depan dengan roda bagian belakang saling mendekat jika dilihat dari atas kendaraan
A. Selisih jarak antara roda bagian depan dengan roda bagian belakang saling sama - sama mendekat jika dilihat dari atas kendaraan

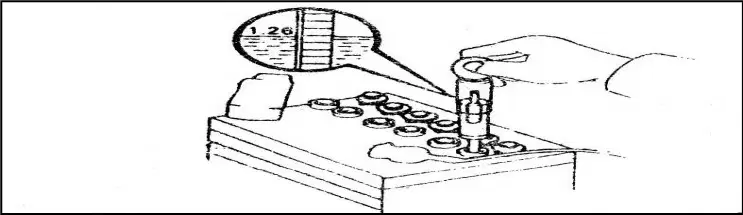

Gambar berikut ini menunjkan pemeriksaan ......................
Tegangan baterai
Besar arus baterai
Spesifikasi baterai
Kondisi pelat baterai
Berat jenis air baterai

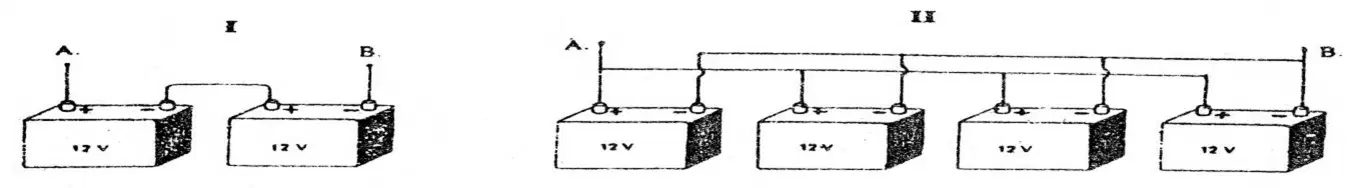

Perhatikan gambar rangkaian baterai berikut ini !, Tegangan baterai di titik A - B pada gambar rangkaian I dan II adalah
Rangkaian 1( 12 volt)
Rangkaian 2 (24 volt)
Rangkaian 1 (12 volt)
Rangkaian 2 (48 volt)
Rangkaian 1 (24 volt)
Rangkaian 2 (12 volt)
Rangkaian 1 (24 volt)
Rangkaian 2 (12 volt)
Rangkaian 1 (24 volt)
Rangkaian 2 (48volt)

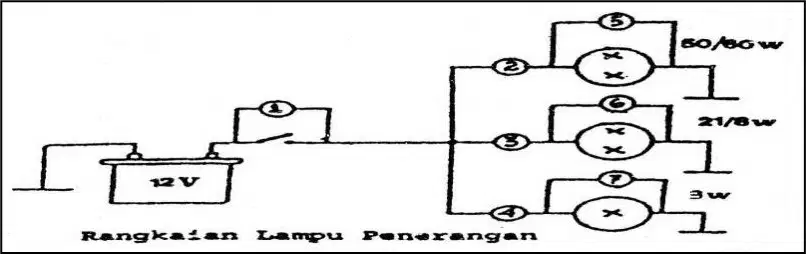

Tempat pengukuran arus lampu kota / lampu rem seperti gambar berikut ditunjukkan pada nomor :
1
2
3
4
6

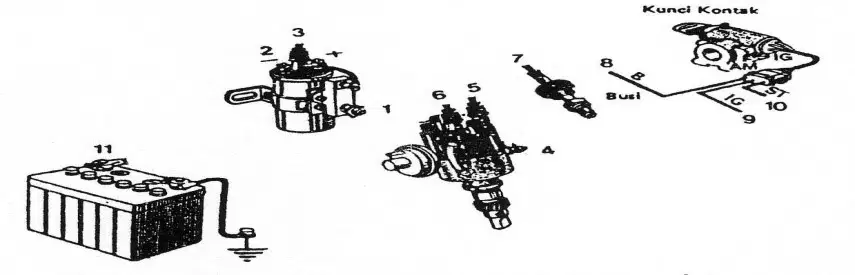

Perhatikan gambar sistem rangkaian pengapian baterai tidak lengkap di bawah ini !
Urutan rangkaian yang benar pada gambar diatas sesuai aliran arus listrik adalah :
11 – 8 – 9 – 1 – 2 – 4 – 6 – 3 – 5 – 7
11 – 8 – 9 – 1 – 2 – 4 – 3 – 6 – 5 – 7
11 – 8 – 9 – 1 – 4 – 2 – 6 – 3 – 5 – 7
11 – 8 – 9 – 1 – 2 – 4 – 3 – 5 – 6 – 7
11 – 8 – 9 – 2 – 1 – 4 – 3 – 6 – 5 - 7
Jika sudut pengapian hasil pembacaan timing light lebih awal dari standart, apa yang akan dilakukan seorang mekanik untuk memperbaikinya?
Dengan meperbesar celah platina
Dengan meperkecil celah platina
Dengan menggeser distributor searah putaran rotor
Dengan menggeser distributor kebalikan putaran rotor
Dengan mempercil celah udara diplatina
Percikan bunga api listrik dari busi di dalam di dalam ruang bakar terjadi pada saat apa ?
Posisi piston sesudah mencapai TMA
Posisi piston sebelum mencapai TMA
Posisi piston tepat di TMA
Pada langkah kompresi sebelum piston mencapai TMA
Posisi piston sebelum mencapai TMA sampai sesudah mencapai TMA
Apa yang dimaksud dengan perbandingan kompresi ?
Perbandingan volume di atas piston saat piston di TMB dengan saat piston di TMA
Perbandingan antara ruang kecil dengan ruang terbesar
Perbandingan antara volume silinder dengan volume ruang bakar
Perbandingan antara campuran bahan bakar dan udara pada langkah kompresi.
Perbandingan campuran Udara dan Bensin
Ketika kunci kontak distart, motor starter tidak bisa berputar. Setelah dilakukan pemeriksaan dengan hubungan terminal C ke kutub positif baterai dan menghubungkan body motor stater ke kutub negatif baterai, ternyata motor starter bisa berputar, apa penyebabnya?
Fiel coil terbakar
Sikat motor starter aus
Kumpuran pull in coil putus
Commutator sudah aus
Pemegang sikat ada yang patah

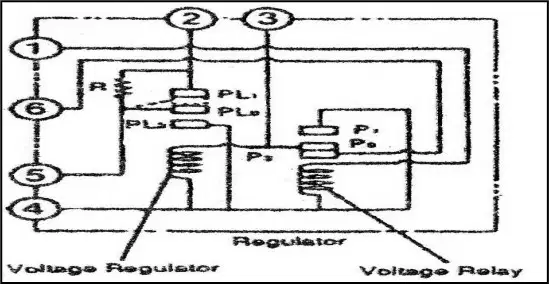

Nomor 1, 2, 3, 4, 5, dan 6 pada gambar rangkaian regulator alternator berikut ini adalah terminal ……
N, L, IG, B, F dan E
N, B, IG, E, F dan L
N, F, B, E, IG dan L
N, IG, L, E, F dan B
N, IG, B, E, F dan L
Komponen sistem AC mobil yang berfungsi mengubah cairan freon tekanan rendah menjadi gas/uap tekanan rendah, adalah .....
Receiver
Evaporator
Kondensor
Kompresor
Expansion valve
Perhatian skema cara kerja system AC, pada gambar tersebut. Siklus refrigrant yang terjadi antara kondensor dan evaporator adalah?
Bertekanan rendah, nertempratur rendah, berbentuk gas
Bertekanan tinggi, tempratur rendah, berbentuk cair
Bertekanan tinggi, tempratur tinggi, berbentuk gas
Bertekanan rendah, tempratur rendah, berbentuk gas
Bertekanan tinggi, tempratur rendah, berbentuk gas
