Worksheets

3b1-624

Total questions: 40

Worksheet time: 47mins

Name
Class
Date
1.

Po włączeniu świateł drogowych żadna żarówka H7 nie świeci. Stwierdzono, że przekaźnik świateł drogowych jest załączony, a próbnikiem potwierdzono napięcie na konektorach podłączenia żarówek. Opis wskazuje na uszkodzenie:

a)

przewodów zasilających żarówki H7

b)

obu żarówek

c)

przekaźnika

d)

włącznika świateł drogowych

2.

Część przedstawiona na rysunku jest elementem:

a)

prądnicy

b)

alternatora

c)

aparatu zapłonowego

d)

rozrusznika

3.

Na której ilustracji przedstawiona jest samochodowa żarówka P21/12V:

a)

2

b)

1

c)

4

d)

3

4.

Uniesienie przedniej osi pojazdu na podnośniku, przedstawionym na ilustracji, jest:

a)

bezwzględnie zabronione

b)

zabronione dla osób, które nie posiadają odpowiednich uprawnień

c)

dozwolone pod warunkiem zastosowanie pod przednią osią pojazdu specjalnych podstawek warsztatowych

d)

dozwolone pod warunkiem zabezpieczenia kół osi tylnej przed przetoczeniem za pomocą klinów

5.

W celu przeprowadzenia kontroli stanu połączenia rozrusznika z masą pojazdu należy multimetr włączyć w tryb:

a)

omomierza i zmierzyć rezystancję samego przewodu łączącego rozrusznik z masą

b)

amperomierza i zmierzyć spadek prądu na połączeniu w trakcie rozruchu

c)

omomierza i zmierzyć rezystancję połączenia rozrusznika z masą pojazdu

d)

amperomierza i zmierzyć wartość prądu płynącego do masy pojazdu w trakcie rozruchu

6.

Na ilustracji przedstawiony jest:

a)

wtryskiwacz elektromagnetyczny

b)

zawór recyrkulacji spalin

c)

regulator ciśnienia paliwa

d)

czujnik ciśnienia doładowania

7.

Sytuacja przedstawiona na filmie świadczy o uszkodzeniu:

a)

modułu sterującego kierunkowskazami

b)

bezpiecznika kierunkowskazów

c)

prawej żarówki kierunkowskazu

d)

przekaźnika kierunkowskazów

8.

Określ na podstawie przedstawionych na rysunku charakterystyk rezystancyjno-temperaturowych podzespołów elektronicznych, który z nich należy zastosować w układzie sterowania jako termistor typu PTC:

a)

podzespół 2

b)

podzespół 1

c)

podzespół 3

d)

podzespół 4

9.

W trakcie diagnostyki czujnika temperatury wody typu NTC wraz ze wzrostem temperatury:

a)

będzie zmieniać się współczynnik wypełnienia sygnału wyjściowego z czujnika

b)

rezystancja wewnętrzna czujnika będzie rosła

c)

rezystancja wewnętrzna będzie maleć

d)

będzie zmieniać się częstotliwość sygnału wyjściowego z czujnika

10.

Przedstawione na ilustracji narzędzie jest przeznaczone do:

a)

zdejmowania izolacji przewodów

b)

demontażu konektorów

c)

przecinania przewodów elektrycznych

d)

zaciskania konektorów

11.

W przypadku ładowania jednostopniowego, wartość natężenia prądu doładowywanego akumulatora o pojemności 60 Ah powinna wynosić około:

a)

60A

b)

3A

c)

6A

d)

30A

12.

Na ilustracji przedstawiono przyrząd do wykonania pomiaru:

a)

rezystancji obwodów

b)

napięcia na bezpiecznikach

c)

wartości bezpieczników

d)

prądu w gniazdach bezpieczników

13.

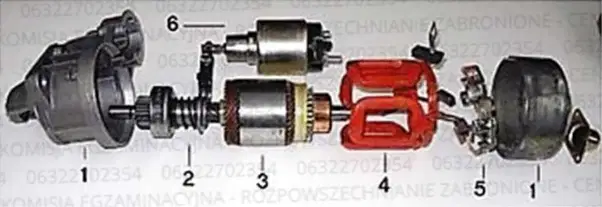

Na rysunku przedstawiono rozłożony na części rozrusznik. Uzwojenie stojana oznaczone jest:

a)

numerem 6

b)

numerem 3

c)

numerem 5

d)

numerem 4

14.

Sprawdzenie poprawności działania elektronicznego jednofunkcyjnego regulatora napięcia będącego integralną częścią alternatora polega na pomiarze:

a)

wartości napięcia ładowania akumulatora pod obciążeniem

b)

wartości prądu pobieranego z akumulatora przy wyłączonym silniku

c)

rezystancji diod prostowniczych w układzie alternatora

d)

wartości prądu wzbudzenia alternatora

15.

W wyniku pomiaru stwierdzono, że napięcie ładowania akumulatora w pojeździe samochodowym jest zbyt niskie. Jaka może być tego przyczyna?

a)

zbyt często używany sygnał dźwiękowy

b)

przepalone żarówki reflektorów

c)

uszkodzona sonda lambda

d)

uszkodzona dioda prostownicza w alternatorze

16.

Maksymalna wartość tętnień alternatora:

a)

może wynosić więcej niż 0,1V

b)

powinna wynosić 2V

c)

nie powinna przekraczać 0,5V

d)

powinna wynosić 1,0V

17.

Na podstawie tabeli zawierającej wyniki pomiaru układu ABS określ, który czujnik prędkości koła jest sprawny technicznie?

a)

3-tylnego lewego

b)

2-przedniego prawego

c)

1-przedniego lewego koła

d)

4-tylnego prawego

18.

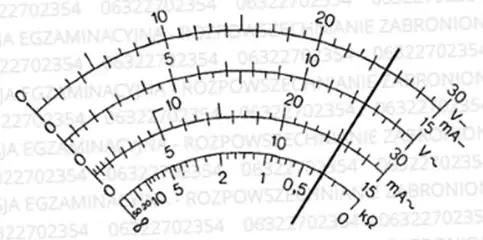

Na rysunku przedstawiono wynik pomiaru natężenia prądu stałego zasilającego moduł sterowania wykonany multimetrem analogowym na zakresie 0,6A. Jaką wartość prądu wskazuje miernik?

a)

12,5mA

b)

250mA

c)

500mA

d)

25,0mA

19.

Parametrem charakterystycznym przedstawionego na rysunku fototranzystora jest:

a)

rezystancja wewnętrzna R

b)

indukcja magnetyczna B

c)

współczynnik wypełnienia Ww

d)

wzmocnienie prądowe l0/l1

20.

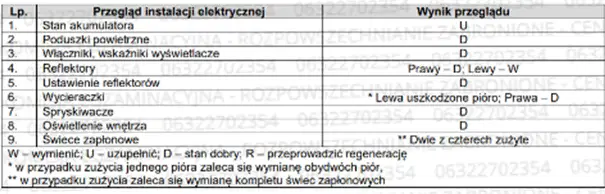

Na podstawie danych zawartych w tabeli określ, jakie części i materiały eksploatacyjne są niezbędne do wykonania usług po przeglądzie instalacji elektrycznej samochodu:

a)

woda destylowana, reflektor lewy, pióra wycieraczek, komplet świec zapłonowych

b)

akumulator, reflektor lewy, pióro lewej wycieraczki, dwie świece zapłonowe

c)

woda destylowana, reflektor lewy, pióro lewej wycieraczki, dwie świece zapłonowe

d)

akumulator, reflektor lewy i prawy, pióra wycieraczek, komplet świec zapłonowych

21.

Który z uszkodzonych elementów NIE PODLEGA regeneracji?

a)

alternator z wielofunkcyjnym regulatorem napięcia

b)

sprężarka układu klimatyzacji

c)

termistorowy czujnik temperatury typu NTC

d)

alternator z jednofunkcyjnym regulatorem napięcia

22.

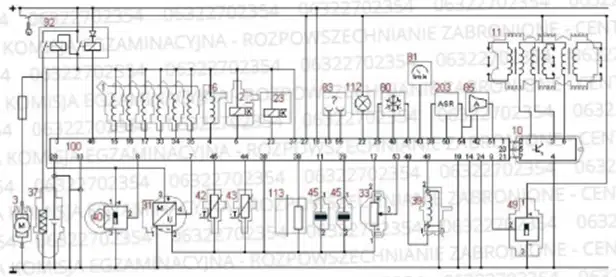

W celu wykonania kontrolnego pomiaru napięcia zasilania w obwodzie czujnika Halla, woltomierz należy podłączyć pomiędzy masę, a zaciskiem zasilania elementu oznaczonego na schemacie numerem:

a)

40

b)

10

c)

37

d)

31

23.

Element przedstawiony na rysunku to czujnik:

a)

ciśnienia oleju w układzie smarowania silnika

b)

ciśnienia powietrza doładowanego

c)

czujnik spalania stukowego

d)

temperatury płynu w układzie chłodzenia silnika

24.

Aby zmierzyć natężenie prądu pobierane ze źródła napięcia przez zamontowaną w pojeździe samochodowym centralkę systemu alarmowego, amperomierz należy włączyć pomiędzy:

a)

ujemnym biegunem źródła napięcia a dodatnim biegunem centralki alarmowej

b)

dodatnim biegunem centralki alarmowej a masą źródła napięcia

c)

dodatnim biegunem centralki alarmowej a dodatnim biegunem źródła napięcia

d)

dodatnim biegunem centralki alarmowej a ujemnym biegunem centralki alarmowej

25.

Który z podzespołów pojazdu samochodowego, w przypadku jego uszkodzenie, może być poddany ewentualnej naprawie lub regeneracji?

a)

kontaktron

b)

reluktancyjny czujnik prędkości obrotowej

c)

sprężarka klimatyzacji

d)

świeca zapłonowa

26.

Na rysunku przedstawiono otwieranie wtryskiwacza metodą:

a)

częstotliwościową

b)

wieloimpulsową

c)

ograniczenia prądowego

d)

pojedynczego impulsu

27.

Które narzędzia, przyrządy i płyny eksploatacyjne są niezbędne do wykonania czynności przeglądowych wymienionych w tabeli w pojeździe samochodowym z silnikiem typu 1,6 HDI DOHC 16v?

a)

klucz do świec, przyrząd do ustawiania świateł, tester diagnostyczny

b)

aerometr, tester akumulatorów, tester diagnostyczny, klucz do świec, szczelinomierz, multimetr cyfrowy

c)

akumulator, multimetr, tester do akumulatorów, tester diagnostyczny, woda destylowana

d)

tester akumulatorów, tester diagnostyczny, multimetr, klucz do świec, szczelinomierz, płyn do spryskiwaczy, woda destylowana

28.

W tabeli przedstawiono wyniki pomiarów żarówki w pojeździe samochodowym. Jaką wartość należy zapisać w rubryce Moc pobraną przez żarówkę, uwzględniając błąd rozrzutu wyników pomiarowych?

a)

48,40W

b)

48,10W

c)

48,15W

d)

48,70W

29.

Którym wtykiem powinien być zakończony przewód do komunikacji pomiędzy laptopem (komputerem), a diagnoskopem samochodowym w celu dokonania w nim niezbędnej aktualizacji oprogramowania firmware z użyciem interfejsu mini USB?

a)

wtykiem 4

b)

wtykiem 3

c)

wtykiem 1

d)

wtykiem 2

30.

Którym kolorem na wykresie zaznaczono przebieg napięcia tętniącego?

a)

czarnym

b)

czerwonym

c)

zielonym

d)

niebieskim

31.

Wskazana strzałką litera X w numerze identyfikacyjnym VIN pojazdu oznacza:

a)

typ silnika

b)

rodzaj nadwozia

c)

rok produkcji

d)

kraj producenta

32.

Na ilustracji przedstawiono:

a)

szczypce boczne tnące

b)

zaciskarkę do przewodów elektrycznych

c)

ściągacz izolacji z zaciskarką do przewodów elektrycznych

d)

ściągacz izolacji przewodów elektrycznych

33.

Które oznaczenie dotyczy elektrycznego hamulca postojowego, w który wyposażony jest pojazd samochodowy?

a)

EDS

b)

EPP

c)

EPB

d)

EBD

34.

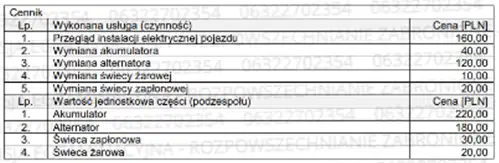

jaką kwotę zapłaci klient za wykonaną usługę przeglądu instalacji elektrycznej oraz wymiany świec żarowych i alternatora w pojeździe z czterocylindrowym silnikiem o zapłonie samoczynnym na podstawie załączonego cennika części i usług?

a)

660,00zł

b)

580,00zł

c)

510,00zł

d)

490,00zł

35.

Która lampka kontrolna zapali się w czasie jazdy, w przypadku zbyt niskiego poziomu płynu hamulcowego w pojeździe samochodowym z układem ABS?

a)

lampka kontrolna 2

b)

lampka kontrolna 3

c)

lampka kontrolna 4

d)

lampka kontrolna 1

36.

Podczas diagnostyki silnika spalinowego o zapłonie samoczynnym za pomocą skanera diagnostycznego stwierdzono spalanie detonacyjne w jednym z cylindrów. Prawdopodobną przyczyną jest nieprawidłowa praca układu:

a)

ładowania

b)

recyrkulacji spalin

c)

doładowania

d)

wtryskowego

37.

Do diagnostyki układu EDC silnika spalinowego należy zastosować program komputerowy:

a)

Audatex

b)

Integra Car

c)

Autodata

d)

Bosch ESI

38.

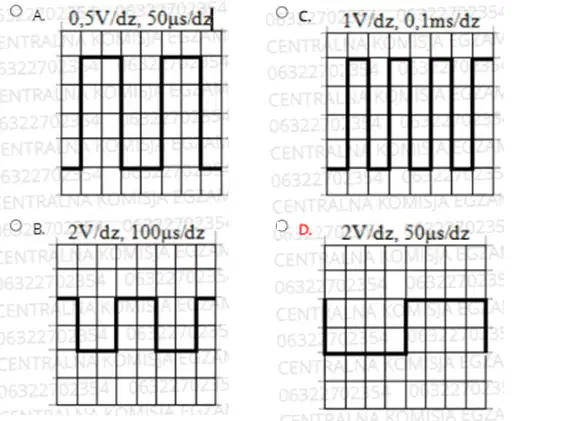

Który oscylogram przedstawia przebieg sterujący o parametrach ampitudowo-czasowych Upp=4V, f=5kHz, Ww=50%?

a)

A

b)

B

c)

C

d)

D

39.

Aby wymienić w elektrycznym pojeździe samochodowym falownik elektromechanik musi posiadać:

a)

wykształcenie w zawodzie technika pojazdów samochodowych

b)

uprawnienia w obsłudze instalacji elektrycznej do 1kV

c)

uprawnienia diagnosty pojazdów samochodowych

d)

uprawnienia do kierowania pojazdami elektrycznymi

40.

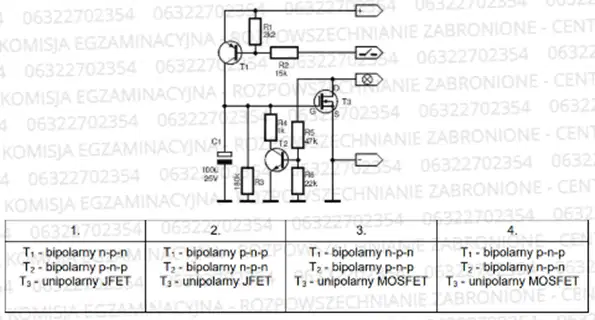

Na przedstawionym fragmencie schematu układu opóźniającego wyłączenie świateł wewnętrznych pojazdu, elementy oznaczone jako T1, T2 i T3 to tranzystory:

a)

opisane w kolumnie 3

b)

opisane w kolumnie 2

c)

opisane w kolumnie 4

d)

opisane w kolumnie 1
