Latihan PSAJ XII TSM B - sesi 4

Total questions: 40

Worksheet time: 7hrs 40mins

Name
Class
Date
1.

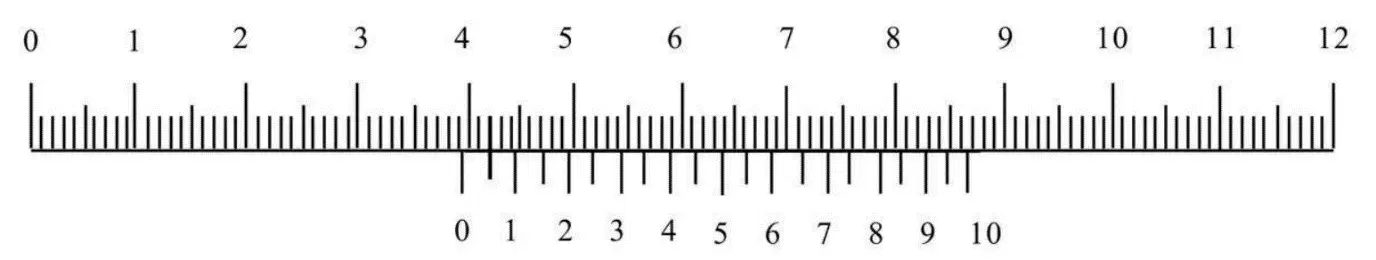

Pembacaan Vernier Caliper tersebut adalah ..........mm

a)

15,10

b)

19,30

c)

19,45

d)

20,20

e)

20,30

2.

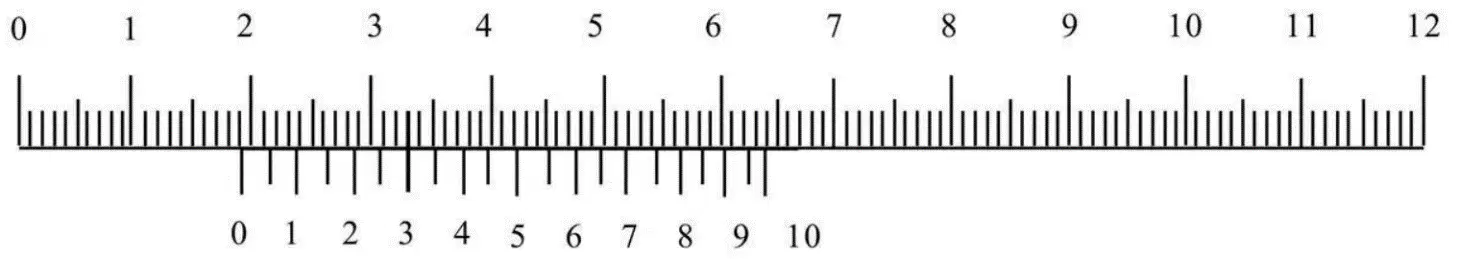

Pembacaan Vernier Caliper tersebut adalah ..........mm

a)

30,15

b)

30,25

c)

39,45

d)

39,05

e)

40,15

3.

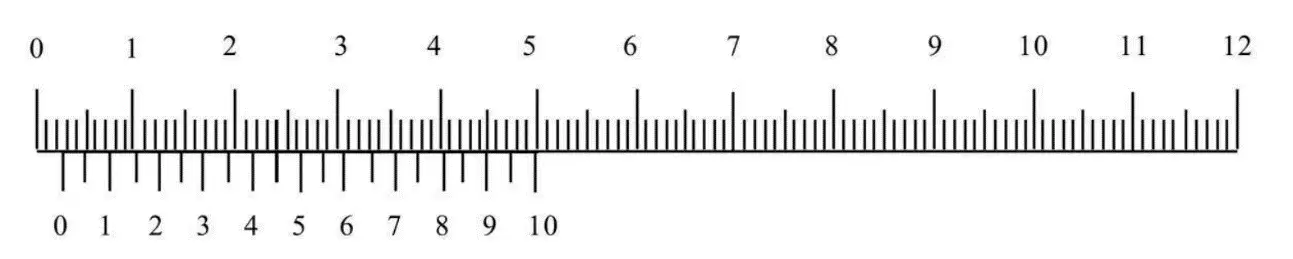

Pembacaan Vernier Caliper di bawah ini adalah ..........mm

a)

2,15

b)

2,24

c)

2,45

d)

2,50

e)

2,80

4.

Jika satu putaran penuh pada micrometer skrup setara dengan 0,5 mm, berapa banyak putaran penuh yang harus dilakukan untuk mengukur panjang 2,5 mm?

a)

1 Putaran Penuh

b)

2 Putaran Penuh

c)

3 Putaran Penuh

d)

4 Putaran Penuh

e)

5 Putaran Penuh

5.

Pembacaan Micrometer di bawah ini adalah ..........mm

a)

3,43

b)

3,47

c)

3,45

d)

4,95

e)

4,47

6.

Pembacaan Micrometer di bawah ini adalah ..........mm

a)

7,05

b)

8,06

c)

8,07

d)

9,56

e)

9,95

7.

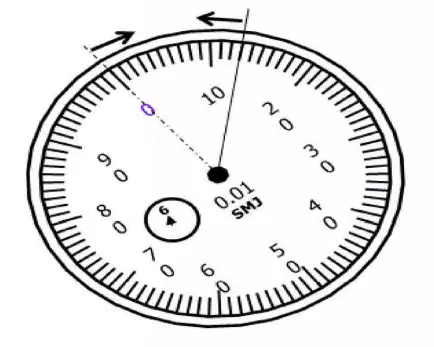

Pembacaan Dial Bore Gauge di bawah ini adalah ..........mm

a)

3,12

b)

3,15

c)

3,24

d)

3,26

e)

3,95

8.

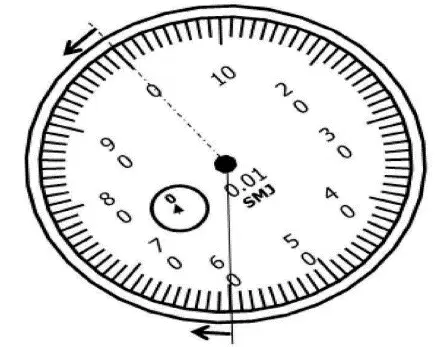

Pembacaan Dial Bore Gauge di bawah ini adalah ..........mm

a)

6,08

b)

6,13

c)

6,15

d)

6,17

e)

6,18

9.

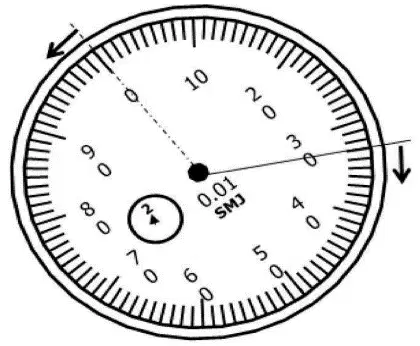

Pembacaan Dial Bore Gauge di bawah ini adalah ..........mm

a)

0,10

b)

0,40

c)

0,60

d)

0,72

e)

1,10

10.

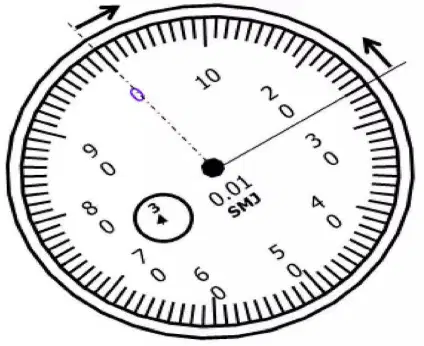

Pembacaan Dial Bore Gauge di bawah ini adalah ..........mm

a)

2,05

b)

2,10

c)

2,15

d)

2,33

e)

2,67

11.

Ada berapa jarak main bebas standar untuk gas tangan pada sepeda motor?

a)

1-3 mm

b)

2-6 mm

c)

5-8 mm

d)

10-12 mm

e)

15-18 mm

12.

Berapa celah yang sesuai untuk busi pada sepeda motor Beat Fi?

a)

0,50 - 0,60 mm

b)

0,60 - 0,70 mm

c)

0,70 - 0,80 mm

d)

0,80 - 0,90 mm

e)

0,90 - 1,00 mm

13.

Terjadi kebocoran kompresi antara silinder blok dan kepala silinder maka yang harus diganti adalah....

a)

Busi

b)

Silinder blok

c)

Kepala silinder

d)

Katup/kelep

e)

Gasket kepala silinder

14.

Alat untuk mengukur putaran mesin dalam satuan rpm (radius per menit) disebut . . . .

a)

Avometer

b)

Tachometer

c)

Dwell tester

d)

Engine analyzer

e)

Hydrometer

15.

Yang terlihat dibawah ini adalah prosedur . . . .

a)

Mencari langkah kompresi

b)

Melepas alternator

c)

Penyetelan kopling

d)

Pelepasan poros engkol

e)

Penyetelan timing gear

16.

Berapa kapasitas isi oli untuk sepeda motor tipe sport?

a)

0,5 liter

b)

0,8 liter

c)

1 liter

d)

1,2 liter

e)

1,5 liter

17.

Perbandingan udara dan bahan bakar yang ideal pada mesin adalah:

a)

10:1

b)

15:1

c)

20:1

d)

25:1

e)

30:1

18.

Berapa jarak tempuh yang umumnya direkomendasikan untuk melakukan servis berkala pada sepeda motor?

a)

Setiap 1.000 km

b)

Setiap 2.500 km

c)

Setiap 4.000 km

d)

Setiap 6.000 km

e)

Setiap 10.000 km

19.

Ada Komponen berikut yang harus diperiksa saat servis berkala adalah...

a)

Ban dan jok motor

b)

Aki, oli mesin, dan busi

c)

Lampu dan kaca spion

d)

Rantai dan tali gas

e)

Semua jawaban benar

20.

Seorang mekanik ingin mengganti intake valve shim CBR 250, hasil pengukuran feeler gauge =0,27 mm. Clearence standar = 0,16mm , ukuran shim lama = 2,12mm. Berapa nilai ketebalan SHIM baru?

a)

2,24 mm

b)

2,23 mm

c)

2,22 mm

d)

2,21 mm

e)

2,20 mm

21.

Berapa tekanan udara yang direkomendasikan untuk ban depan dan belakang pada sepeda motor saat hanya pengemudi yang mengendarai?

a)

Depan: 180 kPa (26 psi), Belakang: 200 kPa (29 psi)

b)

Depan: 200 kPa (29 psi), Belakang: 225 kPa (33 psi)

c)

Depan: 220 kPa (32 psi), Belakang: 240 kPa (35 psi)

d)

Depan: 240 kPa (35 psi), Belakang: 260 kPa (38 psi)

e)

Depan: 260 kPa (38 psi), Belakang: 280 kPa (41 psi)

22.

Apa yang perlu diperiksa jika kemudi terasa berat atau terdengar suara tidak normal?

a)

Keausan sepatu kopling

b)

Jarak main handle gas

c)

Jarak main handle rem belakang

d)

Kualitas oli transmisi

e)

Bearing kepala kemudi

23.

Berapa batas servis untuk lebar sabuk pengerak (drive belt) pada CVT?

a)

15 mm

b)

16 mm

c)

18 mm

d)

20 mm

e)

22 mm

24.

Dari gambar di bawah ini, merupakan posisi  V-belt dengan pulley pada saat ....

a)

Mesin berputar pada kecepatan rendah

b)

Mesin berputar pada kecepatan menengah

c)

Mesin berputar pada kecepatan tinggi

d)

Mesin be

25.

Gambar roda di bawah ini termasuk ke dalam tipe . . . .

a)

Wire spoke wheel

b)

Cast alloy wheel

c)

Special wheel

d)

Composite wheel

e)

Racing wheel

26.

Pada gambar di bawah ini merupakan jenis rem tromol . . . .

a)

Single leading shoe

b)

Two leading shoe

c)

Leading trealing shoe

d)

Brake pad

e)

Disc brake

27.

Konstruksi ban yang berfungsi sebagai rangka ban adalah . . . .

a)

Inner liner

b)

Breaker

c)

Cross section

d)

Bead

e)

Carcass

28.

Jarak main bebas rantai roda pada pemeriksaan rantai roda adalah … mm

a)

15 - 20

b)

20 - 35

c)

25 - 35

d)

35 - 45

e)

45 - 50

29.

110/80 - 18 - 56 S, tinggi ban pada kode ban tersebut adalah . . . .

a)

110 mm

b)

80 mm

c)

18 mm

d)

56 mm

e)

88 mm

30.

Komponen di bawah ini yang tidak termasuk system transmisi adalah . . . .

a)

Shift drum

b)

Shift fork

c)

Counter shaft

d)

Steel plate

e)

Sliding gear

31.

Pada lampu MIL (Malfunction Indicator Lamp) terdapat 3 kode kedipan, yaitu 7, 8, dan 12 kedipan. Maka kode kerusakan yang ditampilkan secara berturut-turut adalah:

a)

MAP, TPS, Sistem pengisian bermasalah

b)

IAT, ECT, Sistem pengapian bermasalah

c)

CKP, IAT, Sistem bahan bakar bermasalah

d)

ECT, TPS, Sistem pengisian bermasalah

e)

ECT, CKP, Sistem pengapian bermasalah

32.

Pada Sepeda motor terdapat beberapa sistem yang berfungsi untuk memercikan bunga api pada busi suapaya terjadi pembakaran pada ruang bakar adalah:

a)

Sistem pengapian

b)

Sistem pengisian

c)

Sistem pemindah tenaga

d)

Sistem penerangan

e)

Sistem starter

33.

Komponen yang ditunjukan oleh tanda panah pada gambar altenator di bawah ini adalah ...

a)

Brush

b)

Armature

c)

Rotor coil

d)

Stator coil

e)

Claw pole

34.

Komponen sistem injeksi bahan bakar sepeda motor yang bertugas menyemprotkan bahan bakar di intake manifold adalah ....

a)

ECU/ECM

b)

Engine oil temperature

c)

Throttle position sensor

d)

Bank angel

e)

Injector

35.

Fungsi kunci kontak pada sistem pengapian DC adalah untuk memutuskan dan menghubungkan aliran listrik dari …

a)

Baterai ke coil

b)

Baterai ke platina

c)

Baterai ke condensor

d)

Baterai ke CDI

e)

Baterai ke spark plug

36.

Rangkaian sistem starter sepeda motor pada gambar di bawah, pada saat kunci kontak on dan saklar stater ditekan urutan aliran arus yang tepat adalah . . . .

a)

Baterai positif - fuse - kunci kontak - relay starter - saklar starter - massa

b)

Baterai - fuse - kunci kontak - relay starter - saklar starter - relay starter - motor starter - massa

c)

Baterai positif - relay starter - kunci kontak - saklar starter - motor starter

d)

Baterai - fuse - kunci kontak - saklar starter - relay starter - saklar starter - motor starter

e)

Baterai - relay starter - saklar starter - kunci kontak - motor starter

37.

Perhatikan data berikut ini : 1) Kumparan medan (field coil) 2) Sikat arang (brush) 3) Kumparan jangkar (armature) 4) Starting switch Komponen yang termasuk dalam motor stater adalah . . . .

a)

1, 2 dan 3

b)

1 dan 3

c)

2 dan 4

d)

4

e)

1, 2, 3 dan 4

38.

Komponen yang berfungsi mengedipkan lampu tanda belok disebut?

a)

Relay

b)

Dioda

c)

Rectifier

d)

Regulator

e)

Flasher

39.

Coil dalam system pengapian berfungsi untuk:

a)

Menaikan tegangan dari bateray

b)

Menurunkan tegangan dari bateray

c)

Menstabilkan tegangan dari bateray

d)

Mengecilkan tegangan dari bateray

e)

Mengalirkan tegangan dari bateray

40.

Pada sepeda motor Honda, warna kabel yang menghubungkan antara baterai dengan magnetic switch adalah...

a)

Merah

b)

Merah/putih

c)

Hitam

d)

Hijau

e)

Kuning/merah
