SOAL UAS KONSENTRASI KEAHLIAN XII TKR 2026

Total questions: 40

Worksheet time: 2hrs 54mins

Name
Class
Date
1.
Sebuah mobil Avanza pemakaian tahun 2022 akan diganti oli mesinnya. Oli yang sesuai untuk mesin tersebut adalah......
a)

SAE 20,

b)

SAE 30W-40

c)

SAE 5W-30

d)

SAE 30W-50

e)

SAE 90,

2.

Perhatikan pernyataan berikut!

1) Dapat mengakaibatkan kebocoran oli

2) Tenaga mesin semakin bertambah karena oli semakin banyak

3) Mesin mengeluarkan asap tebal karena oli dengan mudah masuk ke ruang bakar

4) Putaran mesin semakin berat karena perputaran poros engkol terhalang oleh oli

5) Bahan bakar semakin irit

6) Busi cepat kotor karena oli ikut terbakar.

Manakah yang sesuai dengan pernyataan di atas, jika pada sebuah mesin diisi oli berlebihan......

a)

1, 2, 4, 5,

b)

1, 2, 4, 6,

c)

2, 5, 6, 7,

d)
1, 3, 6, 7
e)

1, 3, 4, 6.

3.

Perhatikan pernyataan di bawah ini !

1) Celah katup terlalu rapat

2) Saat pengapian tidak tepat

3) Bunga api dari busi terlalu besar

4) Campuran bahan bakar udara miskin (kekurangan bensin)

5) Karena air cleaner masih baru

6) Bahan bakar yang sebelumnya digunakan jenis Pertalite diganti menjadi jenis Pertamax

7) Temperatur mesin terlalu dingin

Dari pernyataan di atas manakah yang menyebabkan tenaga mesin lemah.....

a)

1, 2, 3, 5

b)

1, 2, 4, 7

c)

2, 3, 4, 5,

d)

1, 3, 5, 6,

e)

1, 3, 4, 6

4.
Mesin dalam kondisi dingin dan tutup radiator dibuka, saat mesin distarter air pendingin menyembur dari radiator, gejala ini disebabkan oleh........
a)

Paking water pump rusak,

b)

Katup thermostat rusak,

c)

Paking Cylinder head rusak atau Cylinder head baling.

d)

ater jacket kotor atau tersumbat,

e)

Radiator kotor,

5.
Perhatikan pernyataan berikut ! 1) Mesin pincang 2) Mesin mengalami over heating 3) Pengisian baterai berkurang 4) Tenaga mesin akan bertambah karena beban tali kipas berkurang 5) Tali kipas akan cepat rusak karena terjadi slip putaran 6) Sirkulasi air pendingin semakin lancar Manakah dari pernyataan di atas yang bisa terjadi apabila tali kipas kendor......?
a)

2, 3, 4,

b)

1, 2, 4,

c)

2, 3, 5.

d)

3, 4, 5,

e)
1, 3, 4
6.

Perhatikan pernyataan berikut !

1) Ada busi yang sudah kurang berfungsi

2) Tekanan kompresi terlalu rendah

3) Saat pengapian kurang tepat

4) Saringan udara kotor

5) Kelebihan bahan bakar (Campuran kaya ) dimana ada sisa bahan bakar yang tidak sempat terbakar di dalam silinder

Manakah dari pernyataan di atas yang menyebabkan terjadinya ledakan dari knalpot saat melepas pedal gas.......

a)

1, 3, 5.

b)

1, 2, 5,

c)

1, 3, 4,

d)

2, 4, 5,

e)
2, 3, 5
7.
Saat mesin pincang, kemudian kabel busi dilepas satupersatu didapati pada silinder No 1 suara mesin tidak berubah sedangkan kabel busi No 1 mengeluarkan loncatan bunga api . Dari gejala tersebut kemungkinan penyebabnya adalah.....
a)

Rotor dan tutup distributor sudah rusak,

b)

Busi No 1 sudah rusak, Tekanan kompresi silinder No 1 rendah.

c)

Kabel busi No 1 rusak , kabel Coil rusak,

d)

Saat pengapian terlambat, Busi No 1 sudah rusak,

e)

Busi No 1 sudah rusak, Kabel businya rusak,

8.

Perhatikan pernyataan berikut ! 1) Sekering putus 2) Platina kotor/rusak 3) Rotor rusak 4) Tutup distributor rusak 5) Coil rusak 6) Kabel Coil rusak. Manakah dari pernyataan di atas yang sesuai jika saat mesin di starter kabel dari coil tidak mengeluarkan loncatan bunga api ?

a)

1, 2, 3, 5,

b)

1, 2, 5, 6.

c)

2, 3, 4, 5,

d)

1, 2, 4, 6,

e)

1, 2, 3, 4,

9.
Komponen dalam sistem EFI yang bertugas mengatur tekanan bahan bakar adalah...
a)

Throttle body,

b)

Fuel pressure regulator.

c)

Idle air control valve,

d)

Sensor MAP,

e)

Knock sensor,

10.

Perhatikan pernyataan berikut ! 1. Injektor tersumbat 2. TPS rusak 3. Koil pengapian rusak 4. Busi mati 5. Fuel pump tidak bekerja 6. ECU rusak

Pada mesin sistem EFI ketika mesin mengalami misfire (tidak terjadi pembakaran) pada silinder tertentu, kemungkinan penyebabnya sesuai pernyataan di atas adalah...

a)

1, 2, 5,

b)

2, 3, 5,

c)

1, 3, 6,

d)

1, 4, 6,

e)

1, 3, 4.

11.
Salah satu gejala kerusakan pada sistem EFI adalah mesin sulit dihidupkan saat dingin. Kemungkinan penyebabnya adalah...
a)

Sensor TPS rusak,

b)

Injektor bocor,

c)

Sensor suhu pendingin (ECTS) rusak,

d)

Alternator bermasalah,

e)

Relay pompa bahan bakar putus,

12.
Jika lampu indikator aki menyala terus saat mesin hidup, kemungkinan penyebabnya adalah...
a)

Alternator tidak mengisi daya aki.

b)

Aki sudah terisi penuh,

c)

Sekring utama putus,

d)

Motor starter rusak,

e)

Koil mengalami gangguan,

13.
Dalam proses pelepasan baterai pada rangkaian kelistrikan perlu diperhatikan prosedur yang ada. Di bawah ini merupakan prosedur pelepasan baterai yang paling benar adalah...
a)

Lepas pengikat batterai, lepas terminal (+), lepas terminal (-) kemudian angkat batterai,

b)

Lepas pengikat batterai, lepas terminal (-), lepas terminal (+) kemudian angkat batterai,

c)

Lepas pengikat batterai , angkat batterai, lepas terminal (-) kemudian lepas terminal (+),

d)

Lepas terminal (+), lepas terminal (-) , lepas pengikat batterai kemudian angkat batterai,

e)

Lepas terminal (-), lepas terminal (+) , lepas pengikat batterai kemudian angkat batterai.

14.

Perhatikan gambar dibawah ini. Simbol Sekering, saklar, massa, dan bohlam lampu satu filamen ditunjukan pada gambar nomor...

a)

Nomor 6, 3, 2 dan 5,

b)

Nomor 6, 2, 4 dan 5,

c)

Nomor 6, 2, 3 dan 1.

d)

Nomor 6, 2, 3 dan 5,

e)

Nomor 2, 3, 5 dan 6,

15.
Jika klakson tidak berbunyi saat tombol ditekan, langkah pertama yang harus diperiksa adalah...
a)

Memeriksa kondisi aki,

b)

Mengecek sekring klakson.

c)

Mengganti relay starter,

d)

Membersihkan filter udara,

e)

Mengecek kabel busi.

16.
Jika sekring lampu utama sering putus, penyebab yang mungkin adalah...
a)

Kabel massa tidak terpasang,

b)

Tegangan aki terlalu rendah,

c)

Lampu depan tidak sesuai spesifikasi,

d)

Ada hubungan pendek (korsleting).

e)

Relay starter rusak,

17.

Perhatikan pernyataan berikut !

1) Carbon brush rusak

2) Stator coil putus

3) Slip ring kotor

4) Sekering putus

5) Rotor coilrusak

6) Dioda rusak Saat kunci kontak posisi ON tetapi alternator tidak menghasilkan kemagnetan. Berdasarkan gejala tersebut, manakah pernyataan di atas kemungkinan penyebabnya?

a)

1, 2, 3, 4,

b)

1, 2, 3, 6,

c)

2, 4, 5, 6,

d)

3, 4, 5, 6,

e)

1, 3, 4, 5.

18.
Sebuah mobil mengalami panas berlebihan setelah diperiksa ternyata kipas radiator elektrik tidak bekerja, kemungkinan penyebabnya adalah...
a)

Sekring kipas putus, Relay rusak, pompa air rusak,

b)

Busi mati, radiator kotor, tali kipas longgar,

c)

Motor starter rusak, baterai lemah, sekering putus,

d)

Switch temperatur rusak, busi mati, pompa air rusak,

e)

Sekering putus, relay rusak, motor kipas elektrik rusak.

19.
Gejala kerusakan berupa lampu depan redup sebelah dapat disebabkan oleh …
a)

Sekring putus,

b)

Filamen lampu mati,

c)

Hambatan kabel terlalu besar.

d)

Arus listrik yang masuk terlalu besar,

e)

Kabel kelistrikan yang menuju lampu mati,

20.
Apa penyebab utama sekering putus secara terus-menerus?
a)

Korsleting atau hubungan arus pendek.

b)

Aki tekor,

c)

Alternator bekerja lebih baik,

d)

Kabel massa terputus,

e)
Busi aus
21.

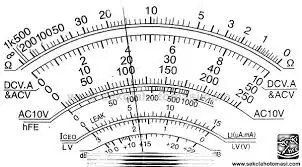

Perhatikan gambar! Jika saklar multitester dipilih pada posisi 50 DCV maka hasil pengukuran adalah......

a)

75 Volt DC,

b)

56 Volt DC,

c)
16 Volt AC
d)

16 Volt DC.

e)
53 Volt AC
22.
Perhatikan gambar ! Jika saklar dipilih pada posisi X10 Ω maka hasil pengukuran yang ditunjikkan multitester adalah.........
a)

15 Ω,

b)

15 K Ω,

c)

150 Ω.

d)

40 Ω,

e)
200 Ω
23.

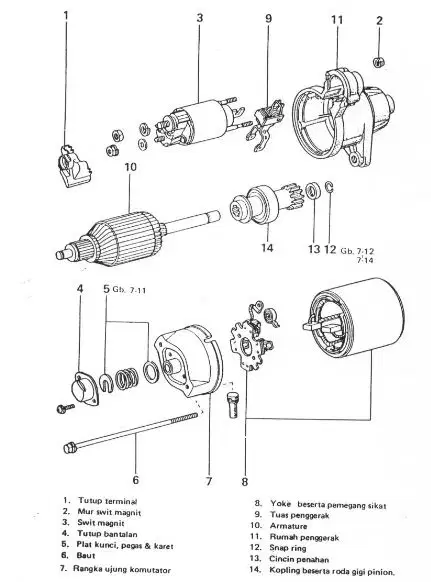

Perhatikan gambar komponen sistem starter di bawah ! Saat mesin distarter putaran motor starter tidak terhubung ke fly wheel, masalah tersebut disebabkan terjadinya kerusakan pada komponen yang ditunjukkan pada gambar.....
a)

No 3,

b)

No 5,

c)

No 8,

d)

No 10,

e)

No 14.

24.
Perhatikan gambar berikut ! Dari gambar rangkaian di bawah besar tegangan dan arus pada rangkaian adalah.........
a)

24 Volt 120 Ampere

b)

12 Volt 120 Ampere.

c)

12 Volt 60 Ampere,

d)

24 Volt 12 Ampere,

e)

24 Volt 60 Ampere

25.
Pada kelistrikan penerangan kendaraan terdapat komponen atau bagian yang memiliki fungsi sebagai pengaman yaitu fuse. Fuse disesuaikan dengan kapasitas arus yang mengalir. Apabil arus yang mengalir sebesar 20 ampere maka fuse yang digunakan haruslah berwarna...
a)

Coklat,

b)

Kuning.

c)

Merah,

d)

Hijau,

e)

Bening,

26.
Jika mobil tidak bisa berjalan meskipun mesin hidup dan gigi sudah masuk, kemungkinan penyebabnya adalah…
a)

Roda depan bocor,

b)

Kampas kopling habis.

c)

Oli mesin habis.

d)

Fan belt putus,

e)

Aki soak,

27.
Jika pedal kopling terasa keras saat diinjak, kemungkinan penyebabnya adalah…
a)

Kampas rem habis,

b)

Kabel kopling rusak.

c)
Oli transmisi habis
d)
Plat kopling baru diganti
e)
Relay starter mati
28.
Perhatikan pernyataan di bawah ini ! 1) Permukaan pressure plate tidak rata 2) Kabel kopling putus 3) Plat kopling tipis 4) Gigi kuningan aus 5) Garpu pemindah patah Di antara pernyataan di atas penyebab transmisi sulit masuk gigi adalah…
a)

1, 2, 4,

b)
1, 3, 5
c)

2, 4, 5.

d)
2, 3, 5
e)
3, 4, 5
29.
Bunyi “krek-krek” saat berbelok menunjukkan kerusakan pada…
a)
Kampas rem
b)

CV joint atau as tarik roda depan.

c)
Fan belt
d)
Koil sistem kemudi
e)
Sistem transmisi
30.

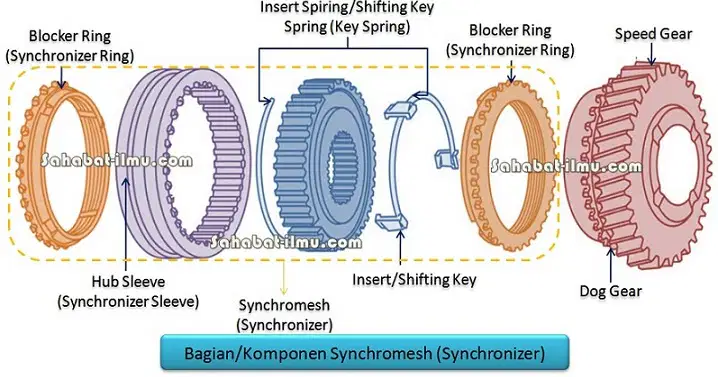

Perhatikan gambar berikut ! Apabila terjadi keausan pada ujung-ujung gigi yang terdapat pada hub sleeve maka yang terjadi adalah...
a)
Gigi transmisi susah masuk
b)
Saat masuk gigi terjadi suara ribut
c)

Setelah gigi dimasukkan, gigi transmisi loncat (tanpa dipindahkan kembali lagi ke netral).

d)
Gigi transmisi dapat berpindah dengan sendirinya
e)
Gigi transmisi tidak bisa masuk
31.

Perhatikan pernyataan berikut 1) Gigi percepatan 2 aus 2) Shift fork (Garpu pemindah) aus, bengkok / patah 3) Synchronizer ring (gigi kuningan) aus 4) Shifting Key (sampan-sampan) aus 5) Output shaft Bearing (bantalan poros output) aus 6) Key spring (pegas sampan-sampan) lemah/patah Raka mengemudikan sebuah mobil Avanza transmisi manual , Raka mengalami kesulitan dimana saat memindahkan gigi dari gigi 1 ke gigi 2 susah masuk gigi dan saat memindahkan ke gigi 2 dibarengi dengan terjadinya suara ribut. Dari gejala tersebut kemungkinan panyebabnya sesuai pernyataan di atas adalah......

a)

3, 4, 6.

b)

2, 3, 5,

c)

1, 4, 5,

d)
4, 5, 6
e)
1, 2, 5
32.
Dari hasil pengukuran propeller shaft di bawah ini, terbaca hasil pembacaan alat ukur adalah 0,50 mm. Apa yang akan terjadi jika propeller shaft tetap digunakan?
a)

Perpindahan gigi sulit,

b)
Timbul suara abnormal saat pedal kopling diinjak maupun dilepas
c)

Timbul getaran saat mobil jalan.

d)
Kendaraan kurang bertenaga saat menanjak
e)
Tdak ada masalah karena kebalingannya masih 0,50 mm
33.
Gambar di bawah ini sedang memperlihatkan .........
a)
Melepas bearing cap differential
b)

Melepas Differential Case

c)

Memberi tanda pada bearing cap differential.

d)
Menyetel celah roda ggi differential
e)
Mengunci baut bearing cap differential
34.
Apa yang terjadi jika bushing arm (bos karet) pada suspensi rusak?
a)

Timbul bunyi berdecit saat melewati jalan berlubang.

b)

Mobil menarik ke satu arah

c)

Mobil miring

d)
Kampas rem aus
e)
Kelistrikan terganggu
35.
Saat Rafael mengemudikan mobil Kijang Innova, setiap dilakukan pengereman di jalan lurus Rafael merasakan mobil selalu menarik ke arah kiri. Kemungkinan penyebabnya adalah .....
a)

Rem sebelah kiri basah, atau tromol rem sebelah kiri licin,

b)

Tromol rem sebelah kanan licin, atau rem sebelah kanan basah.

c)
Rem sebelah kiri basah, atau selang rem sebelah kiri tersumbat
d)
Piston rem sebelah kanan macet, atau stelan rem sebelah kiri terlalu renggang
e)
Silinder rem sebelah kiri bocor, atau master rem bocor
36.

Perhatikan pernyataan berikut!

1. Tenaga putar semakin besar sehingga lebih kuat mendaki

2. Dapat mengakibatkan kerusakan pada suspensi

3. Kecepatan semakin tinggi dibanding ukuran ban sebelumnya

4. Bahan bakar semakin boros.

5. Mobil semakin stabil dan getaran semakin berkurang

6. Kemudi semakin berat dan cepat rusak

Pio Arni  mempunyai  mobil Avanza  dengan ukuran ban standar 175 / 70 R 13 . Dengan ukuran ban standar tersebut Pio Arni melihat penampilan mobilnya kurang gagah kemudian  Pio mengganti  ban mobilnya  menjadi ukuran 185 / 70 R 14.

Manakah pernyataan di atas yang mungkin terjadi apabila  mengganti  ukuran ban tersebut ?

a)

1, 2, 4

b)

1, 3, 6

c)

2, 3, 5

d)

2, 4, 6

e)

 3, 5, 6

37.

Perhatikan pernyataan berikut!

1. Ball joint sebelah kanan aus

2. Penyetelan camber roda kanan terlalu positip

3. Bantalan roda sebelah kanan aus

4. Tekanan angin bankanan terlalu tinggi

5. Bos karet Lower arm kanan aus

  1. 6. Stabilizer link rubber sebelah kanan longgar

Ashmal Fariski mengeluhkan masalah pada mobil Panthernya,  dimana  ban depan sebelah kanan mengalami keausan sebelah dalam.  Manakah dari pernyataan di atas yang dapat menjadi penyebab masalah tersebut ...

a)

1, 2, 3, 5

b)

1, 3, 4

c)

2, 3, 4, 5

d)

1, 3, 5

e)

2, 3, 4, 6

38.

Bagas baru saja membeli sebuah mobil bekas. Sebelum menggunakan mobil tersebut Bagas terlebih dahulu memastikan bahwa kondisi mobinya aman untuk dikendarai. Setelah  memeriksa sistem kemudi  ternyata  terdapat banyak speling  (gerak kosong) saat roda kemudi diputar, mobil tersebut  menggunakan kemudi tipe Rack and Pinion. Penyebab masalah tersebut adalah...

a)

Universal joint pada steering column aus, Steering gear aus, Rack end atau tie-rod end aus

b)

Roda kemudi aus, Universal joint pada steering column aus, ball joint suspensi aus

c)

Steering gear aus, gigi cacing aus, gigi sektor aus

d)

Universal joint pada steering column aus, Rack end atau tie-rod end aus, pitman arm aus

e)

Steering gear aus, Strut bar aus, Stabilizer bar aus

39.

Levi  akan  merentalkan mobilnya  kepad seseorang untuk dipakai mudik lebaran. Sebelum mobil diserahkan, Levi ingin memastikan  bahwa kondisi mobilnya dalam keadaan baik, setelah  diperiksa ternyata kemudinya berat diputar.

Kemungkinan penyebab masalah tersebut adalah...

a)

Tekanan angin ban terlalu tinggi, Ball joint masih baru jadi masih padat, tie rod aus

b)

Steering gear kurang pelumasan, Steeing rack bengkok, Tie rod dan ball joint kurang pispot

.

c)

Bos karet suspensi pecah, pegas suspensi kiri kanan lemah, steering wheel baling

d)

Tali kipas power steering longgar, minyak power steering terlalu penuh, tie rod end longgar

e)

Tekanan angin ban terlalu rendah, Steering gear kurang pelumas, karet stabilizer link pecah

40.

Perhatikan pernyataan berikut:

1. Dongkrak ban belakang dan pasang Jack stand

2. Ganjal roda depan

3. Kendorkan mur roda belakang

4. Lepas poros penggerak roda menggunakan SST

5. Lepas mur pelat penahan bantalan

6. Lepas mur roda, lepas roda, dan lepas tromol

7. Lepas sepatu rem

Danny akan mengganti  bantalan poros penggerak roda belakang mobil Avanza tahun 2017.

Dari pernyataan di atas, urutan langkah kerja yang benar untuk melepas poros penggerak rodanya adalah...

a)

1, 2, 3, 5, 6, 7, 4

b)

2, 3, 1, 5, 7, 6, 4

c)

1, 2, 6, 7, 5, 3, 4

d)

2, 3, 1, 6, 7, 5, 4

e)

2, 1, 3, 7, 6, 5, 4

Similar Resources on Wayground

Quiz Pengetahuan Dasar Komputer

42 questions

Quiz Pengetahuan Dasar Komputer

quiz

Worksheet

•

12th Grade

OSN 2024 - ILMU PENGETAHUAN ALAM ( IPA )

40 questions

OSN 2024 - ILMU PENGETAHUAN ALAM ( IPA )

quiz

Worksheet

•

12th Grade
