Большой квиз по Электронике (Знаток)

Total questions: 35

Worksheet time: 26mins

Name
Class
Date
1.

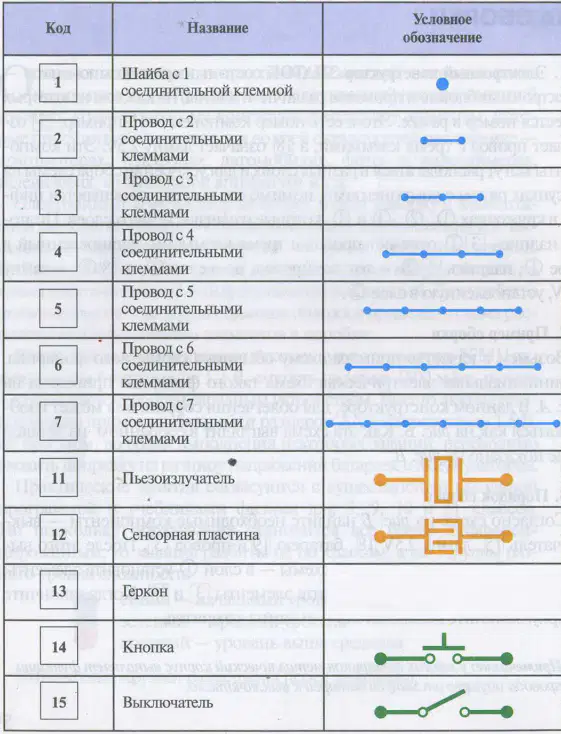

Какого обозначения не хватает в таблице?

a)

b)

c)

d)

2.

Выберите все обозначения источников питания

a)

b)

c)

d)

3.

Вспомним параллельное соединение источников питания. Каково общее напряжение в цепи при данном соединении батарей?

a)

6 вольт

b)

9 вольт

c)

3 вольта

d)

0 вольт

e)

4.5 вольта

4.

Вспомним последовательное соединение источников питания. Каково напряжение на батареях если их общее напряжение равно 6 вольтам?

a)

Первая батарея = 2В

Вторая батарея = 4В

b)

Первая батарея = 1В

Вторая батарея = 5В

c)

Обе батареи по 3 вольта

d)

Обе батареи по 6 вольт

5.

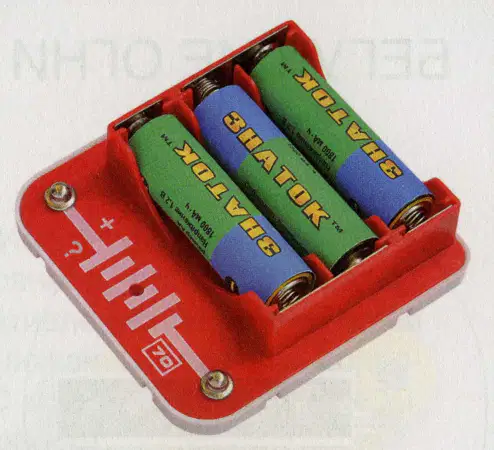

Выберите правильное название батарейки.

a)

Батарея

b)

Элемент питания

c)

Гальванический элемент

d)

ААА

6.

Чем аккумулятор отличается от батарейки?

a)

Возможностью перезарядки

b)

Пониженным напряжением

c)

Размерами

d)

Необходимостью использования нескольких штук

e)

Повышенным напряжением

7.

Какие переключатели не требуют удержания? (имеют фиксацию)

a)

Сенсорный

b)

Кнопочный

c)

Магнитный

d)

Движковый

8.

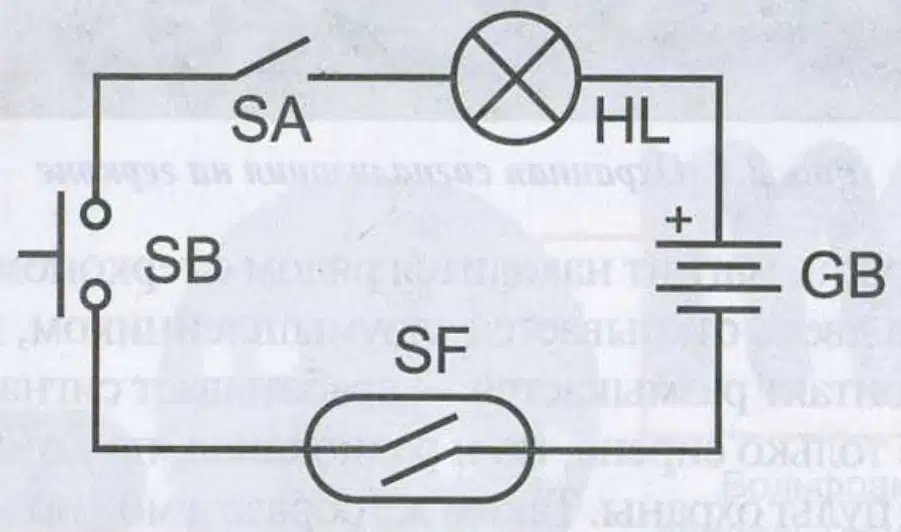

Что необходимо сделать чтобы заработала лампа в данной схеме?

a)

Замкнуть каждый из переключателей

b)

Замкнуть любой переключатель

c)

Замкнуть половину переключателей

d)

Замкнуть любой переключатель кроме сенсорного

e)

Замкнуть любой переключатель кроме магнитного

9.

Какое соединение переключателей используется в данной схеме?

a)

Параллельное

b)

Комбинированное

c)

Полное

d)

Последовательное

e)

Цепочное

10.

Что необходимо добавить в схему для работы сенсорного переключателя?

a)

Дополнительный источник питания

b)

Убрать лишние потребители

c)

Усилитель на транзисторах

d)

Дополнительный резистор

e)

Запасной переключатель

11.

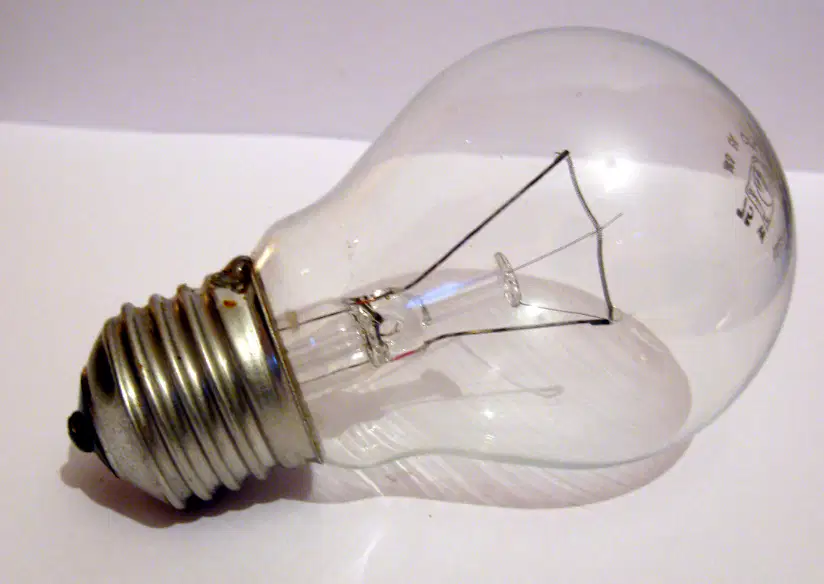

Какая лампа изображена на фотографии?

(a)

12.

Какие лампы имеются в наборе "Знаток 999 схем"?

a)

На 1 вольт

b)

На 3 вольта

c)

На 2.5 вольта

d)

На 4.5 вольта

e)

На 6 вольт

13.

Схематичное обозначение какого элемента изображено на рисунке?

a)

Генератор

b)

Фотодиод

c)

Фоторезистор

d)

Светодиод

e)

Светофор

14.

Какой элемент обязателен в схеме со светодиодом?

a)

Конденсатор

b)

Резистор

c)

Генератор

d)

Фотодиод

e)

Солнечная батарея

15.

Какой светодиод в данной схеме будет светить ярче?

a)

Красный

b)

Оба будут светить одинаково

c)

Зелёный

d)

Оба не будут светиться

16.

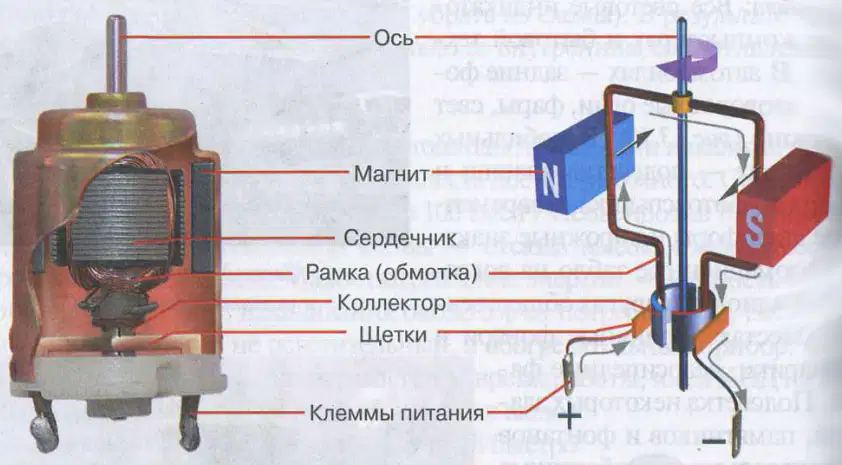

Какую роль играют щётки в электродвигателе?

a)

Очищают коллектор от загрязнений

b)

Подают напряжение на вращающийся коллектор

c)

Создают статическое напряжение на коллекторе для вращения

d)

Вращаются вокруг коллектора

17.

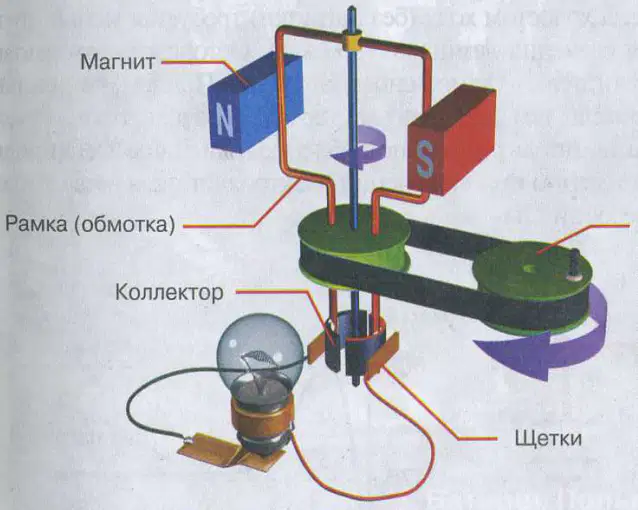

Как называется устройство изображенное на рисунке?

a)

Электродвигатель

b)

Ручной двигатель

c)

Генератор

d)

Лампа с ручным питанием

18.

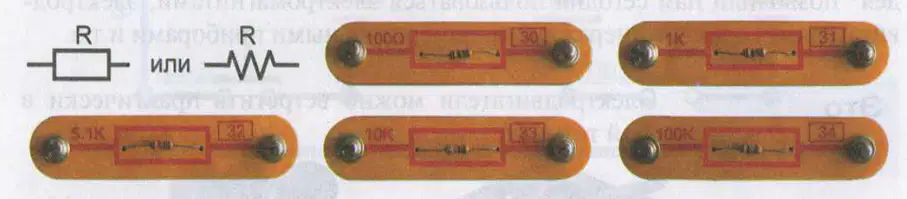

Что изображено на рисунке?

a)

Транзисторы

b)

Конденсаторы

c)

Светодиоды

d)

Резисторы

e)

Реостаты

19.

Какова роль резистора в электрических схемах?

a)

Увеличение мощности

b)

Для возможности отключения схемы

c)

Ограничение электрического тока

d)

Создание магнитного поля

20.

Между какими контактами переменного резистора наибольшее сопротивление при данном положении бегунка?

a)

Между A и C

b)

Между B и C

c)

Между A и B

d)

В данном положении сопротивление между всеми контактами одинаково

21.

Подумайте внимательно!

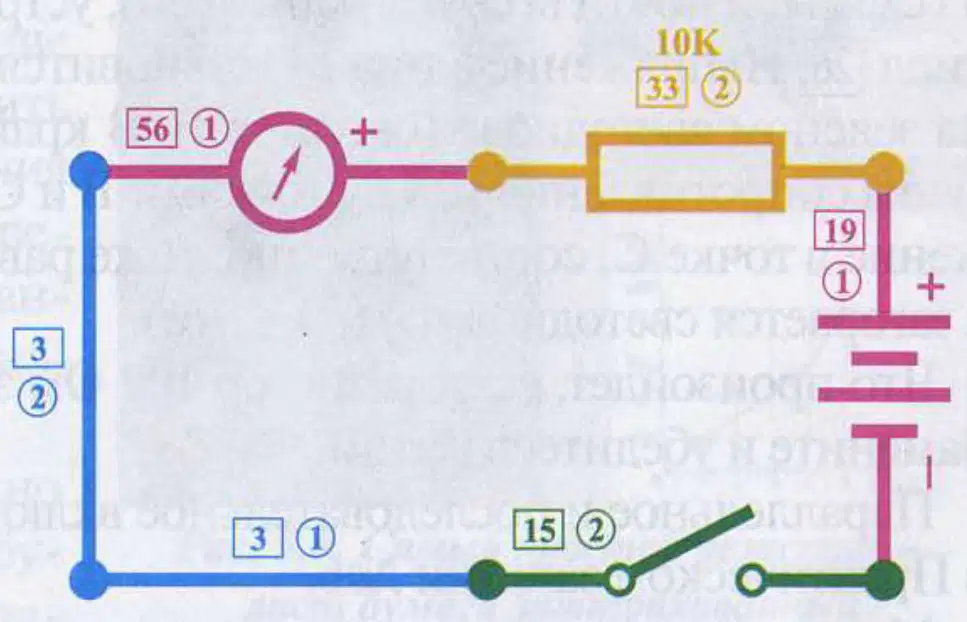

Каким образом изменится положение стрелки гальванометра (56) если заменить резистор на 10.000 Ом резистором на 100.000 Ом?

a)

Покажет значение в 10 раз меньше

b)

Покажет значение в 10 раз больше

c)

Покажет значение в 100 раз больше

d)

Покажет значение в 100 раз меньше

22.

Задачка.

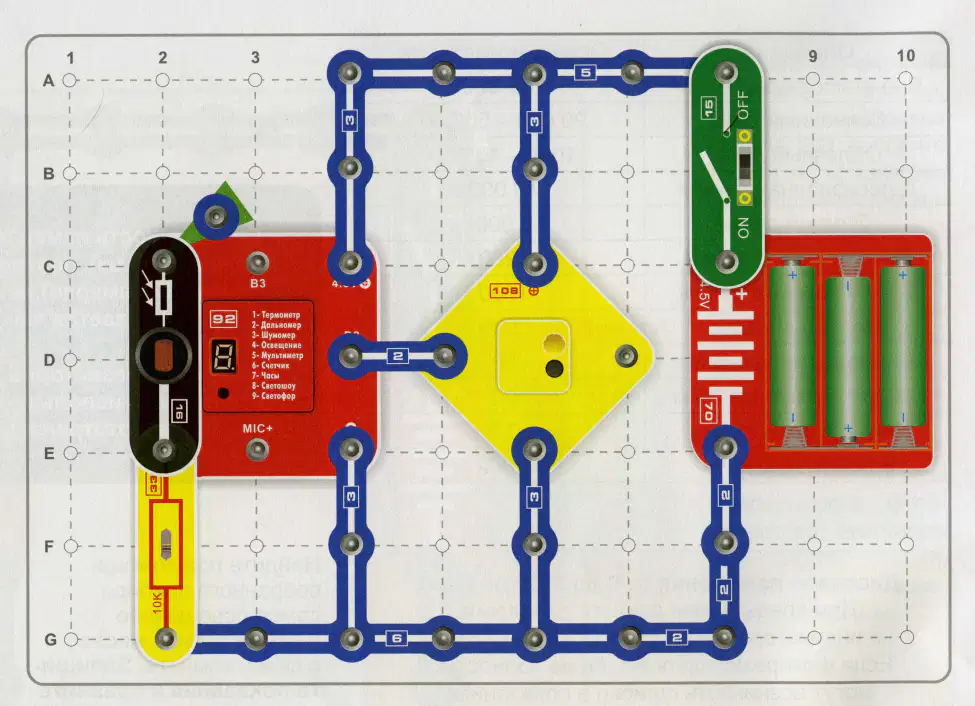

На включенной схеме горит только зелёный светодиод (26). Между какими контактами переменного резистора (53) минимальное сопротивление?

a)

Между A и C

b)

Между A и B

c)

Между B и C

d)

Между всеми контактами сопротивление одинаково

23.

Задачка.

Каково сопротивление в цепи при замкнутой кнопке (14)?

a)

1100 Ом

b)

100 Ом

c)

1000 Ом

d)

900 Ом

24.

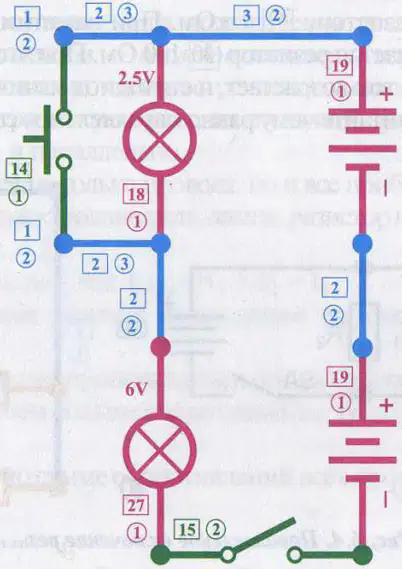

Задачка.

Что произойдёт при замыкании кнопки (14) и выключателя (15)?

a)

Лампа на 2.5В (18) сгорит, цепь перестанет работать

b)

Лампа на 6В (27) и на 2.5В (18) станут светить ярче

c)

Цепь будет разомкнута, обе лампы потухнут

d)

Лампа на 2.5В (18) потухнет, лампа на 6В продолжит светить также

e)

Лампа на 2.5В (18) потухнет, лампа на 6В (27) станет светить ярче

25.

Каким словом можно назвать предметы на изображении?

(a)

26.

Укажите все альтернативные источники энергии.

a)

b)

c)

d)

e)

27.

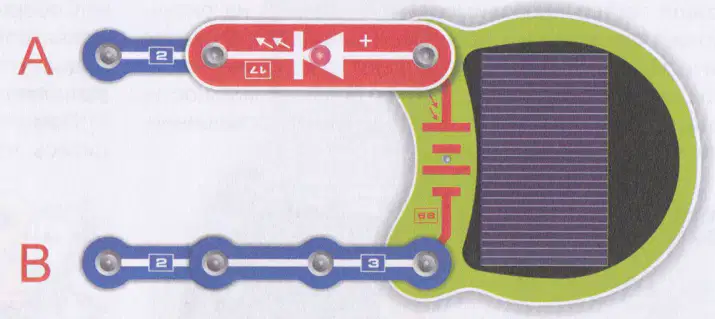

Что необходимо сделать чтобы загорелся светодиод в данной схеме? Выберите несколько правильных вариантов

a)

Поднести солнечную батарею к источнику света

b)

Поднести магнит

c)

Подключить источник питания

d)

Замкнуть схему

28.

Решите ребус.

(a)

29.

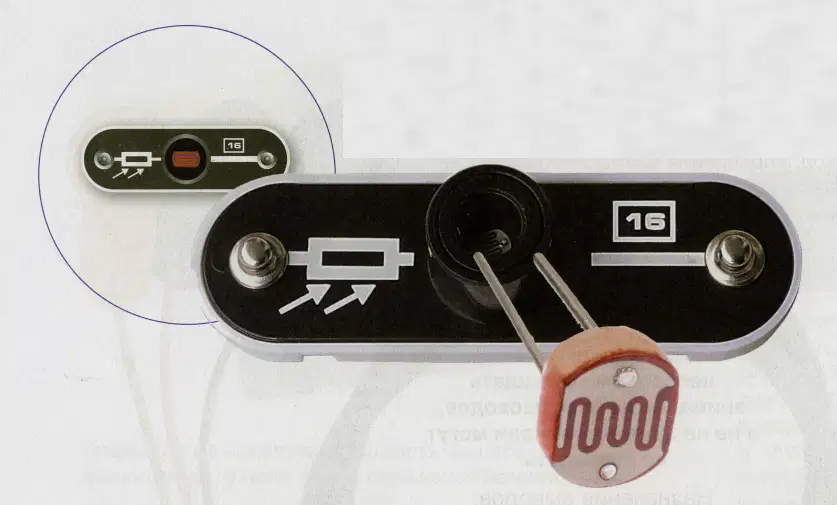

Как работает фоторезистор?

a)

Увеличивает мощность электрической схемы в зависимости от освещения

b)

Выключает схему при пропаже света

c)

Изменяет сопротивление в схеме в зависимости от освещения

d)

Выключает схему при появлении света

30.

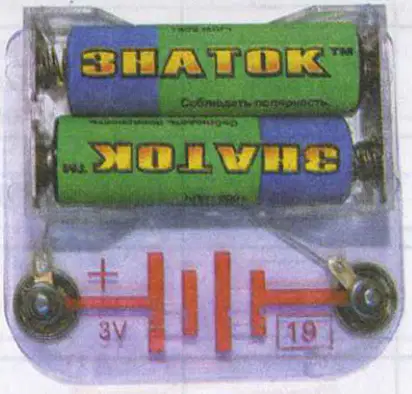

Каково напряжение на батарее с тремя гальваническими элементами с напряжением 1.5 вольт?

a)

1.5 вольта

b)

4.5 вольта

c)

6 вольт

d)

3 вольта

e)

12 вольт

31.

Что изображено на рисунке?

a)

Микросхема

b)

Паяльная плата

c)

Доска

d)

Монтажная плата

32.

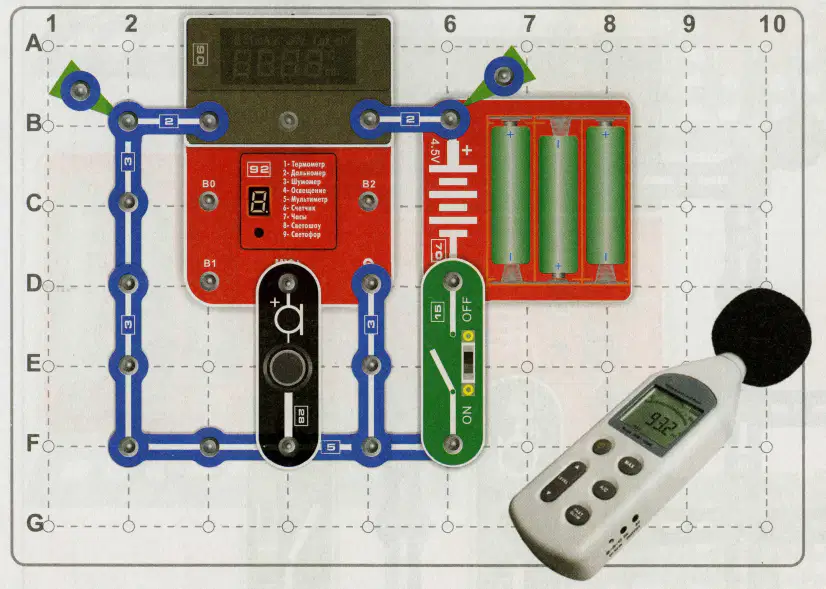

На картинке изображена схема шумомера. В чём он измеряет уровень шума?

a)

Вольты (В)

b)

Фарады (Ф)

c)

Децибелы (дБ)

d)

Люксы (Лк)

e)

Амперы (А)

33.

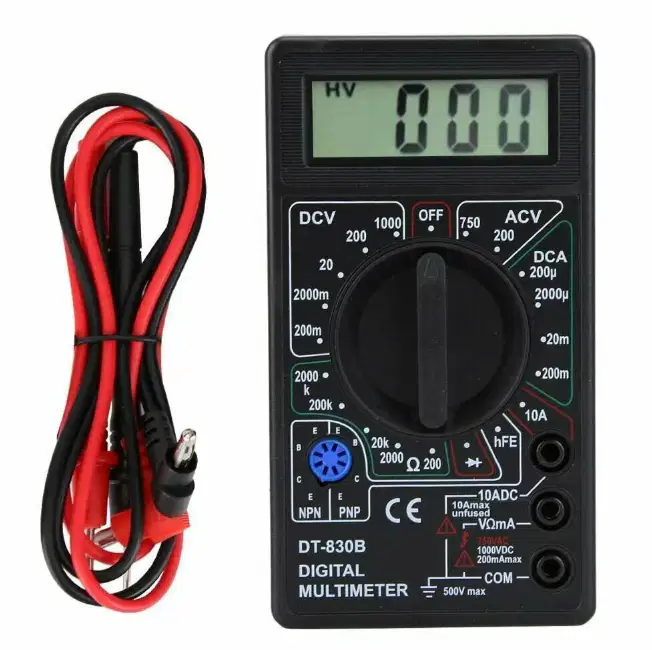

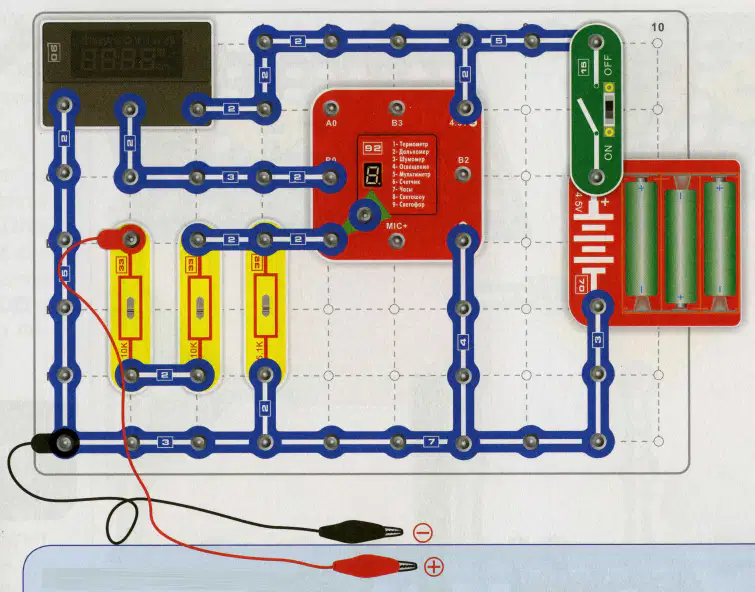

На картинке изображен мультиметр. Выберите схему которая сможет его заменить (схему которая измеряет напряжение). Чтобы увеличить изображение - нажмите на них левой кнопкой мыши.

a)

b)

c)

d)

e)

34.

Что измеряется люксметром?

a)

Напряжение

b)

Освещение

c)

Шум

d)

Скорость

e)

Давление

35.

Последнее задание самое сложное. Какую оценку вы поставите данному тесту?

a)

1

вопросы были неинтересными

b)

2

было ничего не понятно

/

максимально просто

c)

3

пойдёт

d)

4

некоторые вопросы заставили подумать

e)

5

вопросы были интересными и я освежил свои знания
