WorksheetsDiagramas Eléctricos
Total questions: 14
Worksheet time: 24mins

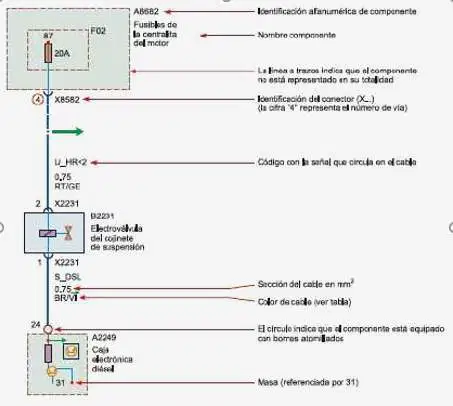

¿Qué tipo de esquema representa la imagen presente?
Esquema general
Esquema detallado
Esquema de fusibles
Esquema de masas
Las lámparas tipo LED poseen mayor potencia eléctrica que las lámparas incandescentes
Verdadero
Falso
El propósito de los circuitos eléctricos es...
Hacer funcionar elementos de potencia, como bombillas o motores.
Controlar señales eléctricas para procesar o transmitir información.
Solamente se utilizan para hacer funcionar las computadoras.
Transformar energía mecánica en eléctrica.
Simbología eléctrica a una representación gráfica de elementos _____________
químicos
eléctricos
mecánicos
físicos
símbolo de tierra eléctrica
símbolo de fuente eléctrica
símbolo de transformador
símbolo de caja de medidor
La corriente que circula por nuestras casas es corriente...
Continua
Mixta
Alterna
Discontinua
La unidad de la diferencia de potencial es el:
Voltio
Amperio
Ohmio
Vatio
¿Cuál de estas fórmulas es correcta?
I = V / R
V = I / R
I = R / V
I = V x R
Menciona los parámetros eléctricos:
Tensión eléctrica y corriente eléctrica
Resistencia eléctrica y voltaje.
Tensión, corriente y voltaje
Tensión, corriente y resistencia eléctrica.
¿A cuál de las siguientes alternativas corresponde la imagen presentada a continuación?
Conmutador
Ampolleta
Conector eléctrico
Transistor
¿A cuál de las siguientes alternativas corresponde la imagen presentada a continuación?
Ampolleta
condensador
relé
Conexión a masa por cable
Normalmente, ¿Qué significa el símbolo de la siguiente imagen?
Conector eléctrico
Alternador
Fusible
Batería
¿Qué significa el pin 85 en los diagramas eléctricos?
Entrada directa desde polo positivo de la batería
Cable de retorno, directamente al polo positivo
Polo positivo conmutado detrás de la batería
Salida, accionamiento, polo negativo de Relay
símbolo de lámpara
símbolo de tomacorriente
símbolo de interruptor
símbolo de resistencia eléctrica
