WorksheetsÔn tập Công nghệ 12 cuối kì II
Total questions: 26
Worksheet time: 14mins
các mạch dãy bao gồm:
các phần tử nhớ
các mạch số học ( cộng, trừ,........)
các mạch so sánh
các bộ hợp kênh, phân kênh
Thông thường có mấy cách chính để phân loại vi điều khiển
2 cách
3 cách
4 cách
5 cách
Vai trò của khối đầu vào và khối đàu ra của vi điều khiển là:
đọc dữ liệu từ bên ngoài vào CPU
chuyển dữ liệu từ CPU ra ngoài
lưu trữ mọi dữ liệu của vi điều khiển
ghép nối vi điều khiển với các thiết bị ngoại vi
Thông thường, các cổng tại mỗi khối vào/ ra được chia thành những loại nào?
cổng số và cổng ngoại vi
cổng số và cổng tương tự
cổng phức hợp và cổng đệm
cổng phức hợp và cổng tương tự
Loại vi điều khiển nào sau đây được phân loại theo họ vi điều khiển
vi điều khiển 8 bit
vi điều khiển 32 bit
vi điều khiển họ 8051 bit
vi điều khiển 16 bit
Vi điều khiển được viết và nạp chương trình bằng cách nào?
sử dụng bàn phím máy tính
sử dụng bo mạch lập trình
sử dụng chuột
sử dụng màn hình máy tính
Mạch dãy có đặc điểm nào sau đây?
mạch dãy là một tổ hợp mạch gồm vi xử lí kết nối với các điện trở và tụ điện
trạng thái đầu ra của mạch dãy chỉ phụ thuộc duy nhất vào trạng thái đầu vào ở thời điểm hiện tại
trạng thái đầu ra của mạch dãy chỉ phụ thuộc duy nhất vào trạng thái đầu ra của nó ở thời điểm trước đó
trạng thái đầu ra của mạch dãy phụ thuộc trạng thái đầu vào ở thời điểm hiện tại và trạng thái đầu ra của nó ở thời điểm trước đó
Chức năng của bộ nhớ trong vi xử lí là gì?
lưu trữ chương trình
xử lí dữ liệu
thu nhập thông tin và dữ liệu
điều khiển hoạt động của vi xử lí
Bộ nhớ vi điều khiển có những loại nào?
CPU và RAM
ROM và RAM
RAM và USB
ROM, RAM, CPU
Nam làm việc trong phòng thí nghiệm âm thanh. Thầy giao nhiệm vụ khuếch đại tín hiệu từ micro để đưa =20kΩvào loa và đang cân nhắc sử dụng mạch khuếch đại như hình vẽ. Biết rằng R1 = 5kΩ và R2 = 20kΩ
đây là mạch khuếch đại không đảo, có thể được sử dụng để khuếch đại tín hiệu âm thanh
hệ số khuếch đại của mạch trên có giá trị là 4
nếu Nam muốn giữ nguyên pha tín hiệu khi khuếch đại, thì Nam nên tăng giá trị của R2
một cách để sử dụng mạch khuếch đại đảo nhưng tránh đảo pha là mắc thêm một tầng khuếch đại đảo nữa sau mạch này

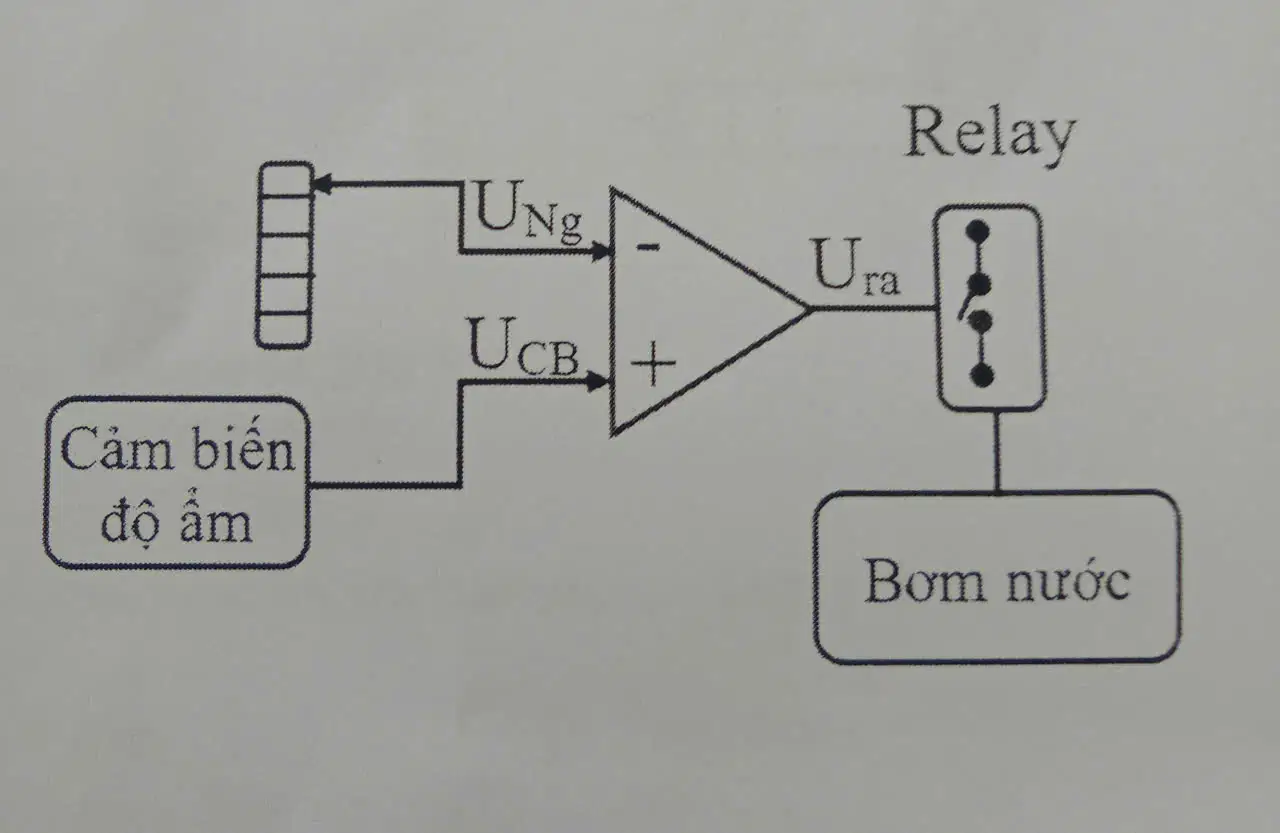

Cho sơ đồ mạch điện tử như hình bên thể hiện ý tưởng thiết kế hệ thống tự động điều khiển độ ẩm trong vườn rau quy mô hộ gia đình, sử dụng mạch so sánh của khuếch đại thuật toán. Mạch sử dụng relay để đóng cắt nguồn cung cấp cho bơm nước của hệ thống tưới. Khi điện áp đầu ra Ura của khuếch đại thuật toán thấp thì relay đóng. Điện áp đầu ra UCB của cảm biến độ ẩm tỷ lệ thuận với độ ẩm đo được. Phần đặt ngưỡng độ ẩm sử dụng biến trở.
cảm biến độ ẩm được sử dụng để đo độ ẩm của đất trong vườn rau
mạch so sánh của khuếch đại thuật toán là mạch so sánh đảo
khi độ ẩm của đất trong vườn rau thấp hơn ngưỡng đã đặt, điện áp Ura sẽ ở mức cao
để duy trì độ ẩm của đất trong vườn rau cao hơn cần đặt ngưỡng độ ẩm sao cho Ung tăng lên

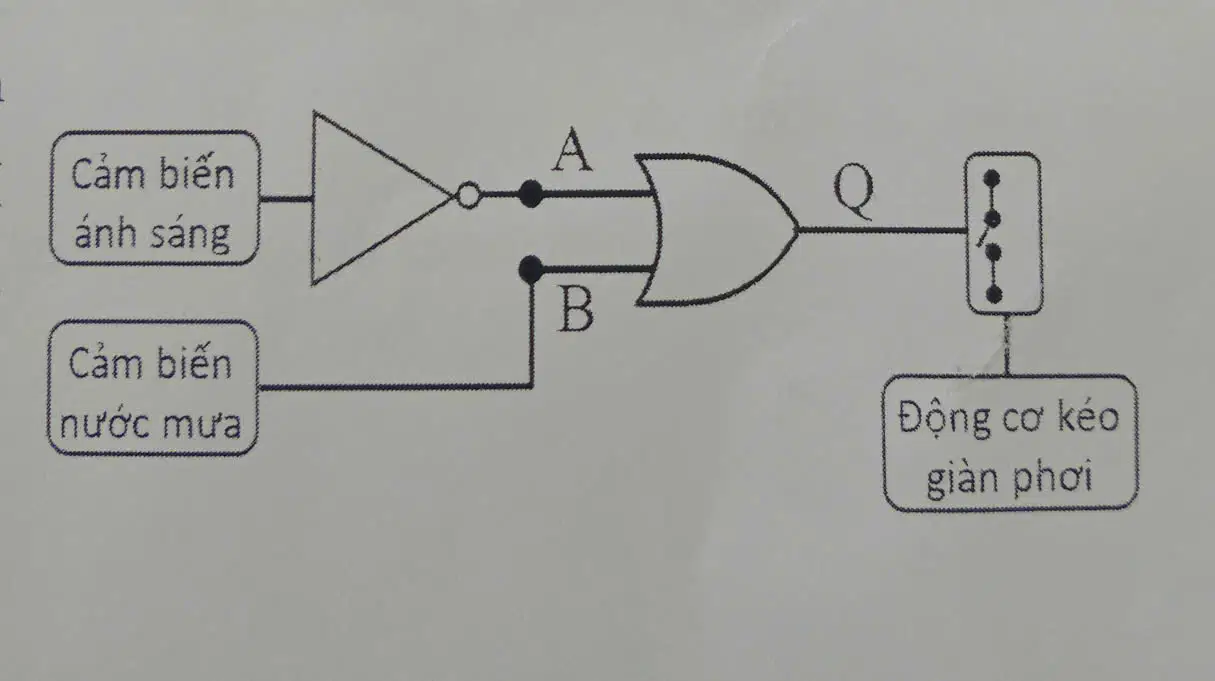

Hình bên thể hiện ý tưởng thiết kế bộ điều khiển giàn phơi quần áo tự động kéo vào mái hiên khi trời mưa hoặc khi trời tối, sử dụng các cảm biến và cổng logic cơ bản. Khi trời sáng thì lối ra của cảm biến ánh sáng ở mức 1, khi trời tối ở mức 0; khi có mưa thì lối ra của cảm biến nước mưa ở mức 1, khi không có mưa ở mức 0. Mạch sử dụng Relay để đóng cắt nguồn điện cho động cơ kéo giàn phơi. Khi lối ra Q của cổng logic ở mức 1 thì Relay đóng.
mạch sử dụng các cổng logic AND và NOT
lối ra Q của cổng logic sẽ bằng 1 khi lối ra của một trong hai cảm biến ánh sáng và cảm biến nước mưa bằng 1
khi trời sáng và có mưa thì Relay sẽ đóng để cung cấp điện cho động cơ kéo giàn phơi
nếu bỏ đi cổng NOT, nối trực tiếp lối ra của cảm biến ánh sáng với A thì khi trời tối và không có mưa động cơ sẽ không được cấp điện để kéo giàn phơi
Hình bên là ký hiệu của các linh kiện điện tử:
Transistor, điện trở, cuộn cảm
Diode, điện trở, tụ hóa
cuộn cảm, điện trở, tụ hóa
Diode, transistor, tụ hóa
Một điện trở màu có các vạch màu như hình bên. Hãy cho biết trị số của điện trở này
3400 Ω ± 10%
340 Ω ± 10%
34 Ω ± 5%
34000 Ω ± 5%
Trên một số tụ điện có ghi 102 - 2 kV. Các thông số này có ý nghĩa
điện dung của tụ điện có giá trị là 102 F, điện áp định mức là 2000 V
dung kháng của tụ điện có giá trị là 1000uF, giá trị điện ap định mức là 200 V
tụ điện có gia trị điện dung là 1000 pF, giá trị điện áp định mức là 2000 V
tụ điện có giá trị điện dung là 1000 uFj giá trị điện áp định mức là 2000 V
Mạch khuếch đại tín hiệu sử dụng các linh kiện như điện trở, tụ điện, transistor,..... Trong đó, phần tử nào đóng vai trò khuếch đại tín hiệu?
điện trở
tụ điện
cuộn cảm
transistor
Khuếch đại thuật toán thực hiện khuếch đại sự chênh lệch giữa điện áp ......(1)...... và ........(2)....... sau đó kết quả đưa tới ........(3).......
(1) lối vào không đảo, (2) lối ra, (3) lối vào đảo
(1) lối vào đảo, (2) không đảo, (3) lối ra
(1) lối ra, (2) lối vào đảo, (3) lối vào không đảo
(1) lối ra, (2) lối vào không đảo, (3) lối vào đảo
Quá trình biến đổi biên độ sóng mang theo tín hiệu mang theo thông tin được gọi là
điều chỉnh biên độ
điều chỉnh chế độ
khuếch đại biên độ
giải điều chế biên độ
Khi sóng điều chế đến nơi tiêu thụ thì phải cần tách tín hiệu cần truyền ra khỏi sóng mang. Mạch nào sau đây thực hiện công việc này?
mạch điều chế
mạch so sánh đảo
mạch giải điều chế
mạch so sánh không đảo

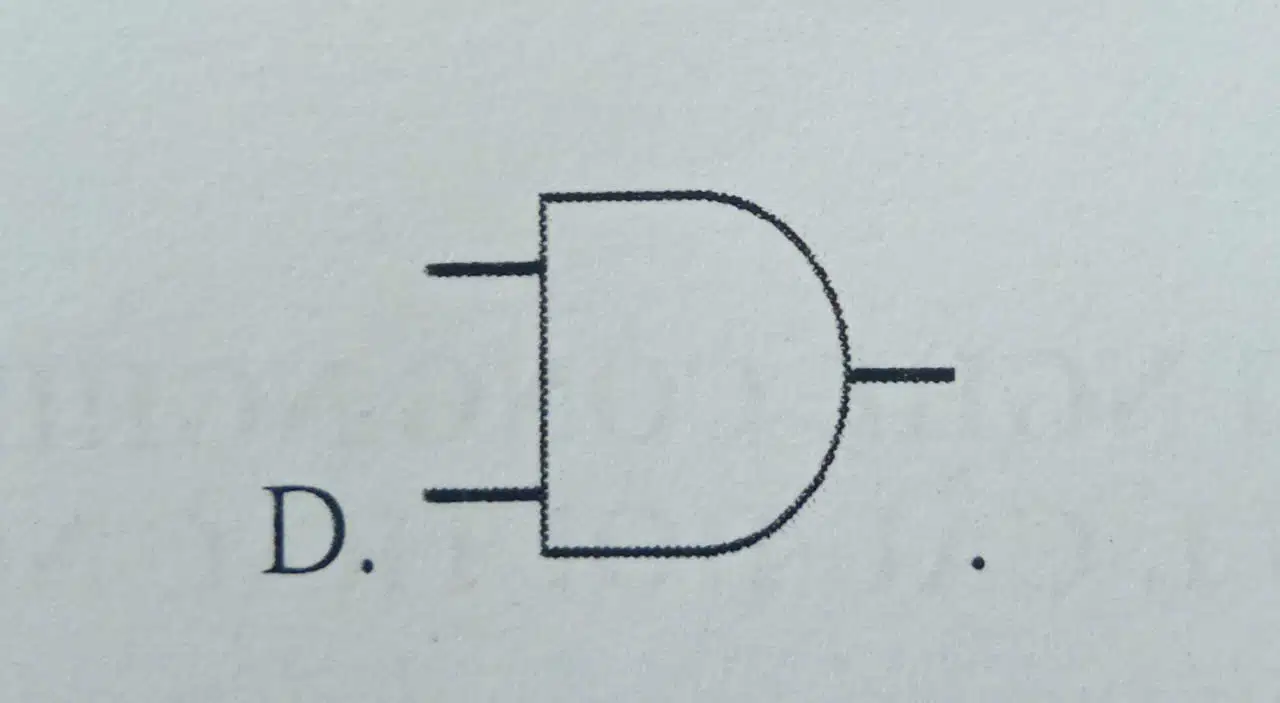

Hình ảnh sau là kí hiệu logic của cổng nào?
cổng OR
cổng NOT
cổng AND
cổng NOR
Hàm logic của cổng NAND là:
y = x¯
y = x1 + x2
y = x1 . x2
y = x1 . x2¯
Cổng NOR có thể được thiết lập bằng cách:
mắc nối tiếp một cổng OR với một cổng AND
mắc nối tiếp một cổng OR với một cổng NOT
mắc nối tiếp một cổng AND với một cổng NOT
mắc nối tiếp một cổng AND với một cổng AND
Phương trình logic của mạch so sánh hai số:
C = A¯B + AB
C = A¯B¯ + AB
C = AB - A¯B
C = A¯B¯ - AB

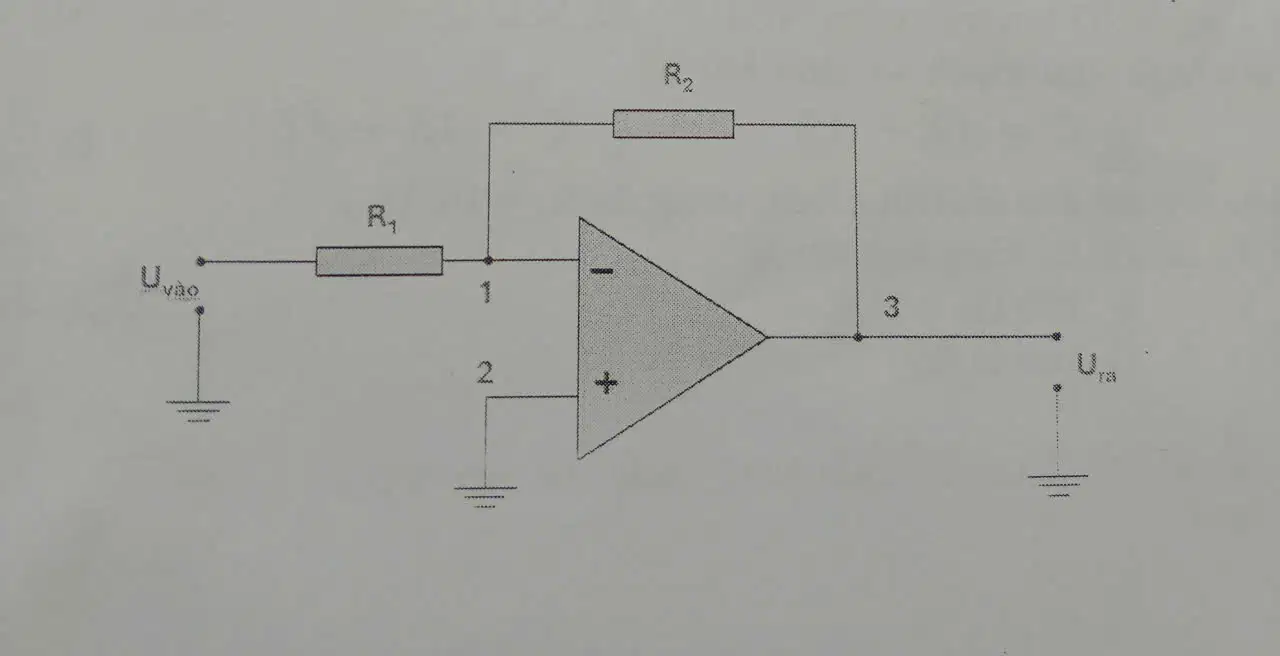

Cho mạch khuếch đại đảo như hình bên, trong đó R1 = 10, Uvào = 22 V, Ura = -220 V. R2 có giá trị bằng bao nhiêu?
1 Ω
100 Ω
2 Ω
200 Ω độ
Cổng logic nào có thể được thiết lập bằng cách mắc nối tiếp 2 cổng logic như hình bên?

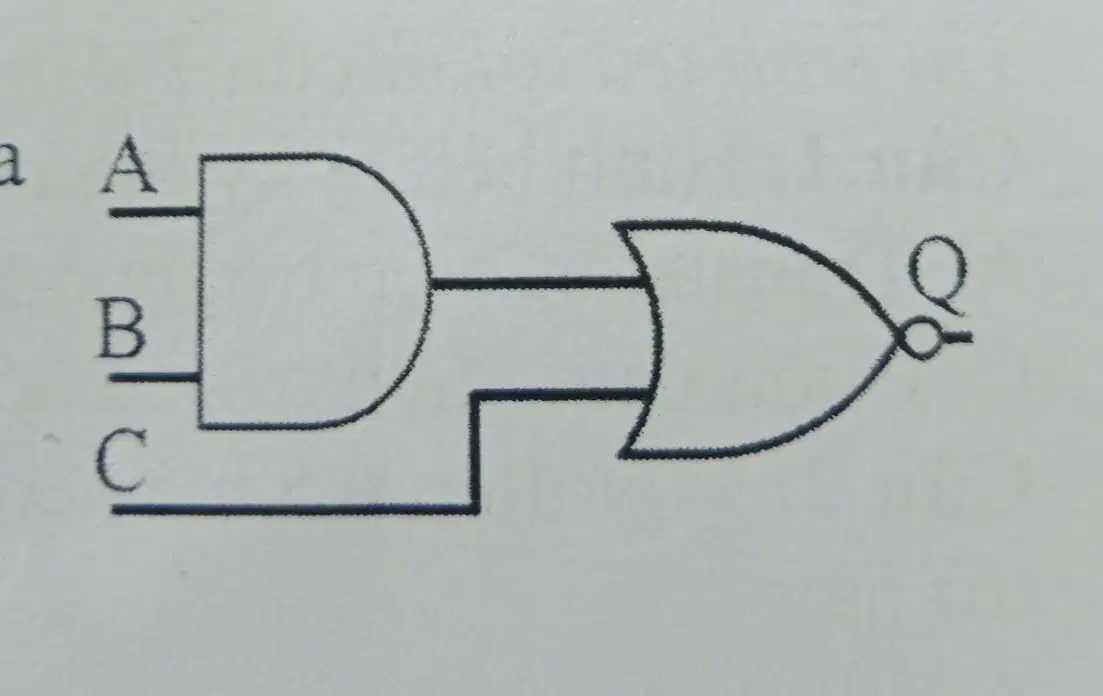

Cho mạch logic tổ hợp như hình bên. Trạng thái Q = 1 khi trạng thái của các lối vào A, B, C là
A = 1, B = 0, C = 1
A = 0, B = 1, C = 1
A = 0, B = 0, C = 0
A = 1, B = 1, C = 0
