WorksheetsQCM PART DESIGN
Total questions: 13
Worksheet time: 3mins
Quel style de rendu a été appliqué à la pièce illustrée ?
Rendu réaliste avec arêtes sans arêtes mortes
Rendu réaliste avec arêtes et arêtes cachées
Rendu réaliste
Réaliste avec arêtes
L'esquisse indiquée est valable pour la création d'une révolution ?
vrai
faux
La commande Définition de l'objet de travail vous permet de réaliser laquelle des actions suivantes ?
Insérer une fonction
Actualiser une fonction
Recommander une fonction
Désactiver une fonction
Parmi les outils suivants, lequel donne la masse d'une pièce?
A
B
C
Quel type de fichier CATIA V5 permet de créer un fichier partdesign ?
*.CATAssembly
*.CATProduct
*.CATDrawing
*.CATPart
Quelle contrainte géométrique permet de fixer deux entités à un même point ?
a) Vertical
b) Coincident
c) Tangent
d) Horizontal
Lorsque vous utilisez l’outil "Mirror" ou "SYMETRIE" dans Part Design, que se passe-t-il ?
a) La pièce entière est dupliquée
b) Une moitié de la pièce est copiée et inversée autour d’un plan de symétrie
c) Un croquis est dupliqué
d) Une face est répliquée à partir d'un autre côté
Quelle est la différence principale entre l'outil "Rib" et l'outil "Slot" dans Part Design ?
a) "Rib" crée une nervure, tandis que "Slot" crée un évidement rectangulaire
b) "Rib" permet de créer une nervure avec une épaisseur variable, tandis que "Slot" est uniquement pour les évidements circulaires
c) "Rib" est utilisé pour les surfaces planes, tandis que "Slot" est utilisé pour les surfaces cylindriques
d) Il n'y a pas de différence

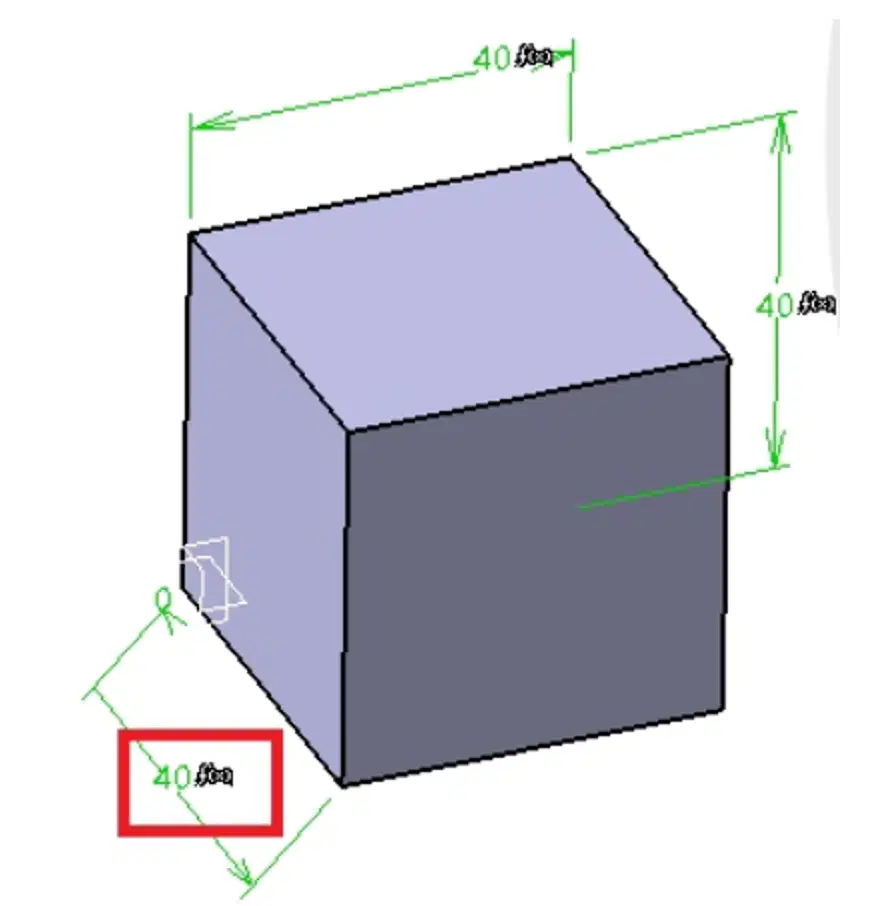

Quel type de contrainte est présentée dans l'image?
Contrainte dimensionnelle
Contrainte géométrique
L'esquisse indiquée dans l'image est valide ?
Vrai
Faux
Parmi les quatre opérations suivantes, laquelle peut-être utilisée en tant que première opération dans un corps principal?
Extrusion
Trou
Congé
Poche
Parmi les fonctions suivantes, laquelle permet l'enlèvement de matière d'une pièce?
Révolution
Gorge
Nervure
Extrusion
La représentation Fx désigne une cote qui guide une autre cote par une formule ?
Vrai
Faux
