WorksheetsIntrodução ao CAD
Total questions: 25
Worksheet time: 16mins

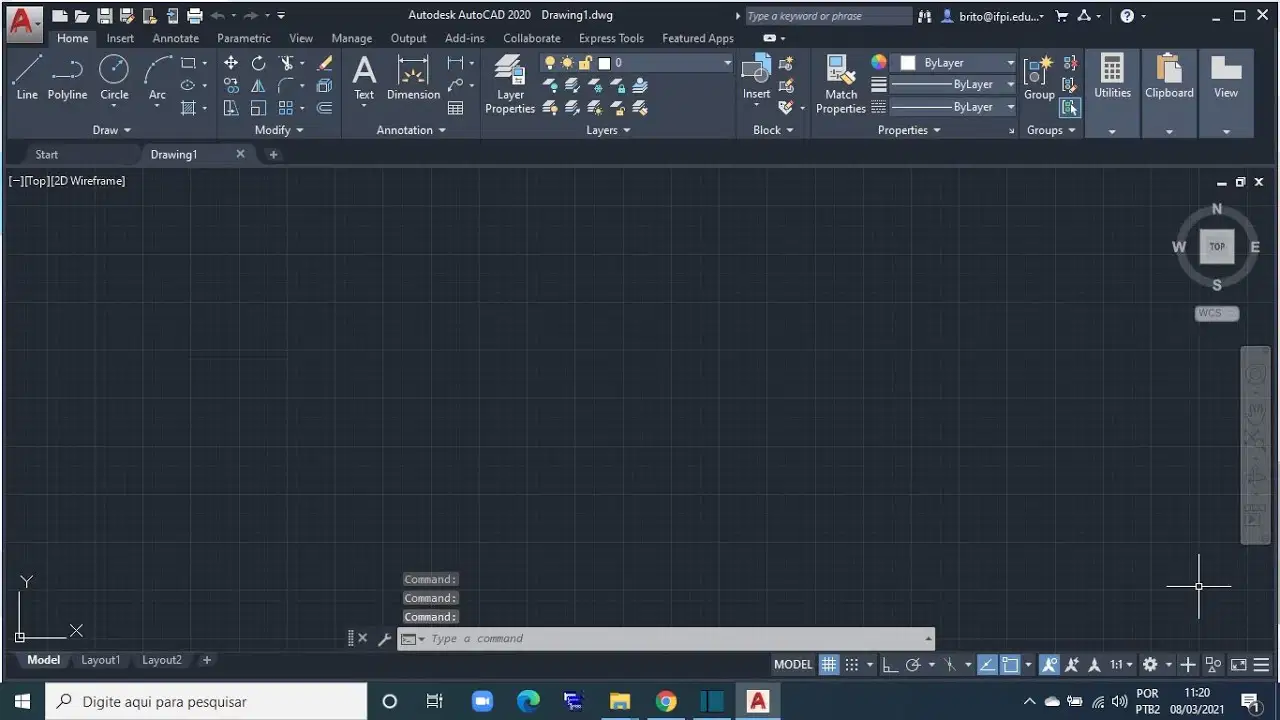

A partir da tela de abertura do AutoCAD (Start), como podemos criar um novo arquivo de desenho
OPEN
SAVE
NEW
RECENT
Para produzir e utilizar desenhos de projetos computadorizados, é essencial saber gerenciar o salvamento e a abertura de arquivos, bem como sua organização no computador. Sobre esse tema é correto afirmar que:
Os arquivos do tipo .bak permitem recuperar desenhos do AutoCAD, devendo ser renomeados com a extensão .dwg para tornarem-se utilizáveis pelo programa.
O AutoCAD permite abrir e editar arquivos de desenho em diversas extensões, tais como .pdf, .jpeg, .dwg e .dxf.
Os desenhos em AutoCAD devem ser salvos preferencialmente no formato .pdf.
Quando o mesmo arquivo for aberto duas vezes, uma das versões será apenas para leitura, não sendo possível salvar as alterações
O AutoCAD é um programa que permite tanto o desenho bidimensional (2D) como a modelagem tridimensional (3D). Como seria possível visualizar as três dimensões da área de trabalho?
com o comando PAN
Através do cubo de visualização, no canto superior direito.
Digitando o comando 3D na barra de comandos
Seria necessário abrir um arquivo específico de modelagem 3D
O (a) corresponde à área de trabalho no AutoCAD, onde podemos construir desenhos 2D ou modelos 3D, com dimensões infinitas.
O (a) corresponde ao espaço do papel, e deve ser utilizado para organizar as pranchas do projeto, colocando cada desenho na escala desejada.
Qual o comando que permite ajustar as unidades de medida, impactando diretamente a precisão e padronização do projeto?
UNITS
UNIDADES
SCALE
OPTIONS
Sobre as configurações iniciais do programa, responda: qual comando permite acessar as opções para personalização da tela do AUTOCAD?
OPTIONS (OP)
CONFIGURATIONS (CO)
DISPLAY MODE
Não é possível fazer alterações na tela do AutoCAD.
Analise a importância de configurar corretamente as opções de tela (Options - OP) no AutoCAD para o fluxo de trabalho em projetos arquitetônicos. Como isso pode afetar a produtividade?
Configurar as opções de tela não afeta a produtividade, pois são apenas detalhes visuais.
Configurar corretamente as opções de tela pode otimizar o fluxo de trabalho, tornando o ambiente mais eficiente e adaptado às necessidades do usuário, aumentando a produtividade.
As opções de tela servem apenas para alterar o idioma do software.
As opções de tela são irrelevantes para projetos arquitetônicos.
Configurar corretamente as opções de salvamento pode evitar a perda de dados. Como podemos configurar o AutoCAD para fazer o salvamento automático e criar arquivos de backup?
Utilizando o comando SAVE, atalho Ctrl + S
Usando o comando SAVE AS
Fazendo as configurações adequadas na aba "open and save" do comando Options
Abrindo os arquivos do tipo .bak e não .dwg
Explique como o uso estratégico dos comandos Zoom e Pan pode facilitar a navegação e a revisão de detalhes em projetos arquitetônicos no AutoCAD.
Zoom e Pan servem apenas para mudar a cor dos objetos.
O uso estratégico de Zoom e Pan permite navegar rapidamente pelo projeto, facilitando a revisão de detalhes e a identificação de possíveis erros.
Zoom e Pan são usados apenas para salvar arquivos.
Zoom e Pan não têm utilidade em projetos arquitetônicos.
As funções de visualização da tela pode ser acessados rapidamente com o uso do mouse. Sobre esse tema, assinale a(s) alternativas corretas:
O botão esquerdo serve para mudar o zoom da tela, enfocando objetos específicos.
Pressionando o botão central, conseguimos arrastar a área de visualização, acessando o comando PAN
Utilizando a roda, podemos aumentar ou diminuir o zoom sobre o local onde está o cursor
a função do botão direito pode ser configurado no comando Options.
Analise como a escolha do tipo de seleção pode influenciar a eficiência na edição de elementos em um projeto no AutoCAD.
O tipo de seleção não influencia a eficiência na edição.
Escolher o tipo de seleção adequado pode agilizar a edição, permitindo selecionar múltiplos elementos de forma precisa e rápida, especialmente ao usar retângulos.
O tipo de seleção serve apenas para alterar o idioma do software.
O tipo de seleção é usado apenas para imprimir desenhos.

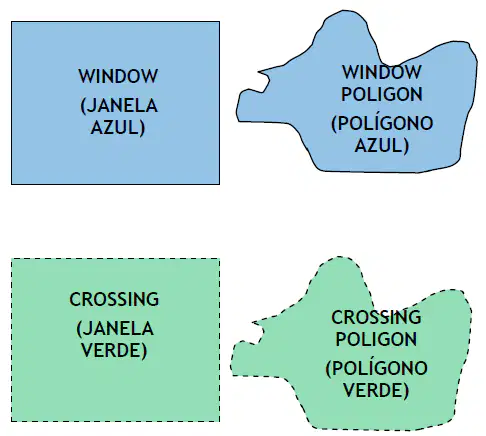

Os retângulos e polígonos de seleção são uma ferramenta muito útil para agilizar o processo de desenho. Sobre o uso desse modo de seleção é ERRADO afirmar que:
A janela azul surge quando clicamos em dois pontos da tela, em diagonal, da esquerda para a direita.
A janela verde surge quando clicamos em dois pontos da tela, em diagonal, da esquerda para a direita.
A janela azul permite selecionar os objetos que estão totalmente inseridos dentro da sua área.
A janela verde permite selecionar os objetos que estão parcialmente inseridos dentro da sua área.
As janelas e os polígonos de seleção funcionam de maneira semelhante. Sobre esse tema é ERRADO afirmar que:
As janelas surgem quando clicamos em dois pontos da área de trabalho, em sentido diagonal.
Os polígonos surgem quando clicamos sobre um ponto e mantemos o botão do mouse pressionado e arrastamos o cursor na área de trabalho.
As janelas de seleção surgem quando o comando Ortho Mode está ativado
Tanto os polígonos como as janelas podem ser utilizados no desenho de projetos, cabendo ao desenhista escolher a melhor opção conforme o caso.
A barra de status mostra uma série de comandos que são essenciais na definição do modo como desenhamos, gerando rapidez e precisão, quando utilizados corretamente. Sobre esses comandos, é ERRADO afirmar:
O Grid (1) e o Snap mode (2) permitem desenhar com precisão em malhas.
Quando o botão snap (2) está ligado, o cursor fica condicionado aos pontos da malha.
O OSNAP (6) garante que a ortogonalidade no uso de comandos de desenho e modificação da forma.
O polar tracking (4) e o ortho mode (3) não podem ser usados em conjunto.
Como o uso estratégico do Object Snap (OSnap) pode evitar erros em projetos arquitetônicos detalhados no AutoCAD?
Osnap não influencia na precisão do desenho arquitetônico, pois altera apenas a cor dos objetos.
O Osnap ajuda a garantir que os elementos do desenho sejam alinhados corretamente
Osnap serve para mudar a escala do desenho, garantindo uma boa legibilidade.
Osnap é usado para controlar as camadas (layers) nos desenhos.
Avalie a importância do Object Snap (OSnap) e do Osnap Tracking para a criação de pontos de referência em projetos detalhados no AutoCAD.
OSnap e Osnap Tracking não têm impacto na precisão dos projetos.
OSnap e Osnap Tracking permitem criar pontos e linhas de referência precisos, facilitando o alinhamento e a conexão de elementos em projetos detalhados.
OSnap e Osnap Tracking servem apenas para mudar o idioma do software.
OSnap e Osnap Tracking são usados apenas para imprimir desenhos.
Sobre o uso do comando Object Snap, também chamado de OSNAP (6), é correto afirmar que:
o Osnap permite que os pontos estratégicos das geometrias sejam automaticamente identificados.
É possível escolher quais os tipos de pontos que serão identificados no Osnap (endpoint, midpoint, center, etc.)
Com o Osnap ligado, o AutoCAD consegue gerar linhas de referências automáticas, a partir dos pontos.
Quando o Osnap está ligado, linhas verdes indicam a posição de ângulos específicos.
Explique como o Ortho Mode e o Polar Tracking podem ser utilizados para garantir precisão no desenho de um projeto arquitetônico.
Ortho Mode (3) identifica ângulos específicos, que podem ser escolhidos pelo desenhista.
O Polar Tracking (5) ajuda a desenhar linhas em ângulos específicos com precisão.
Ortho Mode (3) permite que o desenho seja feito a partir da malha de referência, devendo ser usado sempre em conjunto com o grid (1)
O polar tracking (5) ajuda a identificar os pontos de referência dos objetos (endpoint, midpoint, etc.)
Um aluno está tendo dificuldades em fazer seu desenho, pois quando entra no comando de linha (line), o cursor fica "pulando" de um ponto a outro da tela. Como ele poderia resolver o problema?
Desligando o Grid (1)
Desligando o Polar Tracking (5)
Desligando o Snap (6)
Ligando o ortho mode (3)
Analise como a configuração correta de Layers pode contribuir para a organização e eficiência em projetos arquitetônicos no AutoCAD.
Layers servem para mudar a cor dos objetos. Por ser uma função apenas visual, não tem impacto na eficiência do processo de desenho.
Configurar corretamente as Layers permite organizar diferentes elementos do projeto, facilitando a visualização, edição e controle de cada parte do desenho.
Layers permitem que diferentes profissionais trabalhem em partes distintas do projeto, organizando informações e evitando conflitos de edição.
A configuração dos layers permite organizar a impressão do projeto, sendo possível atribuir a cada camada propriedades como tipo e espessura das linhas.

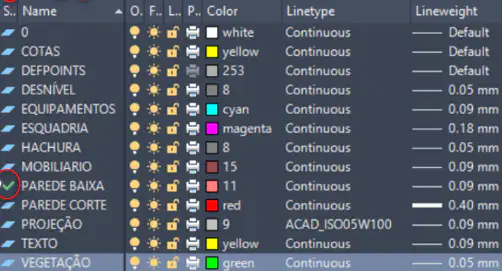

A tabela de gerenciamento das propriedades dos layers permite que cada desenhista crie, manipule e atribua características aos layers. Observando a imagem, é ERRADO afirmar que:
O comando indicado pelo número 1 serve para criar uma nova camada/layer.
O comando indicado pelo número 2 serve para desligar/ocultar os objetos desenhados naquela camada
O comando indicado pelo número 4 mostra que Parede Baixa é o layer em uso (current layer). Novos objetos criados no desenho aparecerão nessa camada.
Não será possível excluir o layer que estiver em uso (current layer), utilizando o comando indicado pelo número 2.
Uma estudante estava desenhando uma planta baixa e, de repente, percebeu que todas as portas e janelas do desenho haviam sumido. O que pode ter acontecido?
O layer pode ter sido desligado ou congelado por engano.
um vírus maligno apagou as janelas.
O layer pode ter sigo bloqueado por engano.
O layer pode ter sido excluído por engano.
Sobre a aplicação dos layers, é CORRETO afirmar que:
É importante desenhar cada objeto na sua layer correta, pois é impossível alterar o layer de um objeto.
Para alterar o layer de um objeto, deve-se, primeiro, selecioná-lo.
Dois layers jamais podem ter a mesma cor, pois confundirá o desenhista.
Pode-se congelar uma camada para tornar o arquivo temporariamente mais leve e melhorar o desempenho do programa.
Avalie a importância de revisar frequentemente as configurações iniciais (como UNITS e Options) ao iniciar um novo projeto no AutoCAD.
Não é necessário revisar as configurações iniciais.
Revisar as configurações iniciais garante que o projeto siga os padrões corretos, evitando problemas futuros de compatibilidade e precisão.
As configurações iniciais servem apenas para mudar o idioma do software.
As configurações iniciais são usadas apenas para imprimir desenhos.
