WorksheetsPirâmide da Automação: Comunicação e Supervisão
Total questions: 48
Worksheet time: 24mins

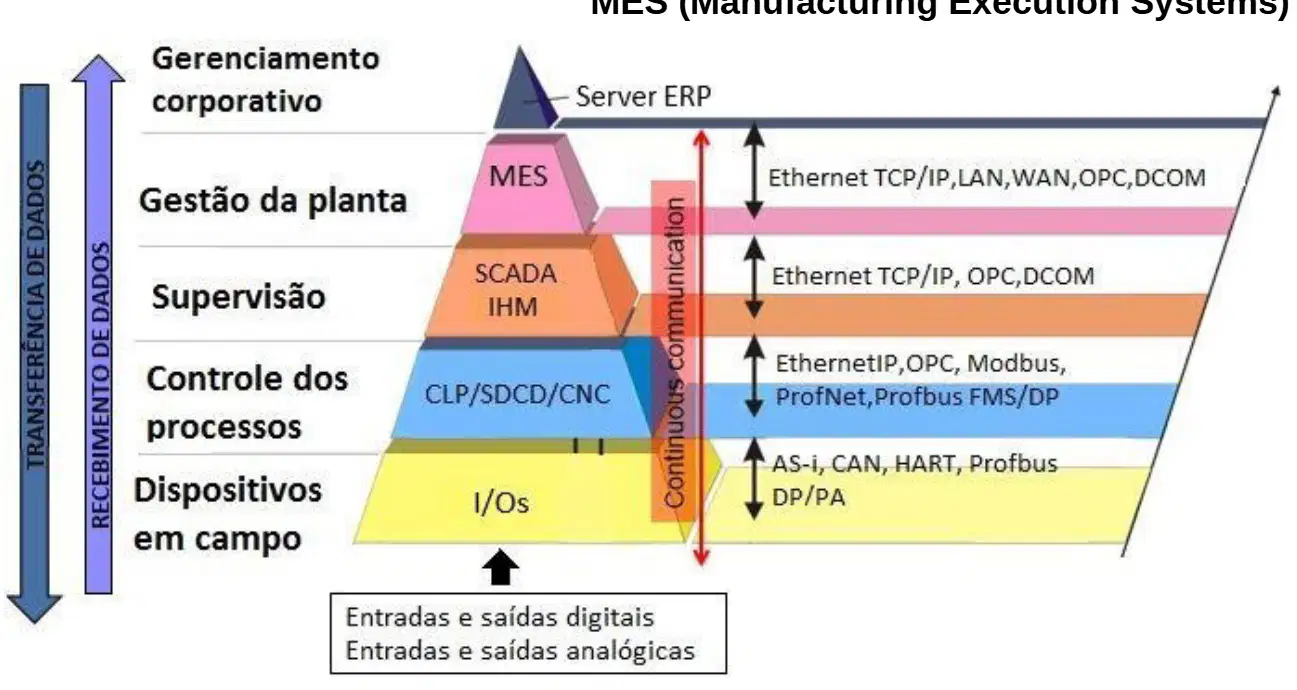

Observe a pirâmide da automação apresentada. Se você fosse responsável por planejar a comunicação entre todos os níveis, como garantiria que as informações dos dispositivos em campo chegassem corretamente ao gerenciamento corporativo? Explique seu raciocínio.
Utilizaria apenas comunicação manual entre os níveis.
Garantiria a integração dos protocolos de comunicação em cada nível, como AS-i, Profibus, Ethernet e OPC, para que os dados fluam de baixo para cima.
Ignoraria os dados dos dispositivos em campo e focaria apenas no gerenciamento corporativo.
Utilizaria apenas entradas e saídas digitais, sem considerar as analógicas.
Imagine que houve uma falha no nível de supervisão (SCADA/IHM) da pirâmide da automação. Quais consequências estratégicas isso pode trazer para o funcionamento da planta e como você resolveria o problema?
A planta funcionaria normalmente, pois a supervisão não é importante.
A falha impediria o monitoramento e controle centralizado dos processos, podendo causar erros e paradas; eu investigaria a comunicação entre SCADA/IHM e os outros níveis para restaurar o sistema.
Apenas o gerenciamento corporativo seria afetado, sem impacto nos processos.
O problema seria resolvido apenas reiniciando os dispositivos em campo.
Analise a Pirâmide da Automação apresentada e explique por que é importante ter diferentes camadas (como gestão empresarial, controle avançado, gestão da produção, controle e campo) em um sistema de automação industrial.
Porque cada camada tem funções específicas que ajudam a organizar e controlar melhor a produção.
Porque todas as camadas fazem a mesma coisa e não precisam ser separadas.
Porque é mais barato ter várias camadas do que uma só.
Porque as camadas servem apenas para enfeitar o sistema.

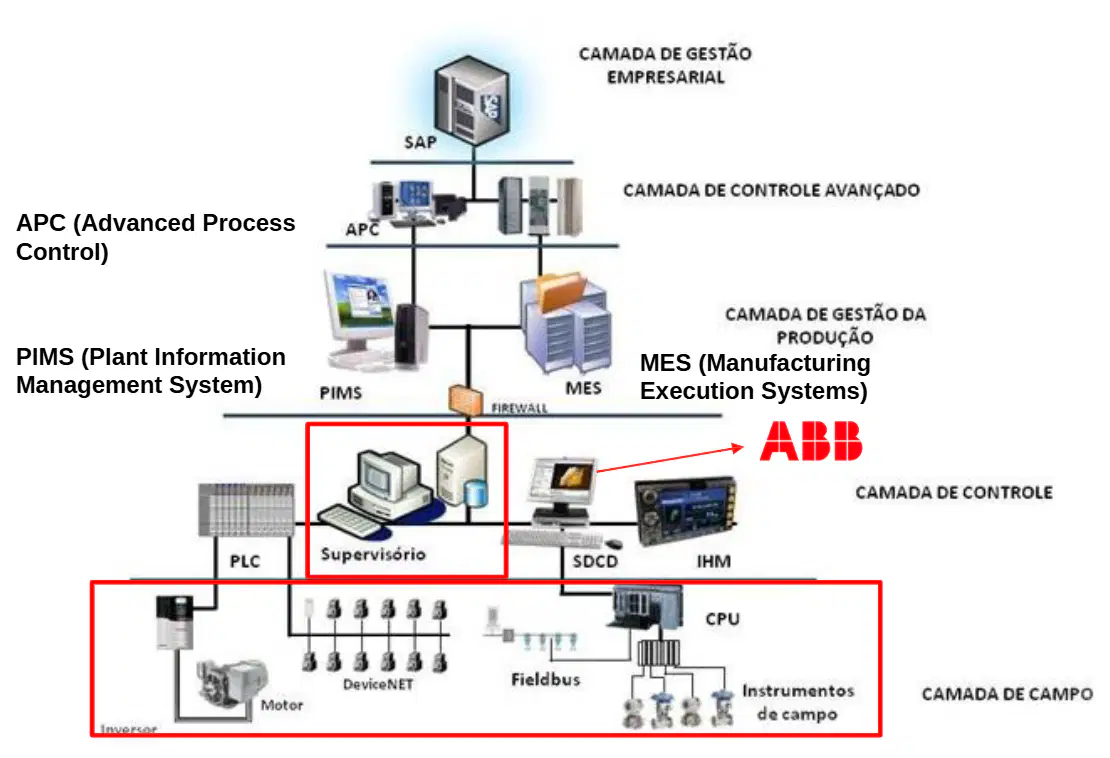

Imagine que uma fábrica está tendo problemas para controlar a produção e garantir que tudo funcione corretamente. Usando a Pirâmide da Automação, qual camada você sugeriria que fosse melhorada primeiro para resolver problemas de controle direto das máquinas e equipamentos?
Camada de gestão empresarial
Camada de controle
Camada de campo
Camada de controle avançado
Se uma empresa deseja tomar decisões estratégicas baseadas em dados de produção em tempo real, qual sistema da Pirâmide da Automação ela deve utilizar para obter essas informações e por quê?
MES (Manufacturing Execution Systems), porque ele integra informações da produção e permite decisões rápidas.
PLC, porque ele só controla motores.
Inversor, porque ele só muda a velocidade do motor.
CPU, porque ela só processa sinais de campo.

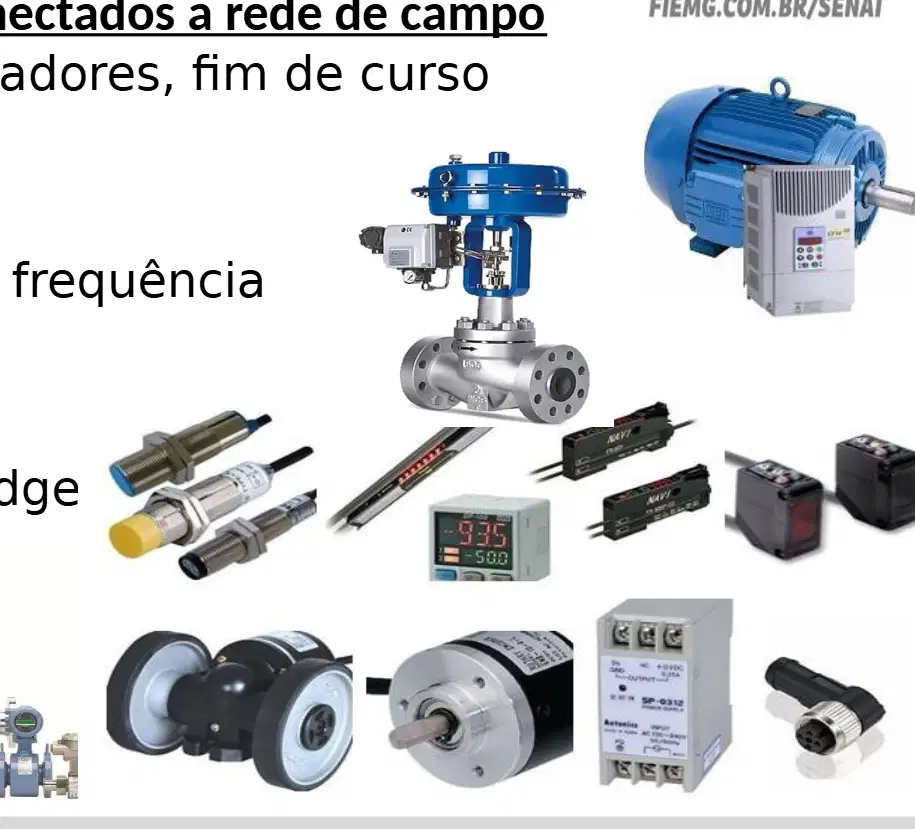

Imagine que você está montando uma rede de campo em uma fábrica. Você precisa escolher equipamentos que possam se comunicar entre si para automatizar processos. Qual dos itens abaixo NÃO faz parte dos equipamentos conectados a uma rede de campo, de acordo com a lista apresentada?
Sensores, atuadores, fim de curso
IHM
Lâmpadas de mesa
Inversores de frequência
Você está planejando um sistema automatizado para controlar o fluxo de líquidos em uma fábrica. Quais equipamentos da lista você deveria considerar para controlar a abertura e fechamento de tubos?
Robôs
Válvulas
Botões
Gateways/Bridge
Se você precisa garantir que diferentes tipos de equipamentos industriais possam se comunicar em uma rede, qual dispositivo da lista é mais indicado para fazer essa integração?
Sensores
Gateways/Bridge
Robôs
Botões
Explique por que os padrões de corrente (4-20mA) são preferidos para transmissão de sinais a longas distâncias em plantas industriais, em comparação com os padrões de tensão (0-10V).
Porque possuem maior imunidade a ruído e não dependem do comprimento do cabo.
Porque são mais baratos que os padrões de tensão.
Porque são mais fáceis de entender que os padrões de tensão.
Porque transmitem menos energia.
Analise as vantagens e desvantagens dos padrões de tensão (0-10V) e explique em que situação eles podem ser menos adequados do que os padrões de corrente (4-20mA).
Padrões de tensão são afetados pela impedância da linha, tornando-os menos adequados para longas distâncias.
Padrões de tensão são sempre melhores para qualquer distância.
Padrões de corrente são afetados pela impedância da linha.
Padrões de tensão têm maior imunidade a ruído.
Considere que você está projetando um sistema de sensores para uma planta industrial. Justifique a escolha entre utilizar um padrão de corrente (4-20mA) ou de tensão (0-10V), levando em conta o ambiente industrial.
Escolheria 4-20mA por ser mais imune a ruídos e adequado para longas distâncias.
Escolheria 0-10V porque é mais fácil de entender, mesmo em ambientes ruidosos.
Escolheria 0-10V porque não é afetado pela impedância da linha.
Escolheria 4-20mA porque é mais barato.

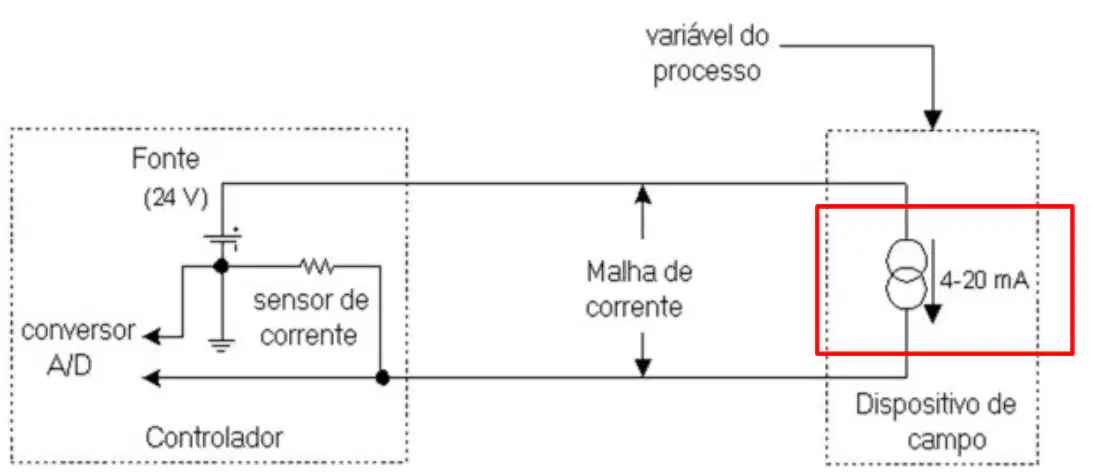

Observe o diagrama da Malha de Corrente (4-20mA). Explique por que é importante utilizar uma faixa de corrente de 4-20mA em vez de 0-20mA para transmitir sinais em sistemas industriais.
Porque a faixa de 4-20mA permite detectar falhas como fios rompidos, já que 0mA indicaria um problema.
Porque 4-20mA consome menos energia do que 0-20mA.
Porque 4-20mA é mais barato de implementar.
Porque 4-20mA transmite sinais mais rapidamente.
No diagrama apresentado, qual é a função do sensor de corrente dentro da malha de corrente 4-20mA?
Medir a corrente que está circulando e enviar essa informação ao controlador.
Gerar energia para o sistema.
Controlar a tensão do sistema.
Converter sinais digitais em sinais analógicos.
Analise o papel do dispositivo de campo no sistema de malha de corrente 4-20mA. Por que ele é importante para o funcionamento do processo?
Ele recebe o sinal de corrente e executa uma ação no processo, como medir ou controlar uma variável.
Ele apenas fornece energia ao sistema.
Ele converte sinais de corrente em sinais de luz.
Ele armazena dados do processo.
Imagine que você está em uma fábrica e precisa conectar vários sensores para monitorar diferentes máquinas. Por que seria mais vantajoso usar uma rede Fieldbus digital em vez de sensores analógicos tradicionais?
Porque a rede Fieldbus digital permite comunicação bidirecional e integração de vários dispositivos de campo.
Porque sensores analógicos são mais modernos e rápidos.
Porque a rede Fieldbus digital só funciona com um tipo de sensor.
Porque sensores analógicos não precisam de energia elétrica.
Você está planejando um sistema de comunicação para uma fábrica. Como você decidiria qual topologia (árvore, ponto a ponto, daisy chain, barramento ou mista) usar para conectar os dispositivos de campo? Explique seu raciocínio.
Escolheria a topologia baseada na quantidade de dispositivos, distância entre eles e necessidade de comunicação eficiente.
Escolheria sempre a topologia árvore porque é a mais bonita.
Usaria a topologia mista apenas porque tem mais nomes.
Não importa a topologia, todas funcionam igual.
Analise o diagrama apresentado e explique por que o Fieldbus é mais adequado para operações de alta confiabilidade e tempo crítico, enquanto o Sensorbus é mais utilizado em manufatura discreta com poucos bits.
Porque o Fieldbus permite comunicação de dados mais complexos e simultâneos, enquanto o Sensorbus é limitado a informações simples e discretas.
Porque o Sensorbus é mais caro e difícil de instalar do que o Fieldbus.
Porque o Devicebus não pode ser usado em operações críticas.
Porque o Fieldbus só funciona com sensores de proximidade.
Imagine que você está projetando uma fábrica que precisa de sensores de proximidade e botões simples. Qual categoria de barramento você escolheria e por quê?
Sensorbus, porque é ideal para manufatura discreta com poucos bits.
Fieldbus, porque é melhor para operações críticas.
Devicebus, porque é usado para controle de processo.
Fieldbus, porque é mais barato.
Se uma indústria precisa monitorar variáveis em ponto flutuante e realizar operações simultâneas com alta confiabilidade, qual tipo de barramento deve ser utilizado? Justifique sua resposta com base no diagrama.
Fieldbus, pois é projetado para operações de alta confiabilidade e variáveis simultâneas.
Sensorbus, pois é mais simples e rápido.
Devicebus, pois é intermediário.
Sensorbus, pois trabalha com poucos bits.
Por que o par trançado é um dos meios de transmissão mais utilizados em telecomunicações?
Porque é caro e difícil de instalar.
Porque é bonito e colorido.
Porque tem baixo custo e simplicidade de conexão.
Porque transmite energia elétrica.
Se você fosse responsável por escolher um cabo para evitar ruídos externos em uma instalação, qual característica você procuraria em um par trançado?
Que seja colorido.
Que seja blindado.
Que seja muito fino.
Que seja curto.
Imagine que você precisa transmitir dados por uma distância muito longa, como 80 km. Qual meio físico seria o mais adequado?
Par trançado.
Malha de corrente.
Fibra óptica.
CAN.
Se você fosse planejar uma rede industrial que precisa de alta imunidade a ruídos e simplicidade de conexão, qual meio físico você escolheria e por quê?
Par trançado, porque é barato e fácil de conectar.
Fibra óptica, porque é colorida.
CAN, porque é antigo.
RS485, porque é pequeno.

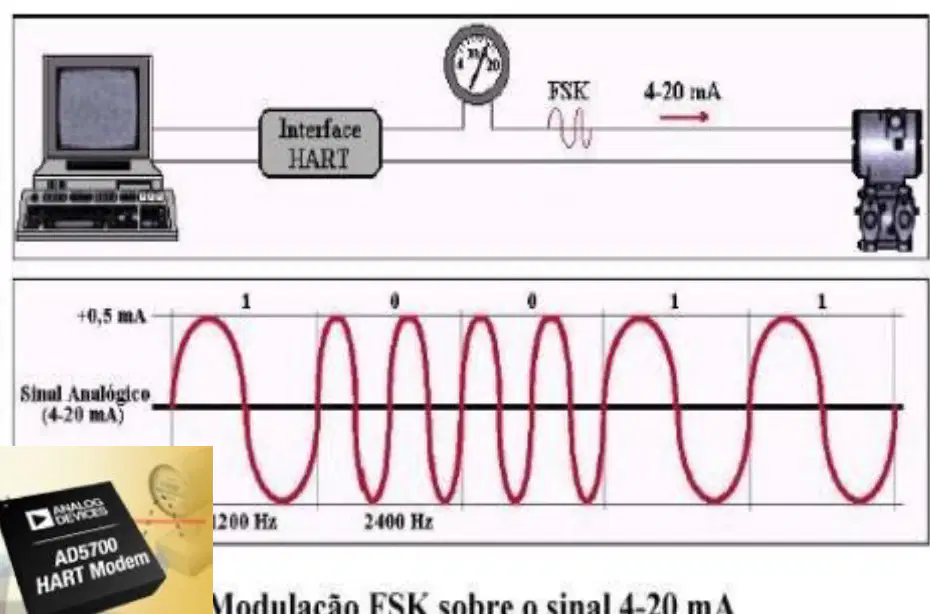

Explique por que a modulação FSK é utilizada na comunicação digital HART sobre a rede 4-20mA e como ela diferencia os sinais lógicos 1 e 0.
Porque permite transmitir dados digitais sem interferir no sinal analógico, usando frequências diferentes para 1 e 0 lógico.
Porque aumenta a potência do sinal, tornando-o mais forte.
Porque reduz a necessidade de cabos na comunicação.
Porque converte sinais digitais em sinais de luz.
Imagine que você está configurando uma comunicação serial RS232 entre dois dispositivos. Quais etapas você deve planejar para garantir que ambos possam se comunicar corretamente?
Planejar a codificação, taxa de transmissão, tamanho da palavra e bit de paridade.
Apenas conectar os cabos e ligar os dispositivos.
Apenas escolher a cor dos fios.
Ignorar a configuração e esperar que funcione automaticamente.
Se você fosse responsável por enviar uma mensagem usando o padrão RS232, como você garantiria que cada caractere fosse transmitido corretamente, considerando o procedimento de envio?
Certificando-se de que cada caractere tenha pelo menos 10 bits, incluindo bits de início, dados, paridade (opcional) e fim.
Enviando apenas os dados sem se preocupar com bits extras.
Usando apenas 1 bit para cada caractere.
Ignorando os bits de início e fim.
Explique por que a UART pode ser utilizada como base para diferentes protocolos de comunicação, como RS232, RS485, RS422 e USB. Use exemplos para justificar sua resposta.
Porque a UART é uma versão generalizada de comunicações seriais e fornece uma base padrão para vários protocolos.
Porque a UART só funciona com o protocolo RS232.
Porque a UART não pode ser usada com USB.
Porque a UART só serve para comunicação paralela.
Imagine que você precisa conectar um processador a diferentes dispositivos usando RS232, USB e RS485. Explique como as conversões para esses protocolos são realizadas e cite os chips responsáveis por cada conversão.
As conversões são feitas por chips externos: MAX232 para RS232, FT232 para USB e SP490E para RS485.
As conversões são feitas apenas pelo processador, sem necessidade de chips externos.
As conversões são feitas por software, sem uso de chips.
As conversões não são necessárias, pois todos os protocolos são iguais.
Analise por que é importante que a UART opere com tensões em nível de processador e como isso influencia a comunicação com outros protocolos.
Porque facilita a integração com o processador e exige conversão de tensão para outros protocolos.
Porque permite que a UART funcione sem energia elétrica.
Porque impede a comunicação com qualquer outro protocolo.
Porque elimina a necessidade de chips externos.
Observe os exemplos de comunicação apresentados na imagem. Se você tivesse que escolher um tipo de comunicação para conectar dois dispositivos simples, como faria para decidir entre UART, RS232 e RS485? Explique seu raciocínio considerando as características de cada uma.
Eu escolheria UART se quisesse uma comunicação simples e direta entre dois dispositivos, RS232 para distâncias maiores e RS485 para conectar vários dispositivos em rede.
Eu escolheria sempre USB porque é o mais moderno, sem considerar os outros tipos.
Eu escolheria RS232 apenas porque tem mais fios no diagrama.
Eu escolheria RS485 porque o nome é maior.
Imagine que você precisa conectar um microcontrolador a um computador usando um dos métodos de comunicação da imagem. Qual seria o melhor método e por quê? Justifique sua resposta usando evidências dos diagramas.
USB, porque o diagrama mostra que ele pode ser conectado diretamente ao computador usando o chip FT232R.
RS485, porque tem mais componentes no diagrama.
UART, porque não precisa de nenhum componente adicional.
RS232, porque é o mais antigo.
Observe os diagramas apresentados sobre os níveis RS-232 e UART (níveis lógicos). Explique por que é importante entender a diferença entre os níveis de tensão desses dois padrões ao conectar dispositivos de comunicação.
Porque a diferença de tensão pode causar falha na comunicação ou até danificar os dispositivos se conectados incorretamente.
Porque ambos funcionam exatamente da mesma forma, sem risco algum.
Porque a diferença de tensão só afeta a velocidade de transmissão, não a integridade dos dados.
Porque os dois padrões sempre usam os mesmos cabos e conectores.
Analise os exemplos de transmissão dos caracteres '=' e 'n' nos padrões RS-232 e UART. Como você pode planejar a conversão de dados entre esses dois padrões para garantir que a informação seja transmitida corretamente?
Utilizando um conversor de nível lógico entre os dispositivos para adaptar as tensões e garantir a integridade dos dados.
Apenas conectando os fios diretamente, pois os dados são iguais.
Mudando o valor dos bits manualmente antes de transmitir.
Ignorando os bits de início e parada, pois não são importantes.
Explique por que a comunicação RS485 permite maiores distâncias e velocidades em comparação ao RS232, utilizando o conceito de sinal diferencial.
Porque o sinal diferencial cancela ruídos e permite transmitir dados por longas distâncias e em alta velocidade.
Porque o RS485 usa cabos mais grossos.
Porque o RS485 tem menos nós conectados.
Porque o RS485 não utiliza sinais elétricos.
Planeje uma situação em que seria vantajoso usar a comunicação RS485 em vez da RS232, explicando o motivo da escolha.
Quando é necessário conectar vários dispositivos em uma longa distância, pois o RS485 suporta multiponto e maiores distâncias.
Quando só há um dispositivo para conectar em curta distância.
Quando não há necessidade de alta velocidade de transmissão.
Quando o ambiente não possui ruídos elétricos.

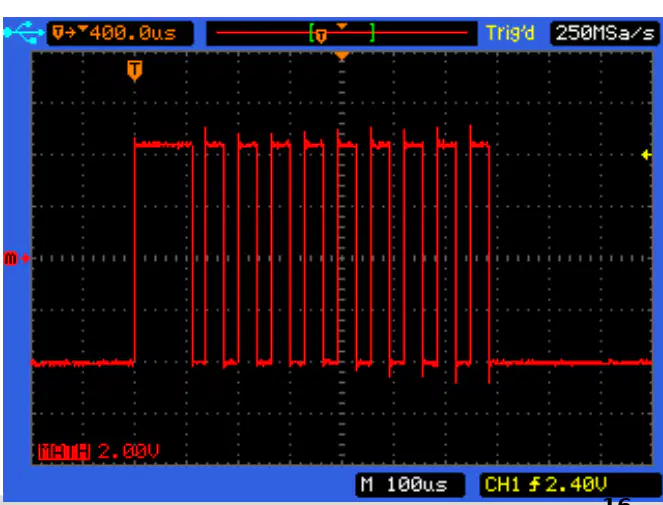

Observe os sinais apresentados nos gráficos. Por que o sinal diferencial é importante em uma comunicação como a RS485?
Porque permite transmitir dados a longas distâncias com menos interferência.
Porque deixa o sinal mais bonito.
Porque aumenta o consumo de energia.
Porque diminui a velocidade da comunicação.

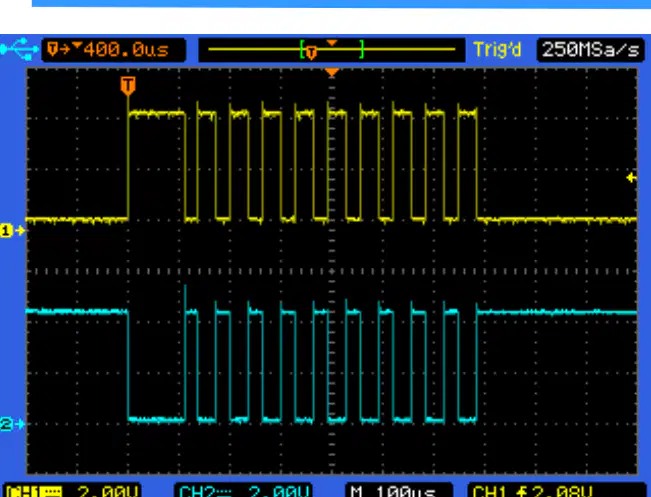

Analise os sinais “Sinal +” e “Sinal -” mostrados nos gráficos. O que acontece quando esses dois sinais são combinados para formar o sinal diferencial?
O sinal diferencial mostra a diferença entre os dois sinais, ajudando a eliminar ruídos.
O sinal diferencial soma os dois sinais, aumentando o valor total.
O sinal diferencial ignora um dos sinais.
O sinal diferencial copia apenas o sinal azul.
Imagine que você precisa escolher entre RS232 e RS485 para conectar vários dispositivos em uma rede de longa distância. Qual das duas opções seria mais adequada e por quê?
RS232, porque suporta mais transmissores e receptores.
RS485, porque permite conexões multiponto e alcança distâncias maiores.
RS232, porque tem maior velocidade máxima a 12 metros.
RS485, porque tem menor resistência de entrada do receptor.
Se você precisa transmitir dados a uma distância de 1200 metros, qual padrão de comunicação você deve escolher e qual é a velocidade máxima que pode ser atingida nessa distância?
RS232, 1 kbs
RS485, 100 kbs
RS232, 20 kbs
RS485, 35 Mbs
Você está projetando um sistema que precisa de vários transmissores e receptores na mesma rede. Qual padrão, RS232 ou RS485, é mais adequado para essa situação e por quê?
RS232, porque suporta até 32 transmissores e receptores.
RS485, porque suporta até 32 transmissores e 32 receptores.
RS232, porque é half duplex.
RS485, porque tem maior taxa de variação máxima.
Se você precisa de uma rede onde todos os dispositivos possam se comunicar entre si (multiponto), qual padrão deve ser escolhido e qual é a topologia de rede correspondente?
RS232, topologia point-to-point
RS485, topologia multipoint
RS232, topologia multipoint
RS485, topologia point-to-point
Observe o diagrama apresentado sobre a interface USB-to-UART. Se você fosse conectar o microcontrolador LPC1343 a um computador usando a porta USB, quais sinais principais você precisaria garantir que estejam corretamente conectados para que a comunicação funcione?
Apenas TX e RX.
Apenas VCC e GND.
TX, RX, VCC e GND.
Apenas TX, RX e RESET.
Imagine que o sinal TX do FT232RL não está conectado ao RX do LPC1343. O que pode acontecer durante a comunicação entre o computador e o microcontrolador?
A comunicação funcionará normalmente.
O microcontrolador não receberá dados do computador.
O microcontrolador enviará dados, mas não receberá.
O computador não ligará.
Se você fosse planejar a montagem de um circuito semelhante ao apresentado, por que seria importante considerar a impedância das trilhas USB, como indicado no diagrama?
Para garantir que o circuito fique bonito.
Para evitar interferências e garantir a integridade do sinal de dados.
Para economizar energia.
Para aumentar a velocidade do microcontrolador.
Observe o diagrama apresentado sobre a interface RS485. Se você fosse conectar dois dispositivos para comunicação usando a interface RS485, quais pinos você deveria usar para garantir que ambos possam enviar e receber dados corretamente? Explique seu raciocínio.
Apenas os pinos Rx+ e Tx+.
Os pinos Rx+, Rx-, Tx+, Tx- e GND.
Apenas o pino GND.
Apenas os pinos Tx+ e Tx-.
Imagine que você precisa planejar uma comunicação entre dois dispositivos usando a interface RS485 mostrada no diagrama. Quais cuidados você deve tomar ao conectar os fios para garantir que a comunicação funcione corretamente? Justifique sua resposta.
Conectar todos os fios em qualquer ordem, pois a ordem não importa.
Garantir que Rx+ de um dispositivo esteja ligado ao Tx+ do outro, Rx- ao Tx-, e ambos compartilhem o mesmo GND.
Ligar apenas os fios de alimentação (VCC e GND).
Ligar apenas um fio entre os dispositivos.
Explique por que o protocolo CAN é importante para a comunicação em veículos modernos, considerando suas características como sincronização de mensagens, acesso múltiplo ao barramento e prioridade de mensagens em tempo real.
Permite que diferentes partes do carro se comuniquem de forma eficiente e sem atrasos, garantindo segurança e funcionamento correto dos sistemas.
Serve apenas para conectar o rádio do carro ao painel.
É usado somente para controlar as luzes internas do veículo.
Serve apenas para detectar erros no motor.
Imagine que um carro está usando o sistema CAN. Se uma mensagem importante, como um alerta de segurança, precisa ser enviada rapidamente, como o sistema CAN garante que essa mensagem seja priorizada em relação a outras menos importantes?
O sistema CAN usa prioridade de mensagem no barramento, permitindo que mensagens mais importantes sejam transmitidas primeiro em tempo real.
O sistema CAN espera até que todas as mensagens sejam enviadas para depois transmitir a importante.
O sistema CAN ignora mensagens importantes se houver muitas mensagens no barramento.
O sistema CAN só transmite mensagens importantes no final do dia.
