WorksheetsTeknik Pemesinan Frais XI TP 1_SUSUL
Total questions: 50
Worksheet time: 37mins
Keselamatan kerja selalu menjadi perhatian utama dalam melakukan pekerjaan apapun. Pada praktiknya, terdapat 3 (tiga) aspek keselamatan kerja :
a. Keselamatan diri pekerja
b. Keselamatan alat produksi
c. Keselamatan produk hasil produksi
Pada proses bekerja dengan mesin milling, langkah berikut termasuk ke dalam keselamatan diri pekerja yaitu ….
Memperhatikan urutan pemasangan collet dan cutter pada adaptor agar tidak menyulitkan pada saat pelepasannya
Selalu mempergunakan kuas dalam membersihkan sisa pemotongan, melakukan deburring, serta mempergunakan kacamata kerja
Menjaga kebersihan ragum dengan kuas dan lap agar terbebas dari sisa penyayatan saat akan memasang workpiece
Memastikan ragum dengan dial indicator benar-benar lurus / sejajar dengan gerakan meja mesin
Mempergunakan palu dengan material yang lebih lunak dari material yang akan dipasang pada ragum saat memastikan kerataan material dengan pararel block
Salah satu langkah yang dapat menjaga kualitas ukuran hasil pengefraisan adalah melakukan deburring. Selain dengan menggunakan deburring tool, alat yang dapat digunakan dalam melakukan deburring selama bekerja pada mesin frais adalah ….
Kuas
Amplas
Kikir
Palu
Batu gerinda
Dial indicator sebagai alat ukur presisi dapat melakukan pengukuran pada berbagai pekerjaan pengecekan yaitu ….
Pengukuran kerataan bidang dan kemiringan permukaan bidang datar
Pengukuran kerataan, kesejajaran, kesilindrisan, kebengkokan dan jarak bebas
Pengukuran perbedaan ketebalan
Pengukuran kemiringan suatu sudut permukaan
Pengukuran nilai kehalusan permukaan
Jika hasil pengukuran dial indicator pada saat penyetelan kerataan ragum dari ujung yang satu ke ujung yang lainnya menunjukkan pergerakan jarum sebanyak 1 putaran + 50 strip maka, agar posisi ragum menjadi lebih lurus dengan gerakan meja mesin, perlu dilakukan koreksi posisi sebanyak ….
55 strip
60 strip
65 strip
70 strip
75 strip
Untuk membuat benda kerja seperti gambar, sebaiknya mempergunakan pisau endmill dengan ukuran diameter ….
4 mm
5 mm
6 mm
8 mm
10 mm

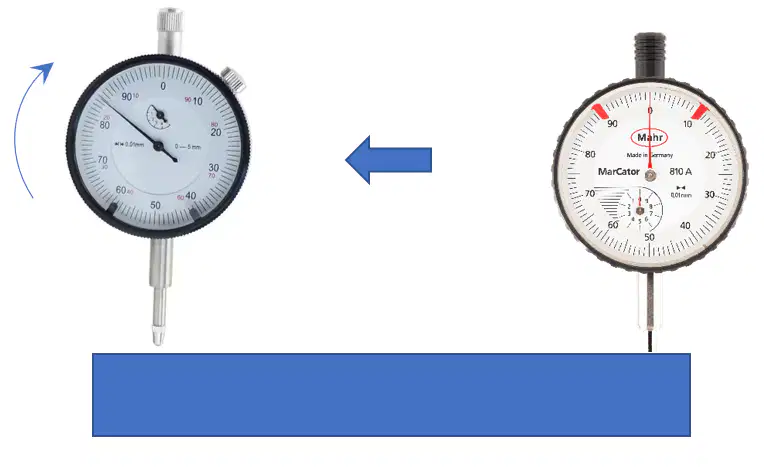

Perhatikan gambar berikut ini.
Dari gambar tersebut, pengukuran dilakukan dengan menggerakkan dial indicator dari kanan ke kiri. Abaikan perbedaan bentuk dial indicator, perhatikan perubahan dan pergerakan jarumnya. Dari gambar tersebut dapat diambil kesimpulan ….
Sisi kiri lebih tebal dari sisi kanan dengan beda tinggi permukaan sebesar 0,15 mm
Sisi kiri lebih tebal dari sisi kanan dengan beda tinggi permukaan sebesar 0,85 mm
Sisi kanan lebih tebal dari sisi kiri dengan beda tinggi permukaan sebesar 0,15 mm
Sisi kanan lebih tebal dari sisi kiri dengan beda tinggi permukaan sebesar 0,85 mm
Sisi kanan dan sisi kiri sama tebalnya
Perhatikan gambar berikut ini.
Dari gambar tersebut, yang disebabkan oleh ragum mesin frais yang tidak disetting dial indicator dengan benar adalah ….
1
2
2 dan 3
1 dan 2
1 dan 3
Part dengan bentuk seperti V Block berikut ini dapat dikerjakan dengan cara ….
Memiringkan sumbu spindle mesin frais horizontal
Memiringkan posisi penjepitan benda kerja pada mesin frais vertikal
Memutar posisi ragum pada mesin frais vertikal / horizontal
Memiringkan spindle mesin atau memiringkan posisi penjepitan pada mesin frais vertikal
Memutar posisi ragum atau memiringkan spindle mesin pada mesin frais horizontal
Material berbahan cast iron akan dikerjakan pada mesin frais dengan menggunakan cutting tool berupa endmill cutter HSS dengan ukuran diameter 20 mm.
Jika mesin yang digunakan adalah mesin yang sudah tua dan memiliki tabel RPM seperti pada gambar dan sumber listrik yang dipergunakan mempunyai frekwensi fasa 50 Hz, maka tuas RPM mesin harus diatur pada posisi ….
I-L
I-H
II-L
II-M
II-H
Terdapat workpiece yang dilubangi menggunakan mata bor diameter 8 mm seperti pada gambar. Jika hasil pengeboran tersebut benar, maka seharusnya panjang ukuran X adalah ….
37 mm
38 mm
39 mm
40 mm
41 mm

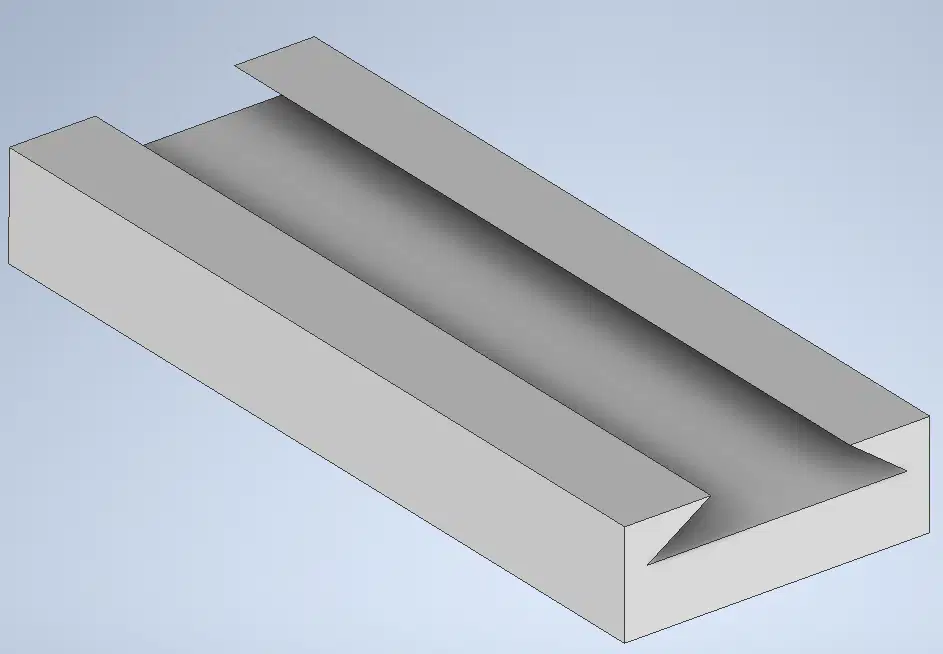

Untuk membuat part dengan bentuk seperti gambar diperlukan alat potong ….
Endmill
T-Slot cutter
Dovetail cutter
Endmill dan T-Slot cutter
Endmill dan Dovetail cutter
Perhatikan gambar berikut.
Pernyataan yang benar adalah …
Gambar 1 adalah proses milling climbing / searah
Gambar 2 adalah proses milling conventional / berlawanan arah
Gambar 1 adalah proses milling conventional / berlawanan arah
Proses milling pada gambar 1 menghasilkan permukaan yang lebih halus
Proses milling pada gambar 2 menghasilkan permukaan yang lebih kasar
Pembacaan hasil pengukuran vernier calliper berikut sebesar ….
61,74 mm
61,85 mm
61,90 mm
63,85 mm
63,90 mm
Fungsi dari mesin frais berikut ini yang memerlukan acessories tambahan dalam proses pengerjaannya adalah ….
Meratakan permukaan
Membuat lubang
Membuat bentuk bertingkat
Melakukan pekerjaan pembagian
Membuat alur
Mesin milling yang meja mesinnya dapat diputar secara mendatar hingga 45o adalah ….
Mesin frais horizontal
Mesin frais universal
Mesin frais vertikal
Mesin milling CNC
Mesin milling dengan DRO
Fungsi utama acessories mesin berupa DRO adalah ….
Tidak perlu menggunakan alat ukur
Meminimalkan waktu penggunaan alat ukur selama bekerja
Membuat mesin bisa berjalan otomatis
Kualitas part yang dihasilkan menjadi sama dengan CNC
Menggantikan fungsi alat ukur
Pada gambar cutting tool berikut ini pernyataan yang benar adalah ….
Endmill yang mempunyai 5 flute
Sangat cocok untuk melakukan pekerjaan finish yang memerlukan kehalusan
Sangat cepat untuk melakukan pengeboran awal
4 flute endmill untuk pekerjaan awalan
Paling tepat untuk melakukan facing
Collet dipasang pada ….
Arbor pendek
Arbor panjang
Drill chuck
Tool holder
Adaptor
Penjepit benda kerja frais yang dapat memutar benda kerja secara horizontal dan secara vertikal adalah ….
Universal vise
Swivel vise
Hydraulic vise
Magnetic vise
Clamping tools
Jika kita hendak membentuk silinder/lingkaran pada material part frais yang berbentuk kotak maka acessories mesin milling yang tepat digunakan untuk membantu pekerjaan tersebut adalah ….
Rotary table atau dividing head
Universal vise
Clamping device
V block + clamp
Bolt + nut
Selain dengan cara memiringkan benda kerja ataupun memiringkan sumbu pisau endmill pada saat mengefrais bentuk blok V, cara yang lain yang dapat dilakukan dan dengan tingkat kepresisian yang lebih baik adalah dengan cara menggunakan ….
Endmill finishing pada mesin frais horizontal
Angular milling cutter pada mesin frais horizontal
Plain milling cutter pada mesin frais horizontal
Side milling cutter pada mesin frais horizontal
Slitting saw cutter pada mesin frais horizontal
Alat potong yang dapat digunakan untuk membuat part dengan bentuk seperti gambar adalah ….
Side milling cutter dan plain milling cutter
Plain milling cutter dan form milling cutter
Endmiill cutter dan T-Slot milling cutter
Module cutter dan angular milling cutter
Dovetail cutter dan endmill cutter
Alat berikut yang dapat dipergunakan untuk mengecek besar sudut pada benda kerja ataupun membantu dalam membuat garis menyudut pada benda kerja adalah ….
Dial indicator
Vernier calliper
Precission square
Knife edge
Bevel protactor
Sebuah benda kerja akan difrais dengan putaran mesin 480 putaran/menit dan besar pemakanan 0,2 mm/putaran. Jika cutter yang digunakan memiliki 2 flute, barapa kecepatan pisau dalam menyayat benda kerja (kecepatan pemotongan) ?
192 mm/menit
192 putaran/mm
240 mm/menit
240 putaran/mm
48 menit/mm

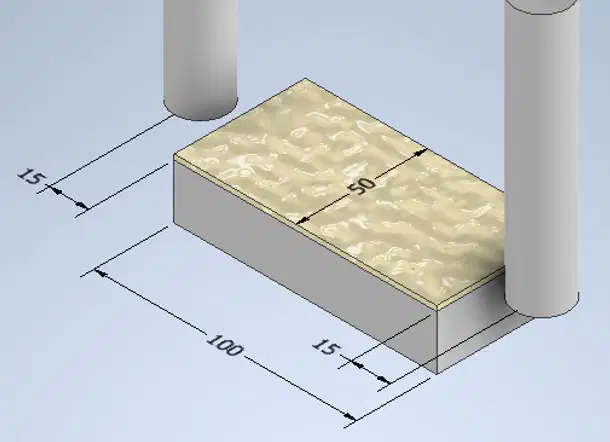

Sebuah material dengan ukuran seperti gambar akan diproses facing menggunakan endmill berdiameter 20 mm 4 flute. Jika langkah kelebihan untuk prosess facing adalah 15 mm untuk kedua sisi dan putaran mesin disetting pada 1600 rpm dengan besar pemakanan 0,1 mm/putaran, maka lamanya waktu efektif untuk proses facing tersebut adalah ….
0,2 menit
0,4 menit
0,6 menit
0,8 menit
1 menit
Untuk mengukur diameter lubang presisi dengan toleransi GO/NO GO yang paling tepat menggunakan alat ukur ….
Ring gauge
Plug gauge
Inside micrometer
Outside micrometer
Deepth gauge
Twisted drill untuk keperluan pengeboran universal mempunyai sudut ….
40 derajat
45 derajat
90 derajat
118 derajat
135 derajat
Untuk membuat chamfer pada lubang menggunakan alat potong ….
Twisted drill
Countersink
Counterbore
Reamer
Fly cutter
Untuk membuat titik pusat pada awal pengeboran benda kerja menggunakan ….
Twisted drill
NC Drill
Countersink
Counterbore
Reamer
Alat yang digunakan untuk membantu memposisikan cutting tool agar tepat bersentuhan dengan tepi benda kerja tanpa menimbulkan goresan adalah ….
Pararel block
Knife edge
Centrofix
Dial indicator
Cariage
Perhatikan gambar toleransi geometri berikut ini.
Gambar tersebut merupakan penjelasan/makna dari penunjukan toleransi geometris dari ….

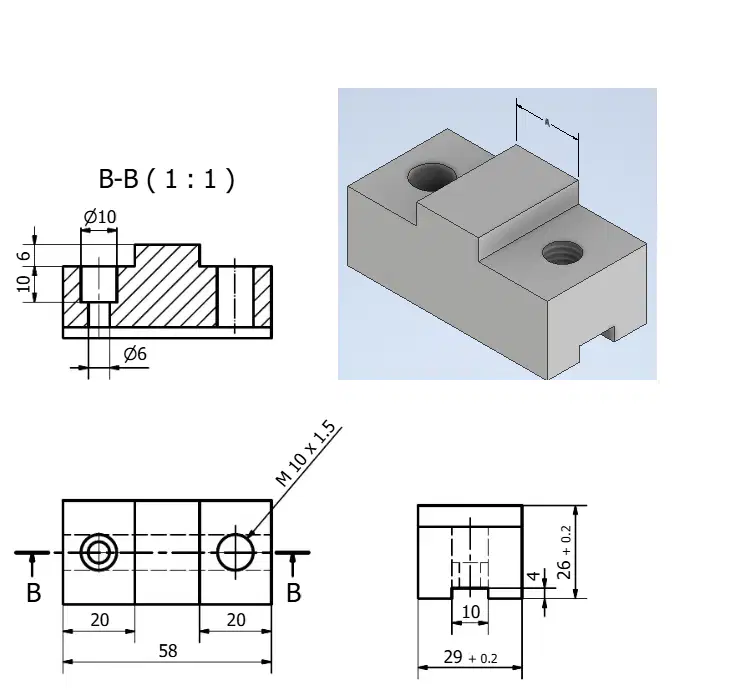

Berapa ukuran lebar A pada gambar berikut ?
12 mm
13 mm
16 mm
18 mm
20 mm

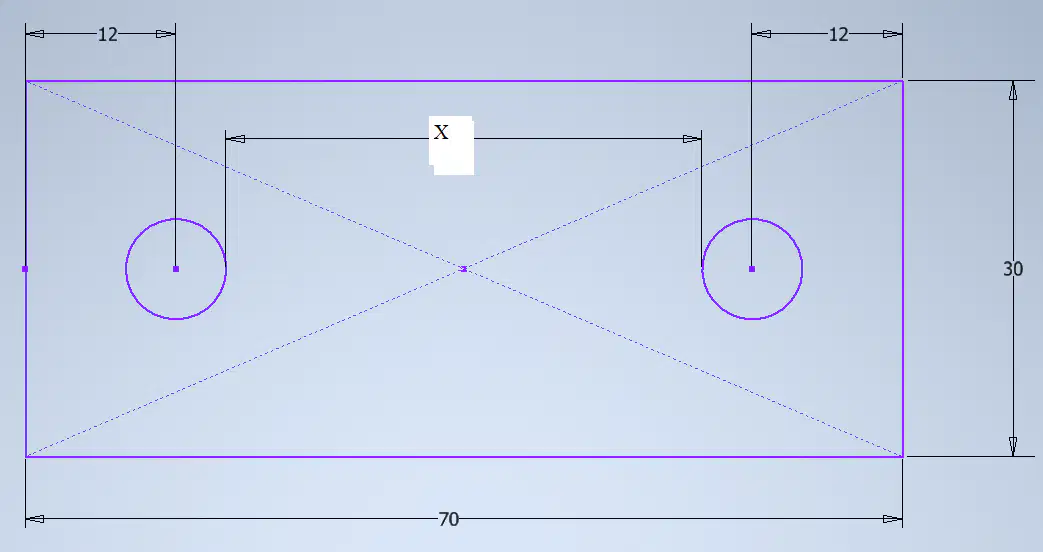

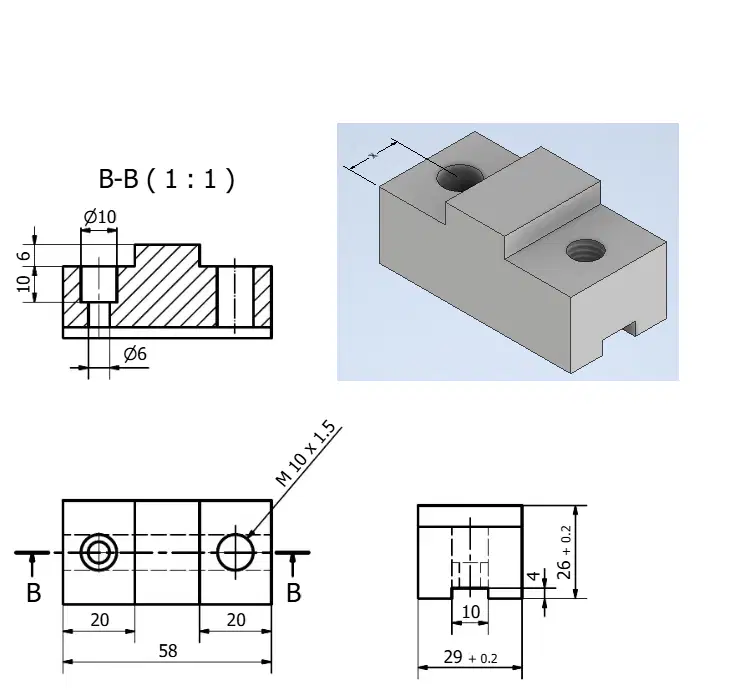

Jarak X pada gambar untuk mengeset posisi mata bor adalah sepanjang ….
5,5 mm
10,5 mm
16,5 mm
14,5 mm
29,2 mm
Alat potong terbaik untuk mengerjakan bagian Lubang A adalah ….
Spiral drill dan endmill
Spiral drill dan counterbore
Endmill dan tap
Sney/dies dan tap
Endmill dan countersink

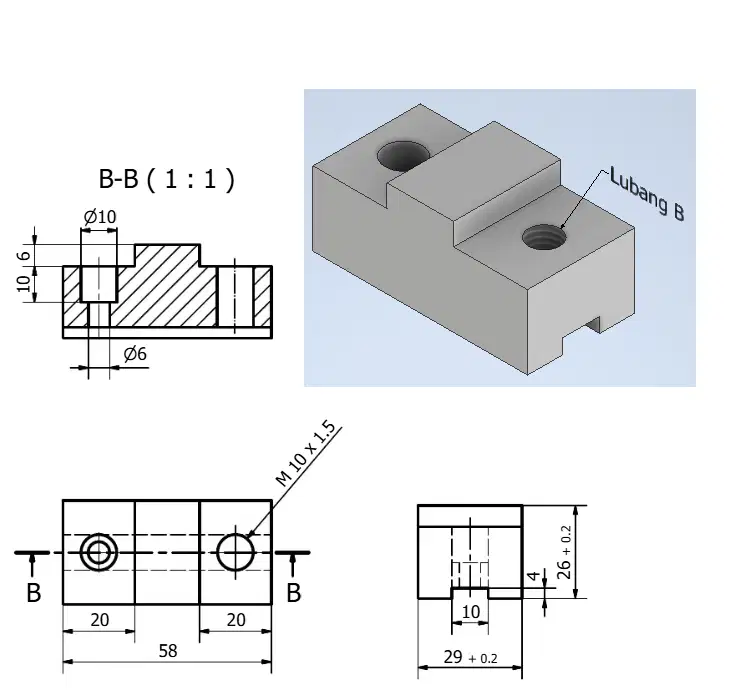

Mata bor yang dipergunakan dalam proses pengerjaan lubang B mempunyai ukuran ….
6,5 mm
7 mm
8,5 mm
9 mm
10 mm

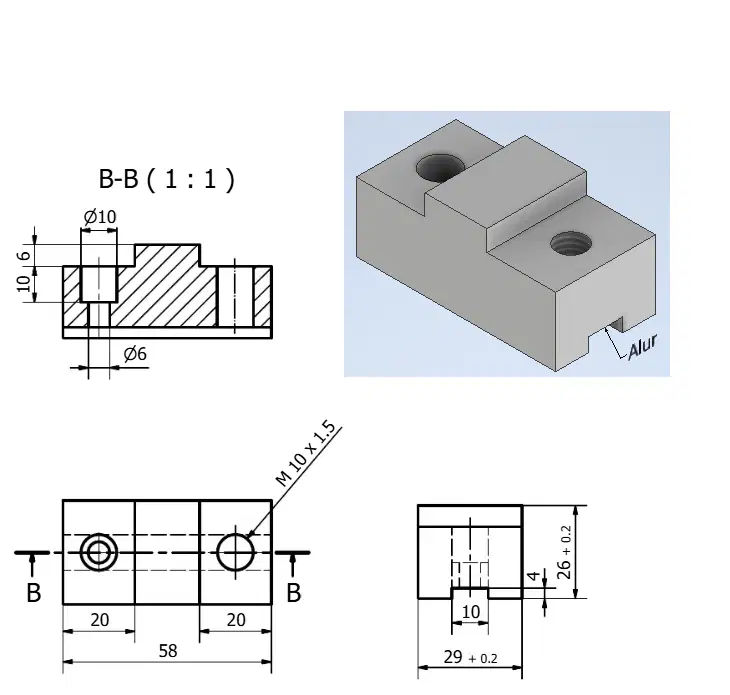

Alur yang ditunjukkan oleh anak panah harus difrais sepanjang ….
14,5 mm
20 mm
24 mm
26 mm
58 mm

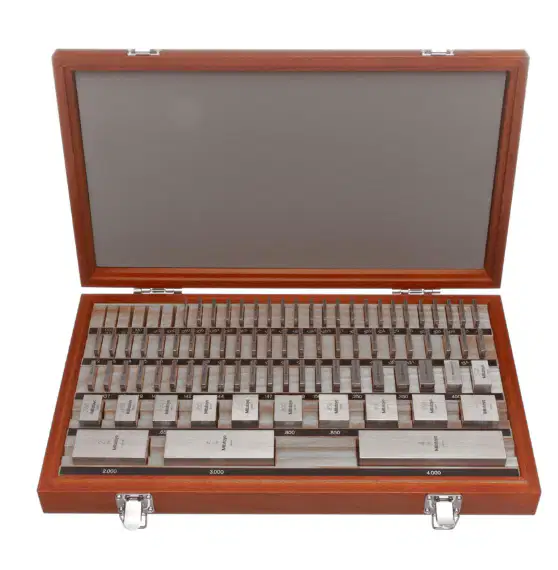

Penunjukan simbol berikut pada gambar diperiksa / diukur dengan alat ….

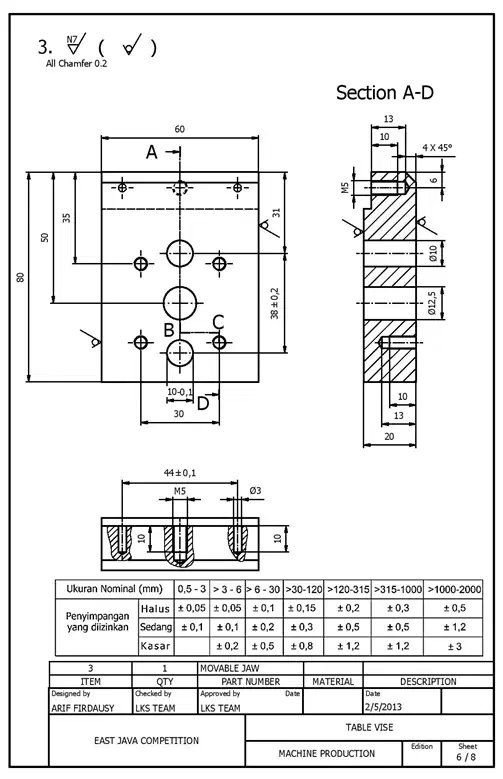

Analisislah gambar berikut ini. Gambar ini akan dipergunakan untuk soal-soal selanjutnya yang berkaitan. Jika benda tersebut dikerjakan dengan mesin frais, ada berapa permukaan yang tidak dikerjakan sama sekali ?
2
3
4
5
6
Banyaknya lubang tembus adalah ….
1
2
3
4
5
Jumlah lubang yang merupakan lubang tidak tembus berulir adalah ….
2
3
4
5
6
Tingkat kehalusan yang mesti dicapai secara umum pada bagian yang dikerjakan dengan mesin adalah …
N2
N4
N5
N7
N8
Panjang maksimal hasil pengerjaan benda kerja untuk ukuran 80 mm dengan kualitas pengerjaan sedang pada gambar adalah …
80,1 mm
80,2 mm
80,3 mm
80,4 mm
80,5 mm
Panjang maksimal hasil pengerjaan benda kerja untuk ukuran 60 mm dengan kualitas pengerjaan sedang pada gambar adalah …
60,05 mm
60,15 mm
60,20 mm
60,35 mm
60,40 mm
Banyaknya lubang yang tidak ber-ulir, baik yang tembus ataupun tidak adalah …
2
3
4
5
6
Komponen pada gambar adalah part dari sebuah benda rakitan. Part tersebut bernama …
Movable jaw
Table vise
Production machine
Chamfered block
Block hole
Hal yang perlu diperhatikan saat memasang benda kerja pada pararel block agar benda dapat terpasang dengan tepat dan rata adalah ….
Memukul benda kerja selama proses pengencangan dengan palu yang keras
Selalu membersihkan area ragum dari sisa geram dan melakukan deburring pada benda kerja
Wajib menggunakan sepasang pararel block untuk mengganjal
Kencangkan poros baut pengunci ragum denga sekuat mungkin agar benda kerja tidak lepas
Menggunakan dial indicator untuk mengecek kerataan benda kerja
Posisi penjepitan benda kerja untuk mengerjakan material silindris menjadi kotak pada mesin frais yang paling tepat adalah ….

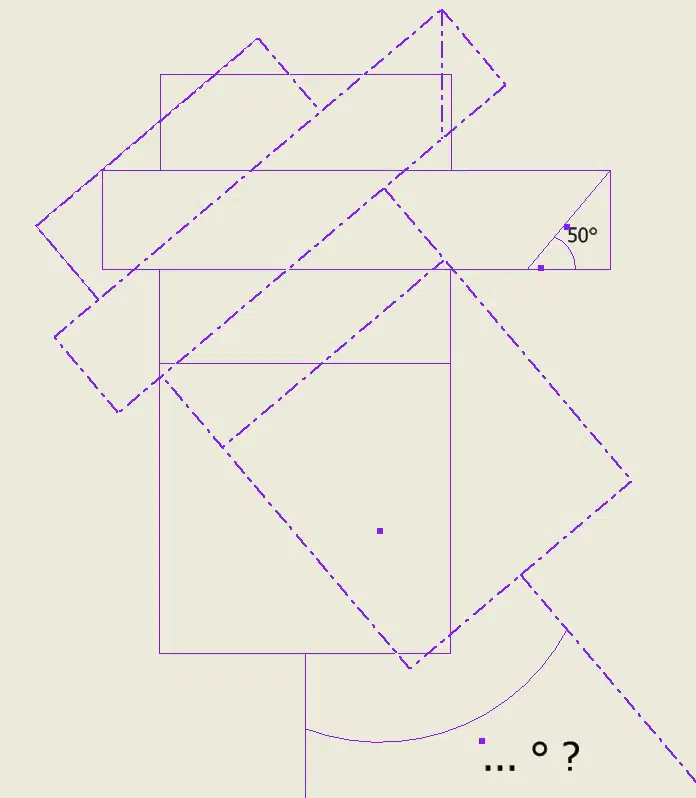

Sebuah proses pengerjaan sudut pada mesin frais akan dilakukan dengan memutar posisi ragum. Dari gambar berikut ini, berapa derajat ragum harus diputar agar sudut 50 derajat pada benda kerja dapat terbentuk ?
40 derajat
45 derajat
50 derajat
60 derajat
90 derajat
Skala eretan pada mesin frais menunjukkan simbol seperti gambar.
Maka untuk memakan benda kerja setebal 2 mm perlu memutar skala eretan sebanyak ….
20 skala
40 skala
80 skala
90 skala
100 skala
Dalam proses produksi massal, jika terdapat part hasil produksi yang spesifikasinya diluar ketentuan maka ….
Part tersebut dipilah kemudian akan dijual dengan kategori kualitas tidak orisinil
Part tersebut disortir dan di simpan pada gudang penyimpanan
Part disortir masuk kategori sampah dan dimusnahkan untuk dilebur ulang
Part akan dikembalikan ke bagian produksi untuk diperbaiki
Part tetap akan dikemas dan dipasarkan selama penyimpangannya tidak terlalu besar
