Ulangan Akhir Semester II

Total questions: 50

Worksheet time: 25mins

Name
Class
Date
1.

Cacat las berupa pelat yang mengalami perubahan bentuk dinamakan ……

a)

Undercut

b)

Distorsi

c)

Incomplete Penetration

d)

Porosity

e)

Overlapping

2.

Berikut cacat las yang dapat terjadi, kecuali

a)

Retak

b)

Berkarat

c)

Tampilan rigi las buruk

d)

Keropos

e)

Tertak terperangkap

3.

Las catat (tack-weld) adalah salah satu cara merekatkan benda kerja satu sama lain, Syarat las catat yang baik adalah ….

a)

Mutu /kualitas pengelasan jangan terlalu kuat

b)

Dilas sepintas saja

c)

Kualitas pengelasan harus sama dengan pengelasan

d)

Jika di las mudah untuk dibongkar lagi kembali

e)

Dilas semampunya

4.

Distorsi adalah pengaruh dari proses pemananasan dan pendinginan suatu pengelasan, berbagai metode diterapkan untuk pencegahan, salah satunnya ….

a)

Dilas dengan hati hati

b)

Dilas melintang

c)

Dilas dengan kecepatan lambat

d)

Dilas dengan memanjang

e)

Dilas dengan cara benda kerja tetap dalam jepitan jigs

5.

Kualitas sambungan yang baik juga harus memperhatikan ….

a)

Benda kerja dibersihkan dengan air

b)

Benda kerja diamati lalu dibersihkan dengan sikat kawat

c)

Benda kerja dibiarkan apa adanya

d)

Benda kerja dibersihkan dengan lap

e)

Benda kerja di bersihkan dengan penjepit

6.

Penyebab cacat las porosity adalah…

a)

Pengelasan dilakukan dengan nyala netral

b)

Uap Gas yang berlebihan

c)

Jarak antara inti terlalu jauh dari cairan logam panas

d)

Udara atmosfir kurang bersatu dengan pembakaran

e)

Campuran gas pembakar seimbang

7.

Penyebab terjadinya undercut, yaitu ….

a)

Kecepatan las terlalu tinggi

b)

Voltasi terlalu tinggi

c)

Arus yang berlebihan

d)

Waktu pencairan (dwell) terlalu pendek

e)

Semua jawaban benar

8.

Cacat las harus di identifikasi secara visual lalu ditandai untuk perbaikan, salah syarat perbaikan pada cacat las ….

a)

Dilas kembali dengan kualitas yang seragam

b)

Disikat untuk di bersihkan saja

c)

Diamati kemudian di panaskan

d)

Dipukul untuk diratakan kembali

e)

Dipanaskan kembali untuk mencegah distorsi

9.

Material yang tersedia terutama bahan induk las yang tepi sisinya las berkarat /korosi sebelum di las sebaiknya

a)

Dipahat lalu di ukur

b)

Digosok kertas pasir lalu disikat kawat

c)

Digerinda hingga tipis

d)

Dicat lalu di las

e)

Dipkukul kemudian di las

10.

Upaya penagggulangan terjadinya incomplete fusion adalah ……

a)

Membersihkan permukaan zona las dan kotoran atau oksida

b)

Memastikan agar masukan panas mencukupi

c)

Menggunajkan Teknik yang sesuai

d)

Memperhatikan kecepatan pengelasan las agar tidak berlebihan

e)

Menggunakan kecepatan las

11.

Lubang yang diakibatkan oleh gelembung gas yang ditemukan di dalam weld bead yang telah membeku di sebut …..

a)

Porosity

b)

Porositis

c)

Pengelasan

d)

Teknik las listrik

e)

Teknik Industri

12.

Pengelasan dengan jumlah sedikit dan berupa titik titik disebut ……

a)

Pengelasan

b)

Las

c)

Lad catat

d)

Las listrik

e)

Las Tungsten

13.

Usaha untuk menghilangkan terjadinya distorsi pada saat proses pengelasan meliputi sebelum pengelasan, sewaktu pengelasan dan sesudah pengelasan disebut …..

a)

Teknik pengontrolan distorsi

b)

Teknik kelistrikan

c)

Teknik Pengelasan

d)

Teknik las listrik

e)

Teknik Industri

14.

Yang termasuk proses las metal (GMAW) adalah……

a)

Las listrik gas

b)

Las busur plasma

c)

Las busur (CO2) (MAG)/Gas mulia (MIG)

d)

Las Wolfram (TIG)

e)

Las Asetelin

15.

Dibawah ini merupakan perangkat yang dipakai untuk pengelasan gas metal, kecuali

a)

Flowmeter gas

b)

Regulator gas lindung

c)

Slang gas dan perlengkapanya

d)

Motor penggerak pemakanan kawat

e)

Gulungan kawat

16.

Berikut sifat dari gas argon yang digunakan untuk pengelasan gas metal, kecuali

a)

Tidak berbau

b)

Titik didih - 185,90C

c)

Mudah larut dalam air

d)

Gas yang mudah terbakar

e)

Tidak berasa

17.

Yang bukan bagian rangkaian perangkat mesin las gas (GMAW) adalah …..

a)

Mesin las DC

b)

Gas pelindung

c)

Pengaturan aliran kawat dan Torch

d)

Alat pemanas

e)

Mesin las AC

18.

Yang manakah di bawah ini bukan bagian dari mesin pengelasan gas (GMAW)?

a)

Mesin pengelasan DC

b)

Gas pelindung

c)

Pengaturan umpan kawat dan obor

d)

Alat pemanas

e)

Mesin pengelasan AC

19.

Fungsi gas pelindung dalam pengelasan GMAW adalah ...

a)

Bahan pengisi pengelasan

b)

Pelindung untuk proses pengelasan

c)

Pelindung untuk pengelas

d)

Bahan pengisi pengelasan

e)

Bahan baku pengelasan

20.

Jika area tepi dari las habis dikonsumsi oleh busur dan tidak diisi dengan logam pengelasan, ini disebut cacat pengelasan ...

a)

Overlapping

b)

Undercut

c)

Retak

d)

Porositas

e)

Lubang jarum

21.

Yang manakah di antara berikut ini yang tidak termasuk dalam penyesuaian peralatan GMAW?

a)

Penyesuaian mesin pengelasan

b)

Penyesuaian peng喂 kawat

c)

Penyesuaian arus yang digunakan

d)

Penyesuaian torch

e)

Penyesuaian flowmeter

22.

Alat kontrol kawat dalam pengelasan GMAW disebut ...

a)

Wire feeder unit

b)

Wire elecrode

c)

GMAW Unit

d)

Flowmeter Unit

e)

Unit feeder wire

23.

Porositas adalah cacat pengelasan dalam bentuk lubang-lubang kecil yang muncul di permukaan bagian las, biasanya disebabkan oleh beberapa faktor ...

a)

Elektroda basah dan sambungan kotor

b)

Arus terlalu tinggi

c)

Udara lembab selama pengelasan

d)

Gas dari galvanisasi

e)

Kontaminasi dengan udara luar

24.

Mesin listrik yang berfungsi untuk menaikkan dan menurunkan tegangan AC disebut ...

a)

Voltmeter

b)

Motor listrik

c)

Generator listrik

d)

Adaptor

e)

Transformator

25.

Kode Elektroda E. 70 XX. Menurut American Welding Society (AWS), angka 70 menunjukkan ...

a)

Kekuatan tarik minimum 700 psi

b)

Kekuatan tarik minimum 49 kg/mm2

c)

Jenis pelapis

d)

Jenis mesin pengelasan

e)

Jenis kawat inti

26.

Dalam mesin pengelasan DC, terdapat polaritas yang ...

a)

DCEN dan terbalik

b)

DCEP dan AC

c)

DC dan DCPE

d)

DCEN dan Langsung

e)

Langsung dan bolak-balik

27.

Dalam mesin pengelasan, ada dua kabel, yaitu ...

a)

Kabel khusus dan otomatis

b)

Kabel tunggal dan kabel stranded

c)

Kabel daya dan kabel listrik

d)

Kabel positif dan kabel negatif

e)

Kabel primer dan sekunder

28.

Kabel yang terpasang/diklem pada material yang akan dilas disebut ...

a)

Kabel ground

b)

Kabel massa

c)

Kabel tunggal

d)

Kabel gulung

e)

Semua jawaban benar

29.

Jika dilihat dari prosesnya, pengelasan listrik termasuk dalam ...

a)

Pengelasan cair

b)

Soldering

c)

Solder keras

d)

Pengelasan pelapisan

e)

Pengelasan titik

30.

Jika hanya kawat pengelasan yang meleleh, sementara bahan dasar dipanaskan hingga suhu leleh kawat pengelasan, ini termasuk dalam proses pengelasan ...

a)

Pengelasan cair

b)

Soldering

c)

Pengelasan titik

d)

Pengelasan pelapisan

e)

Pengelasan titik

31.

Panas yang terjadi akibat resistensi listrik antara dua bagian yang disambungkan. Ini terjadi pada ...

a)

Pengelasan listrik

b)

Pengelasan busur

c)

Pengelasan titik

d)

Pengelasan gas

e)

Pengelasan Thermit

32.

Jika kabel elektroda terhubung ke terminal negatif dan kabel ground terhubung ke terminal positif, ini disebut ...

a)

Polaritas Lurus

b)

Polaritas terbalik

c)

Polaritas arus langsung

d)

Polaritas yang benar

e)

Polaritas yang sama

33.

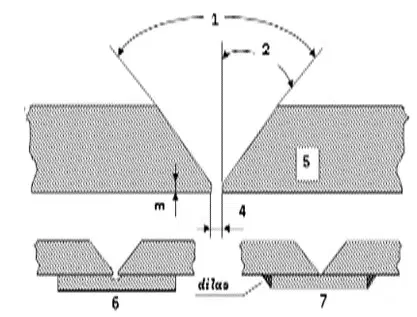

Perhatikan gambar di samping ini Istilah pengelasan yang ditunjukkan oleh angka 2 disebut ...

a)

Included angle

b)

Angle of bevel

c)

Angle of root

d)

Angle of face

e)

Excluded Angle

34.

Ukuran "Included angle" pada sambungan IG adalah .....

a)

60

b)

70

c)

80

d)

90

e)

110

35.

Amati gambar di samping ini, angka 4 dalam gambar disebut ...

a)

Root Face

b)

Root angle

c)

Root Bevel

d)

Root Gap

e)

Root Backing Strip

36.

Amati gambar di samping ini, angka 2 disebut sebagai ...

a)

Root Run

b)

Sealing run

c)

Sealing weld

d)

Reinforcement

e)

Weld width

37.

Angka 5 di gambar sebelah ini disebut sebagai ...

a)

Weld width

b)

Heat affected Zone

c)

Toe

d)

Reinforcement

e)

Leg Length

38.

Untuk istilah Panjang Kaki dalam gambar di samping ini adalah ...

a)

7

b)

5

c)

6

d)

4

e)

6 dan 4

39.

Amati gambar di samping ini, angka 4 disebut sebagai ...

a)

Nozzle

b)

Busur Api

c)

Gas pelindung

d)

Stick Out

e)

Logam las

40.

Nozel dalam gambar di samping ini ditunjukkan oleh nomor ...

a)

1

b)

2

c)

3

d)

4

e)

5

41.

Proses pengelasan yang menggunakan gas pelindung untuk mencegah oksidasi disebut ...

a)

Pengelasan busur

b)

Pengelasan gas

c)

Pengelasan titik

d)

Pengelasan MIG

e)

Pengelasan TIG

42.

Apakah yang dimaksud dengan "Heat Affected Zone" (HAZ) dalam pengelasan?

a)

Area yang mengalami perubahan sifat material akibat panas

b)

Area yang tidak perlu dilas

c)

Area yang dilas dengan teknik yang salah

d)

Area yang tidak terpengaruh oleh panas

e)

Area yang mengalami kerusakan akibat pengelasan

43.

Apakah yang dimaksud dengan "Weld Pool" dalam proses pengelasan?

a)

Area yang mengalami kerusakan akibat pengelasan

b)

Area yang tidak terpengaruh oleh panas

c)

Area yang dilas dengan teknik yang salah

d)

Area yang mengalami perubahan sifat material akibat panas

e)

Area di mana logam pengelasan meleleh dan mengalir

44.

Proses pengelasan yang menggunakan kawat pengelasan yang dilindungi oleh gas inert disebut ...

a)

Pengelasan MIG

b)

Pengelasan TIG

c)

Pengelasan busur

d)

Pengelasan titik

e)

Pengelasan gas

45.

Yang manakah di bawah ini merupakan penyebab utama terjadinya porositas dalam pengelasan?

a)

Arus pengelasan yang rendah

b)

Penggunaan elektroda yang kotor

c)

Kecepatan pengelasan yang terlalu lambat

d)

Gas pelindung yang tidak sesuai

e)

Semua jawaban benar

46.

Proses pengelasan yang menggunakan elektroda non-konsumsi disebut ...

a)

Pengelasan MIG

b)

Pengelasan TIG

c)

Pengelasan busur

d)

Pengelasan titik

e)

Pengelasan gas

47.

Yang manakah di antara berikut ini yang merupakan jenis cacat las akibat pengelasan yang tidak tepat?

a)

Semua jawaban benar

b)

Keropos

c)

Retak dingin

d)

Berkarat

e)

Retak panas

48.

Gas pelindung yang umum digunakan dalam pengelasan MIG adalah ...

a)

Argon

b)

Semua jawaban benar

c)

Karbon dioksida

d)

Helium

e)

Oksigen

49.

Proses pengelasan yang menggunakan arus listrik untuk menciptakan panas disebut ...

a)

Pengelasan MIG

b)

Pengelasan gas

c)

Pengelasan busur

d)

Pengelasan titik

e)

Pengelasan TIG

50.

Yang manakah di bawah ini merupakan jenis elektroda yang digunakan dalam pengelasan?

a)

Elektroda non-ferrous

b)

Elektroda ferrous

c)

Semua jawaban benar

d)

Elektroda karbon

e)

Elektroda stainless steel

Similar Resources on Wayground

SOAL TEMA 1 SUBTEMA 3 KELAS 6

45 questions

SOAL TEMA 1 SUBTEMA 3 KELAS 6

quiz

Worksheet

•

12th Grade

CERDAS CERMAT HUT RI 76

45 questions

CERDAS CERMAT HUT RI 76

quiz

Worksheet

•

1st Grade - Professio...

RBT T3 B1

45 questions

RBT T3 B1

quiz

Worksheet

•

11th Grade - University

Geoscience Unit 2 Exam Review

52 questions

Geoscience Unit 2 Exam Review

quiz

Worksheet

•

9th - 12th Grade

keragaman budaya

50 questions

keragaman budaya

quiz

Worksheet

•

12th Grade

SAS QURDIS KELAS 7

50 questions

SAS QURDIS KELAS 7

quiz

Worksheet

•

7th Grade - University

Penilaian Harian 2 PPKn 8

50 questions

Penilaian Harian 2 PPKn 8

quiz

Worksheet

•

12th Grade

Ujian Selaras 2

45 questions

Ujian Selaras 2

quiz

Worksheet

•

1st Grade - University
