Worksheets28052025_WPA
Total questions: 45
Worksheet time: 1hrs 8mins
Name
Class
Date
1.
Berikut ini adalah tipe engine yang digunakan pada unit PC210-10M0
a)
SAA6D107E-1
b)
SA6D107E-1
c)
SDA6D107E-1
d)
SAA6D107LE-1
2.
Engine pada PC210-10M0 berkapasitas
a)
6,69 liter
b)
7,69 liter
c)
4,69 liter
d)
5,69 liter
3.
Berdasarkan ukuran bore x stroke-nya engine PC210-10M0 termasuk ke dalam jenis engine
a)
Long stroke
b)
Square stroke
c)
Short Stroke
d)
Half Stroke
4.
Angka 107 pada engine PC210-10M0 menunjukkan
a)
Diameter Liner
b)
Horsepower engine
c)
Diameter Piston
d)
Piston displacement
5.
Engine pada PC210-10M0 mempunyai . . . Buah cylinder
a)
6
b)
4
c)
5
d)
8
6.
Pada PC210-10M0 pada HM berapa Hydraulic oil filter dilakukan penggantian
a)
2500
b)
2000
c)
1500
d)
1000
7.
Refill capacity adalah adalah kapasitas oli atau fluida yang kita gunakan pada saat kita akan melakukan penggantian oli / fluida saat periodic service
a)
Benar
b)
Salah
8.
Syarat – syarat pemeriksaan Hydraulic oil (oli hidrolik) pada Excavator PC200 yang paling tepat adalah
a)
Periksa ditempat yang rata turunkan semua Attachment (alat kerja), matikan engine serta periksalah gelas penduga yang terdapat pada tangki Hydraulic
b)
Parkir ditempat sembarang, turunkan attachment, matikan engine serta periksalah gelas penduga yang terdapat pada tangki Hydraulic
c)
Parkir ditempat yang rata, engine dalam keadan hidup , periksa gelas penduga oil Hydraulicnya
d)
Parkir ditempat yang rata dengan melepas safety lever
9.
Apakah fungsi turbo charge
a)
Membantu memperbanyak masuknya oksigen ke dalam ruang bakar
b)
Menumpahkan bahan bakar ke ruang bakar
c)
Menambah kelajuan unit
d)
Membantu mendorong gas buang yang akan keluar dari ruang bakar
10.
Water separator pada fuel system (Sistem bahan bakar) berfungsi untuk
a)
Untuk memisahkan antara fuel (bahan bakar) dengan kotoran /air
b)
Untuk menyaring fuel (bahan bakar) dengan kotoran/air
c)
Untuk mengetahui kondisi fuel (bahan bakar)
d)
Untuk mempermudah pengambilan fuel (bahan bakar) pada unit
11.
Pada saat melakukan pembersihan air cleaner element, berapa tekanan udara yang kita gunakan sesuai OMM
a)
2,1 kg/cm2
b)
1,2 kg/cm2
c)
2,9 kg/cm2
d)
2,5 kg/cm2

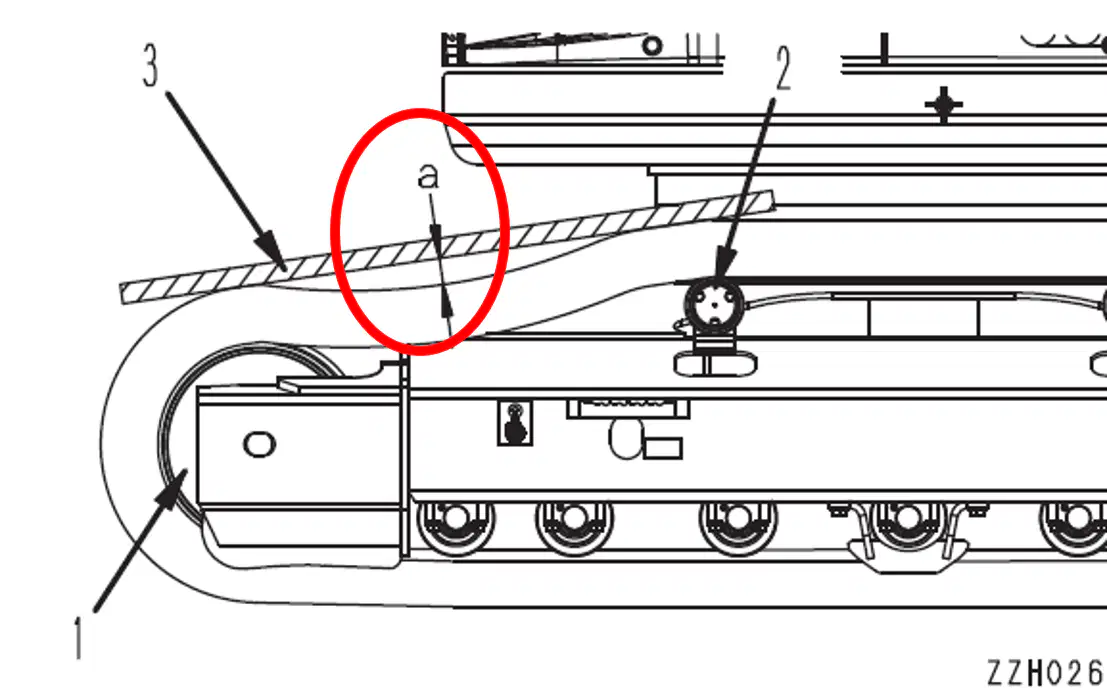

12.
Berapa standard defleksi “a” pada saat kita melakukan pengecekan kekencangan track
a)
10 – 30 mm
b)
15 – 35 mm
c)
20 – 40 mm
d)
25 – 45 mm
13.
Lakukan pengisian fuel pada pre fuel filter melalui lubang B
a)
Salah
b)
Benar
14.
Apa yang harus dilakukan pertama kali saat akan melakukan pekerjaan yang berhubungan dengan system hidrolik
a)
Release pressure hidrolik dengan cara membuka oil filler cap
b)
Release pressure hidrolik dengan cara menggerakkan lever attachment
c)
Berhati hati karena oli masih panas
d)
Persiapkan tampungan oli
15.
Untuk main fuel fiter kita diperbolehkan untuk mengisi fuel ke dalam filter tersebut sebelum dipasang
a)
Salah
b)
Benar
16.
Gambar yang ditunjukkan adalah komponen
a)
Main Fuel Filter
b)
Pre Fuel Filter
c)
Radiator
d)
Waterpump
17.
Untuk masuk ke menu Service Mode, kita tekan ?
a)
4 + 1 , 2 , 3
b)
4 + 3 , 2 , 1
c)
4 + 5 , 5 , 5
d)
4 + 1 , 3 , 2
18.
Apa yang dimaksud dengan symbol berikut
a)
Change hydraulic oil
b)
Replace hydraulic tank breather element
c)
Check hydraulic oil level
d)
Replace hydraulic oil filter element
19.
Apa yang dimaksud dengan symbol berikut
a)
Replace hydraulic oil filter element
b)
Replace hydraulic tank breather element
c)
Change hydraulic oil
d)
Check hydraulic oil level
20.
Apa yang dimaksud dengan symbol berikut
a)
Check hydraulic oil level
b)
Replace hydraulic tank breather element
c)
Change hydraulic oil
d)
Replace hydraulic oil filter element
21.
Apa yang di maksud dengan symbol di bawah
a)
Supply grease
b)
Read Operation and Maintenance Manual
c)
Change power train oil
d)
Change coolant filter
22.
Apa yang dimaksud dengan symbol berikut
a)
Replace hydraulic tank breather element
b)
Replace hydraulic oil filter element
c)
Change hydraulic oil
d)
Check hydraulic oil level
23.
Apa yang dimaksud dengan symbol berikut
a)
Replace engine oil filter
b)
Change oil Engine
c)
Check engine oil level
d)
Replace engine oil breather element
24.
Apa arti dari symbol berikut
a)
Ada air di fuel filter
b)
Ganti fuel filter
c)
Fuel level low
d)
Ganti breather fuel
25.
Simbol apakah gambar berikut
a)
Check power train oil level
b)
Change power train oil
c)
Change coolant
d)
Change coolant filter
26.
Apa yang dimaksud dengan symbol berikut
a)
Change oil Engine
b)
Replace engine oil filter
c)
Check engine oil level
d)
Replace engine oil breather element
27.
Ukuran mikron pada Main fuel filter
a)
2 mikron
b)
10 mikron
c)
8 mikron
d)
5 mikron
28.
Apa fungsi dari dust indicator
a)
Untuk mengetahui kebuntuan air cleaner
b)
Untuk menyaring kotoran atau debu di dalam engine
c)
Untuk membersihkan kotoran di dalam air cleaner
d)
Untuk menyaring kotoran yang akan masuk ke dalam air cleaner
29.
Jenis air apa yang kita gunakan ketika melakukan penambahan pada air bateray
a)
Air suling
b)
Air accu zuur
c)
Air mineral
d)
Air elektrolit
30.
Warna gas buang (asap) dikatakan Normal apabila
a)
Gas buang ( asap ) akan berwarna kelabu/transparan
b)
Gas buang ( asap ) akan berwarna hitam
c)
Gas buang ( asap ) akan berwarna biru
d)
Gas buang ( asap ) akan berwarna putih
31.
Apabila terjadi kebuntuan pada air cleaner, gas buang akan berwarna
a)
Hitam
b)
Putih
c)
Biru
d)
Transparan
32.
Apabila fan belt kendor maka kemungkinan yang akan terjadi adalah
a)
Semua benar
b)
Terjadi overheat pada sistem pendinginan
c)
Terjadi overheat pada sistem pelumasan
d)
Terjadi overheat hidrolik
33.
Bagaimana prosedur mematikan engine yang benar
a)
Putaran engine diturunkan pada posisi low idle selama ± 5 menit kemudian dimatikan
b)
Putaran engine dinaikkan terlebih dahulu supaya pengisian bateray maksimal
c)
Putaran engine dinaikkan pada posisi high idle selama ± 5 menit setelah itu baru dimatikan
d)
Boleh langsung dimatikan setelah selesai mengoperasikan unit
34.
Apa nama komponen berikut
a)
Water Separator
b)
Main Fuel Filter
c)
Pre Fuel Filter
d)
Dust Indicator
35.
Apa nama komponen berikut
a)
Oil Filter
b)
Main Fuel Filter
c)
Pre Fuel Filter
d)
Water Separator

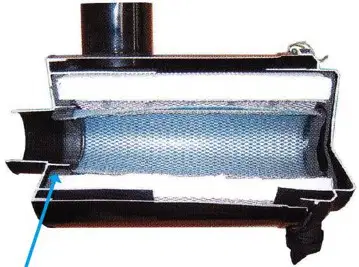

36.
Apa nama komponen berikut
a)
Dust Indicator
b)
Water separator
c)
Mufler
d)
Air Clleaner
37.
Apa nama komponen berikut
a)
Air cleaner
b)
Dust Indicator
c)
Evecuator valve
d)
Mufler
38.
Apa nama komponen berikut
a)
Turbocharger
b)
Air cleaner
c)
Dust Indicator
d)
Evecuator valve

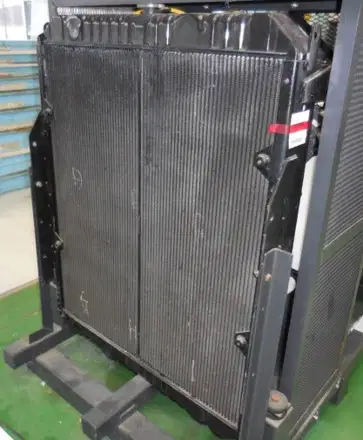

39.
Apa nama komponen berikut
a)
Radiator
b)
Water pump
c)
Oil cooler
d)
After cooler

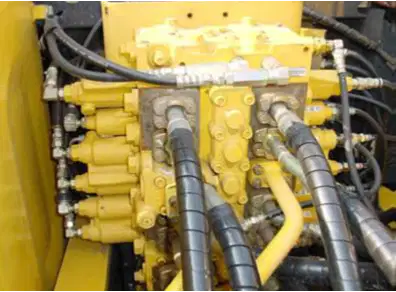

40.
Apa nama komponen berikut
a)
Control valve
b)
Main Pump
c)
Cylinder
d)
Travel Motor
41.
Apa nama komponen berikut
a)
Main Pump
b)
Control valve
c)
Cylinder
d)
Travel Motor

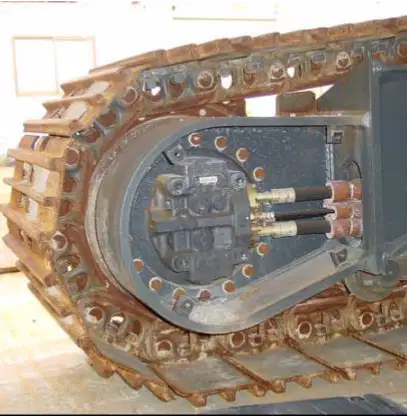

42.
Apa nama komponen berikut
a)
Travel Motor
b)
Main Pump
c)
Control valve
d)
Cylinder
43.
Apa nama komponen berikut
a)
Tutup radiator
b)
Radiator
c)
Sub tank
d)
Water Separator

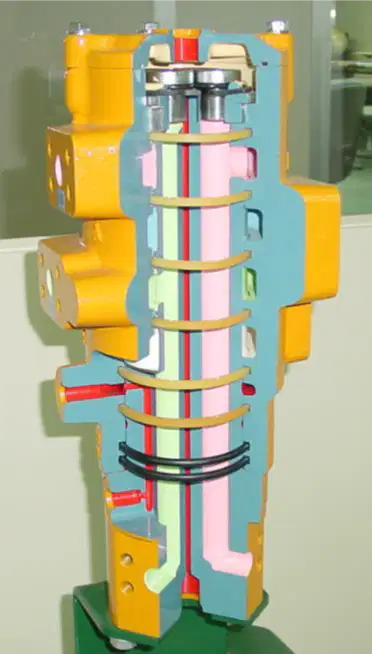

44.
Apa nama komponen berikut
a)
Swivel Joint
b)
Main Pump
c)
Control valve
d)
Cylinder
45.
Apa nama komponen berikut
a)
Cylinder
b)
Main Pump
c)
Control valve
d)
Travel Motor
