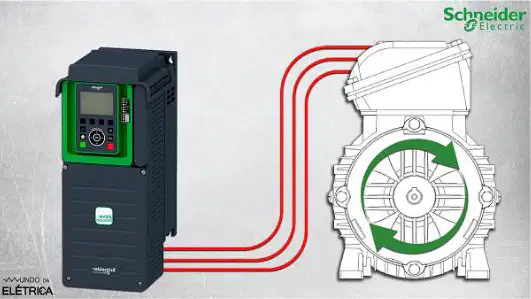

WorksheetsEXE Inversor de Frequência
Total questions: 62
Worksheet time: 31mins
Explique por que o controle da frequência e da tensão é importante para o funcionamento de motores de indução trifásicos em processos industriais.
Porque permite controlar a velocidade e o torque dos motores, adaptando-os às necessidades das máquinas e processos.
Porque aumenta o consumo de energia dos motores, tornando-os mais potentes.
Porque impede que os motores funcionem em diferentes velocidades.
Porque faz com que os motores funcionem apenas em velocidade máxima.
Planeje uma situação em que o uso de um inversor de frequência seria essencial em uma indústria e explique o motivo.
Quando é necessário ajustar a velocidade de uma esteira transportadora para diferentes tipos de produtos.
Quando todos os equipamentos precisam funcionar sempre na mesma velocidade.
Quando não há necessidade de controlar o torque dos motores.
Quando a indústria não utiliza motores elétricos.
Imagine que você precisa explicar para um colega como funciona o caminho da energia dentro de um conversor de frequência. Descreva, em ordem, o que acontece com a energia desde que ela entra no circuito de entrada até chegar ao motor, usando os nomes dos blocos principais.
Circuito de Entrada → Circuito Intermediário → Circuito Inversor → Motor
Motor → Circuito Inversor → Circuito Intermediário → Circuito de Entrada
Circuito Inversor → Circuito de Entrada → Circuito Intermediário → Motor
Circuito Intermediário → Motor → Circuito de Entrada → Circuito Inversor
Se você fosse responsável por garantir que a tensão que chega ao motor seja o mais próxima possível de uma onda senoidal, qual bloco do conversor de frequência você deveria analisar e ajustar? Justifique sua escolha.
Circuito Inversor
Circuito de Entrada
Circuito Intermediário
Sistema de controle
Você está planejando melhorar o controle de velocidade e torque de um motor em um sistema industrial. Qual bloco do conversor de frequência é responsável por armazenar as configurações e controlar os pulsos que acionam os transistores IGBT?
Circuito de controle
Circuito Inversor
Circuito Intermediário
Circuito de Entrada
Explique por que é importante retificar a tensão alternada usando diodos antes de utilizá-la em um inversor de frequência. O que aconteceria se essa etapa fosse ignorada?
A tensão alternada não seria convertida em contínua, prejudicando o funcionamento do inversor.
O motor funcionaria normalmente, sem necessidade de retificação.
O circuito produziria energia extra para o motor.
O inversor funcionaria apenas com metade da potência.
Por que o chaveamento com largura de pulso controlada e variável (PWM) é importante para o funcionamento do motor em um inversor de frequência?
Porque faz com que a forma de onda no motor seja semelhante à de um circuito alternado.
Porque aumenta a velocidade do motor sem controle.
Porque elimina a necessidade de diodos no circuito.
Porque impede que o motor funcione.
Explique por que é importante o uso de um capacitor (filtro) para formar um barramento de tensão contínua (barramento CC) em um circuito de entrada de rede CA retificada. Considere o impacto disso no funcionamento dos IGBTs e na alimentação do sistema.
O capacitor garante que a tensão contínua seja estável, permitindo que os IGBTs operem corretamente e forneçam energia adequada ao sistema.
O capacitor serve apenas para aumentar a corrente do sistema, sem impacto na estabilidade da tensão.
O capacitor é utilizado para diminuir a frequência da rede, facilitando o controle dos IGBTs.
O capacitor impede que os IGBTs sejam alimentados, bloqueando a passagem de energia.
Analise o funcionamento dos IGBTs em um inversor de 6 pulsos. Por que eles são chaveados três a três, formando tensões alternadas nas saídas U, V e W defasadas de 120º elétricos? Explique a importância desse chaveamento para o funcionamento do sistema.
O chaveamento três a três dos IGBTs permite criar três fases alternadas, essenciais para simular o funcionamento de uma rede trifásica e alimentar motores ou outros equipamentos industriais.
O chaveamento três a três dos IGBTs serve apenas para economizar energia, sem relação com a criação de fases alternadas.
O chaveamento três a três dos IGBTs é feito para reduzir a tensão de saída do sistema.
O chaveamento três a três dos IGBTs impede que o sistema funcione em modo trifásico.
Explique, usando seu raciocínio, como uma tensão contínua (CC) pode ser transformada em uma tensão alternada (CA) utilizando um inversor e transistores.
A tensão CC é retificada e filtrada, formando um barramento CC, e a lógica de controle envia pulsos de disparo aos transistores para criar uma onda alternada.
A tensão CC é simplesmente conectada diretamente ao motor sem nenhum controle.
A tensão CC é convertida em CA apenas trocando os fios de lugar.
A tensão CC é usada apenas para carregar baterias, não pode virar CA.
Explique como o controle da taxa de variação do chaveamento dos transistores pode influenciar a tensão e a frequência do sinal gerado em um conversor.
Ao controlar a taxa de chaveamento, é possível ajustar a tensão e a frequência do sinal, permitindo ao conversor ultrapassar a frequência da rede.
O controle da taxa de chaveamento só altera a cor dos fios do circuito.
A taxa de chaveamento não tem influência sobre a tensão ou frequência do sinal.
O controle da taxa de chaveamento serve apenas para economizar energia.
Por que o método de modulação PWM é importante para o funcionamento do motor em conversores eletrônicos?
Porque fornece ao motor uma corrente senoidal a partir de chaveamentos rápidos, permitindo melhor controle.
Porque faz o motor girar mais devagar.
Porque diminui a temperatura do motor.
Porque aumenta o tamanho do motor.
Explique por que, em um inversor escalar, o boost pode ser configurado em baixas velocidades e como isso afeta o funcionamento do motor.
O boost é configurado para compensar as perdas em baixas velocidades, garantindo que o motor mantenha o torque necessário.
O boost é usado apenas para aumentar a frequência do motor, sem afetar o torque.
O boost serve para diminuir a tensão do motor em altas velocidades.
O boost é utilizado para desligar o motor automaticamente em caso de falha.
Analise a relação entre a velocidade do motor e a lei tensão/frequência (V/F) em um inversor escalar. Por que essa relação é importante para o funcionamento do motor?
Porque a velocidade do motor é aproximadamente proporcional à razão V/F, permitindo controlar a velocidade mantendo o torque.
Porque a velocidade do motor é sempre constante, independentemente da razão V/F.
Porque a razão V/F só afeta o consumo de energia, não a velocidade.
Porque a velocidade do motor depende apenas da tensão, não da frequência.
Planeje uma situação em que o uso de um inversor escalar não seria suficiente para atender às necessidades de um motor. Justifique sua resposta.
Quando o motor precisa de conjugados (torques) especiais em baixas velocidades, pois o inversor escalar não compensa essas necessidades.
Quando o motor opera sempre em alta velocidade, pois o inversor escalar é mais eficiente.
Quando o motor não precisa de controle de velocidade, pois o inversor escalar é desnecessário.
Quando o motor é muito pequeno, pois o inversor escalar só funciona com motores grandes.
Explique por que a possibilidade de variar a velocidade de um motor CA trifásico sem se preocupar com os limites de velocidade de um coletor, desgaste de escovas ou cuidados com o campo de excitação foi considerada um grande avanço tecnológico. Use argumentos baseados no texto e em seu raciocínio.
Porque isso permitiu maior flexibilidade e menos manutenção nos processos industriais.
Porque tornou os motores mais lentos e menos eficientes.
Porque aumentou a necessidade de trocar escovas frequentemente.
Porque dificultou o controle de velocidade dos motores.
Por que é importante monitorar constantemente a corrente do campo de excitação em uma máquina de corrente contínua?
Para evitar o fenômeno de disparo por falta de campo, que pode causar destruição do motor.
Para aumentar a velocidade do motor sem limites.
Para garantir que o motor funcione sempre em baixa rotação.
Para reduzir o consumo de energia do motor automaticamente.
Explique como a perda do campo em uma máquina de corrente contínua pode levar à destruição do motor, utilizando o raciocínio sobre torque e velocidade.
A perda do campo faz o motor perder torque e aumentar impulsivamente a velocidade, podendo causar destruição.
A perda do campo faz o motor funcionar normalmente, sem riscos.
A perda do campo faz o motor parar imediatamente, protegendo-o.
A perda do campo aumenta o torque e diminui a velocidade, tornando o motor mais seguro.
Por que aplicar um inversor em modo escalar é considerado a solução mais viável para controle de velocidade em sistemas que operam entre 10% e 150% da velocidade nominal?
Porque oferece melhor desempenho e custo.
Porque é a única opção disponível.
Porque não precisa de energia elétrica.
Porque reduz a velocidade para zero.
Quais são as vantagens do controle de velocidade mantendo o fluxo estatórico (V/f ou Volts/Hertz) ou por observação de escorregamento?
Fácil implementação e presença na maioria dos produtos comercializados.
Aumenta o consumo de energia e é difícil de implementar.
Só pode ser usado em motores antigos.
Exige equipamentos muito caros.
Imagine que você precisa escolher equipamentos para serem controlados por um inversor escalar. Com base nos exemplos apresentados, quais desses equipamentos você escolheria e por quê?
Ventiladores, calandras, bombas e sequencial de motores, pois todos possuem controle de torque constante.
Apenas elevadores, pois precisam de controle preciso de velocidade.
Apenas bombas, pois são as únicas que usam inversor escalar.
Nenhum dos equipamentos, pois o inversor escalar não serve para controle de velocidade.
Você está planejando um sistema que precisa variar a velocidade de uma bomba e de um ventilador. Explique por que um inversor escalar seria uma boa escolha para esse sistema.
Porque o inversor escalar permite controlar a velocidade de equipamentos com torque constante.
Porque o inversor escalar só serve para equipamentos que não mudam de velocidade.
Porque o inversor escalar é usado apenas para iluminação.
Porque o inversor escalar não controla velocidade, apenas liga e desliga.
Explique por que a adoção de realimentação como encoder, resolver e tacogerador pode resultar em um melhor controle do processo em sistemas de controle de velocidade.
Porque esses dispositivos permitem medir e ajustar a velocidade com mais precisão, melhorando o controle do processo.
Porque eles aumentam a potência do motor automaticamente.
Porque eles desligam o sistema em caso de falha.
Porque eles reduzem o consumo de energia sem afetar o controle.
Por que, na maioria das situações, os inversores escalares trabalham com torque absoluto ou quase máximo?
Para garantir que o motor tenha força suficiente em momentos críticos, como na partida.
Para economizar energia durante o funcionamento.
Para evitar o superaquecimento do motor.
Para reduzir o ruído do sistema.
Como os valores de boost de torque podem ser programados nos inversores e qual a importância desse recurso?
Eles podem ser programados para limitar o tempo de sobre-torque, permitindo maior controle e proteção do motor em situações críticas.
Eles são programados para aumentar a velocidade máxima do motor.
Eles servem apenas para desligar o motor automaticamente.
Eles são usados para reduzir o tamanho do motor.
Imagine que você é responsável por escolher um inversor para um sistema com vários motores. Explique por que um inversor escalar seria a melhor escolha se sua aplicação não precisa de variação rápida de aceleração, controle de torque preciso ou torque em velocidade zero. Considere também o custo e a robustez do equipamento em sua resposta.
Porque o inversor escalar é mais barato, robusto e suficiente para aplicações sem exigências de aceleração rápida ou controle preciso de torque.
Porque o inversor escalar é o único que pode controlar vários motores ao mesmo tempo, independentemente das necessidades da aplicação.
Porque o inversor escalar sempre oferece o melhor desempenho, mesmo em aplicações que exigem controle preciso de torque.
Porque o inversor escalar é mais difícil de usar, mas compensa pela sua complexidade.

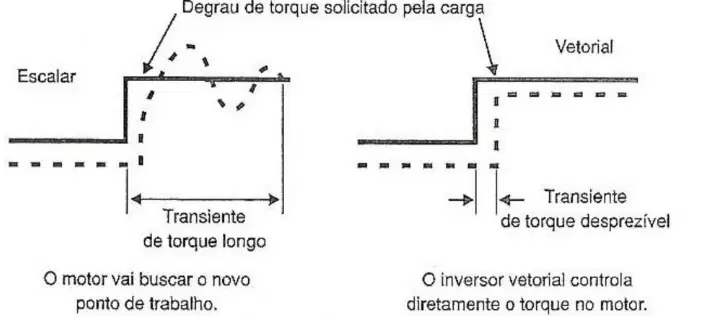

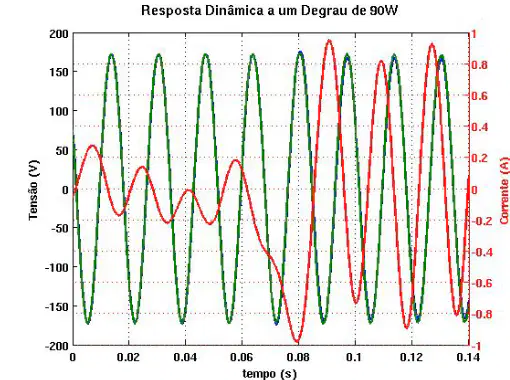

Explique por que os inversores escalares não são recomendados para aplicações que exigem mudanças rápidas de velocidade. Use evidências do texto para justificar sua resposta.
Porque eles apresentam resposta dinâmica lenta e demoram para enfrentar alterações de velocidade.
Porque eles são muito caros para aplicações comuns.
Porque eles utilizam modelos matemáticos complexos.
Porque eles não conseguem controlar a velocidade de rotação nominal.
Planeje uma situação em que o uso de um inversor escalar seria mais adequado do que outros tipos de inversores. Justifique sua escolha com base nas características apresentadas no texto.
Em uma aplicação comum que não necessita de dinâmica elevada, como sistemas com variação de carga.
Em uma fábrica que exige grandes acelerações e frenagens rápidas.
Em um laboratório que precisa de controle matemático preciso dos motores.
Em um sistema que exige resposta dinâmica muito rápida.
Explique por que o controle vetorial de tensão melhora a eficiência do motor em comparação com inversores escalares, considerando o funcionamento em diferentes níveis de conjugado.
Porque trabalha com tensões menores quando o conjugado é menor do que o nominal, otimizando o desempenho do motor.
Porque aumenta a temperatura do motor para melhorar a eficiência.
Porque reduz a velocidade do motor independentemente da carga.
Porque desliga o motor quando o conjugado é baixo.
Analise a importância de manter o escorregamento constante em um controle vetorial de tensão e explique como isso afeta o funcionamento do motor.
Manter o escorregamento constante garante que o motor opere de forma eficiente e estável, compensando variações de carga.
Manter o escorregamento constante faz o motor girar mais rápido do que o normal.
Manter o escorregamento constante reduz a vida útil do motor.
Manter o escorregamento constante aumenta o consumo de energia do motor.
Planeje uma situação em que o controle vetorial de fluxo seja mais vantajoso do que o controle escalar em um motor, justificando sua resposta com base no texto.
Quando é necessário manter o fluxo magnético constante no motor para garantir eficiência e estabilidade.
Quando se deseja aumentar o ruído do motor.
Quando se quer que o motor funcione apenas em alta velocidade.
Quando se pretende desligar o motor frequentemente.
Explique por que o controle vetorial é preferido quando se necessita de um controle maior e em malha fechada em máquinas elétricas.
Porque o controle vetorial permite o uso de encoders, proporcionando maior precisão e controle em malha fechada.
Porque o controle vetorial é mais barato que outros métodos.
Porque o controle vetorial não precisa de sensores.
Porque o controle vetorial só funciona em malha aberta.
Analise por que a precisão de velocidade de até 0,5% torna os equipamentos com tecnologia vetorial mais atraentes para aplicações industriais.
Porque garante maior confiabilidade e desempenho nos processos industriais.
Porque reduz o consumo de energia drasticamente.
Porque elimina a necessidade de manutenção.
Porque permite operar sem qualquer tipo de controle.
Compare as vantagens do controle vetorial sensorless com o controle por inversor escalar no controle de velocidade e torque de máquinas.
O controle vetorial sensorless oferece uma solução mais abrangente e precisa para controle de velocidade e torque, enquanto o inversor escalar é menos eficiente nesses aspectos.
O controle vetorial sensorless é mais caro, mas menos eficiente que o inversor escalar.
O controle vetorial sensorless só funciona em máquinas pequenas.
O inversor escalar é sempre mais preciso que o sensorless.
Explique por que, em muitos casos de retrofitação de máquina, pode não ser viável instalar um sensor de velocidade no eixo do motor. Considere fatores técnicos e econômicos em sua resposta.
Porque o sensor de velocidade é muito barato e fácil de instalar.
Porque o custo de cabos e sistemas para realimentação pode inviabilizar o projeto.
Porque todos os motores já vêm com sensor de velocidade instalado.
Porque não é necessário medir a velocidade em nenhum tipo de motor.
Analise a importância da programação de todos os parâmetros do motor em inversores vetoriais. Por que isso é necessário para o funcionamento correto do sistema?
Porque os inversores vetoriais funcionam sem precisar de parâmetros do motor.
Porque a programação dos parâmetros garante o controle preciso e eficiente do motor.
Porque os parâmetros do motor não influenciam no desempenho do inversor.
Porque a programação é feita apenas para fins estéticos.
Diante dos exemplos vetoriais apresentados (resistências elétricas, indutâncias e correntes nominais do rotor e do estator), elabore uma situação em que a escolha correta desses parâmetros seja fundamental para o sucesso de um projeto de automação industrial.
Quando se deseja apenas decorar o painel de controle.
Quando se precisa garantir a segurança, eficiência e funcionamento adequado do motor.
Quando não há necessidade de controlar o motor.
Quando o projeto não envolve motores elétricos.
Explique por que a performance de um motor é inferior quando não há realimentação de velocidade, utilizando o conceito de sensorless apresentado no texto.
Porque o inversor precisa calcular a velocidade do motor sem medições diretas, o que pode gerar erros e diminuir a performance.
Porque o motor para de funcionar completamente sem realimentação.
Porque o motor fica mais rápido sem realimentação.
Porque a realimentação de velocidade não influencia em nada na performance.
Analise como a programação de todos os parâmetros do motor, como correntes nominais e resistências elétricas, pode influenciar o funcionamento dos inversores vetoriais.
Permite que o inversor controle o motor de forma mais precisa, melhorando o desempenho e a eficiência.
Faz com que o motor funcione apenas em baixa velocidade.
Não tem nenhum efeito sobre o funcionamento do motor.
Faz com que o motor desligue automaticamente.
Explique por que os inversores vetoriais são mais eficientes do que os inversores escalares ao lidar com variações bruscas de carga em um motor. Use evidências do texto para justificar sua resposta.
Porque os inversores vetoriais conseguem impor o torque necessário ao motor de forma precisa e rápida, permitindo uma resposta dinâmica elevada.
Porque os inversores escalares são mais lentos e não conseguem controlar o torque do motor.
Porque os inversores vetoriais desligam o motor em caso de variação de carga.
Porque os inversores escalares aumentam a velocidade do motor automaticamente.
Planeje uma situação em que seria vantajoso utilizar um inversor vetorial em vez de um inversor escalar. Justifique sua escolha com base nas características apresentadas no texto.
Quando é necessário que o motor responda rapidamente a mudanças bruscas de carga, pois o inversor vetorial controla o torque de forma precisa.
Quando o motor opera sempre com a mesma carga, pois o inversor escalar é mais eficiente.
Quando não é importante controlar o torque do motor.
Quando se deseja economizar energia sem se preocupar com a resposta do motor.
Por que é importante avaliar o ciclo de acionamento do motor em relação à sua potência ao escolher um inversor?
Porque quanto maior a potência do motor, menor será o pico de corrente na partida.
Porque quanto maior a potência do motor, maior será o pico de corrente na partida.
Porque a potência do motor não influencia o pico de corrente na partida.
Porque o ciclo de acionamento não tem relação com a potência do motor.
Em qual situação a utilização de um inversor se torna uma boa opção para o acionamento de motores?
Quando o motor é acionado poucas vezes em longos períodos de tempo.
Quando o motor é acionado muitas vezes em um curto espaço de tempo.
Quando o motor nunca é desligado.
Quando o motor só funciona em baixa potência.

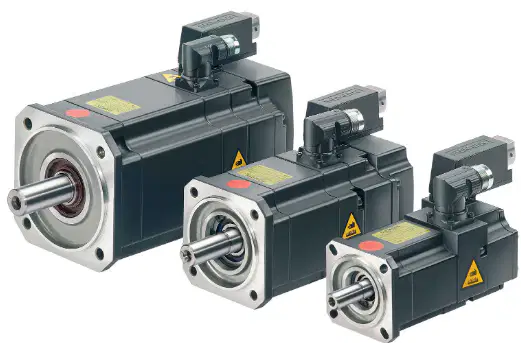

Imagine que você precisa escolher entre um servomotor e um soft-starter (partida suave) para um projeto. O tempo de aceleração e desaceleração do seu conjunto é muito curto e você precisa de respostas rápidas. Qual opção é mais recomendada e por quê?
Utilizar servomotores, pois eles aceleram e desaceleram rapidamente, mesmo com diferentes inércias.
Utilizar soft-starter, pois controla a velocidade com precisão.
Utilizar servomotores, pois eles reduzem o consumo de corrente na partida.
Utilizar soft-starter, pois acelera e desacelera rapidamente qualquer conjunto.
Se o ciclo de acionamento não for elevado e o objetivo for apenas reduzir o consumo de corrente na partida, sem necessidade de controle de velocidade, qual solução é mais indicada e por quê?
Utilizar servomotores, pois eles controlam a velocidade com precisão.
Utilizar soft-starter, pois ele otimiza o consumo de corrente na partida.
Utilizar servomotores, pois eles aceleram rapidamente.
Utilizar soft-starter, pois ele aumenta a velocidade do motor.
Explique por que a utilização de inversores de frequência pode aumentar a eficiência energética em um sistema de bombeamento.
Porque permite regular a velocidade do motor, fazendo com que ele trabalhe menos quando o processo exige menos.
Porque aumenta a quantidade de energia consumida pelo motor.
Porque faz o motor funcionar sempre na velocidade máxima.
Porque diminui a eficiência dos outros componentes do sistema.
Analise os dois sistemas de bombeamento apresentados no material. Qual deles é mais eficiente e por quê?
O sistema com eficiência energética, pois utiliza componentes mais eficientes e consome menos energia.
O sistema convencional, pois utiliza mais energia de entrada.
O sistema convencional, pois tem uma válvula menos eficiente.
O sistema com eficiência energética, pois utiliza uma bomba menos eficiente.
Planeje uma estratégia para tornar um sistema de bombeamento mais eficiente em termos de consumo de energia elétrica, usando as informações do material.
Utilizar inversores de frequência e componentes com maior eficiência, como motores e bombas mais eficientes.
Aumentar a velocidade do motor em todos os momentos.
Utilizar apenas válvulas menos eficientes.
Reduzir a eficiência do acoplamento.
Explique por que os inversores de frequência são compostos por dois módulos (módulo de potência e módulo de controle) e como essa divisão pode ajudar no funcionamento do equipamento.
Porque cada módulo tem uma função específica, facilitando o controle e a conversão de energia.
Porque é mais barato fabricar dois módulos separados.
Porque os módulos de potência não funcionam sozinhos.
Porque o módulo de controle serve apenas para decoração.
Se você fosse projetar um inversor de frequência, como você organizaria os componentes do módulo de potência para garantir que ele funcione corretamente? Justifique sua resposta.
Colocaria a fonte retificadora, depois o barramento CC e, por fim, a seção inversora, pois essa ordem permite a conversão e controle adequados da energia.
Colocaria a seção inversora antes da fonte retificadora para economizar espaço.
Colocaria todos os componentes juntos sem ordem específica.
Não usaria barramento CC, pois não é necessário.
Imagine que você está montando um circuito com uma fonte retificadora. Por que é importante saber se a alimentação será de 220 Vac ou 380 Vac, e como isso pode influenciar o funcionamento do circuito?
Porque diferentes tensões podem exigir componentes diferentes e afetar a segurança e o desempenho do circuito.
Porque a cor dos fios muda dependendo da tensão.
Porque a fonte retificadora só funciona com 110 Vac.
Porque a alimentação não influencia em nada o funcionamento do circuito.
Observe o gráfico das três fases (R, S, T) de corrente elétrica. Como você explicaria a importância de cada fase estar em momentos diferentes (defasadas) para o funcionamento de um sistema de alimentação trifásica?
As fases defasadas garantem fornecimento contínuo e equilibrado de energia, evitando quedas e sobrecargas.
As fases defasadas servem apenas para deixar o gráfico mais bonito.
As fases defasadas fazem com que a energia acabe mais rápido.
As fases defasadas não têm nenhuma utilidade prática.
Explique por que, após passar pelos diodos, a corrente elétrica no barramento CC deixa de ter uma parte negativa e passa a ser contínua. Use a figura apresentada para justificar sua resposta.
Porque os diodos deixam passar apenas a parte positiva da corrente, eliminando a parte negativa e tornando a corrente contínua.
Porque os diodos aumentam a tensão da corrente, tornando-a mais forte.
Porque os diodos transformam a corrente em alternada novamente.
Porque os diodos fazem a corrente mudar de direção várias vezes.
Explique por que é importante utilizar um capacitor na saída do barramento CC em um módulo de potência, considerando o efeito que ele tem sobre a corrente elétrica. Use evidências do texto para justificar sua resposta.
Porque o capacitor ajuda a suavizar a variação da corrente elétrica no barramento CC, tornando o sistema mais estável.
Porque o capacitor aumenta a tensão do barramento CC, tornando o sistema mais perigoso.
Porque o capacitor diminui a potência do módulo, tornando-o menos eficiente.
Porque o capacitor serve apenas para armazenar energia, sem afetar a corrente elétrica.
Explique por que o controle PWM é importante na seção inversora para a conversão de tensão CC em tensão trifásica CA. Use evidências do texto para justificar sua resposta.
Porque o PWM permite acionar os IGBTs várias vezes por ciclo, controlando a forma da onda de saída.
Porque o PWM serve apenas para economizar energia.
Porque o PWM transforma a tensão CC em corrente contínua.
Porque o PWM impede que os IGBTs sejam acionados.
Analise o ciclo da onda senoidal apresentado na figura. Por que é importante que o ciclo seja de 360 graus e se repita infinitamente na conversão de energia?
Porque garante que a energia alternada seja contínua e estável para o funcionamento dos equipamentos.
Porque faz a energia parar após um ciclo.
Porque diminui a tensão para zero.
Porque impede o funcionamento dos IGBTs.
Se você deseja obter uma frequência de 5 Hz na saída do inversor, qual é o raciocínio necessário para calcular quantos segundos por grau (seg/grau) serão necessários?
Multiplicar 0,0027 seg/grau por cinco.
Dividir 0,0027 seg/grau por cinco.
Somar 0,0027 seg/grau com cinco.
Subtrair cinco de 0,0027 seg/grau.
Por que é importante considerar que cinco Hz significam cinco ciclos de 360 graus em um segundo ao calcular a frequência de saída de um inversor?
Porque cada Hz representa apenas um ciclo de 180 graus.
Porque cinco Hz representam cinco ciclos completos de 360 graus em um segundo.
Porque cinco Hz não têm relação com ciclos de 360 graus.
Porque cinco Hz representam dez ciclos de 360 graus em um segundo.
Se um motor está configurado para uma velocidade de saída de 10 Hz, como você pode calcular quantos segundos por grau (seg/grau) ele terá?
Multiplicando 0,0027 seg/grau por dez.
Dividindo 0,0027 seg/grau por dez.
Somando 0,0027 seg/grau com dez.
Subtraindo dez de 0,0027 seg/grau.
Explique por que o valor de 0,00055 seg/grau é importante para o funcionamento do IGBT e como ele influencia o ciclo de 360 graus.
Porque determina o tempo máximo que o IGBT pode ficar acionado em cada grau, controlando o ciclo de 360 graus.
Porque indica a quantidade de energia consumida pelo IGBT em cada ciclo.
Porque mostra quantos graus o IGBT pode girar por segundo.
Porque define a voltagem máxima suportada pelo IGBT.
Se o valor do grau chega a 360 e depois é incrementado para 361, o que acontece com o valor do grau e por quê?
O valor é zerado novamente e o ciclo recomeça, para manter o controle do ciclo.
O valor continua aumentando indefinidamente.
O valor diminui até chegar a zero.
O valor é multiplicado por dois.
Por que o valor de 0,00055 seg/grau é multiplicado pelo módulo seno do ângulo considerado no momento?
Para ajustar o tempo de acionamento do IGBT de acordo com o ângulo, garantindo precisão no controle.
Para aumentar a velocidade do ciclo.
Para diminuir o consumo de energia do IGBT.
Para mudar a direção do movimento do IGBT.
