WorksheetsPAS Desain Pemodelan Bangunan
Total questions: 30
Worksheet time: 28mins
Di bawah ini merupakan hal yang harus terkandung dalam prosedur kerja adalah......
Tujuan dan ruang lingkup aktivitas
Pencatatan & evaluasi terhadap kegiatan
Siapa yang melaksanakan & apa yang harus dikerjakan
Material, perlengkapan & dokumen yang digunakan
Benar semua
Gambar final dari bangunan gedung yang sudah selesai dilaksanakan disebut......
Design drawing
Shop drawing
As-built drawing
Gambar sementara
Gambar spesifikasi
Berikut yang berhubungan dengan gambar potongan:
1) Sistem struktur dan elemennya
2) Konstruksi antar elemen sistem struktur
3) Memperjelas perabot pada setiap ruang
4) Bahan bangunan
5) Memperjelas desain eksterior
Dari pilihan nomor di atas, yang merupakan tujuan dari gambar potongan yang tepat adalah......
1) dan 2)
1) dan 3)
2) dan 3)
3) dan 5)
4) dan 5)
Apabila ingin menggandakan (mengcopy) folder maka langkah yang harus dilakukan adalah......
Klik foldernya → Klik menu file → Copy→ Paste
Klik foldernya → Tekan Klak → Copy→ Paste
Klik foldernya → Tekan Klak → Cut→ Paste
Klik foldernya → Tekan Klak → Rename
Klik foldernya → Tekan Klak → Delete
Panah A menunjukkan gambar Tiang pada kusen puntu. Fungsi dari Tiang adalah......
Untuk memperkokoh kedudukan dan ikatan kusen dengan tembok bagian atas
Sebagai rangka atau penopang kaku untuk daun pintu
Untuk menahan gerakan kusen ke depan atau ke belakang
Untuk menahan gerakan tiang ke segala arah, dan melindungi tiang kayu terhadap resapan air dari lantai
Tempat menempel daun pintu pada kusen, berfungsi juga sebagai penutup celah
Dari beberapa perintah menggambar dengan AutoCad yang merupakan garis menyatu adalah perintah......
Line dan Rectang
Polyline dan Multiline
Polyline dan Trim
Rectang dan Trim
Multiline dan Arc
Perhatikan urutan pembuatan layer di bawah ini!
1) Klik ikon layer
2) Ketik nama layer
3) Enter
4) Klik new
Untuk membuat layer langkah tepat yang harus digunakan adalah......
1 – 2 – 3 – 4
1 – 4 – 2 – 3
4 – 3 – 1 – 2
1 – 2 – 4 – 3
1 – 3 – 4 – 2
Gambar diatas ini menunjukkan simbol......
Titik lampu isyarat
Titik lampu
Lampu TL
Saluran hantaran
Ground
Ukuran kertas untuk Kertas gambar A4 adalah......
297 x 420 mm
210 x 297 mm
840 x 600 mm
420 x 320 mm
Semua jawaban salah
Perintah untuk membuat tulisan pada AutoCad adalah
Text
Multitext
Font
Multiline Text
Text Fornatting
Dalam sebuah gambar denah terdapat keterangan – keterangan di bawah ini kecuali......
Elevasi bangunan
Dimensi
Skala
Fungsi ruang
Detail pintu/jendela
Pembesaran skala gambar bagian elemen ruang atau konstruksi dengan tujuan menginformasikan secara jelas ide rancangan......
Gambar situasi
Gambar denah
Gambar tampak
Gambar potongan
Gambar detail
Sebelum kita menggambar teknik terlebih dahulu kita harus pahami betul ketentuan – ketentuan teknis dalam menggambar teknik karena produk gambar teknik itu harus memiliki sifat, kecuali......
Terukur dengan skala
Komunikatif dan mudah dimengerti
Efektif atau tepat guna
Cermat
Estetika atau indah
Jenis pondasi umum yang digunakan pada bangunan bertingkat tinggi dan dimodelkan dalam pemodelan informasi bangunan......
Pondasi batu kali
Pondasi tapak
Pondasi sumuran
Pondasi tiang pancang
Pondasi cakar ayam
Jenis pondasi yang biasanya digunakan pada tanah keras dan cocok untuk bangunan ringan adalah......
Pondasi tiang pancang
Pondasi rakit
Pondasi tapak
Pondasi sumuran
Pondasi cakar ayam

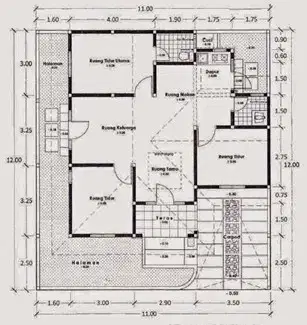

Dalam gambar denah tersebut, tampak sebuah dinding luar yang terdapat simbol pintu berukuran 90cm. Apa fungsi dari arah bukaan pintu yang sesuai dengan informasi dibawah ini?
Informasi dari arah pintu adalah untuk memastikan pintu tidak bertabrakan dengan daun jendela yang berdekatan
Arah daun pintu memiliki fungsi sebagai informasi akses masuk dan keluar ruangan tanpa memperhatikan arah sirkulasi pengguna
Fungsi dari arah pintu adalah untuk esterika agar tampilan ruangan lebih menarik
Dengan menyesuaikan arah bukan pintu kita akan mendapatkan sirkulasi ruang yang baik dan juga keselamatan dari penghuni rumah
Arah bukaan dibuat secara bebas karena tidak memiliki pengaruh besar terhadap fungsi dari ruangan
Saat menggambar rumah untuk klien, kamar tidur utama diletakkan di bagian belakang bangunan dan tidak berdekatan langsung dengan teras maupun ruang tamu. Apa alasan yang paling utama dalam menempatkan kamar tidur utama di bagian belakang?
Kamar tidur utama sebaiknya memiliki bukaan yang menghadap ke taman depan agar mendapatkan pencahayaan alami yang maksimal setiap pagi hari
Kamar tidur utama harus dekat dengan ruang tamu agar mudah di akses oleh tamu yang menginap di rumah
Penempatan kamar tidur utama di bagian belakang memberikan perlindungan dari kebisingan luar dan menjaga ruang tidur utama sebagai area paling privat dalam rumah
Kamar tidur biasanya memiliki ukurang paling besar sehingga cocok diletakkan di ruang belakang
Karena akses kamar tidur utama sebaiknya melalui dapur untuk mempermudah aktivitas harian
Seorang teknisi bangunan mengevaluasi rumah berdasarkan prinsip rumah sehat. Ia melihat bahwa beberapa ruang di sisi kiri rumah memiliki jendela yang langsung menghadap halaman luar, seperti ruang tidurr dan ruang keluarga. Berdasarkan hal tersebut apa tujuan utama dari penempatan halaman di sisi kiri dan belakang rumah?
Untuk menyediakan ruang kosong di sekitar rumah yang dapat digunakan sebagai area servis seperti jemuran dan Gudang
Untuk menciptakan keseimbangan visual antara area terbangun dan area terbuka agar rumah terlihat estetis dari luar
Untuk memungkinkan masuknya cahaya matahari dan udara segar ke dalam ruang-ruang utama, sehingga meningkatkan kenyamanan termal dan kualitas udara dalam rumah
Untuk memberikan akses langsung ke taman dari ruang tamu sehingga tamu dapat menikmati udara luar
Untuk memenuhi syarat minimal lahan terbuka yang ada di dalam perizinan bangunan tanpa mempertimbangkan fungsi ruang
Perhatikan urutan pekerjaan dibawah ini!
1) Pekerjaan Pemasangan Rangka Atap
2) Pekerjaan Pondasi Batu Kali
3) Pekerjaan Dinding
4) Pekerjaan Sloof
Pada sebuah komplek perumahan akan dibuat bangunan baru, tahapan seperti apa yang harus dilakukan oleh pekerja agar sesuai dengan prosedur yang berlaku?
4 – 3 – 1 – 2
2 – 3 – 4 – 1
2 – 4 – 3 – 1
1 – 2 – 3 – 4
4 – 3 – 2 – 1
Pada sebuah bangunan terdapat komponen sloof, pondasi batu kali, dan dinding bata, apa peran utama dari sloof yang berada tepat di atas pondasi?
Sloof memiliki fungsi utama untuk meneruskan beban dinding ke kolom lalu pondasi serta mengikat struktur bawah agar tahan terhadap pergeseran
Sloof hanya berperan sebagai elemen estetika agar bangunan terlihat rata dan sejajar dengan garis lantai di seluruh ruangan
Sloof menggantikan fungsi pondasi pada bangunan sederhana, sehingga kehadiran pondasi batu kali bersifat opsional
Sloof adalah tempat pemasangan utilitas utama seperti kabel dan pipa, sehingga memerlukan elevasi yang tetap dari lantai
Sloof berguna untuk mempercepat waktu pengecoran karena dapat dilakukan bersamaan dengan pelat lantai atas
Jika Anda adalah seorang teknisi bangunan yang diminta untuk menjelaskan aliran proses pembuatan gambar dari awal hingga akhir proyek kepada siswa magang, bagaimana Anda menjelaskan urutan dan fungsinya dengan benar?
Shop Drawing → DED → Gambar Perencanaan → As-Built Drawing
Gambar Perencanaan → DED → Shop Drawing → As-Built Drawing
As-Built Drawing → Gambar Perencanaan → Shop Drawing → DED
DED → Shop Drawing → Gambar Perencanaan → As-Built Drawing
Gambar Perencanaan → Shop Drawing → DED → As-Built Drawing
Dalam gambar kerja denah dan tampak, Anda menemukan bahwa pada denah terdapat pintu berdaun ganda, sedangkan pada gambar tampak hanya terlihat satu daun pintu. Bagaimana Anda menangani situasi ini?
Menggunakan gambar tampak sebagai acuan karena lebih terlihat secara visual
Menganggap gambar denah lebih akurat karena menyatakan fungsi ruang
Mengidentifikasi perbedaan kedua gambar dan berkonsultasi dengan perencana sebelum melanjutkan pekerjaan
Meminta tukang memilih sendiri jenis pintu yang lebih mudah dipasang
Memasang pintu sesuai ukuran
Untuk mendapatkan hasil gambar sesuai dengan rancangan, maka cara menggambar tampak adalah......
Diukur
Di copy dari denah
Ditarik garis bantu dari denah dan potongan
Dibuat mal denah
Sembarang
Dibawah ini adalah simbol dari......
Tanah Galian
Tanah Urug
Beton
Pasir
Beton bertulang
Gambar berikut ini merupakan gambar......
Rangka atap kayu
Rangka atap beton
Rangka atap baja ringan
Rangka atap baja
Rangka atap alumunium
Apa fungsi dari hatch? Jelaskan!
Apa yang kalian ketahui tentang fungsi gambar denah?
Sebutkan tahap – tahap dalam menggambar tampak!
Dalam membuat gambar kerja dengan menggunakan program AutoCad, apakah fungsi dari perintah Group? Jelaskan!
Jelaskan yang kalian ketahui tentang fungsi dari gambar potongan!
