WorksheetsPAS GENAP 2025 KLS XI TKR Mapel PSPTKR
Total questions: 30
Worksheet time: 1hrs 28mins
Name
Class
Date
1.
Komponen utama dalam sistem kopling yang berfungsi menekan plat kopling ke flywheel adalah …
a)
Release bearing
b)
Clutch cover
c)
Pressure plate
d)
Clutch pedal
e)
Master silinder
2.
Kopling merupakan salah satu dari bagian sistem pemindah tenaga adapun kopling terdapat di.......
a)
Di antara mesin dan poros propeler
b)
Di antara mesin dengan differential
c)
Di antara mesin dengan transmisi
d)
Diantara transmisi dengan differential
e)
Diantara differential dengan tranmisi
3.
Perhatikan gambar berikut
Apabila terjadi kerusakan pada komponen yang ditunjukkan pada gambar no 2 maka yang terjadi adalah........
a)
Tenaga akan berkurang
b)
Masuk gigi semakin mudah tetapi mobil tidak dapat jalan
c)
Mesin tidak dapat hidup
d)
Susah masuk gigi
e)
Bahan bakar akan boros
4.
Gambar dibawah ini menunjukkan...........
a)
Pemeriksaan keausan piringan kopling
b)
Pengukuran kerataan pelat kopling
c)
Pengukuran kedalaman paku keling pada pelat kopling
d)
Pengukuran keausan pegas torsi
e)
Pemeriksaan pegas diafragma

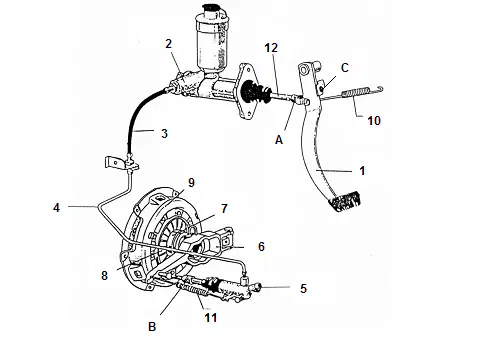

5.
Perhatikan gambar di bawah ini
Untuk membuang udara dari sistem penggerak kopling dapat dilakukan dengan melonggarkan nipel pembuangan udara . Nipel tersebut ditunjukkan pada gambar no......
a)
No 2
b)
No 3
c)
No 4
d)
No 5
e)
No 6
6.
Saat mesin hidup pedal kopling ditekan timbul suara berisik di sekitar kopling, setelah pedal dilepas suara tersebut hilang, maka dapat disimpulkan penyebabnya adalah........
a)
Release bearing atau pilot bearing mengalami kerusakan
b)
Pegas diafragma aus
c)
Pelat kopling aus
d)
Input shaft bearing aus
e)
Pressure plate aus
7.
Salah satu tanda plat kopling aus adalah …
a)
Suara mesin kasar
b)
Konsumsi bahan bakar meningkat
c)
Kopling terasa keras
d)
Tenaga mesin tidak tersalurkan dengan baik sedangkan suara mesin meraung
e)
Roda depan tidak mau berputar
8.
Perhatikan gambar berikut
Apabila poros input berbutar maka yang terjadi adalah.....
a)
Putaran poros input berlawanan dengan putaran poros output
b)
Jumlah putaran poros input lebih kecil daripada putaran poros output
c)
Arah putaran gigi A sama dengan arah putaran gigi C
d)
Arah putaran gigi B berlawanan dengan arah putaran gigi C
e)
Jumlah putaran gigi B sama dengan jumpah putaran gigi C
9.
Perhatikan pernyataan di bawah ini
1. Jumlah putaran gigi A lebih besar dari putaran gigi D
2. Arah putaran gigi A sama dengan arah putaran gigi D
3. Momen torsi yang dihasilkan poros input terhadap poros output kecil
4. Momen torsi yang dihasilkan poros input terhadap poros output besar
5. Arah putaran gigi A sama dengan arah putaran gigi C dan arah putaran gigi B sama dengan gigi D
Pernyataan yang sesuai dengan gambar di bawah ini ialah ........
a)
1, 2, 5
b)
1, 2, 4
c)
3, 4, 5
d)
2, 3, 5
e)
1, 3, 4
10.
Jika jumlah gigi A=15 buah ; gigi B=25 buah; gigi C= 12 buah dan gigi D=36 buah maka gear ratio dari perkaitan gigi tersebut adalah........
a)
3,5
b)
4
c)
4,5
d)
5
e)
5,5
11.
Gear ratio pada transmisi manual digunakan untuk...
a)
Menurunkan daya
b)
Menambah konsumsi bahan bakar
c)
Menyesuaikan torsi dan kecepatan kendaraan
d)
Menghentikan kendaraan
e)
Menyalakan lampu indikator

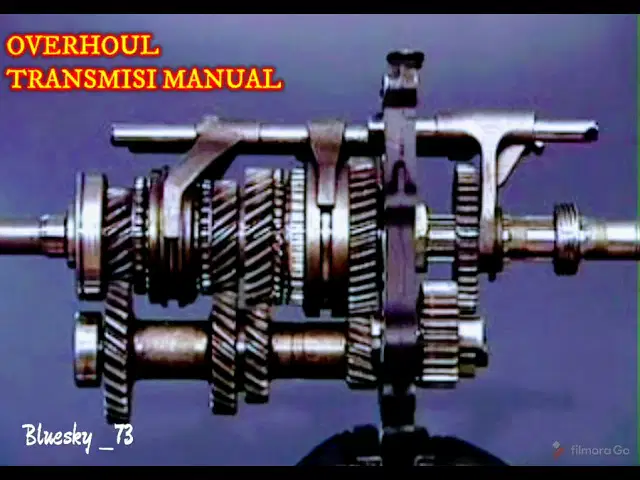

12.
Berapa speed kah transmisi yang ditunjukkan gambar di bawah ini.....?
a)
3 speed
b)
4 speed
c)
5 speed
d)
4 speed dengan overdrive
e)
5 speed dengan overdrive
13.
Apa yang terjadi jika propeller shaft mengalami kerusakan atau bengkok?
a)
Mobil menjadi lebih cepat.
b)
Mobil akan bergetar terutama saat kecepatan tinggi
c)
Mobil menjadi lebih bertenaga.
d)
Mobil tidak bisa berjalan.
e)
Mobil tidak mengalami masalah.
14.
Gambar di bawah ini sedang memperlihatkan..........
a)
Perbaikan propeller shaft
b)
Penggantian universal joint
c)
Pemeriksaan kebengkokan/run out propeller shaft
d)
Pengepresan propeller shaft
e)
Pengujian propeller shaft
15.
Gambar di bawah ini sedang memperlihatkan..........
a)
Perbaikan propeller shaft
b)
Penggantian universal joint
c)
Pemeriksaan kebengkokan/run out propeller shaft
d)
Pemeriksaan universal joint
e)
Pengujian propeller shaft
16.
Perhatikan daftar komponen berikut
1. Drive pinion
2. Synchronizer ring
3. Universal joint
4. Ring gear
5. Side gear
6. Output shaft
Komponen utama dari sistem diferensial adalah...
a)
1, 2, 3
b)
1, 3, 4
c)
2, 4, 6
d)
1, 4, 5
e)
3, 4, 5
17.
Komponen yang menghubungkan poros propeller dengan diferensial adalah...
a)
Final gear
b)
Axle shaft
c)
Drive pinion
d)
Clutch cover
e)
Output shaft
18.
Tanda diferensial mengalami kerusakan adalah...
a)
Suara ketukan saat idle
b)
Mobil cenderung berbelok
c)
Bunyi mendengung saat mobil melaju
d)
Lampu check engine menyala
e)
RPM naik drastis saat netral
19.
Minyak pelumas diferensial umumnya memiliki viskositas...
a)
5W-30
b)
Automatic Transmission Fluid (ATF)
c)
SAE 80W-90
d)
DOT 3
e)
SAE 10W
20.
Pemeriksaan backlash (celah gigi) pada gear diferensial menggunakan...
a)
Dial indicator
b)
Ohm meter
c)
Caliper
d)
Feeler gauge
e)
Micrometer
21.
Pada differential komponen yang berfungsi untuk memungkinkan roda kiri dan kanan berputar dengan kecepatan yang berbeda saat kendaraan berbelok adalah........
a)
Drive pinion
b)
Ring gear
c)
Gigi satelit
d)
Drive flange (flens penggerak)
e)
Gear box
22.
Komponen utama dalam sistem rem cakram adalah...
a)
Tromol, kampas rem, dan pegas pengembali
b)
Cakram, kampas rem, dan kaliper
c)
Silinder roda, kampas rem, dan tromol
d)
Master silinder, tromol, dan drum
e)
Booster rem, kampas rem, dan pedal
23.
Gambar di bawah sedang memperlihatkan......
a)
Melepas pad rem
b)
Mengukur kerataan pad rem
c)
Mengukur ketebalan pad rem
d)
Memperbaiki pad rem
e)
Membersihkan pad rem
24.
Gambar di bawah sedang memperlihatkan pekerjaan......
a)
Menginjak pedal rem
b)
Membuka roda
c)
Membuang angin dari sistem rem
d)
Mengetes pedal rem
e)
Memeriksa booster rem
25.
Apabila terdapat udara pada sistem rem maka tanda-tandanya adalah........
a)
Pedal rem keras saat ditekan
b)
Pedal rem harus ditekan berulang-ulang baru tinggi
c)
Pedal rem sama sekali kosong walaupun ditekan berulang-ulang
d)
Pedal rem tetap bekerja seperti biasa
e)
Rem akan menggesek walau tidak ditekan
26.
Komponen yang berfungsi memperkuat tekanan pedal rem menggunakan kevakuman adalah...
a)
Kaliper
b)
Silinder roda
c)
Booster rem
d)
Cakram
e)
Kampas rem
27.
Jika rem terasa keras saat diinjak, kemungkinan kerusakan terletak pada...
a)
Kampas rem habis
b)
Booster rem rusak
c)
Minyak rem bocor
d)
Kaliper aus
e)
Tromol pecah
28.
Tanda shock absorber sudah aus adalah...
a)
Ban lebih awet
b)
Mobil lebih irit bahan bakar
c)
Mobil memantul berlebihan setelah melewati polisi ur
d)
Kendaraan lebih stabil
e)
Setir lebih ringan
29.
Komponen utama sistem suspensi yang berfungsi untuk menyerap guncangan adalah...
a)
Pegas daun
b)
Shock absorber
c)
Ball joint
d)
Tie rod
e)
Control arm
30.
Komponen suspensi yang menghubungkan roda dengan kerangka kendaraan dan memungkinkan roda dapat bergerak naik turun adalah...
a)
Axle
b)
Control arm / suspension arm
c)
Knuckle
d)
Sway bar
e)
Camber
