UAS Measurement 2024/2025

Total questions: 50

Worksheet time: 2hrs 0mins

Name
Class
Date
1.

jelaskan pengertian mengukur

a)

Proses membandingkan alat ukur

b)

Proses membandingkan satuan

c)

proses membandingkan suatu benda dengan benda yang terstandar

d)

proses membandingkan suatu benda dengan benda yang tidak terstandar

2.

Nilai skala utama pada pengukuran tersebut adalah ...

a)

1 mm

b)

1 inchi

c)

16 mm

d)

16 inchi

3.

berapakah hasil pengukurannya ...

a)

10,65 mm

b)

5,65 mm

c)

1,65 mm

d)

semua salah

4.

berapakah hasil pengukuran tersebut ...

a)

15/32 "

b)

11/32 "

c)

7/128 "

d)

4/128 "

5.

Seorang siswa mendapat tugas untuk mengukur tebal sebuah buku cetak yang dimilikinya dengan menggunakan sebuah jangka sorong manual dan didapatkan hasil seperti pada gambar. Apabila dilihat pada digambar , maka, telah diketahui bahwa ketebalan pada buku cetak yang dimilikinya ialah sebesar … mm

a)

28,5 mm

b)

27,6 mm

c)

30,9 mm

d)

27,9 mm

6.

Bagian micrometer yang ditunjukkan oleh huruf J pada gambar di atas adalah....

a)

Rachet

b)

Spindle

c)

Anvil

d)

Sleeve

e)

Thimble

7.

Hasil pengukuran micrometer dengan ketelitian 0,01 mm yang ditunjukkan oleh gambar berikut adalah….

a)

5,20 mm

b)

6,20 mm

c)

6,21 mm

d)

7,20 mm

e)

7,21 mm

8.

Suatu ilmu untuk melakukan pengukuran karakteristik geometris dari suatu hasil atau bagian mesin dengan alat dan cara yang tepat merupakan pengertian dari ...

a)

Meteorologi

b)

Metrologi

c)

Geologi

d)

GeoFisika

9.

Nilai yang sama dengan sembilan milimeter (9mm) adalah....

a)

90 cm

b)

9 cm

c)

0,9 cm

d)

0,09 cm

e)

0,009 cm

10.

Apa yang dimaksud pengukuran dengan kaliber batas?

a)

Pengukuran dengan menggunakan alat ukur yang mana hasil pengukuran dapat dibaca langsung pada skala yang telah dikalibrasi yang terdapat pada alat ukur tersebut

b)

Pengukuran yang tidak menentukan ukuran suatu dimensi dengan pasti, melainkan hanya menunjukkan apakah dimensi tersebut terletak di dalam atau diluar toleransi ukuran

c)

Pengukuran yang dilakukan dengan memakai alat ukur- alat ukur dari jenis pembanding standar dan pembantu

d)

Pengukuran yang dilakuakn tidak dapat dibaca secara langsung hasil pengukuran tersebut

e)

Pengukuran yang dilakukan dengan bantuan alat bantu

11.

Berikut ini merupakan bahan yang digunakan untuk melindungi alat ukur untuk memperlambat proses korosif yaitu...

a)

Vaseline

b)

Hand Body

c)

Body Cream

d)

Nivea

12.

Untuk mengembalikan kembali keadaan alat ukur agar memperoleh pengukuran yang tepat adalah merupakan….

a)

keselamatan kerja

b)

prosedur kalibrasi

c)

perawatan alat ukur

d)

prosedur pengukur

e)

disiplin kerja

13.

Dibawah ini yang merupakan alat ukur mekanik, kecuali...

a)

a. Penggaris Baja

b)

b. Timing light

c)

c. Vernier caliper

d)

d. Depth gauge

e)

e. Dial indikator

14.

No 1, 2, 3, 4, dan 5 merupakan bagian dari vernier caliper yang diberi nama...

a)

a. rahang luar (1), tangkai kedalaman (2), skala utama (3), skala nonius (4), dan rahang dalam (5)

b)

b. rahang dalam (1) rahang luar (2), skala nonius (3), skala utama (4), dan rahang dalam (5)

c)

c. skala utama (1), skala nonius (2), rahang dalam (3), tangkai kedalaman (4), dan rahang luar (5)

d)

d. rahang luar (1), rahang dalam (2), tangkai kedalaman (3), skala utama (4), skala nonius (5)

e)

rahang dalam (1), rahang luar (2), tangkai kedalaman (3), skala utama (4), skala nonius (5)

15.

Berapakah ukuran yang di tampilkan pada Dial indicator berikut ...

a)

2,01

b)

2,02

c)

4,02

d)

4,20

16.

Gambar tersebut merupakan alat ukur...

a)

Protactor

b)

Bevel Protactor

c)

Limit Gauge

d)

Height Gauge

17.

Ukuran yang ditunjukkan oleh alat ukur bevel protactor tesebut menunjukkan ukuran...

a)

34,15 derajat

b)

34, 25 derajat

c)

28,15 derajat

d)

28,25 derajat

18.

·       1. Besar benda yang akan diukur

·       2. Kondisi (fisik) benda yang akan diukur

·       3. Posisi benda yang akan diukur

  1. 4. Warna benda kerja

·       5. Tingkat ketelitian yang direncanakan

  1. 6. Efesien, dan sebagainya

  2. Berikut ini merupakan hal-hal yang mempengaruhi penggunaan alat ukur, diantaranya ...

a)

1,2 dan 3

b)

2, 3 dan 4

c)

3, 4 dan 5

d)

4, 5 dan 6

19.

Berapakah angka yang ditunjukkan pada Dial Heigt Gauge berikut apabila pengukuran dilakukan dari atas ke bawah ...

a)

34, 73

b)

35, 73

c)

21,27

d)

22,27

20.
Gambar di bawah ini adalah height gage type ... .
a)
Vernier
b)
Digital
c)
Manual
d)
Dial Counter
e)
Otomatis
21.
Pada gambar berikut yang disebut dengan adjuster lock skala adalah ... .
a)
4
b)
1
c)
2
d)
3
e)
5
22.

nama alat ukur standard berikut ini adalah ...

a)

length bar

b)

Pin gauge

c)

Block gauge

d)

cylinder height

23.
Bagian yang digunakan untuk melakukan titik 0 yang bersentuhan dengan meja ukur pada alat ukur vernier height gage adalah ... .
a)
Scriber
b)
Dial Indicator
c)
Skala Utama
d)
Skala Nonius
24.

Berikut ini merupakan alat yang digunakan pada saat pengukuran dilaksanakan yaitu ...

a)
Granite Surface Plate
b)
Surfboard
c)
Table
d)
measuring table
25.

alat yang digunakan agar posisi dial indicator dapat dengan mudah disesuaikan posisinya yaitu...

a)

Magnetic Stand

b)

Pupitas

c)

Scriber

d)

Water pass

26.

alat yang digunakan agar posisi dial indicator dapat dengan mudah disesuaikan posisinya yaitu...

a)

Magnetic Stand

b)

Pupitas

c)

Scriber

d)

Water pass

27.

Alata ukur standard berikut ini merupakan ...

a)

Block Gauge

b)
Leggos
c)
Blocks
d)
Building blocks
28.

Berikut ini merupakan alat ukur pembanding yaitu

a)
Snap Gauge
b)
Pin Gauge
c)
Ring Gauge
d)
Doohickey Block
29.
a)
Thread Gauge
b)
 Thread Go/No-Go Gauge
c)
Thread Screw Gauge
d)
Go Thread Gauge
30.
a)
Radius Gauges
b)
Telescoping Gauge
c)
Pitch Gauge
d)
Helicopter
31.

Dial indicator digunakan untuk mengukur/ memeriksa kerataan, kesejajaran, kebundaran, kehalusan, kebengkokan, dan kelurusan suatu benda kerja.

Di bawah ini pernyataan yang benar tentang dial indicator adalah ...

a)

penyangga alat memudahkan dial indicator tegak lurus

b)

jarum pendek akan bergerak 1 strip jika jarum panjang berputar 180o

c)

jumlah skala yang dilewati jarum besar ada 1000 strip

d)

memiliki ketelitian 0.01 mm

e)

sensor button pada dial indicator tidak peka terhadap gerakan

32.

Pada gambar tersebut merupakan alat ukur pembanding ....

a)

Right angle ruler

b)

Metal ruler

c)

Level Ruler

d)

Geometric ruler

33.

alat ukut berikut ini adalah ...

a)

Digital micrometer

b)

Screw gauge

c)

Pupitas

d)

Dial Indicator

34.

Apa yang ditunjukkan oleh jarum panjang pada pengukur dial?

a)

Ukuran objek yang diukur

b)

Nilai yang diukur pada skala

c)

Jumlah rotasi yang dilakukan oleh penunjuk pendek

d)

Arah pergerakan penunjuk pendek

35.

Bagaimana posisi dial gauge harus ditempatkan terhadap objek yang diukur?

a)

Dial gauge harus ditempatkan sedikit di atas permukaan objek

b)

Dial gauge harus ditempatkan pada jarak dari permukaan objek

c)

Ujung dial gauge harus langsung kontak dengan permukaan objek

d)

Dial gauge harus ditempatkan sedikit di bawah permukaan objek

36.

Apa fungsi dari alat ukur dial gauge?

a)

Untuk mengukur berat suatu objek

b)

Untuk mengukur dan memeriksa kelurusan atau keselarasan suatu permukaan

c)

Untuk mengukur suhu suatu material

d)

Untuk mengukur diameter suatu objek silindris

37.

Apa tujuan dari magnetic base dalam menggunakan pengukur dial?

a)

Untuk menghasilkan medan magnet untuk pengukuran yang akurat

b)

Untuk menyediakan permukaan yang stabil bagi pengukur dial

c)

Untuk melindungi pengukur dial dari kerusakan eksternal

d)

Untuk menahan indikator dial dan menyesuaikan tinggi, rendah, dan kemiringan objek yang diukur

38.

Alat ukur yang tidak menampilkan besar pengukuran, tetapi hanya membantu dalam melaksanakan pengukuran disebut ….

a)

Alat ukur langsung

b)

Alat ukur pembanding

c)

Alat ukur standar

d)

Alat ukur bantu

39.

Contoh alat ukur pembanding yaitu ….

a)

Dial indicator

b)

Busur derajat

c)

Mistar baja

d)

Caliper

40.

Apabila dilakukan pengukuran dari bawah ke atas, maka ukuran yang ditampilkan pada dial heigt gauge tersebut adalah ....

a)

19,96

b)

20,96

c)

35,04

d)

34,04

41.

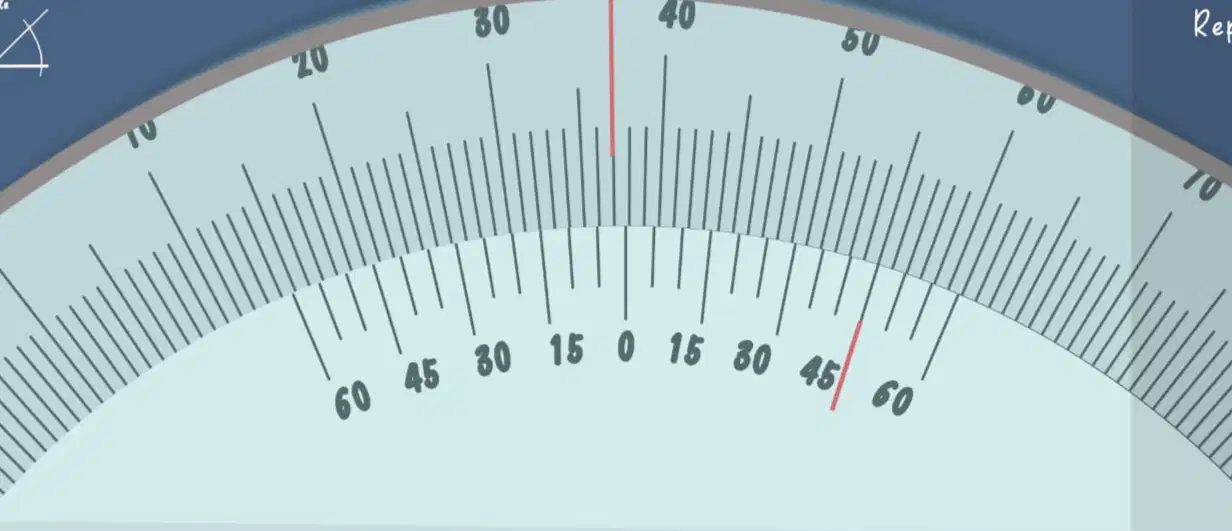

Berapakah ukuran yang di tunjukkan oleh bevel protactor berikut .....

a)

37⁰ 45'

b)

43⁰45'

c)

143⁰45'

d)

137⁰45'

42.

Berapakah hasil pengukuran dial indikator disamping?

a)

0.84 mm

b)

1.84 mm

c)

84.5 mm

d)

80 mm

e)

85 mm

43.

Gambar di atas ini merupakan tahapan pengukuran menggunakan dial indicator pada tahap ?

a)

memeriksa eksentrisitas

b)

memeriksa kebulatan poros

c)

memeriksa kesejajaran bidang

d)

pemeriksaan besar sudut

44.

Pada segitiga berikut ini, nilai sin C adalah ….

a)

725\frac{7}{25}

b)

724\frac{7}{24}

c)

2425\frac{24}{25}

d)

257\frac{25}{7}

45.

Tentukan sin β, cos β, tan β dari gambar berikut...

a)

sinβ=4/5, cosβ=3/5, tanβ=4/3

b)

sinβ=4/3, cosβ=5/3, tanβ=4/5

c)

sinβ=5/4, cosβ=3/4, tanβ=4/3

d)

sinβ=3/5, cosβ=4/5, tanβ=3/3

46.

Berdasarkan hasil pengukuran sebuah poros konis didapatkan ukuran dA = 34, 65 mm dan dB = 26,85 mm. jarak pengukuran titik A dan B sebesar 25 mm. Tentukan rumus yang digunakan untuk mengetahui besar sudut konis tersebut?

a)

Sinθ2=db−da2lSin\frac{\theta}{2}=\frac{d_b-d_a}{2l}

b)

Sinθ2=da−db2lSin\frac{\theta}{2}=\frac{d_a-d_b}{2l}

c)

Sinθ2=db−dalSin\frac{\theta}{2}=\frac{d_b-d_a}{l}

d)

Sin θ=da−db2lSin\ \theta=\frac{d_a-d_b}{2l}

47.

Berdasarkan hasil pengukuran sebuah poros konis didapatkan ukuran dA = 34, 65 mm dan dB = 26,85 mm. jarak pengukuran titik A dan B sebesar 25 mm. Tentukan besar sudut konis tersebut?

a)

8,974 mm

b)

17,94 mm

c)

8,974 0

d)

17,94 0

48.

Berdasarkan hasil pengukuran plat yang mempunyai sudut luar didapatkan  ukuran b = 24,75 mm dan a = 18,05 mm. jarak pengukuran titik A dan B sebesar 25 mm. Tentukan Rumus yang digunakan untuk menentukan kemiringan plat tersebut?

a)

tg θ=b−altg\ \theta=\frac{b-a}{l}

b)

tg θ=a−b2ltg\ \theta=\frac{a-b}{2l}

c)

tg θ2=b−altg\ \frac{\theta}{2}=\frac{b-a}{l}

d)

tg θ2=a−b2ltg\ \frac{\theta}{2}=\frac{a-b}{2l}

49.

Berdasarkan hasil pengukuran plat yang mempunyai sudut luar didapatkan  ukuran b = 24,75 mm dan a = 18,05 mm. jarak pengukuran titik A dan B sebesar 25 mm. Tentukan besar kemiringan plat tersebut?

a)

0,268 0

b)

15 0

c)

0,268 mm

d)

15 mm

50.

Berdasarkan hasil pengukuran plat yang mempunyai sudut luar didapatkan  ukuran b = 22,57 mm dan a = 20,21 mm. jarak pengukuran titik A dan B sebesar 25 mm. Tentukan sudut θ\theta ?

a)

67,03 0

b)

2,36 0

c)

0,0944 0

d)

0,0944 mm
