WorksheetsEgzamin Zawodowy ELM.03 Czerwiec 2021 Gabriel Olszewski
Total questions: 40
Worksheet time: 20mins

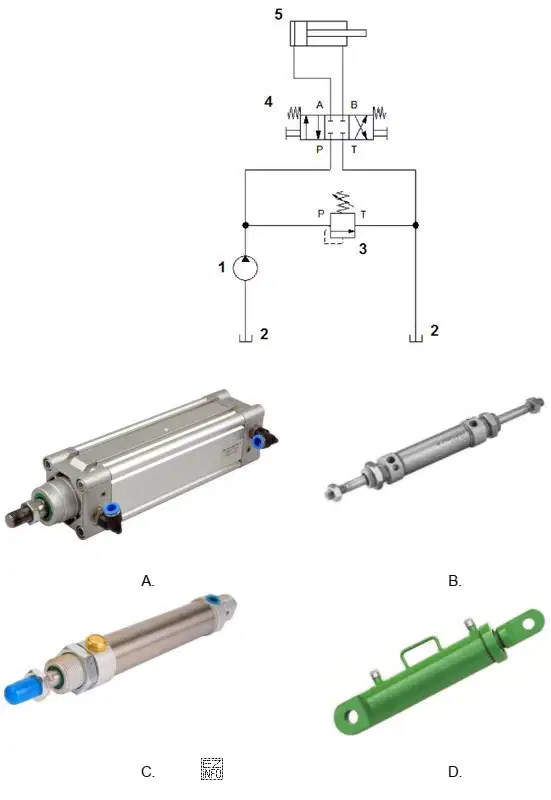

W układzie, którego schemat przedstawiono na rysunku, w miejscu oznaczonym cyfrą 5 należy zamontować siłownik
A
B
C
D
Który z podanych zaworów hydraulicznych należy zamontować w układzie, aby prędkość obrotowa silnika hydraulicznego była stała, bez względu na zmiany wartości momentu obciążenia na wale?
Rozdzielacz suwakowy.
Regulator przepływu.
Zawór dławiąco-zwrotny.
Zawór przelewowy.
Który rodzaj połączenia rozłącznego ruchowego należy zastosować w przypadku połączenia dwóch przegubów przedstawionych na rysunku?
Sworzniowe.
Kołkowe.
Skręcane.
Nitowane.
Która kolejność wykonywania instalacji sprężonego powietrza z przewodów poliamidowych jest prawidłowa?
Wymierzenie długości odcinka przewodu, cięcie przewodu, gratowanie krawędzi, montaż złączki.
Cięcie przewodu, gratowanie krawędzi, montaż złączki, wymierzenie długości odcinka przewodu.
Gratowanie krawędzi, wymierzenie długości odcinka przewodu, cięcie przewodu, montaż złączki.
Cięcie przewodu, gratowanie krawędzi, wymierzenie długości odcinka przewodu, montaż złączki.

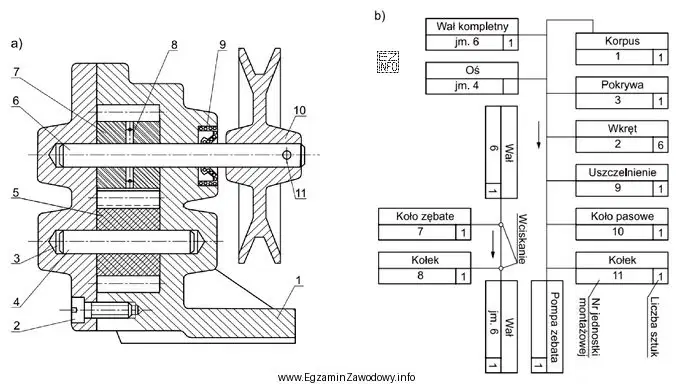

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że
do montażu pokrywy potrzebne są 2 wkręty.
koło pasowe montowane jest przed uszczelnieniem.
koło zębate montowane jest na kołku przez wciskanie.
pokrywa mocowana jest do korpusu przed montażem wału i osi.
Której z wymienionych technik nie stosuje się do trwałego łączenia elementów wykonanych z tworzyw sztucznych?
Zgrzewania.
Spawania.
Klejenia.
Zaginania.
Części podzespołów przeznaczone do montażu urządzenia powinny być uporządkowane na stanowisku pracy według
kolejności montowania.
wielkości.
kształtu.
stopnia złożoności.
Przedstawione na rysunku narzędzie służy do montażu
pierścieni Segera.
zabezpieczeń E-ring.
podkładek dystansowych.
kołków rozprężnych.
Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)
multiplikację przełożenia.
ruch ciągły.
multiplikację obrotów.
ruch przerywany.

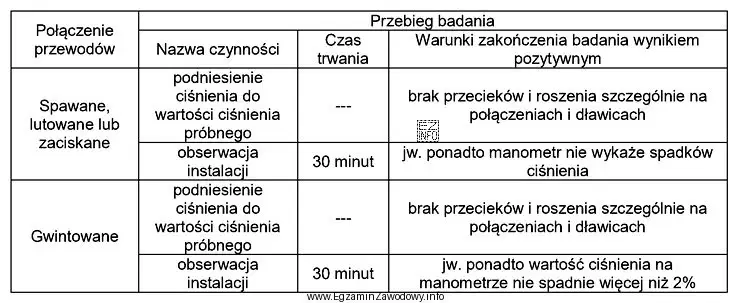

W przedstawionej tabeli zostały opisane czynności wykonywane podczas przeprowadzania
testowania ciśnieniowego instalacji hydraulicznych.
opróżniania instalacji pneumatycznych.
czyszczenia instalacji hydraulicznych.
redukowania ciśnienia instalacji pneumatycznych.
Do operacji przygotowawczych umożliwiających w późniejszym etapie prawidłowy montaż nowego paska klinowego w przekładni pasowej nie zalicza się
oceny stopnia zużycia.
weryfikacji wymiarów.
kontroli czystości paska.
sprawdzenia stopnia naprężenia.
Zaświecenie której lampki sygnalizacyjnej informuje o niebezpieczeństwie?
A.
B.
C.
D.

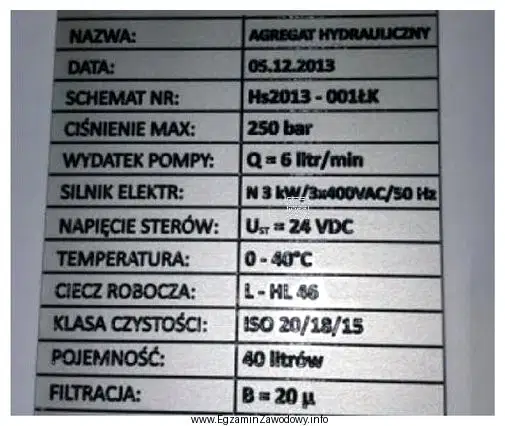

Na podstawie przedstawionej tabliczki znamionowej pompy hydraulicznej określ jej maksymalną wydajność.
250 bar
6 dm3/min
24 V DC
40 dm3
Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na rysunku?
30 mA
400 V
63 A
800 A
Na rysunku przedstawiono budowę oraz zasadę działania zaworu
dławiąco-zwrotnego.
podwójnego sygnału.
szybkiego spustu.
przełączającego obieg.
Którego z przedstawionych elementów należy użyć do połączenia pneumatycznego przewodu gumowego z instalacją sprężonego powietrza wyposażoną w gniazdo szybkozłącza?
A.
B.
C.
D.
Które z narzędzi przedstawionych na rysunkach należy zastosować do cięcia przewodów miedzianych, wykorzystanych do budowy instalacji hydraulicznej?
A.
B.
C.
D.
Do metod oceny stanu łożysk tocznych nie zalicza się pomiaru
szumów.
prędkości.
prędkości.
temperatury
Który z przedstawionych symboli graficznych oznacza tranzystor MOSFET ze wzbogaconym kanałem typu n?
A.
B.
C.
D.
Funkcją elementu oznaczonego na schemacie cyfrą 3 jest
utrzymywanie stałej wartości napięcia na wyjściu.
obniżanie wartości napięcia przemiennego.
zamiana napięcia przemiennego na napięcie zmienne.
wygładzanie napięcia wyjściowego.

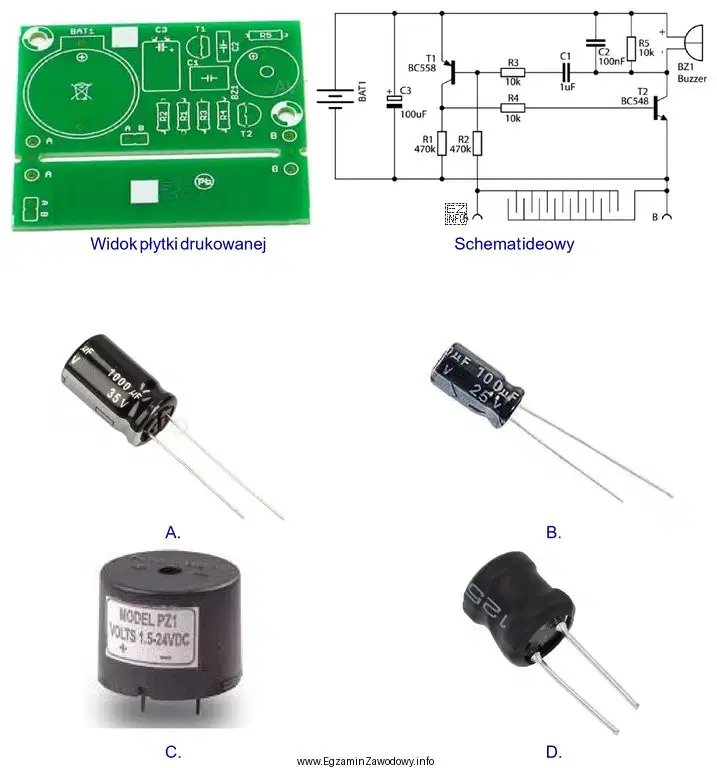

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż, który element należy zamontować na płytce drukowanej w miejscu oznaczonym C3.
A.
B.
C.
D.

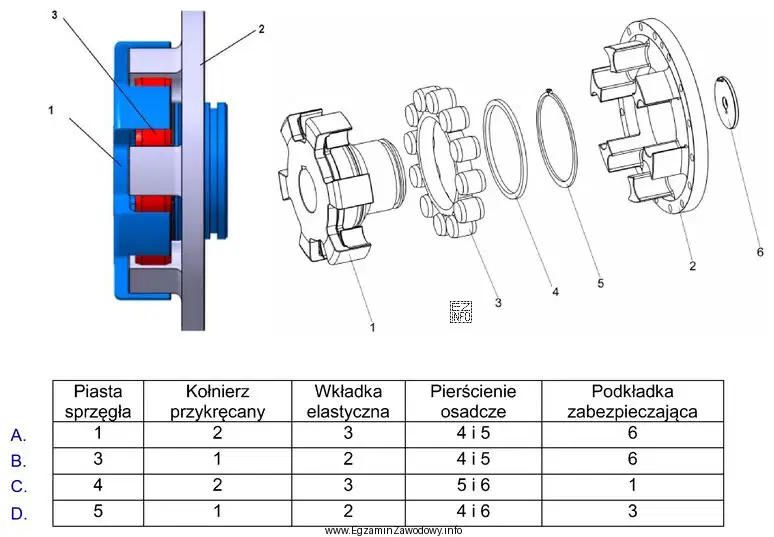

Wskaż prawidłowe przyporządkowanie cyfr wskazujących części sprzęgła kłowego do ich nazw.
A.
B.
C.
D.
Na którym rysunku przedstawiono prawidłowe ułożenie przewodu hydraulicznego?
A.
B.
C.
D.
Na rysunku przedstawiono
transoptor szczelinowy.
tranzystor unipolarny.
fotorezystor.
mostek prostowniczy.
Jakie jest zastosowanie przedstawionego na rysunku elementu?
Zamiana prądu przemiennego na prąd stały.
Filtrowanie zakłóceń napięcia sieciowego.
Obniżanie napięcia sieciowego.
Zamiana prądu przemiennego na prąd jednokierunkowy.

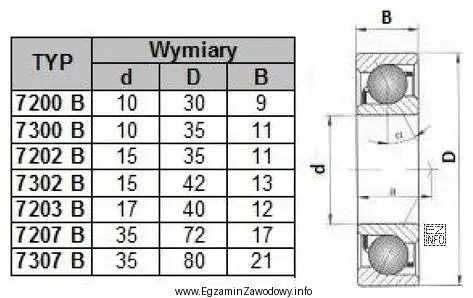

Który typ łożyska należy zastosować w zespole mechanicznym wiedząc, że średnica gniazda wynosi 35 mm, jego wysokość wynosi 11 mm, natomiast średnica zewnętrzna wału wynosi 10 mm?
7200 B
7202 B
7300 B
7307 B
Materiał o których właściwościach należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?
A.
B.
C.
D.

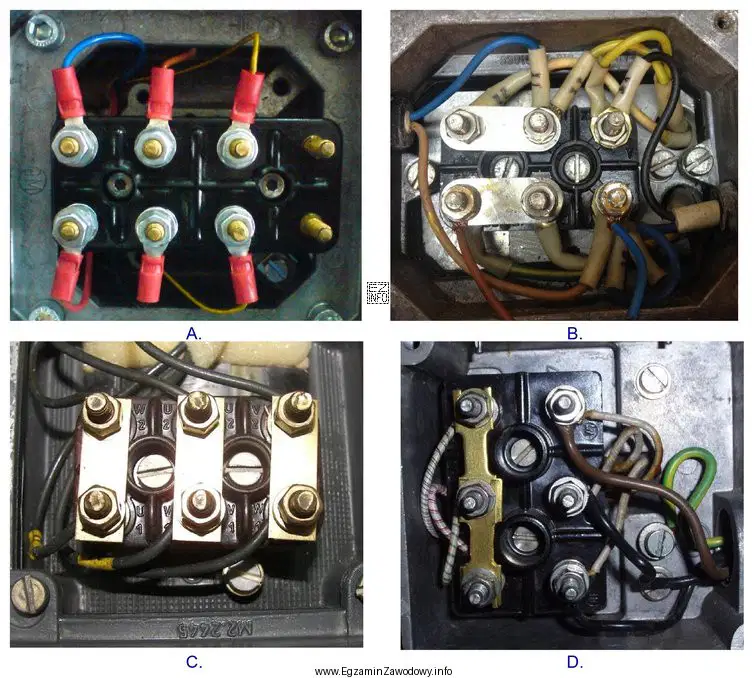

Uzwojenia silnika powinny być połączone w gwiazdę. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?
A.
B.
C.
D.
Układ, którego schemat przedstawiono na rysunku
reguluje prędkość obrotową silnika klatkowego.
umożliwia zmianę kierunku obrotów silnika DC.
zabezpiecza silnik AC przed przegrzaniem.
umożliwia łagodny rozruch silnika klatkowego.
Którą z przedstawionych nakrętek należy zastosować w połączeniach gwintowych, aby zapewnić ochronę przed zranieniem o powierzchnię gwintu oraz nadać im estetyczny wygląd?
A.
B.
C.
D.

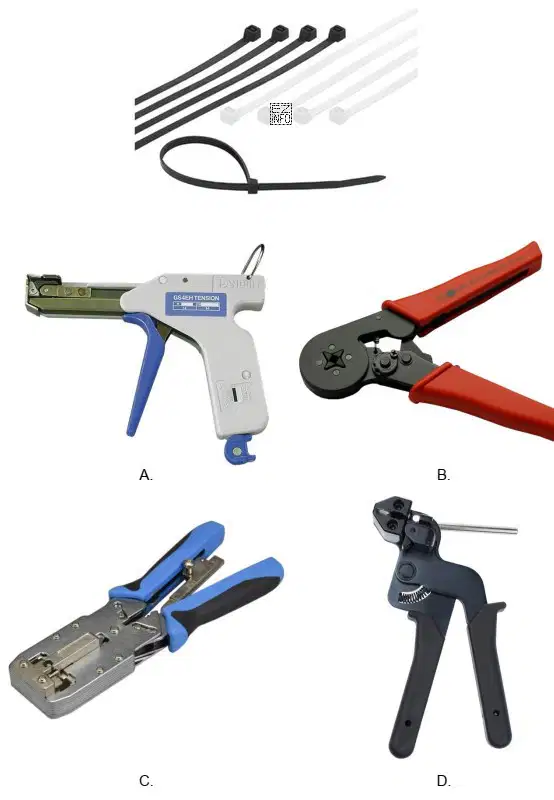

Które narzędzie służy do zaciskania przedstawionych opasek na wiązkach przewodów?
A.
B.
C.
D.

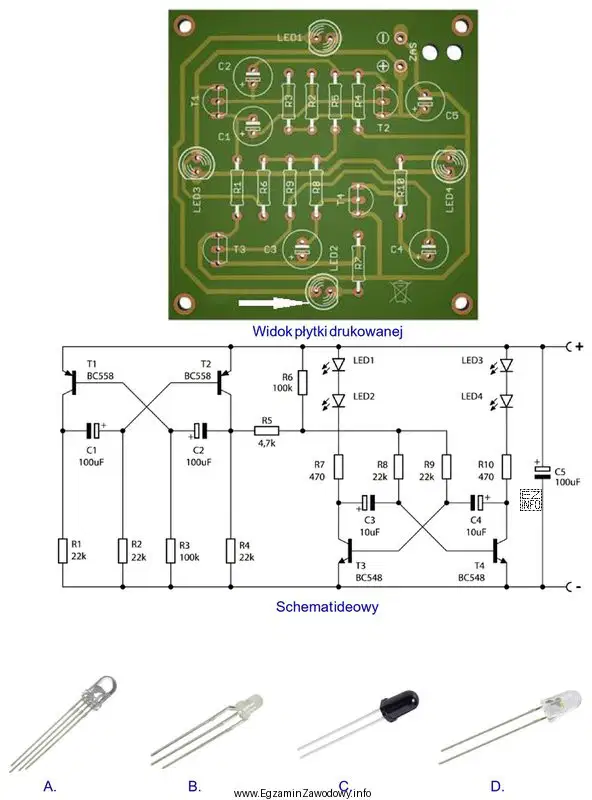

Na podstawie widoku płytki drukowanej i schematu ideowego określ, który z elementów należy wlutować na płytce drukowanej w miejscu wskazanym białą strzałką.
A.
B.
C.
D.
Którą z wymienionych metod obróbki skrawaniem wykonuje się narzędziem przedstawionym na rysunku?
Przeciąganie
Struganie
Gwintowanie
Toczenie
Element przedstawiony na rysunku uzyskano w wyniku
frezowania.
toczenia.
tłoczenia.
walcowania.
Wskaż, która bramka w układzie cyfrowym, którego strukturę i stany logiczne przedstawiono na rysunku, nie działa prawidłowo.
Bramka D
Bramka A
Bramka C
Bramka B
Ile wynosi wartość pojemności kondensatora, przedstawionego na rysunku?
470 μF
474 nF
470 nF
474 μF
Na którym rysunku przedstawiono proces gięcia stali przez przeciąganie?
A.
B.
C.
D.
W przedstawionej tabeli zostały opisane czynności wykonywane podczas przeprowadzania
czyszczenia instalacji hydraulicznych.
opróżniania instalacji pneumatycznych.
redukowania ciśnienia instalacji pneumatycznych.
testowania ciśnieniowego instalacji hydraulicznych.

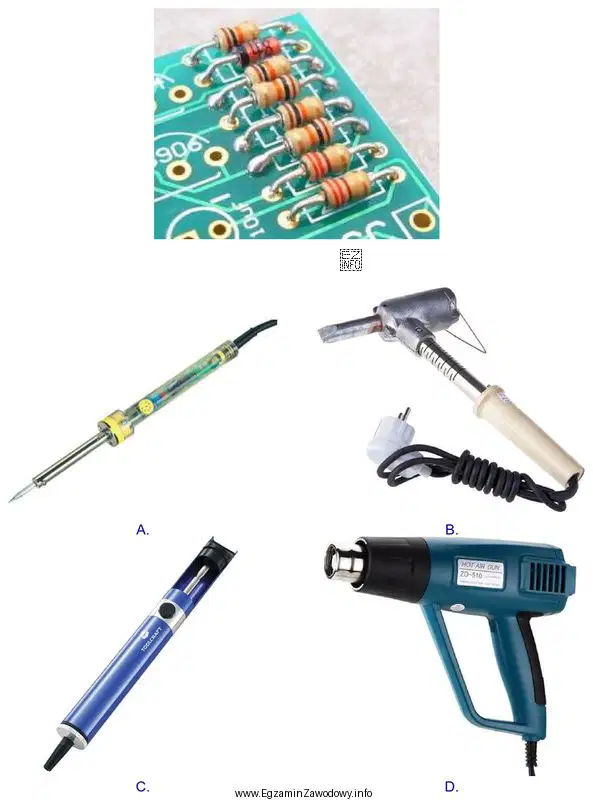

Którego narzędzia z przedstawionych należy użyć, aby wlutować elementy tak jak na rysunku?
A.
B.
C.
D.
Filtr dolnoprzepustowy
tłumi sygnały sinusoidalne o częstotliwości mniejszej od częstotliwości granicznej.
wzmacnia sygnały sinusoidalne o częstotliwości mniejszej od częstotliwości granicznej.
przepuszcza sygnały sinusoidalne o częstotliwości większej od częstotliwości granicznej.
przepuszcza sygnały sinusoidalne o częstotliwości mniejszej od częstotliwości granicznej.
