WorksheetsBarrenadora Nagel
Total questions: 25
Worksheet time: 48mins
La finalidad de utilizar la herramienta de honeado ¿es para?
Centrar y enderezar el interior del brazo
Dar el ajuste final al barreno y limpiar rebabas y/o residuos
Eliminar ralladuras del barreno
Garantizar un acabado Contemplando la rugosidad requerida y ajuste preciso del diámetro del barreno
¿Qué componente de la barrenadora sujeta la broca?
Motor
Husillo
Base
Columna
¿Qué sucede si se usa una broca desgastada?
Se enfría mejor el material
Se mejora la precisión
Aumenta el esfuerzo y puede causar un accidente
Disminuye el ruido
Ninguna de las anteriores
¿de qué material están fabricados los gismos?
Aluminio
Acero inoxidable
Plástico o silicón
Bronce fosforado
De acuerdo a la imagen ¿Que barreno realizara la Barrenadora?
Ambos
Barreno Lateral
Barreno central
En la pantalla de parámetros, donde indica la medida total de la Herramienta a maquinar
Longitud de herramienta
Pos. Trabajo Est. En PLC
Pos. Cambio de Herramienta.
En la pantalla de parámetros Donde te indica la posición HOME
Longitud De Herramienta
Pos. trabajo Est. En PLC
Torque para retorno a Casa
Ninguna de las Anteriores
Por que es importante Mandar a Home antes de empezar el barrenado
Aseguramos la posición de referencia de nuestro origen de trabajo
La vida útil de la Herramienta es MAYOR
Se calibra la longitud de la Herramienta
Ninguna de las anteriores
Cuantos modos de funcionamiento tiene la maquina
Auto, Manual , off
Avance , Manual , Reversa
Solo AUTOMATICO
Retorno Inmediato
Si se va a Realizar el Barreno central , que tope lleva
Tope color amarillo
Tope color Azul
Lleva ambos topes
No lleva topes
Que sucede al presionar botón retorno inmediato
Manda a Home
Se apaga la maquina
Automáticamente, la barrenadora retrocede 5mm desde su punto de perforación
Aumenta la velocidad de barrenado
Como se elimina la pantalla de alarmas
Presionando botón de Home
Presionando F4
Presionando F2
Mantenimiento lo hace
Cuantos tornillos de fijación lleva el Usillo de la Barrenadora
Leva 1 de 3mm
Leva 1 tornillo de 1/2
Leva 2 tornillos de 25.4mm
Lleva 2 tornillos de 4mm
Que sucede si presionamos (Establecer) mientras fluye el refrigerante
Todas las anteriores
Encendemos refrigerante
Establece el valor nominal del flujo y la presión
Apagamos el refrigerante
¿Cuál es la función principal del sistema de refrigeración en la barrenadora?
Reducir el ruido durante el funcionamiento
Evitar el sobrecalentamiento de la herramienta
Facilitar el cambio de herramientas
Mejorar la precisión del barreno
¿Qué tipo de mantenimiento se recomienda realizar por el operador en la barrenadora?
Mantenimiento autónomo
Mantenimiento correctivo
Mantenimiento predictivo
Ninguna de las anteriores
¿Qué se debe verificar antes de iniciar el proceso de barrenado?
El número de parte que se va a realizar
Topes requeridos
Todas las anteriores
Longitud de Herramienta
Función que realiza el Anillo de configuración
Es un patrón que tiene la medida requerida para el Honeo de 1.130"
Es un patrón que tiene la medida requerida para el Honeo de 1.750"
Es un anillo de seguridad
Todas las anteriores
Cuantos tornillos lleva la fijación de la Herramienta.
Tres tornillos
Un tornillo
No lleva tornillos
Solo se gira

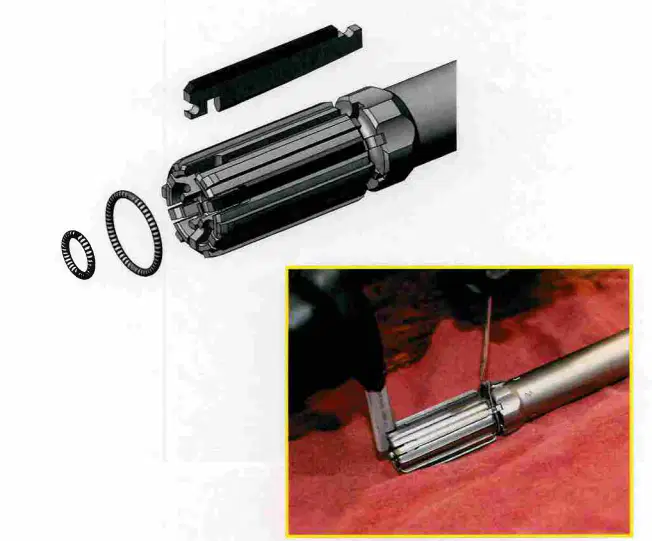

Cuál es el nombre de los siguientes componentes
Piedras abrasivas y resortes que sujeta la piedra abrasiva
Topes y resortes
Broca y resortes
Cuantos dispositivos de seguridad que tiene la barrenadora
Interloks/Paros de emergencia
8 Interloks
6 Interloks / 4 Paros de emergencia
5 Interloks / 4 paros de Emerfencia
6 Interloks / 3paros de Emergencia

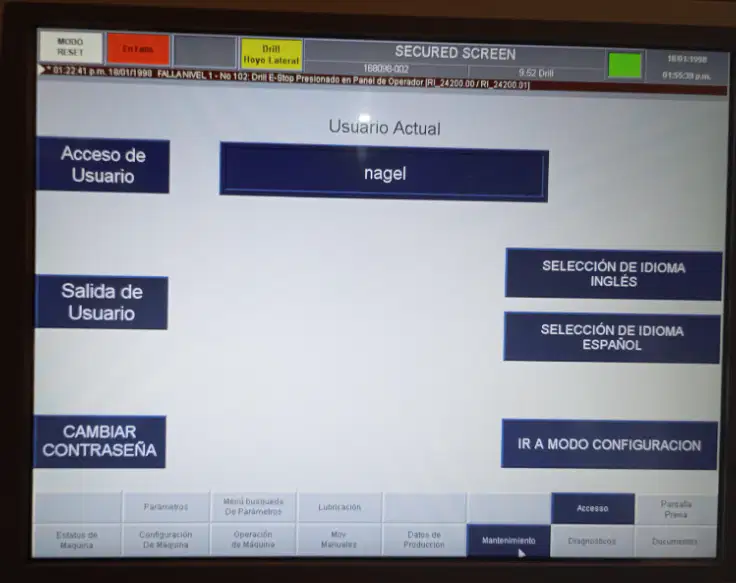

Identifico la opción requerida para iniciar sesión y se (Usuario y Contraseña)
No lleva usuario y contraseña
Selecciono
-Mantenimiento
-Acceso de usuario
-Introduzco usuario: NAGEL
-Introduzco contraseña: 288NAGEL
Selecciono
-Mantenimiento
-Ir a modo de configuración
-usuario: NAGEL
-Introduzco contraseña:288NAGEL
Selecciono
-Usuario Actual
-Introduzco usuario: Barrenadora
-Introduzco contraseña : Barrenadora288

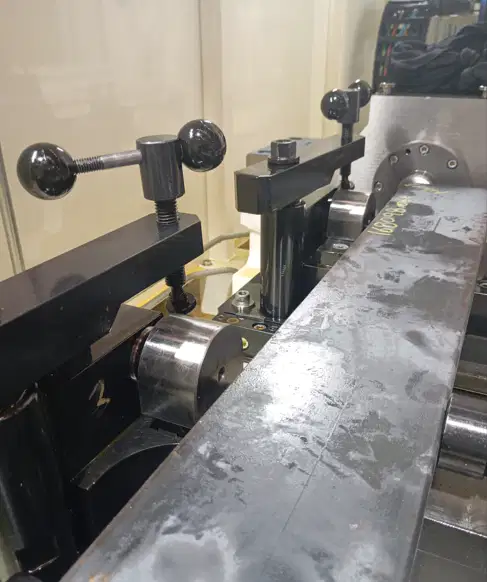

Con los topes que se muestran en la imagen que barreno va se va a realizar
Central
Lateral
Ambos
Ninguna de las anteriores
¿Qué presión del refrigerante es recomendada para el Barreno de 9.52mm?
20 BAR
50 PSI
50 BAR
No lleva presión
¿Qué presión del refrigerante es recomendada para el Barreno de 28.7 mm?
20 PSI
20 BAR
50 BAR
Todas las anteriores
