WorksheetsNoções de Eletrostática - Átomos e sua estrutura
Total questions: 39
Worksheet time: 31mins
A unidade fundamental da matéria , constitui-se da menor
partícula de um elemento. É composto de um núcleo central contendo prótons
(carga positiva) e nêutrons (carga nula). A região ao redor do núcleo, chamada de
eletrosfera, orbitam os elétrons (carga negativa). De acordo com o texto, qual é a unidade fundamental da matéria a menor parte?
(a)
O núcleo do átomo é composto por quais partículas?
(a)
Na Figura 1.1, identifique a partícula que possui carga negativa.
(a)
A carga elétrica de um próton é igual a +e e a de um elétron é igual a -e.
Verdadeiro
Falso
Como dito anteriormente, os elétrons orbitam o núcleo atômico. Quando os elétrons mais afastados ganham energia do meio externo e se desprendem do átomo de origem, passam a ser chamados de:
Prótons livres
Nêutrons livres
Elétrons livres
Íons livres
A unidade de medida do diferenci de potencial elétrico é:
Coulomb
Volt
Ampère
Ohm

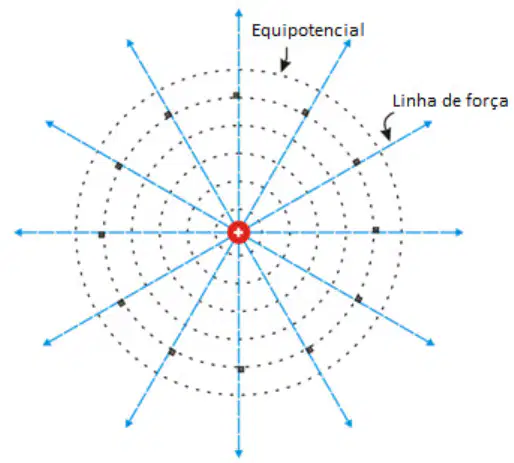

Observe a Figura 1.2: Potencial elétrico. Qual das linhas representadas no diagrama corresponde a uma linha equipotencial?
Linhas retas que saem do centro
Linhas circulares ao redor do centro
Linhas tracejadas que se cruzam
Linhas verticais
Observe a Figura 1.2: Potencial elétrico. As linhas de força no diagrama apontam:
Do centro para fora
De fora para o centro
Em círculos ao redor do centro
Paralelas entre si
O que é tensão elétrica (V)?
(a)
A tensão elétrica indica:
O trabalho que deve ser feito, por unidade de carga, contra um campo elétrico para se movimentar uma carga qualquer.
A quantidade de corrente elétrica em um circuito.
O número de elétrons em um átomo.
A resistência de um material.
Quando uma carga de prova é submetida a uma tensão elétrica, ela se move da região de ______ para a região de ______ potencial.
(a)
A tensão elétrica é a grande responsável pelo surgimento de qual fenômeno?
(a)
O que é corrente elétrica?
O movimento de íons positivos e negativos em um gás
O deslocamento de cargas elétricas para uma determinada direção e sentido
A quantidade de energia armazenada em uma bateria
O movimento de prótons em um condutor
De acordo com o texto, a corrente elétrica normalmente é causada pela movimentação de qual partícula em um condutor?
Prótons
Elétrons
Nêutrons
Íons positivos
Observe a Figura 3.1: Corrente elétrica. Qual é o papel da bateria no circuito mostrado?
Fornecer energia para o movimento ordenado dos elétrons
Armazenar elétrons
Impedir o movimento dos elétrons
Transformar energia elétrica em energia térmica
Complete a fórmula da intensidade de corrente elétrica apresentada no texto: I = (a) / R
A resistência elétrica está associada a que fenômeno em um circuito?
(a)
Qual é a unidade de medida da resistência elétrica?
(a)
Observe a Figura ao lado. Qual dos símbolos abaixo representa a simbologia do ______________?
pilha
tensao
chuveiro
tomada

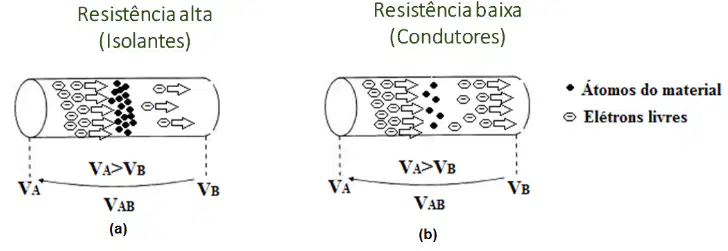

De acordo com a Figura 4.2, o que caracteriza um material como isolante?
Resistência baixa
Resistência alta
Muitos elétrons livres
Nenhum átomo
Complete: Os materiais como alumínio (Al), cobre (Cu) e ouro (Au) são exemplos de (a) .
De acordo com o texto, quanto mais comprido é o corpo, maior será a sua resistência elétrica.
Verdadeiro
Falso
De acordo com o texto, quanto maior a área do corte transversal, menor será a resistência elétrica.
Verdadeiro
Falso
Complete: Na 2ª lei de Ohm, R representa (a)
Complete a fórmula da 1ª Lei de Ohm: V = (a) · I
Complete a fórmula para calcular a corrente elétrica: I = (a) / R
Complete a fórmula para calcular a resistência elétrica: R = V / (a)
Complete a fórmula da potência consumida por um sistema elétrico: P = (a) · I
Qual a corrente elétrica (I) sabendo que 22,5 C atravessam a secção transversal de um condutor durante 15 s.
(a)
A cada 2 minutos 12C passam por uma secção reta de um condutor. Calcule a corrente elétrica, em ampères, neste condutor.
(a)

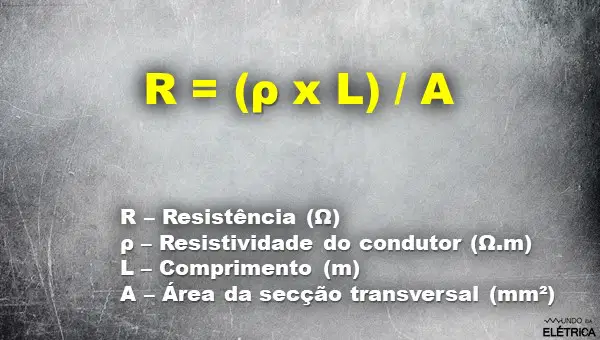

A 2ª lei de Ohm é a equação básica para o cálculo de resistência elétrica de um
corpo. Ela é dada por : ver a figura ao lado
Um cabo de cobre com resistividade de
com diâmetro (seção transversal) de 2,26 mm com 100 m de comprimento foi utilizado entre dois pontos em uma instalação elétrica. Qual a resistência deste condutor? ( resitividade do condutor de cobre=1,72x10-8 Ohns/m).
(a)
Calcule a resistência de uma bobina de cabo de alumínio com diâmetro de 5,64 mm com 500 m de comprimento.
(a)
Um cabo de cobre de seção transversal com diâmetro de 2,76 mm apresenta resistência de 100 mΩ. Determine o comprimento do cabo (ρcobre=1,72x10⁻⁸ Ωm). conforme a 2° lei de Ohms será?
(a)
Um condutor de alumínio com diâmetro de 4,51 mm, utilizado na distribuição de energia elétrica, interliga um transformador a uma determinada residência apresentando resistência de 52,975 mΩ. Qual a distância entre o transformador e a residência? ρalumínio=2,82x10⁻⁸ Ωm.
(a)
A lâmpada do circuito apresentado na Figura 1, com resistência interna de 162 Ω, está submetida a uma fonte de tensão de 15 V. Determine: a. A corrente (I) do circuito.
(a)
A lâmpada do circuito apresentado , com resistência interna de 162 Ohns , está submetida a uma fonte de tensão de 15 V. Determine a corrente eletrica do circuito:
30 A
300 W
0,092 A
0.092 V
Uma lâmpada com resistência de 200 ohms é conectada a uma fonte de 100 V
, calcule a corrente:
0,5 R
1 ohms
0,5 A
0,5 V
Combine o seguinte elementos conforme seu conceito
é um material que não permite a passagem de corrente elétrica
Um isolante elétrico
é um componente que converte energia elétrica em energia mecânica
Um motor elétrico
é um dispositivo que mede a corrente elétrica em um circuito
Um amperímetro
é um componente eletrônico que segue a Lei de Ohm, onde a resistência elétrica permanece constante, independentemente da tensão ou corrente aplicada
Um resistor ôhmico
Tensão AC (a) é um tipo de tensão elétrica onde a
(b) (direção da corrente) varia ciclicamente, alternando entre (c) e (d)
