WorksheetsCHƯƠNG IV - BÀI: MẠCH ĐIỆN ĐIỀU KHIỂN SỬ DỤNG MÔ ĐUN CẢM BIẾN
Total questions: 20
Worksheet time: 7mins
Sơ đồ khối mạch điện điều khiển sử dụng mô đun cảm biến gồm
Nguồn điện, đối tượng điều khiển, mô đun cảm biến
Điều khiển, nguồn điện, phụ tải điện
Phụ tải điện, máy bơm, điều khiển
Mô đun cảm biến, nguồn điện, máy bơm
Mạch điện điều khiển gồm mấy khối?
2
3
4
5
Mô đun cảm biến là
Thiết bị điện tử bao gồm mạch điện tử cùng với cảm biến có chức năng phát hiện và phản hồi một số loại tín hiệu đầu vào từ môi trường
Thiết bị điện tử bao gồm mạch điện tử, bao mạch cùng với cảm biến có chức năng phát hiện và phản hồi một số loại tín hiệu đầu vào từ môi trường
Thiết bị điện tử bao gồm mạch điện tử, bộ mạch chủ cùng với cảm biến có chức năng phát hiện và phản hồi một số loại tín hiệu đầu vào từ môi trường
Đáp án khác
Thứ tự các bước trong tiến trình lắp ráp mạch điện điều khiển sử dựng mô đun cảm biến là?
(1) Tìm hiểu về mô đun cảm biến
(2) Chuẩn bị
(3) Tìm hiểu sơ đồ mạch điện
(4) Vận hành mạch điện
(5) Lắp ráp mạch điện
(1) – (2) – (4) – (5) – (3)
(2) – (4) – (5) – (3) – (1)
(1) – (3) – (2) – (4) – (5)
(1) – (3) – (2) – (5) – (4)
Tiêu chí đánh giá khi lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến là
Tiến hành đúng trình tự
Đầu nối đúng, chắc chắc, an toàn
Mạch hoạt động đúng chức năng
Tất cả đều đúng
Trong mạch điện điều khiển, mô đun cảm biến có vai trò
Phát hiện và phản hồi một số loại tín hiệu đầu vào từ môi trường
Phát hiện một số loại tín hiệu đầu vào từ môi trường
Phản hồi một số loại tín hiệu đầu vào từ môi trường
Đáp án khác
Loại mô đun cảm biến có tín hiệu phản hồi dạng bật, tắt làm việc với điện áp nguồn khoảng bao nhiêu VDC?
10 – 25
12 – 30
20 – 40
15 – 35
Loại mô đun cảm biến có tín hiệu phản hồi dạng số thường hoạt động với điện áp nguồn khoảng bao nhiêu VDC?
2,5 – 5
2 – 4
3,5 – 5,5
4 – 7
Mạch điện điều khiển sử dụng mô đun cảm biến được lắp ráp theo mấy bước
3
4
5
6
Cho biết tên của bộ phận (1) trong sơ đồ lắp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm sau
Nguồn 12V – 3A
Cảm biến độ ẩm
Động cơ bơm
Chỉnh ngưỡng tác động
Xác định vị trí cổng ra vào nguồn cấp cho mô đun cảm biến?
(1)
(2)
(3)
Không xác định được
Xác định vị trí cổng đầu vào nguồn cấp cho mô đun cảm biến?
(1)
(2)
(3)
Không xác định được
Lắp mạch điện điều khiển sử dụng mô đun cảm biến ánh sáng trải qua mấy bước?
3
4
5
6
Lắp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm trải qua mấy bước?
3
4
5
6
Cho biết tên của bộ phận (4) trong sơ đồ lắp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm sau
Nguồn 12V – 3A
Cảm biến độ ẩm
Động cơ bơm
Chỉnh ngưỡng tác động
Đồ dùng điện trong gia đình có sử dụng mạch điện điều khiển là
Quạt điện tự động bật, tắt theo thời gian
Điều hòa nhiệt độ
Bếp từ
Tất cả đều đúng
Sắp xếp thứ tự các bước dưới đây theo đúng quy trình lắp ráp mạch điện điều khiển sử dụng một mô đun cảm biến
a) Kết nối nguồn điện một chiều 12 V vào cực nguồn của mô đun cảm biến
b) Kết nối cảm biến vào mô đun cảm biến
c) Chỉnh ngưỡng tác động cho mô đun cảm biến
d) Kiểm tra và vận hành
e) Kết nối phụ tải vào mô đun cảm biến
e – a – b –c – d
a – c – d – b – e
b – e – a – c – d
b – a – e – c – d

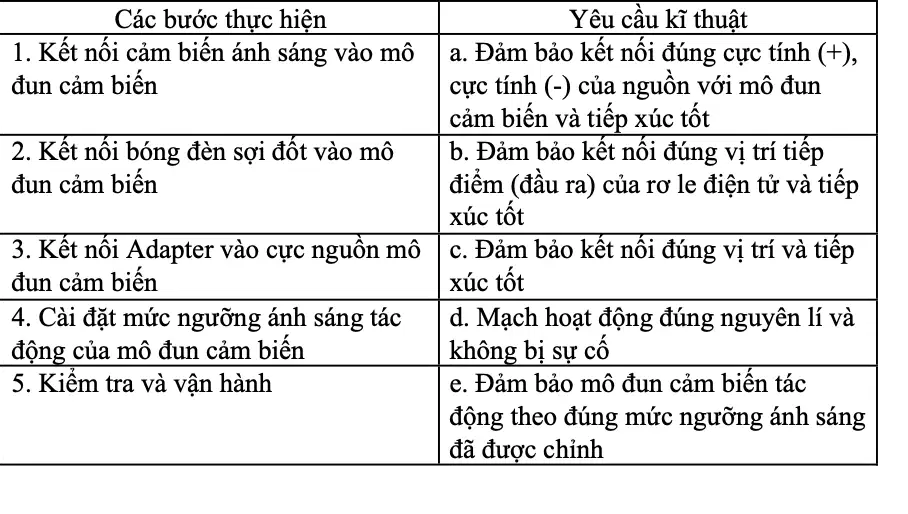

Sắp xếp yêu cầu kĩ thuật tương ứng với các bước thực hiện trong quy trình lắp ráp mạch điện điều khiển
1 - c; 2 - b; 3 - a; 4 - e; 5 - d
1 - a; 2 - b; 3 - d; 4 - c; 5 - e
1 - b; 2 - d; 3 - e; 4 - c; 5 - a
1 - a; 2 - d; 3 - e; 4 - b; 5 – c

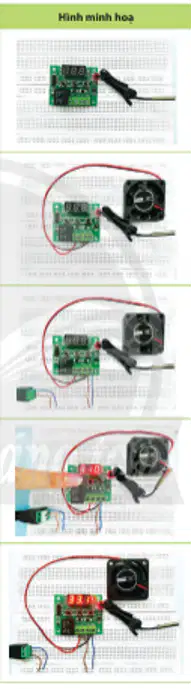

Đây là quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến nào?
Cảm biến ánh sáng
Cảm biến nhiệt độ
Cảm biến độ ẩm
Đáp án khác

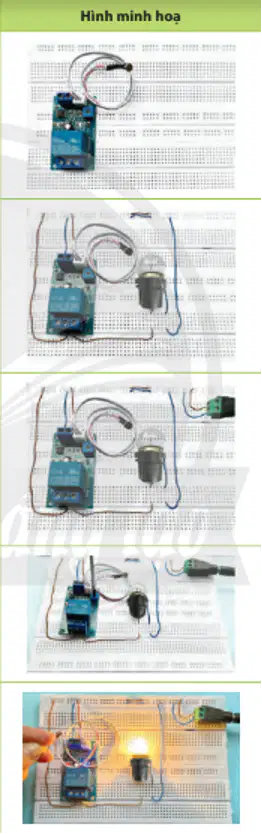

Đây là quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến nào?
Cảm biến ánh sáng
Cảm biến nhiệt độ
Cảm biến độ ẩm
Đáp án khác
